Система параллельного руху CLAAS

Управління за допомогою системи.

Ручні системи.

  • Паралельне водіння за допомогою стовпчикового або світлодіодного індикатора
  • Відображення встановлюваного кута повороту коліс за допомогою індикатора
  • Коригування напрямки руху
  • Точність в залежності від індикації і майстерності механізатора
  • Ідеально для робіт без колій (розкидання добрив, застосування гербіцидів)

У CLAAS: GPS COPILOT

Система параллельного руху CLAAS

Допоміжні системи паралельного водіння.

  • Ознайомлення з паралельним водінням
  • Гнучке використання техніки рульового управління, можливість застосування в різних машинах
  • Система коригувальних сигналів CLAAS, що відповідає всім вимогам, що пред'являються до точності
  • Активне залучення рульового управління в системах паралельного водіння
  • Автоматичне ведення машини по паралельних коліях

У CLAAS: GPS PILOT FLEX

Система параллельного руху CLAAS

Автоматичні системи.

  • Активне залучення гідравліки керма машини
  • Завжди невід'ємна складова частина машини
  • Система коригувальних сигналів CLAAS, що відповідає всім вимогам, що пред'являються до точності
  • Максимальна зручність управління і точність
  • Призначення для конкретної машини

У CLAAS: GPS PILOT

Електроніка задає стандарти.
З моменту проникнення супутникової техніки GPS в сільське господарство все більше підприємств використовують її переваги. Вони оснащують нею сільгосптехніку і щодня отримують вигоду від високоточної паралельного водіння.
Завдяки наявності інтерфейсу між системами GPS PILOT і AGROCOM NET / AGROCOM MAP (ПЗ для управління від CLAAS) можна легко експортувати дані про загонкам, опорним лініям і відомості про завдання на ПК за допомогою USB-накопичувача.
Для планування робіт можна завантажувати всі наявні дані за завданнями і ділянкам для подальшого використання.

Система параллельного руху CLAAS

Без систем паралельного водіння не обійтися.
Система CLAAS GPS PILOT допомагає при роботі в полі. Високою точністю до сантиметра вже нікого не здивуєш.

  • Кожен крок колії так само точний, як попередній
  • Ви повністю використовуєте робочу ширину
  • Ви зменшуєте перекриття
  • Ви економите робочий час або подовжуєте його до ночі
  • Ви оптимізуєте рентабельність всіх робочих процесів



GPS COPILOT.

Система параллельного руху CLAAS

Простий пуск.

GPS COPILOT від CLAAS є базовим варіантом супутникової системи, який виконує безліч функцій.
Механізатор управляє машиною за допомогою супутникового GPS-сигналу EGNOS (безкоштовного у використанні) з точністю від +/- 15 до +/- 30 см по паралельних лініях або повторюваним контурам.
Система дозволяє повністю використовувати всю ширину захвату машини і знижує ймовірність перетинів. Це гарантує високу якість роботи і скорочення витрат часу навіть в темний час доби і несприятливих погодних умовах.
Ідеально підходить для наступних варіантів застосування:

  • Базова обробка грунту
  • Внесення мінеральних добрив
  • Внесення органічних добрив
  • Внесення твердих органічних добрив
  • Вапнування


GPS PILOT FLEX.

Система параллельного руху CLAAS

Гнучке використання.

Система параллельного руху CLAAS

До переваг GPS PILOT крім пристрою гідравлічного управління відноситься також автоматичне рульове колесо - GPS PILOT FLEX. Це рульове колесо дозволить вам добитися максимальної точності рульового управління. Важливим плюсом системи GPS PILOT FLEX є різнобічне використання. Рульове колесо можна легко встановити на сезонні машини, такі як зернозбиральні і кормозбиральні комбайни, щоб в результаті використовувати GPS PILOT FLEX при висіві на тракторі. Рульове колесо також можна встановлювати на більш ранні машини CLAAS або на машини інших виробників. Вам надаються різноманітні можливості. Ви можете використовувати вже наявне обладнання GPS PILOT на окремих машинах і міняти тільки рульове колесо або повністю перевстановлювати всю систему з машини на машину.

Різноманітні аргументи:

  • Гідравлічна система не задіяна
  • Швидка зміна системи рульового управління між різними машинами
  • Всі функції GPS PILOT



GPS PILOT.

Система параллельного руху CLAAS

Вбудована в гідравліку машини система GPS PILOT забезпечує точність управління завдяки пропорційному клапану, датчику кута повороту рульового колеса і навігаційного контролера. Дана комбінація ідеально підходить для всіх робіт, де важливе значення має максимальна відносна точність (колія до колії), наприклад, при сіянні рядами або при виконанні самих різних робіт з просапними рослинами. Корекція GPS-сигналів здійснюється в залежності від вимог до точності за допомогою EGNOS, OMNISTAR HP, BASELINE HD або радіосигналу RTK. Також можна активувати прийом супутникових сигналів системи ГЛОНАСС. За бажанням замовника компанія CLAAS встановлює всі компоненти для застосування системи GPS PILOT - GPS Ready - в машини ще на заводі. Також можливо дообладнання. Для машин інших виробників компанія CLAAS пропонує систему GPS PILOT разом з монтажними комплектами, відповідними вимогам конкретного виробника.
AUTO TURN.
Функція AUTO TURN полегшує точний рух за іншою машиною після автоматичного розвороту на краю поля. Ця опція дозволяє уникнути неточностей (перехлестів, пропусків, кривих вирулюваннь), які характерні для ручного вирівнювання машини на наступну паралельну колію. Тепер можна забути про нерівні ряди висіву на початку поля - точність забезпечується з першого метра. AUTO TURN дозволяє повністю сконцентруватися на управлінні і контролі навісного обладнання, а також створювати грядки в автоматичному режимі. Необхідно просто поставити потрібну кількість колій, які повинні бути пропущені, після чого буде виконано точне вирівнювання. Крім того, значно спрощується виконання розворотів в умовах недостатнього освітлення, туману або пилу.

Оптимальна швидкість для будь-якого застосування.
CLAAS GPS PILOT охоплює такий діапазон швидкостей при обробці поля, який задовольняє будь-яким вимогам (від 25 км / год до 400 м / год). Спеціально для фрезерних робіт з переміщенням великих земляних мас або посадочних робіт за допомогою GPS PILOT створюється віртуальна траєкторія, що забезпечує точно прямолінійну схему роботи. При застосуванні сучасних сівалок робочі швидкості до 20 км / год не рідкість. GPS PILOT навіть на таких швидкостях впевнено скеровує машину по полю із заданою точністю.
переваги:

  • Незмінно висока точність на будь-яких швидкостях
  • Від 25 км / год до 400 м / год (в залежності від моделі)
  • Ідеальне рішення для господарств, які вирощують спеціальні культури

Термінали CLAAS.

Система паралельного руху CLAAS

Правильна комбінація.

Завжди правильний вибір.
Через свою концепції термінал COPILOT може використовуватися в якості допоміжного обладнання тільки для GPS COPILOT, на відміну від обох терміналів S7 і S10, які можна використовувати як в якості допоміжного обладнання для ручного управління в GPS COPILOT, так і для двох різних автоматичних систем паралельного водіння GPS PILOT FLEX і GPS PILOT.

Система паралельного руху CLAAS

Термінал COPILOT
GPS COPILOT


Система паралельного руху CLAAS

Термінал S7
GPS COPILOT
GPS PILOT FLEX
GPS PILOT

Система паралельного руху CLAAS

Термінал S10
GPS COPILOT
GPS PILOT FLEX
GPS PILOT

Система паралельного руху CLAAS

Режими руху.
Не важливо, який режим їзди ви оберете. У нас є відповідь. Режими руху GPS PILOT / GPS PILOT FLEX.

  • Режим A-B.

Система паралельного руху CLAAS

  • Колія визначається по заданих точках A і B. Інші колії прокладаються на відстані від першої колії, розмірному заданої ширині захоплення. Таким чином забезпечується розбивка ділянки на грядки і їх послідовна обробка.
  • Контурний режим.

Система паралельного руху CLAAS
Водіння по контурних лініях, як правило, використовується для обробки краю поля або дообробки злегка вигнутих меж ділянки.

  • Контурний режим A-B.

Система паралельного руху CLAAS
Контурний режим руху з точки A в точку B може, наприклад, використовуватися для відображення опорної лінії на злегка викривленому краю ділянки. Колії для подальшої обробки розраховуються шляхом паралельного зміщення опорної лінії на задану ширину захвату. Таким чином ділянку розділяється на грядки, які можна обробляти в будь-якій послідовності.

  • Адаптивний контурний режим A-B.

Система паралельного руху CLAAS
Адаптивний контурний режим руху з точки A в точку B дозволяє об'їжджати перешкоди за допомогою запису нової секції. Ця секція додається в існуючий контур A-B і, таким чином, доступна для іншої ділянки. Крім того, вже наявну колію в кінці можна збільшити на одну секцію.

  • Кутовий режим A + (передача опорної колії).

Система паралельного руху CLAAS
В цьому режимі руху можна узгоджувати між собою напрямки руху декількох машин при паралельній обробці. На підставі заданої точки A і значення кута повороту іншої машини визначається точка B і адаптується до опорної колії.

  • Круговий режим.

Система паралельного руху CLAAS
Круговий водіння використовується для обробки по кругових коліях. Можна зберегти першу колію і працювати по обидві сторони від неї. Всі наступні проходження здійснюватимуться на однаковій відстані від першої колії (в залежності від налаштованої ширини захоплення).


Термінал COPILOT.

Система паралельного руху CLAAS

Базова модель з безліччю функцій.

  • Базова модель з безліччю функцій.
  • Інтегрований розрахунок площі
  • Попередження про край поля
  • Інтерфейс RS-232 для видачі коригувальних даних
  • Можливість використання на будь-якій машині
  • Швидка установка

COPILOT виявляється ідеальним помічником, якщо механізатор сам керує машиною: світлодіодна смуга на дисплеї терміналу COPILOT завжди показує йому правильну колію, незалежно від того, чи здійснюється їзда по паралельних лініях або по повторюваним контурам. За допомогою безкоштовного коригуючого сигналу EGNOS термінал забезпечує точність від 15 до 30 см, що дозволяє краще використовувати ширину захвату навісних машин і зменшити кількість пропусків і накладок. Навіть при поганому освітленні і поганих погодних умовах термінал COPILOT є надійним помічником, і механізатор може абсолютно спокійно продовжувати працювати навіть у вечірній і нічний час.

Термінал S7.

Система паралельного руху CLAAS

Основа для точного управління.
Базовий термінал S7 являє собою високотехнологічну систему, яка використовується виключно для управління системою паралельного водіння або автоматичного рульового управління. Термінал S7, оснащений 7-дюймовим сенсорним дисплеєм з високою роздільною здатністю, виконує всі функції свого попередника S3.
Крім того, в комплектації передбачена функція управління опорними лініями і інтерфейс USB для управління даними, а також для швидкого обміну даними з програмними пакетами AGROCOM NET і AGROCOM MAP.
У базовій комплектації термінал S7 працює з коригувальним сигналом EGNOS, додатково також надаються сигнали OMNISTAR, BASELINE HD або RTK. Також можна активувати прийом супутникових сигналів від системи ГЛОНАСС. При зміні коригуючого сигналу перестановка антени більше не потрібно, так як на заводі в термінал S7 вбудований двочастотний приймач для різних сигналів.

Обмін даними між машинами і офісом.

У зв'язку з кількістю необхідної документації аналіз результатів займає все більше часу. Завдяки терміналам S10 і S7 і програмного забезпечення для управління сільськогосподарським підприємством AGROCOM NET і AGROCOM MAP цей час скорочується до декількох натискань мишею. Реєстровані під час роботи дані експортуються з терміналу на USB-накопичувач, після чого імпортуються в програмне забезпечення. Бажаєте задати на ділянці опорну лінію для інших машин для паралельного руху? За допомогою експорту і імпорту даних через USB-накопичувач це також можна легко зробити.

Термінал S10.

Система паралельного руху CLAAS

Термінал, що відповідає найвищим вимогам.
Термінал S10 - це термінал CLAAS для професіоналів. Він оснащений великим сенсорним дисплеєм з діагоналлю 10,4 дюйма і високим дозволом і має велику кількість функцій. За допомогою терміналу S10 поряд з управлінням системою паралельного водіння також можна управляти навісними знаряддями, сумісними з ISOBUS; до терміналу можна підключити до чотирьох аналогових камер, наприклад, CLAAS PROFI CAM. Крім того, в ньому передбачені функції управління опорними лініями і SECTION VIEW.

Система паралельного руху CLAAS

Система паралельного руху CLAASСистема паралельного руху CLAAS

1 | Універсальність.
Для управління даними і швидкого обміну даними з програмними пакетами AGROCOM NET і AGROCOM MAP термінал S10 оснащений інтерфейсом USB. Інші додатковими інструментами та програмами, наприклад, різні коригувальні сигнали або функцію AUTO TURN, можна швидко і просто включити за допомогою активаційного коду, при цьому оновлення ПЗ не потрібно. Якщо спочатку необхідно використовувати тільки частина функцій терміналу S10, інші функції можна швидко і просто активувати за допомогою коду активації. Апаратне забезпечення вже підготовлено до цього. У терміналі S10 двочастотний приймач для різних коригувальних сигналів також вбудований в корпус терміналу, так що перестановка антени при зміні сигналу не потрібна.

2 | Управління навісними знаряддями за допомогою ISOBUS.
Бажаєте перейти до функцій за допомогою тільки одного терміналу? З терміналом S10 це не проблема! Так як за допомогою терміналу S10, завдяки стандартних роз'ємів ISO UT та ISO AUX, поряд з автоматикою рульового управління також можна управляти всіма навісними знаряддями, сумісними з ISOBUS, які відповідають вимогам стандарту ISO 11783. Відповідні форми введення даних можна побачити в окремих вікнах меню. Вікна меню можна збільшувати, зменшувати і довільно переміщати на екрані. Програма, керована за допомогою меню, оптимізована для управління правою рукою. Завдяки терміналу S10 з безліччю функцій потрібно менше мобільних терміналів і поліпшується огляд в кабіні.

3 | SECTION VIEW.
Тепер виключений перехлест при обприскуванні. Функція SECTION VIEW вказує, які секції необхідно відключити. Залежно від використовуваного навісного обладнання можна задати до 16 секцій будь-якої ширини. Також можна регулювати ступінь перехлеста для індикації.
Переваги:

  • Індикація секцій, які повинні бути відключені
  • Відсутність непотрібних перехлестов і пропусків
  • Економія коштів

Поворот одним рухом.

Система паралельного руху CLAAS

Система паралельного руху CLAAS

S10 з AUTO TURN.
Автоматична система управління розворотом на краю поля AUTO TURN працює значно швидше і точніше, ніж при ручному управлінні. Без втручання механізатора система AUTO TURN розгортає машину на краю поля одним рухом і направляє її в наступну, потрібну колію. Ця функція встановлена в терміналі S10 на заводі і активується за допомогою ліцензійного коду. Завдяки прискореному розвороту і точному попаданню в наступну колію значно підвищується продуктивність. Розворот відразу - без руху вперед / заднім ходом - також забезпечує щадний вплив на ґрунт. Можливі пошкодження рослин при попаданні в просапні культури зводяться до мінімуму. Ця функція також полегшує роботу механізатора, і він може повністю сконцентруватися на функціях навісного знаряддя. Функція AUTO TURN активується на вибір на кордоні або на оброблюваному краї поля.

Система паралельного руху CLAAS
При використанні машин з однією або декількома камерами до терміналу S10 можна додатково підключити до чотирьох камер, наприклад, CLAAS PROFI CAM або AUTO FILL. На сенсорному дисплеї можна по черзі відкривати окремі вікна додатків або вікна камери, а при необхідності одночасно виводити на екран зображення з камери у вигляді повного зображення або зображення з усіх чотирьох камер одночасно (на вибір). На головному екрані положення вікна камери можна вибирати довільно за допомогою простого переміщення. Основна перевага цієї додаткової функції: потрібно менше мобільних терміналів в кабіні і забезпечується економія витрат, так як немає необхідності купувати інші термінали індикації і управління.



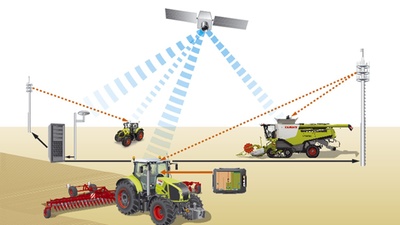

Вибір коригувальних сигналів.

Система паралельного руху CLAAS

+/– 15–30 см*

EGNOS/E-DIF

  • Без ліцензії
  • Базова точність

EGNOS.

Безкоштовний коригувальний сигнал.

EGNOS (Європейська геостаціонарна служба навігаційного покриття) безкоштовно обслуговує користувачів в багатьох частинах Європи. Ця служба доповнює GPS, надаючи коригувальні сигнали на основі 34 наземних станцій.
Сигнал EGNOS доступний для всіх машин. Його точність від +/- 15 до +/- 30 см * ідеально підходить для виконання багатьох завдань (захисту рослин, внесення добрив і обробки грунту).

E-DIF.

Система паралельного руху CLAAS

Доступний у всьому світі.
E-DIF - алгоритмічний розрахунок коригуючого сигналу на підставі тільки даних GPS. Протягом десятихвилинної ініціалізації розраховується, як поточне розташування супутників буде змінюватися протягом наступних годин. Сигнал доступний у всьому світі.
Для використання функції потрібно прийом сигналу мінімум від 4 супутників. В результаті забезпечується така ж точність сигналу +/- 15-30 см *, що і в EGNOS, що робить цей варіант ідеальним для використання з метою захисту рослин, внесення добрив і обробки грунту. При обробці поля можна працювати тільки по схемі «колія за колією», створювати куліси за допомогою E-DIF неможливо.

Система паралельного руху CLAAS

+/– 5–12 см*

OMNISTAR XP/HP/G2

  • Коригувальний супутниковий сигнал
  • 2-частотний сигнал
  • Необхідна ліцензія

Необмежений радіус дії.
Система OMNISTAR HP / XP / G2 схожа за функціональністю на EGNOS. Але ця система оснащена 2-частотним GPS-приймачем, тому забезпечує більш високу точність позиціонування. За допомогою 70 базових станцій вона надає постійно доступні коригувальні сигнали на платній основі. Приймач коригувальних сигналів реагує дуже швидко, забезпечуючи точність +/- 5-12 см *.
Систему OMNISTAR легко встановити на трактори CLAAS або інших виробників. Вона підходить для виконання багатьох завдань.
OMNISTAR можна легко розширити, наприклад, до рівня RTK (кінематика в реальному часі). Система RTK є двочастотною технологією прийому, яка забезпечує високу точність +/- 2-3 см.

Система паралельного руху CLAAS

+/– 4–6 см*

BASELINE HD

  • Мобільна коригуюча станція
  • Радіус прийому 3-5 км
  • Без ліцензії
  • Власний коригувальний сигнал
  • Вбудований акумулятор

Мобільна базова станція.
BASELINE HD представляє собою мобільну базову станцію. Ця унікальна GPS-система забезпечує точність в межах 4-6 см *.
BASELINE HD передає індивідуальний для підприємства корегуючий сигнал, який не вимагає додаткових витрат. Інша перевага - швидке визначення координат. Крім того, сигнал можуть використовувати відразу кілька машин.
Заряду довговічного вбудованого акумулятора вистачає на весь робочий день.

Компоненти BASELINE HD.
Компоненти мобільного базової станції:

  • GPS-приймач і GPS-антена
  • Радіостанція і радіоантена
  • Акумулятор

Всі компоненти є вбудованими.

Система паралельного руху CLAAS
+/– 2–3 см*

RTK

  • Стаціонарна станція
  • Радіус прийому приблизно 15 км
  • Ліцензію можна придбати через дилера CLAAS
  • Максимальна повторювана точність

Стаціонарна базова станція.

Якщо під час посівної чи збирання важливий кожен сантиметр, допоможе технологія RTK. Базова станція є стаціонарною і працює за принципом двухчастотного прийому. Станція передає коригувальний сигнал на необмежену кількість машин в радіусі 15 км, які працюють в режимі автоматичного рульового управління за допомогою GPS. Одночасно забезпечується однаково висока точність всіх машин.
Системи вищого класу з рядом переваг.

  • Максимальна відтворена точність
  • Дуже швидка доступність сигналу
  • Найвища ефективність
  • Приголомшлива зручність управління
  • Довгострокове зниження експлуатаційних витрат
  • Ідеальний варіант для групової роботи машин
  • Точність від 2 до 3 см *

Система паралельного руху CLAAS

+/– 2–3 см*

RTK NET

  • Коригувальний сигнал по мобільному зв'язку
  • 2-частотний сигнал
  • Необмежений радіус роботи
  • Максимальна повторювана точність
  • Потрібна ліцензія

Незалежна робота.

RTK NET доповнює асортимент продуктів для регіонів, в яких відсутня стаціонарна станція. В цьому випадку коригувальний сигнал передається з використанням мобільного зв'язку. Радіус дії системи RTK NET необмежений, тому вона є ідеальним рішенням для підрядників і підприємств, яким потрібна робота з максимальною точністю відтворення. Система RTK NET, як і RTK, працює за принципом двухчастотного прийому. Крім дуже швидкою доступності сигналу (ініціалізації) вона також відрізняється високою точністю відтворення +/- 2-3 см *.
Переваги при використанні.

  • Коригувальний сигнал по мобільному зв'язку
  • Доступ до існуючих мереж RTK
  • Необмежений радіус роботи
  • Індивідуальна прив'язка до окремих машин
  • Максимальна відтворена точність
  • Дуже швидка доступність сигнал

CAM PILOT. Далекоглядна їзда.

Система паралельного руху CLAAS

Прибирання без втрат за допомогою системи CAM PILOT.
CAM PILOT бере на себе керування машиною JAGUAR при збиранні трави в комбінації з підбирачем PICK UP. Валки розпізнаються камерою, управління здійснюється автоматично. Це дозволяє досягти робочої швидкості до 15 км / ч. CAM PILOT дуже просто активується за допомогою кнопки на важелі управління. Легкий рух керма, і механізатор знову сам контролює управління машиною.

Основні переваги:

  • Дуже просте управління
  • Відносно низька вартість придбання
  • Висока точність управління навіть без RTK
  • Низька чутливість до перешкод, коригувальні сигнали не потрібні
  • Можливість роботи на високій швидкості
  • Підвищення ефективності завдяки більш високій продуктивності


LASER PILOT. Безкомпромісна точність до сантиметра.
Система паралельного руху CLAAS

Підвищена ефективність при зниженій навантаженні.
Автоматичне рульове управління при збиранні зернових значно розвантажує механізатора, особливо при роботі з широкими жатками, на високій швидкості або при поганій видимості.
Непотребуючий в техобслуговуванні датчик безперервно передає невидимі світлові імпульси та переміщаючись в горизонтальній площині під кутом 6 °. Нескошені рослини і стерня відображають промінь світла. Другий датчик засікає час надходження відображених імпульсів і визначає точну довжину кромки між прибраною та неприбраною частиною поля. Машина автоматично прямує уздовж цієї кромки з точністю до 10-20 см. Система LASER PILOT забезпечує високу функціональність навіть при збиранні полеглих зернових та роботі на схилах.
Огляд переваг.

  • Висока надійність незалежно від видимості
  • Максимальне використання всієї ширини захвату жатки
  • Зниження витрати палива
  • Підвищення продуктивності прибирання
  • Розвантаження механізатора - підвищена концентрація на процесі обмолоту
