Приставки CLAAS JAGUAR. Ваші переваги.


  • Різноманітні можливості застосування завдяки підходящої жниварrb для різних культур
  • Зручне навішування і зняття
  • Привід через швидкороз'ємнe муфту
  • Можливість включення або реверсування під повним навантаженням і в верхньому діапазоні числа обертів
  • Чудова адаптація до рельєфу грунту завдяки регулюванню сили притиснення CONTOUR і AUTO CONTOUR
  • Впевнене і зручне пересування по дорогах з гасінням коливань
  • Дотримання встановлених законом навантажень на вісь з інтегрованою транспортною системою
PICK UP. Кормозбиральний комбайн CLAAS JAGUAR

PICK UP:

  • Ідеальна адаптація до рельєфу грунту завдяки самобалансуючому підбирачу і оптимальному положенню копіювального колеса
  • Швидка заміна зношуваних компонентів
  • Подвійний вальцевий притиск для оптимального потоку маси
  • Гідравлічний підйом шнека для найкращого доступу для пошуку сторонніх предметів
DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR

DIRECT DISC:

  • Перевірений косильний брус P-CUT з швидкою зміною ножів
  • Гідравлічне регулювання висоти лопастного вальця для оптимальної адаптації до різних культур
  • Рівномірний і постійний потік маси
  • НОВИНКА: MAX CUT
ORBIS. Кормозбиральний комбайн CLAAS JAGUAR

ORBIS:

  • Дуже легкий хід приводу з низьким пусковим моментом і низькою споживаною потужністю
  • Розрахований на високу продуктивність
  • Універсальність застосування для прибирання стебельчастих матеріалів
  • Висока якість роботи
  • Дуже низький рівень витрат на обслуговування
CONSPEED. Кормозбиральний комбайн CLAAS JAGUAR

CONSPEED:

  • За допомогою адаптера можлива установка початковідокремлювача для прибирання корнажа
  • Високопотужний і дбайливий процес відокремлення качанів

Швидка і зручна адаптація всіх приставок JAGUAR.

Живильний апарат. Кормозбиральний комбайн CLAAS JAGUAR

Швидко, чисто і легко.
При під'їзді до приставок і навішуванні на JAGUAR серії 800 або 900 приєднання трансмісії виконується автоматично за допомогою швидкороз'ємного з'єднання. Легкодоступний центральний замок надійно з'єднує приставку з силосозбиральним комбайном. Два гідравлічних роз'єми з плоскими ущільненнями і кабель управління забезпечують чисте підключення функцій приставки.

Приставка. PICK UP. Кормозбиральний комбайн CLAAS JAGUAR

Розумне з'єднання.
Після електричного приєднання приставки до JAGUAR система розпізнавання приставки автоматично виконує ряд базових налаштувань.

ORBIS 750

  • Складання приставки на задану висоту
  • Попереднє налаштування тяги для системи POWER TRAC на JAGUAR 900

ORBIS 900

  • Складання приставки на задану висоту
  • Попереднє налаштування тяги для системи POWER TRAC на JAGUAR 900
  • Активація швидкості руху 40 км / год з транспортним пристроєм, без нього тільки 20 км / год

З'єднання. PICK UP. Кормозбиральний комбайн CLAAS JAGUARЗ'єднання. PICK UP. Кормозбиральний комбайн CLAAS JAGUARЗ'єднання. PICK UP. Кормозбиральний комбайн CLAAS JAGUAR

Транспортування по дорогам з відмінним оглядом.

Транспортування. Кормозбиральний комбайн CLAAS JAGUAR

Просто і безпечно.
При русі по дорозі приставка транспортується на JAGUAR, в якості опції для опори використовується інтегроване шасі.

На жатках для збирання кукурудзи з шириною захвату до 6 м вертикально складаються боковини, в ORBIS 750 і ORBIS 900 передбачений механізм складання типу «сендвіч». Для дотримання встановлених законом навантажень на вісь для ORBIS 750 і ORBIS 900 пропонується вбудоване шасі
Транспортна ширина


RU 450
мм
3000
ORBIS 750 / 600 SD / 600 / 450
мм
3000
ORBIS 900
мм
3290

Транспортування. Кормозбиральний комбайн CLAAS JAGUAR

Для досягнення відповідної транспортної ширини на підбирачі PICK UP складаються опорні колеса: механічно, без інструментів або з кабіни за допомогою гідроциліндрів системи управління.

Транспортна ширина




PICK UP 380
мм
3976
PICK UP 300
мм
3000

Транспортування. Кормозбиральний комбайн CLAAS JAGUAR

DIRECT DISC укладається на транспортний візок і також без використання інструментів блокується, завдяки чому гарантується безпека навіть на 40 км/год.

PICK UP 380 / 300.

PICK UP. Кормозбиральний комбайн CLAAS JAGUAR

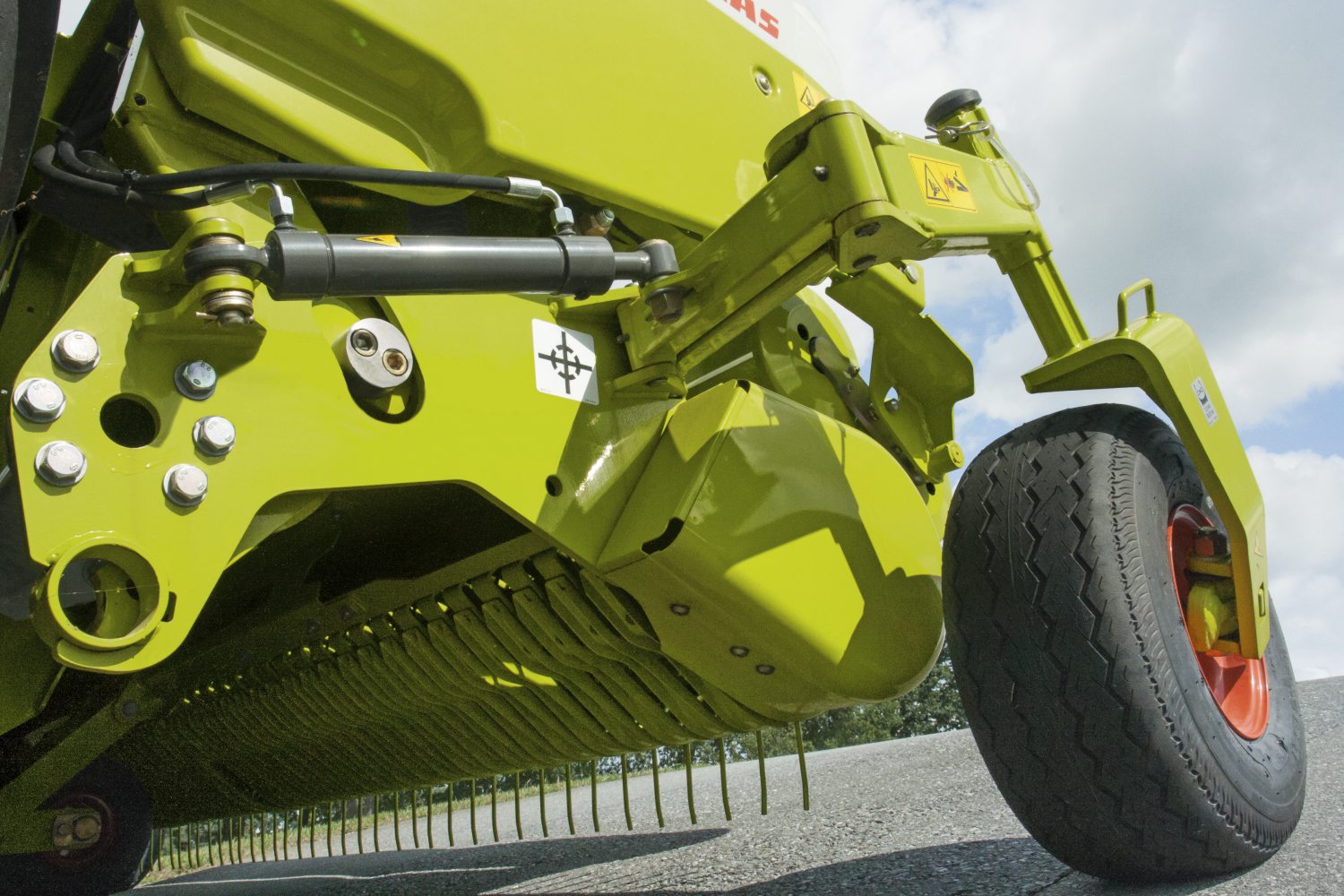

Серія підбирачів PICK UP.
Збільшення врожайності і більш потужні силосозбиральні комбайни вимагають саме ретельне збирання кормів і надійну техніку з простим управлінням. Підбирачі PICK UP 380 і 300 відповідають цим вимогам і володіють багатьма функціональними можливостями.

Потік рослинної маси.
Потужний керований підбирач з чотирма або п'ятьма граблинами забезпечує чистий підбір кормової маси. А регульовані без допомоги інструменту копіюють колеса встановлені на тій же висоті, що і підбирач.
Чудовий потік рослинної маси забезпечують подвійні роликові притиски і шнек великого діаметру.
Опціональний підпружинений шнек підвищує продуктивність при роботі з великими валками. Надійна трансмісія з індивідуальним регулюванням частоти обертання через 2-ступінчастий редуктор захищений муфтами.

Міцна конструкція.
Основна рама несе підбирач з пружинними демпферами і шнек з плаваючою опорою. Все це забезпечує ідеальну свободу руху для найкращого копіювання рельєфу і продуктивного підбору.

Підбір кормової маси.
У широкої моделі PICK UP 380 основна рама з'єднана з маятникової рамою трьома важелями. Завдяки додатковим сталевим роликам забезпечується ідеальне копіювання рельєфу для запобігання втрат при підборі кормової маси.

PICK UP. Кормозбиральний комбайн CLAAS JAGUAR

PICK UP. Кормозбиральний комбайн CLAAS JAGUARPICK UP. Кормозбиральний комбайн CLAAS JAGUARPICK UP. Кормозбиральний комбайн CLAAS JAGUAR

Прибирання без втрат за допомогою системи CLAAS CAM PILOT.
CLAAS CAM PILOT бере на себе управління при підборі валків - завдяки цьому полегшується праця механізатора при швидкості руху до 15 км / год. Крім того, механізатор може повністю сконцентруватися на процесі завантаження транспортного засобу і прибирання без втрат.
CLAAS CAM PILOT формує тривимірне зображення валків, на основі якого здійснюється автоматичне керування. Як завжди, система включається важелем управління і вимикається поворотом рульового колеса.

PICK UP. Кормозбиральний комбайн CLAAS JAGUAR

Оптимальна доступність.
Не можна не відзначити хороший доступ, яким так відрізняється серія підбирачів PICK UP. Наприклад, під час реверсування після виявлення стороннього предмета автоматично за допомогою гідравліки високо піднімається роликовий притиск, а опціонально і подає шнек. Це полегшує, по-перше, пошук сторонніх предметів після виявлення металів або каменів і, по-друге, заміну зношуються деталей.

DIRECT DISC 610/520 і 600/500.

DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR

Скошування листостебельчатої маси за допомогою DIRECT DISC.
Незалежно від того, чи хочете ви отримувати високоякісний корм для тварин з рослин, зрізаних в стадії молочної зрілості, або ефективно видобувати біологічну енергію, одна робоча операція - і ви виконали як скошування, так і подрібнення.

DIRECT DISC 610/520.
Зрізані за допомогою косарного бруса P-CUT рослини за допомогою регульованого по висоті лопастного вальца подаються на що подає шнек, що гарантує виключно рівномірний потік навіть короткої маси.

НОВИНКА: DIRECT DISC 600 і 500.

Скошування рослин виконує новий косильний брус MAX CUT, який завдяки винесеним далеко вперед косильним дискам утворює акуратний малюнок стерні. Рослинна маса за допомогою шнека дуже великого діаметра подається безпосередньо на потужний силосоуборочний комбайн. Нова серія демонструє особливо хороші результати при збиранні дуже високорослих культур до 4 м, наприклад сорго. Для прибирання сильно зрощених посадок CLAAS пропонує прорізні ножі.

Просте навішування, чисте прибирання.

DIRECT DISC
610/520
600/500
Прямий привід подаючих елементів при підключенні косарних механізмів з затримкою під повним навантаженням за допомогою гідравлічної муфти для надійної передачі зусилля
Триступеневий редуктор для оптимальної адаптації рослинної маси до умов збирання і змінній довжині зрізу
Два косарних бруса перевіреної серії P-CUT із зовнішнім приводом, швидкою зміною ножів і модулями SAFETY LINK для безпечного прибирання
Два косарних бруса серії MAX CUT із зовнішнім приводом, швидкою зміною ножів і модулями SAFETY LINK для безпечної прибирання
Лопатевий валок і подаючий шнек для ідеального потоку маси при збиранні низько- і среднерослих культур
Подаючий шнек дуже великого діаметра для дуже високої пропускної здатності і прибирання рослин висотою до 4 м
Ідеальне копіювання рельєфу завдяки механічній бічній компенсації і регулюванню тиску на грунт - запорука акуратної роботи

□ Доступно – Недоступно

DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR
DIRECT DISC 600/500 з подючим шнеком великого розміру

DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR

DIRECT DISC 600/500: опціонально прорізні ножі, з вбудованим гідравлічним приводом

DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR

DIRECT DISC 610/520: опціонально з гідравлічним регулюванням лопастного вальця

DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR

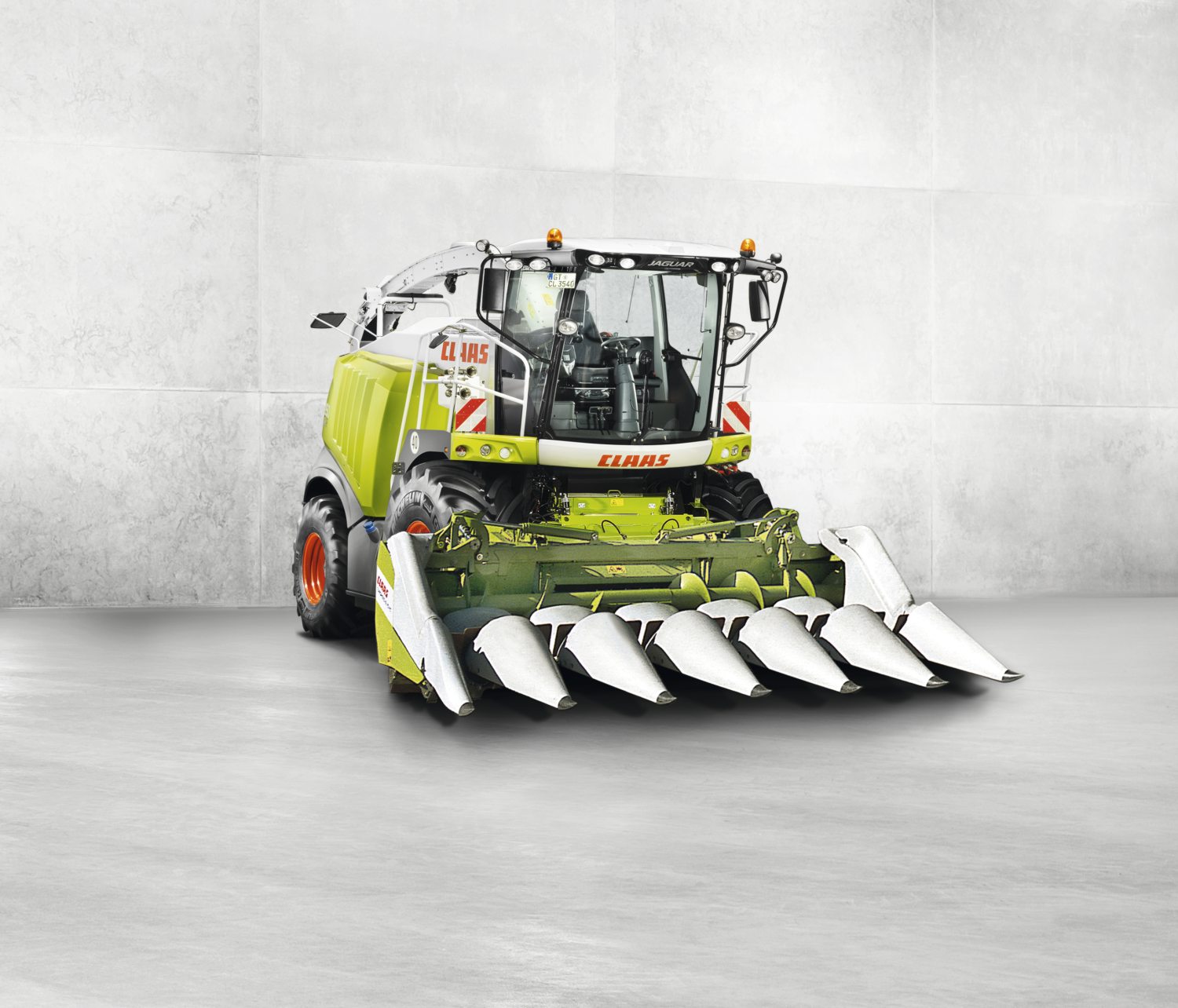

ORBIS 900 / 750 / 600 SD / 600 / 450. Прибирання, незалежно від кількості рядів.

ORBIS. Кормозбиральний комбайн CLAAS JAGUAR

Ширина захоплення до 9 м.
У жниварці для кукурудзи ORBIS від CLAAS з шириною захвату від 4,50 м до 9,0 м поєднуються абсолютно нові ідеї в частині конструкції та приводу і досвід експлуатації, який ми до цього отримали у всьому світі. Завдяки перевагам і високій функціональній надійності жниварки кожна хвилина роботи з нею буде приносити вам вигоду.
Центральний замок забезпечує надійне з'єднання ORBIS з JAGUAR. Передача зусилля здійснюється зручно за допомогою швидкороз'ємної муфти.

Жатка ORBIS 600 SD пропонується паралельно з жаткою ORBIS 600.
Модель SD відмінно підходить для нормальних і низькорослих культур. Зовнішні модулі з маленькими дисками і додатковими вертикальними транспортують барабанами забезпечують дуже легкий потік рослинної маси. ORBIS 600 з великими дисками вигідно відрізняється високою продуктивністю в умовах нормальної і дуже високої врожайності.


ORBIS. Кормозбиральний комбайн CLAAS JAGUAR

Привід з низькою потребою в потужності.
JAGUAR механічно передає свій крутний момент на приставку ORBIS, при цьому ORBIS особливої потужності не вимагає. Новий привід виконаний гранично просто і підкуповує низьким пусковим моментом.

  • Скорочення витрат палива завдяки низькій потребі в потужності
  • Можливість включення і реверсування під повним навантаженням
  • Окремий захист для кожного елемента приводу
  • Вхідний редуктор у вигляді механізму реверсування з двома діапазонами частоти обертання
  • 3-ступінчаста коробка передач для оптимального налаштування частоти обертання при різних довжинах зрізу і умов збирання
  • Можливість підключення та відключення шнеків для поляглої кукурудзи по одному для оптим. потоку корм. маси
  • Простий доступ до всіх модулів приводу

ORBIS. Кормозбиральний комбайн CLAAS JAGUAR

Надійність в роботі.
Концепція ORBIS з комбінацією маленьких і великих дисків відрізняється надзвичайно високою продуктивністю. ORBIS чудово справляється з врожайністю до 100 т/га (умови збирання, наприклад, в США чи Італії). При реверсуванні вже зрізана рослинна маса затримується на великих дисках, а потім подається разом з тільки що зрізаної масою. Завдяки низькому приводному моменту ORBIS завжди можливий новий запуск під повним навантаженням і в верхньому діапазоні номінального числа обертів.
триступенева конструкція.
Незалежно від того, наскільки складні умови експлуатації, 3-ступінчаста конструкція подаючих дисків ORBIS забезпечує рівномірність потоку маси.

  • Синхронна робота ножів і подаючих дисків забезпечує надійну і дбайливу проводку кормової маси
  • Завдяки невеликій відстані між ножами і подаючим дисками ORBIS залишає рівну стерню
  • Стабільні трубні дефлектори затримують падаючі качани і роблять, таким чином, втрати мінімальними
  • Завжди гострі ножі з ефектом самозаточення

ORBIS. Кормозбиральний комбайн CLAAS JAGUAR

CLAAS JAGUAR AUTO CONTOUR / 2014

Відмінна адаптація до рельєфу.
Геометрія важелів забезпечує ідеальну бічну компенсацію, завдяки чому жатка ORBIS оптимально пристосовується до рельєфу грунту. Таким чином, ви скорочуєте знос і підвищуєте експлуатаційну безпеку.
Маятникова рама трьома важелями з'єднана з основною рамою. Управління виконується механічно за допомогою центрального амортизатора або електрогідравлічно за допомогою скоб-копірів (AUTO CONTOUR).

Переваги:

  • Незначне тертя
  • Легкість ходу
  • Оптимальна адаптація до грунту

Налаштований центральний амортизатор забезпечує надійність і стабільність при будь-яких умовах експлуатації.

  • Оптимальні функції маятника навіть на схилі
  • Зношувані черевики в якості опції
  • Механічне вирівнювання при контакті з грунтом за допомогою CONTOUR
  • Автоматичне вирівнювання завдяки зовнішній скобі-копиру з AUTO CONTOUR
  • Не потрібна фіксація маятникової рами при пересуванні по дорогах


ORBIS: універсальна в застосуванні.

ORBIS. Кормозбиральний комбайн CLAAS JAGUAR

Система ORBIS дозволяє прибирати ще більше видів культур.
Завдяки різним навісним і додатковим елементам можна оптимально оснастити ORBIS для будь-якого застосування.

  • Додаткові подаючі головки сприяють оптимальному потоку маси при збиранні полеглих культур або в інших важких умовах експлуатації
  • Пригвинчуючі напрямні штифти забезпечують оптимальний прийом рослинної маси в різних умовах експлуатації
  • Подовжувачі на напрямних штифтах покращують прийом полеглих культур
  • Вузький середній дільник оптимізує малюнок зрізу при збиранні тонкостебельних культур
  • Опціональні довгі подільники, встановлені перед великими дисками, забезпечують ще більш точний підбір полеглих культур
  • Пригвинчючі широкі скребки для вертикальних подаючих барабанів полегшують передачу маси на підпресувальні вальці
ORBIS. Кормозбиральний комбайн CLAAS JAGUAR

Прибирання горця сахалінського

ORBIS. Кормозбиральний комбайн CLAAS JAGUAR
Прибирання пророщеної сільфії

ORBIS. Кормозбиральний комбайн CLAAS JAGUAR

Прибирання суданської трави


Автоматичне управління за допомогою системи копіювання.

AUTO PILOT. Кормозбиральний комбайн CLAAS JAGUAR

CLAAS AUTO PILOT.
Кожна з двох скоб-копірів копіює напрямок одного рядка кукурудзи. Відповідним чином сигнали копірів перетворюються в імпульси рульового управління. JAGUAR управляється автоматично до швидкості 12 км/год. Дворядне копіювання дозволяє здійснювати управління в рядах шириною від 37,5 см до 80 см.
Переваги:

  • Максимальне спрощення праці механізатора
  • Більш висока продуктивність
  • Надійне ведення по рядах навіть в місцях відсутності рослин
  • Необслуговувана техніка, практично не піддається зносуAUTO PILOT. Кормозбиральний комбайн CLAAS JAGUAR

Відсутність зносу. Менше техобслуговування. Висока експлуатаційна надійність.

Обслуговування. ORBIS. Кормозбиральний комбайн CLAAS JAGUAR

PREMIUM LINE для ORBIS.
Зносостійкі деталі рекомендовані при екстремальних умовах експлуатації, наприклад, при високому вмісті піску або тривалих виїздах.
Висока надійність в роботі.
Страда змушує по-особливому цінувати кожну хвилину. Роботи з технічного обслуговування з великими витратами часу не тільки обтяжливі. Вони скорочують вироблення, ставлять під загрозу рентабельність і значно знижують прибуток.
Зносостійкі деталі ORBIS забезпечують високу надійність експлуатації:

  • Довгий термін служби ножів завдяки вольфрамо-карбідовому покриттю
  • Ефект самозаточення завдяки різній швидкості ножа і подаючого диска
  • Дискові ножі і подаючі диски мають модульну конструкцію, що складається з шести сегментів і відрізняється легким доступом. Таким чином, при пошкодженні немає необхідності в заміні всього елемента, досить замінити тільки пошкоджений сегмент
Обслуговування. ORBIS. Кормозбиральний комбайн CLAAS JAGUARОбслуговування. ORBIS. Кормозбиральний комбайн CLAAS JAGUARОбслуговування. ORBIS. Кормозбиральний комбайн CLAAS JAGUAR

Швидке і економічне техобслуговування.
Інженери CLAAS зробили все можливе, щоб максимально скоротити Ваші витрати на ТО.

  • Змащування необхідно проводити тільки через кожні 250 годин
  • Всі вузли для змащення легкодоступні
  • Заміна масла в редукторі потрібно тільки через кожні 1000 годин
  • Всі піддаючі зносу деталі можна легко і швидко замінити

Прибирання за допомогою RU 450 незалежно від ширини рядів.

RU 450. Кормозбиральний комбайн CLAAS JAGUAR

RU 450 затребуваний як і раніше.
Концепція потоку маси заснована на великих дискових ножах і подаючих дисках. Проста конструкція має в даному випадку ключове значення. Привід RU 450 відрізняється дуже низьким рівнем споживаної потужності. В результаті можна виконувати включення і реверсування під повним навантаженням і на максимальній кількості оборотів. Таким чином забезпечується стабільна якість подрібнення.

RU 450. Кормозбиральний комбайн CLAAS JAGUAR
Завдяки широкому спектру застосування система RU доступна як для JAGUAR 800-й серії, так і для JAGUAR 900-й серії.

RU 450. Кормозбиральний комбайн CLAAS JAGUAR

Надійна прибирання.
Висока якість роботи завдяки надійному транспортуванні рослинного матеріалу і акуратний малюнок стерні: завдяки конструкції RU 450 з агресивним подючим диском в поєднанні з розвантажувальними дисками забезпечується надійна подача рослинного матеріалу в будь-яких умовах.

RU 450. Кормозбиральний комбайн CLAAS JAGUAR

Для даної концепції Протихідний напрямок руху дискового ножа є значно ефективнішим. Стебла кукурудзи після зрізу подаються на шнек в положенні стоячи на дисковому ножі. Під впливом сили тертя вертикальної кукурудзяної маси досягається ефект самозаточення дискового ножа.

RU 450. Кормозбиральний комбайн CLAAS JAGUAR

Висока продуктивність.
Шнек, число оборотів якого можна оптимально узгодити зі встановленою довжиною різання, забезпечує агресивний потік матеріалу.



CONSPEED. Прибирання Корнажу.

CONSPEED. Кормозбиральнй комбайн CLAAS JAGUAR

Адаптер CLAAS.
Адаптер дозволяє встановити шестирядний початковідокремлювач CONSPEED на JAGUAR. Зусилля від JAGUAR передається через міцну розподільчу коробку. Адаптер обладнаний подючим валком, що здійснює подачу маси від приставки до живильника JAGUAR.

CONSPEED. Кормозбиральнй комбайн CLAAS JAGUAR

Прибирання корнажа за допомогою качанозбирача зернозбирального комбайна для JAGUAR.
Корнаж - це кормова маса з високою концентрацією енергії. Переважно він використовується в скотарстві для виробництва молока і м'яса.
Рекомендоване обладнання для прибирання високоякісного листостебельчатого силосу і корнажа:

  • Клиновидна терткова планка за нерухомим упором
  • Терткове днище
  • Corncracker з вулицями з дрібними зубами і різницею швидкості обертання 60%
  • Мікроударні планки для JAGUAR 800-й серії
CONSPEED. Кормозбиральнй комбайн CLAAS JAGUAR

PREMIUM LINE для    ORBIS










Номер
Опис
Примітки
0003831480
Розвантажувальний пристрій, великий дисковий ніж, лівого обертання
Для ORBIS 900/750/600/450
0003831470
Скребок, великий дисковий ніж, лівого обертання
Для ORBIS 900/750/600/450
0004983800
Пластина зносу великого змінного повідця
Для ORBIS 900/750/600/450
0004990060
Пластина зносу під дисковим ножем
Для ORBIS 900/750/600
0003832880
Живить барабан вгорі праворуч
Для ORBIS 900/750/600
0003832860
Живить барабан внизу праворуч
Для ORBIS 900/750/600
0003832870
Живить барабан угорі ліворуч
Для ORBIS 900/750/600
0003832850
Живить барабан внизу зліва
Для ORBIS 900/750/600
0004983820
Пластина зносу малого ковзного повідця
Для ORBIS 900/750/600
0003831450
Скребок малого дискового ножа
Для ORBIS 900/750/600
0013194790
Напрямна планка зі сталі посередині зліва внизу
Для ORBIS 900/750
0013194800
Напрямна планка зі сталі посередині зліва вгорі
Для ORBIS 900/750
0013198350
Напрямна планка зі сталі, мала шайба
Для ORBIS 900/750
0013194810
Напрямна планка зі сталі посередині справа вгорі
Для ORBIS 900/750
0013194870
Напрямна планка зі сталі посередині зліва вгорі
Для ORBIS 600/450
0013194850
Напрямна планка зі сталі посередині зліва внизу
Для ORBIS 600/450
0013198250
Захист під ORBIS для приводу посередині
Для ORBIS 60 0/450
0013194860
Напрямна планка зі сталі посередині справа вгорі
Для ORBIS 600/450
0013196690
Напрямна планка зі сталі зовні
Для ORBIS 750
PREMIUM LINE для    DIRECT DISC

Номер
Опис
Примітки
0009050140
КОСАРНЕ диск для пригвинчуємих ножів
Для DIRECT DISC 520
0001374480
КОСАРНЕ диск для швидкої заміни ножів
для DIRECT DISC 610/520
Адаптація приставки    для  JAGUAR
JAGUAR

PICK UP
 380/300

DIRECT DISC 610/520
 НОВИНКА: 600/500

ORBIS 900

ORBIS 750

ORBIS 600
 SD / 600

ORBIS 450

RU 450

Шестирядний початковідокремлювач CONSPEED з адаптером

900-я серія

○ / ○

○ / ○

○ / ○

800-я серія

○ / ○

- / ○

-

○ / ○

Приставки  PICK UP




PICK UP

380

300

300 HD

Ширина захоплення

мм

3800

3000

3000

Транспортна ширина

мм

3970

3000

3000

Довжина

мм

1500

1500

1450

Висота

мм

1400

1400

1300

Маса

кг

1500

1200

970

Жатки прямої дії





DIRECT DISC

610

520

НОВИНКА: 600

НОВИНКА: 500

Ширина захоплення

мм

5950

5125

5959

5132

Довжина з укладанням на транспортну візок

мм

10900

10000

10900

10000

Довжина

мм

2350

2350

2205

2205

Висота

мм

1730

1730

1750

1750

Маса

кг

2700

2600

2900

2700

Кукурудзяні приставки







ORBIS

900

750

600 SD

600

450

RU 450

Ширина захоплення

мм

9170

7600

6110

6150

4750

4500

Транспортна ширина

мм

3290

3000

2950

3000 3000


3000

Довжина

мм

2450

2450

2700

2350

2400

2900

Висота

мм

1425

1425

2330

1350

1500

2100

Маса

кг

4000

3300

2830

2700

2255

2300

ORBIS 900/750 з транспортною системою: міжосьова відстань до JAGUAR
JAGUAR

Відстань від середини осі транспортної системи ORBIS до середини ведучого моста JAGUAR

900

мм

1300

800

мм

1480


Зображення приставок для CLAAS JAGUAR

DIRECT DISC
CONSPEED та CORIO

Відео приставок для CLAAS JAGUAR
