Кормозбиральний комбайн CLAAS | JAGUAR 980-940. Ваша перевага.

  • Найдешевша тонна якісного силосу чи сінажу
  • Перевірений часом концепт прямого приводу
  • Безступінчаста зміна довжини подрібнення COMFORT CUT
  • Гідравлічне підпресування маси перед подрібненням
  • Подрібнюючий барабан модульної конструкції на 20, 24, 28 або 36 ножів
  • Автоматичне налаштування днища подрібнюючого барабана
  • Широкий вибір корн-крекерів:MCCCLASSIC, MCC MAX та SHREDLAGE®
  • Система підтримування оптимальної робочої швидкості комбайна CRUISE PILOT

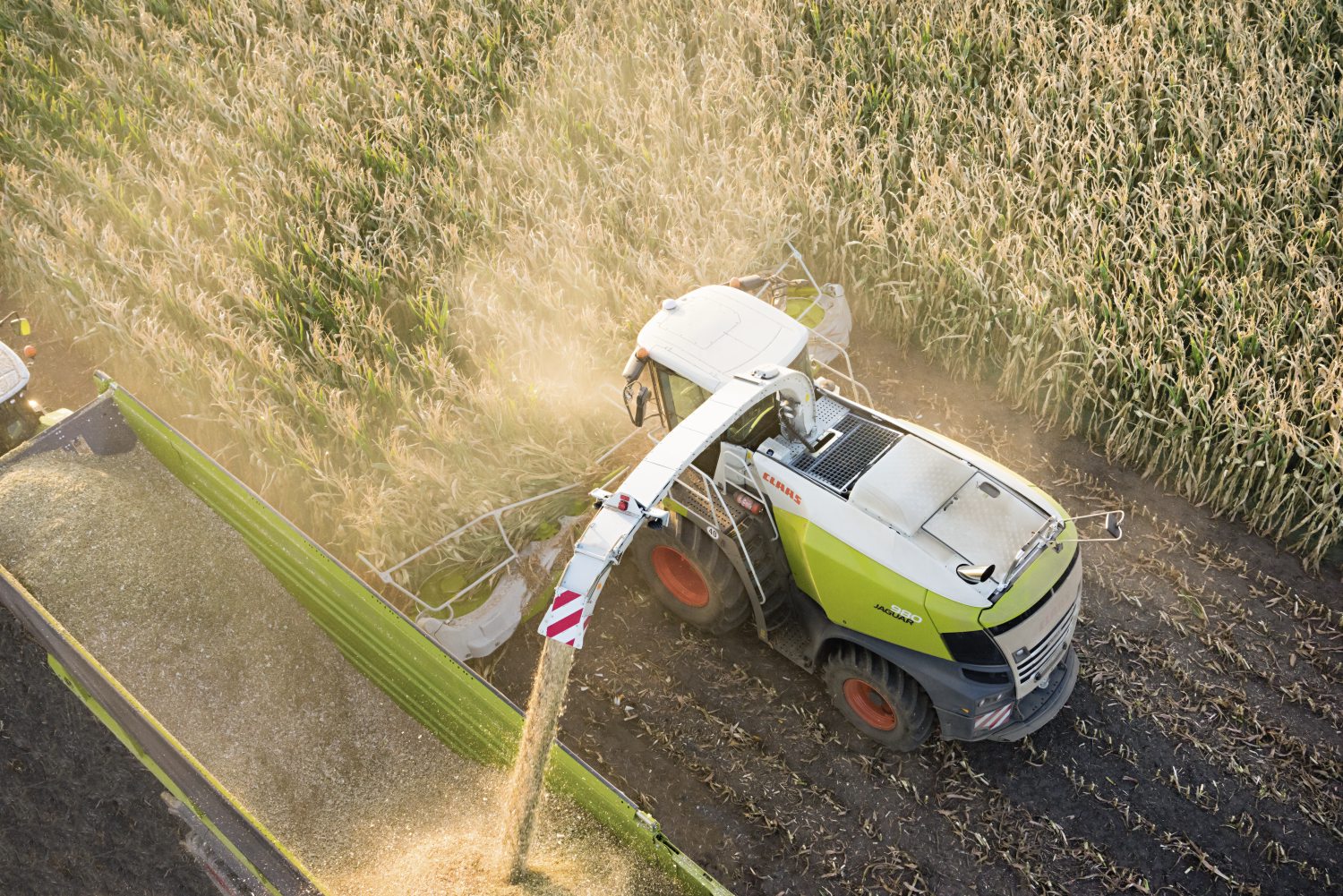

  • Система автоматичного заповнення транспортних засобів силосною масою AUTO FILL

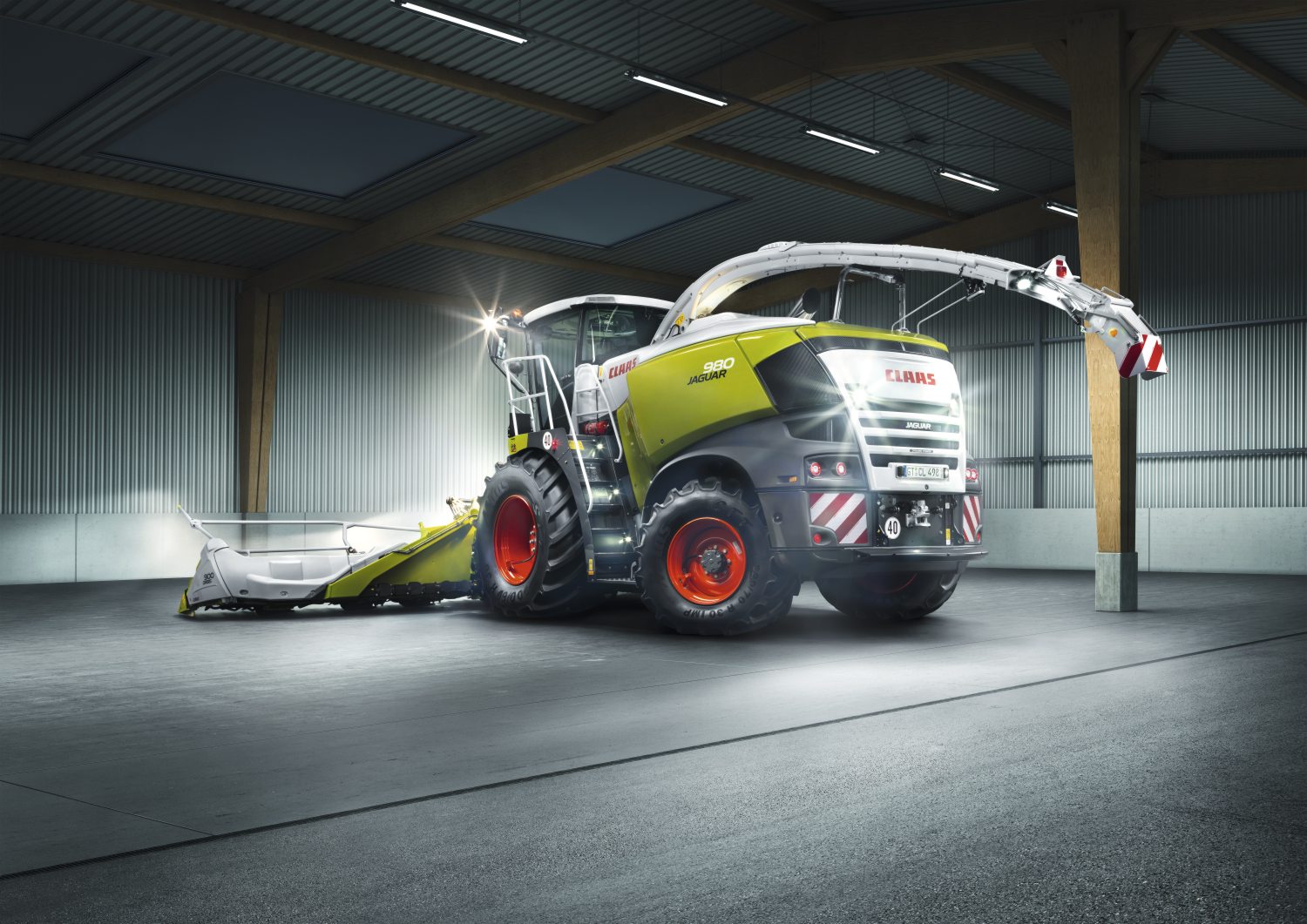

Кормозбиральний комбайн CLAAS JAGUAR 980-940

  1. Чудова концепція управління з додатковими функціями CEBIS
  2. Світлодіодне робоче освітлення
  3. Корн-крекери:MCC CLASSIC, MCC MAX, SHREDLAGE®
  4. Двигуни з нормою токсичності ВГ Stage IV (Tier 3)
  5. Система регулювання тиску в шинах ведучого і керованого мостів
  6. Модульна система баластування
  7. Система для внесення консервантів та концентрованих біологічних добавок
  8. Підвищення ефективності завдяки DYNAMIC COOLING і CRUISE PILOT
  9. DYNAMIC POWER з новими функціями
  10. Ємність паливного бака до 1500 л для тривалої експлуатації
  11. Оптимізована ходова частина зі значно меншим радіусом розвороту і шинами великого розміру
  12. Просте та легке техобслуговування завдяки продуманій сервіс-концепції
  13. Пристрій заточування ножів з можливістю налаштування інтервалів
  14. COMFORT CUT з безступінчастим регулюванням довжини подрібення
  15. Потужний привід для приставок
  16. Система вимірювання врожайності QUANTIMETER

НОВИНКА: JAGUAR 990.
925 к.с. продуктивність до 380 т/год.

Першокласне подрібнення, неймовірна продуктивність і низька витрата палива - новий JAGUAR 990 переносить оптимальну продуктивність двигуна MAN V12 925 л.с. на полі. Щоб ви могли також використовувати більш коротку довжину різання, ми повністю переробили ножовий барабан. Все це робить JAGUAR 990 першим кормозбиральним комбайном з новим ножовим барабаном V-MAX 42

Інтелектуальна система допомоги механізаторові CEMOS і нова система управління CEBIS допомагають механізаторам максимально ефективно управляти комбайном JAGUAR протягом всієї кампанії. CEMOS автоматично налаштовує машину, сенсорний екран CEBIS полегшує роботу. Всі моделі JAGUAR відповідають нормам токсичності відпрацьованих газів, що діють на відповідних ринках, аж до Stage V.

Ергономічність. Зручність управління.

  • Простора кабіна VISTA CAB з двома сидіннями
  • Повне скління для кругового огляду
  • Вітрове скло зі склоочисником і склоомивачем
  • Бічні і задні склоочисники для поліпшення видимості
  • Великі відсіки для зберігання
  • Холодильник для достатньої кількості провіанту
  • Концепція управління CEBIS
  • Індивідуальна система замикання
  • Важіль управління CMOTION
  • Світлодіодне робоче освітлення
  • Чотири варіанти сидінь, в тому числі високоякісне шкіряне сидіння

Кабіна. Кормозбиральний комбайн CLAAS JAGUAR 980-940
Комфортна кабіна CLAAS.
Механізатор може на все 100% використовувати потенціал продуктивності своєї машини. Якщо забезпечені відмінні робочі умови, то він може концентруватися на головному.
У JAGUAR немає нічого, що могло б відволікати увагу. Рівень шуму мінімальний. Рульова колонка і крісло механізатора легко регулюються в різних напрямках. Логічне розташування всіх приладів і елементів управління дозволяє швидко звикнути до JAGUAR і вже незабаром керувати ним інтуїтивно. Сонцезахисні ролети, кондиціонер, радіоприймач і холодильний відсік для напоїв багато в чому сприяють оптимальному самопочуттю незалежно від тривалості перебування в кабіні.
Сидіння. Кормозбиральний комбайн CLAAS JAGUAR 980-940
Зліва на право: комфортне сидіння, сидіння яке обертається, шкіряне сидіння, сидіння преміум-класу
Система замикання. Кормозбиральний комбайн CLAAS JAGUAR 980-940

Індивідуальна система замикання
CMOTION. Кормозбиральний комбайн CLAAS JAGUAR 980-940CMOTION. Кормозбиральний комбайн CLAAS JAGUAR 980-940

Багатофункціональний джойстик CMOTION поставляється опціонально. Вперше встановлений на тракторі XERION в 2009 році сьогодні він виконує свої функції на тракторах і зернозбиральних комбайнах CLAAS, а також на кормозбиральних комбайнах JAGUAR. Тим самим компанія CLAAS пропонує єдину систему управління з ергономічним дизайном.
Освітлення. Кормозбиральний комбайн CLAAS JAGUAR 980-940

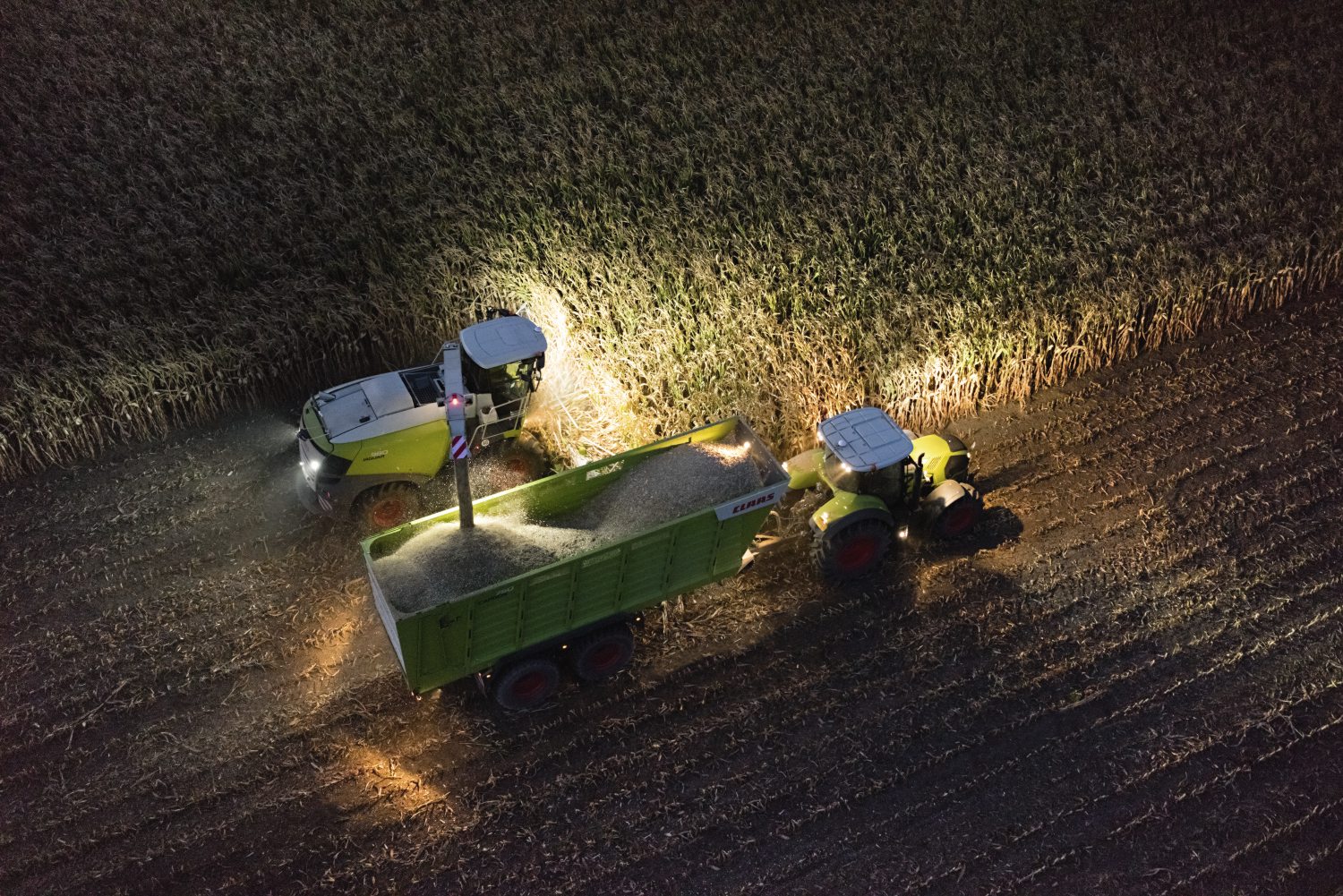

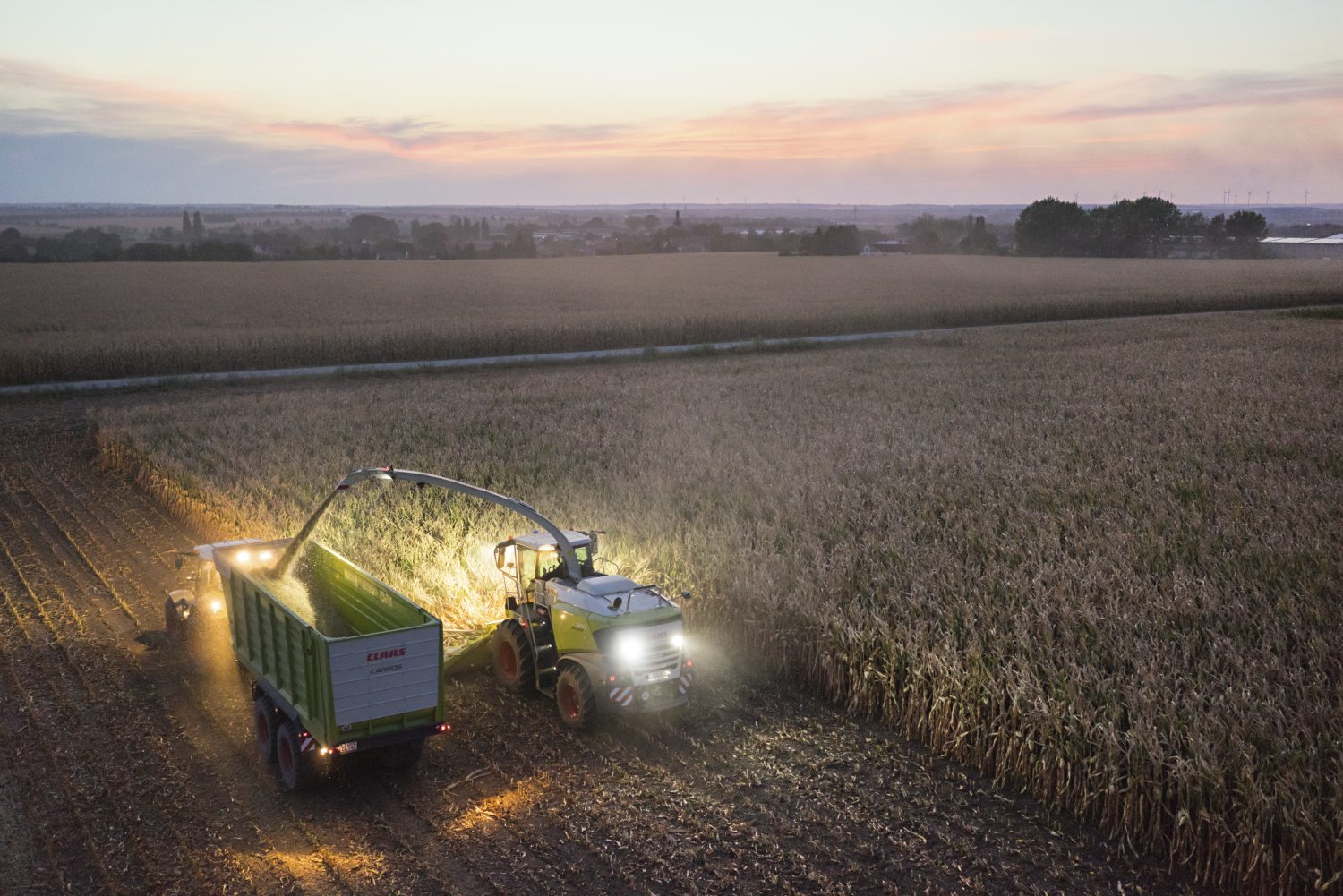

НОВИНКА: світлодіодне робоче освітлення.
Світлодіодні фари робочого освітлення на даху кабіни, в задній частині і на силосопроводі, де вони повертаються разом з потоком рослинної маси, забезпечують дуже хороший огляд при збиранні в темний час доби.

  • Дуже рівномірне підсвічування
  • Біле світло фар, схоже на денний
  • Споживання електроенергії становить одну третину від споживання галогенних фар
  • Дуже низька температура розсіювача
  • Фари робочого освітлення на 100% захищені від попадання води і пилу

Освітлення. Кормозбиральний комбайн CLAAS JAGUAR 980-940







CEBIS. Підійдіть до кордону продуктивності. Кінчиками пальців.

Компактний центр управління та контролю CEBIS.
Той факт, що ви надійно і зручно можете керувати машиною JAGUAR, пояснюється перш за все його зразковою і ясною структурою управління. Для управління всіма важливими функціями і контролю за ними передбачено всього лише кілька центральних елементів. При цьому в центрі до деталей продуманою, логічною і ергономічної конструкції варто електронна бортова інформаційна система CEBIS.

CEBIS. Кормозбиральний комбайн CLAAS JAGUAR 980-940

Режим подрібнення.
В цьому режимі комбайнер може швидко вмикати або вимикати автоматичні функції для ручного управління JAGUAR, наприклад, при подрібненні.
Швидкість, зручність, ясність, надійність.

  • Важливі функціональні налаштування виконуються за допомогою поворотного перемикача CEBIS
  • Додаткова поворотна кнопка HOTKEY забезпечує можливість управління додатковою важливою функцією з безпосередньою індикацією
  • Всі функції вимикачів позначені логічними зрозумілими символами
  • Завдяки компактній флеш-карті суттєво спрощується обмін даними
  • За допомогою мультифункціонального важеля ви точно і надійно можете керувати швидкістю руху і численними іншими функціями.

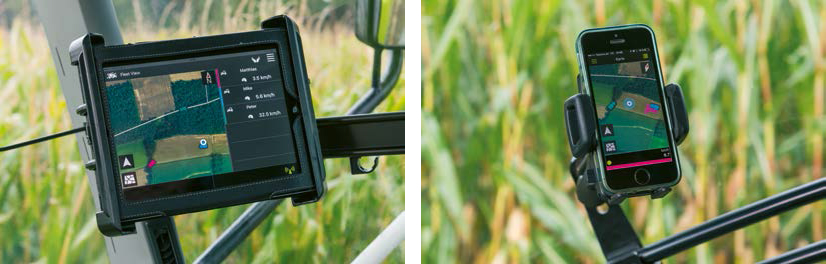

CLAAS TELEMATICS. Документація і сервіс в режимі онлайн.

TELEMATICS. Кормозбиральний комбайн CLAAS JAGUAR 900


Повний огляд одним клацанням миші.
Система TELEMATICS від компанії CLAAS дає можливість в будь-який час і в будь-якому місці робити запит в інтернеті про всі важливі відомості по вашій машині. Відчуйте користь від використання TELEMATICS.
Оптимізація налаштувань.
Порівнюйте в своєму особистому кабінеті веб-сервера TELEMATICS актуальну інформацію по продуктивності вашої машини і сезонної продуктивності та зіставляти ці дані між собою. Для отримання відмінного результату робити це необхідно в будь-яких умовах і щодня.
Спрощення ведення документації.
За допомогою TELEMATICS ви можете експортувати актуальні дані в вашу робочу картотеку і таким чином заощадити дорогоцінний час. Наприклад, ви можете отримувати дані по врожайності на окремих ділянках.
Удосконалення робочих процесів.
Щодня по ел. поштою вам відсилається звіт з т.зв. аналізом робочого часу та інших істотних даних. Таким чином ви можете перед початком роботи проаналізувати точні дані попереднього дня і визначити, коли і на яких ділянках машина працювала найбільш ефективно. Додатково за допомогою протоколу подій можна запросити інформацію по смузі руху машини, що дозволить оптимізувати транспортну логістику. TELEMATICS дозволить провести цілеспрямований швидкий менеджмент і уникнути нерентабельного простою.

TELEMATICS. Кормозбиральний комбайн CLAAS JAGUAR 900


Економія часу на обслуговування. Дистанційна діагностика CLAAS.
За вашим бажанням TELEMATICS може передавати необхідні дані на портал партнерів компанії CLAAS. Це дозволить вашим партнерам шляхом дистанційної діагностики за допомогою системи CDS провести первинний аналіз, швидше визначити причини збоїв в роботі машини і провести підготовчі роботи, щоб в найкоротші терміни надати допомогу на місці.

Автоматична інтерпретація технологічних даних (APDI).
Модуль APDI автоматично документує, інтерпретує і обробляє дані. APDI - додатковий модуль для системи TELEMATICS; він автоматично (тобто без участі механізатора) передає дані по ділянці на сервер, де вони інтерпретуються і обробляються. Для цього використовуються заздалегідь завантажені межі ділянок, аграрні карти ЄС з бази даних заявок на субсидії або служба Google Earth®. Все що відносяться до даних по машині можна експортувати в форматі IsoXML з метою їх простий подальшої обробки.
Посилання на демо-версію
Ознайомтеся з функціями TELEMATICS на прикладі демонстраційної машини:

Модульна структура. Система управління даними.

Модульне керування даними. Кормозбиральний комбайн CLAAS JAGUAR 900

Прямі переваги від актуальних даних.
У CEBIS можна підготувати дані замовника для їх подальшого запуску і обробки.

  • Всі дані зберігаються після закінчення зміни або робочого дня
  • Можна роздрукувати окремі дані або передати їх за допомогою інформаційної карти для подальшого аналізу роботи
  • За допомогою TELEMATICS дані також можуть бути збережені на комп'ютері і використані, наприклад, для розрахунків із замовником

Модульне керування даними. Кормозбиральний комбайн CLAAS JAGUAR 900

Етапи використання системи управління даними.
1. Стандартне управління завданнями
У CEBIS можна налаштувати збір даних по 20 завдань. Таким чином, у вас завжди буде доступ до всіх важливих даних, а крім того, в якості опції у вас буде можливість роздрукувати ці дані.
2. Управління завданнями (перший етап використання)
Програмне забезпечення AGROCOM MAP START дозволяє управляти спеціальними даними по клієнтам і завдань, а також переносити їх за допомогою компактної флеш-карти на свій ПК. Крім того, система TELEMATICS дозволяє стежити за виконанням відповідного завдання в режимі онлайн.
3. Система управління завданнями (другий етап використання): картування врожайності
Крім управління завданнями в новій моделі JAGUAR передбачена функція картування врожайності. За допомогою QUANTIMETER і сенсорів вимірювання сухої маси визначається врожайність. В цей же час CEBIS доповнює інформацію даними про географічні координати, використовуючи супутники GPS. Всі виміряні значення зберігаються і можуть передаватися. Вхідне в обсяг поставки програмне забезпечення AGROCOM MAP START дозволяє створювати інформативні карти врожайності, на основі яких можна планувати подальше виробництво.

Точність і зручність. Системи рульового управління.

Системи рульового керування. Кормозбиральний комбайн CLAAS JAGUAR 900


Огляд з CAM PILOT.
Система CAM PILOT здійснює управління JAGUAR разом з PICK UP. Валок розпізнається камерою з двома об'єктивами в тривимірному зображенні. Сигнали відхилення від форми і напрямки надсилаються на систему управління. Автопілот реагує на ці команди. Це сприяє полегшенню праці механізатора при швидкості руху до 15 км / год, а також забезпечує прибирання без втрат.

Ведення машини за допомогою GPS PILOT.
Використовує супутникові сигнали система GPS PILOT веде JAGUAR строго по паралельних лініях або по постійно повторючим контурам вздовж кромки поля. Система дозволяє повністю використовувати всю ширину захвату машини і зменшує накладення прибраних ділянок. Це гарантує високу якість роботи і скорочення витрат часу - незалежно від освітленості і погодних умов.

Системи рульового керування. Кормозбиральний комбайн CLAAS JAGUAR 900

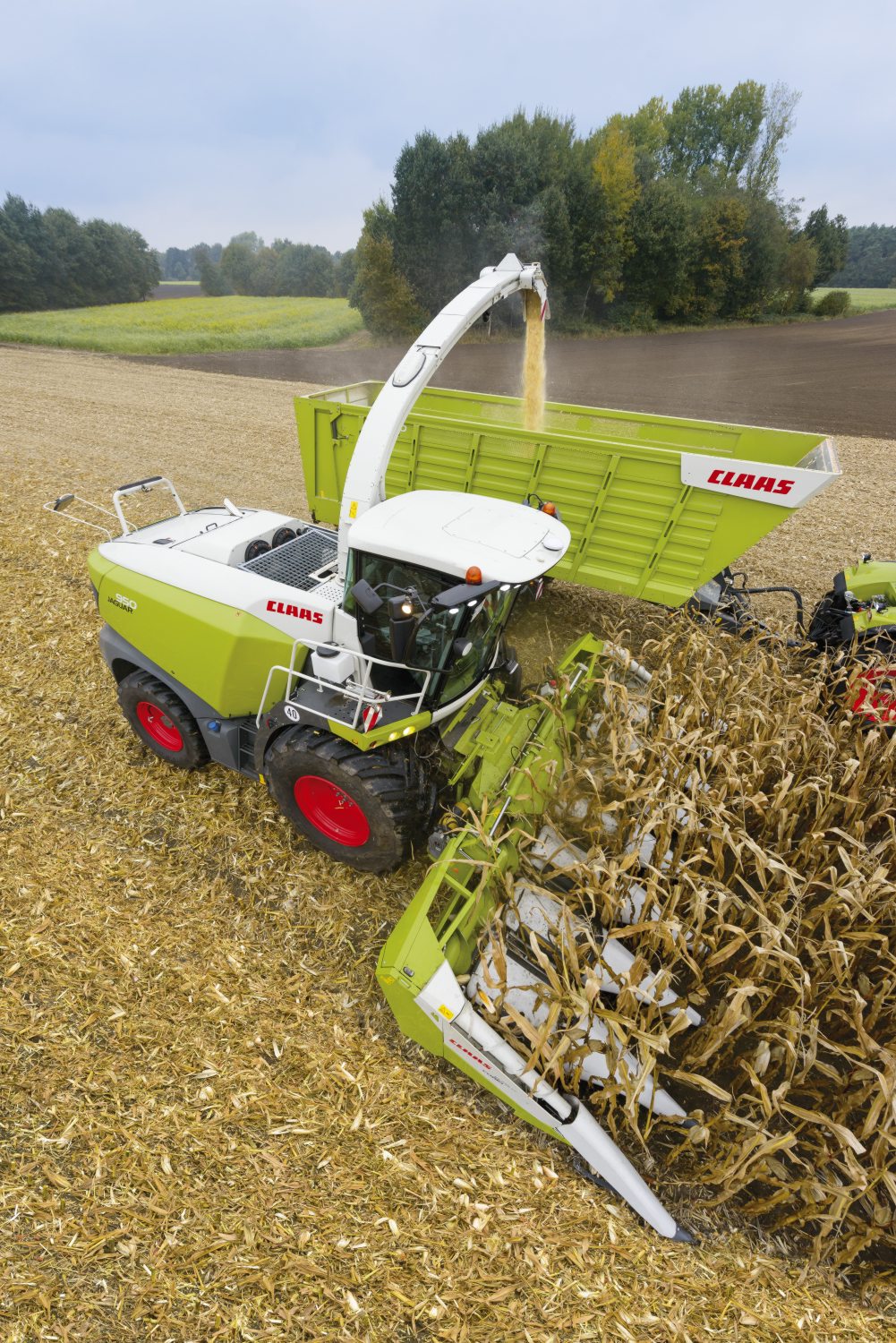

Зондування за допомогою AUTO PILOT.
При збиранні кукурудзи автопілот допомагає роботі приставки для кукурудзи, слідуючи по рядах кукурудзи. Кожна з двох скоб-копірів копіює рельєф ґрунту одного ряду кукурудзи. Відповідним чином сигнали копірів перетворюються в імпульси автопілота. Дворядне копіювання дозволяє здійснювати автоматичне керування в рядах шириною від 37,5 см до 80 см.


Потужність і ефективність. Технологія двигунів.

Двигун. Кормозбиральний комбайн CLAAS JAGUAR 900


Продумана концепція.
CLAAS POWER SYSTEMS охоплює всі технологічні аспекти та пропонує оптимальний двигун для узгодженої загальної системи. Скористайтеся перевагами максимальної ефективності на ринку.
У JAGUAR 980 і JAGUAR 970 встановлюються великі двигуни MAN V12 і V8. Ці двигуни характеризуються високою стабільністю ходу і надзвичайним ККД. Моделі JAGUAR 960-940 комплектуються високопотужними двигунами Mercedes-Benz.
Для дуже довгих робочих днів компанія CLAAS пропонує в JAGUAR 900-й серії великий паливний бак об'ємом до 1500 л. Всі моделі JAGUAR серійно оснащені пневматичною системою очищення.

  • Низький рівень витрат дизельного палива
  • Неймовірно великий паливний бак
  • Дуже висока плавність ходу
  • Висока економічність
  • Оптимальна доступність
  • Ефективний пристрій обертового уловлювання пилу і бруду
  • Великі повітроводи для виходу гарячого повітря двигуна
  • Тривалі інтервали техобслуговування до 500 годин робот



Потужність

Об'єм двигуна
Двигуни JAGUAR
Тип
кВт1
к.с.1
л
980 с MAN V122
D2862
650
884
24,24
970 с MAN V82
D2868
570
775
16,16
960 с MB V8
OM 502
480
653
15,93
950 с MB V8
OM 502
390
530
15,93
940 с MB V8
OM 502
350
476
15,93

ECE R 120 при 1800 об / хв
2 Поскольку потужність двигуна перевищує 560 кВт, JAGUAR 980 і 970 відповідно до законодавства не підпадають під дію норм токсичності ВГ.


JAGUAR
Бак для палива
Дод. бак для палива (опція)
Загальний об'єм бака
980–940
1200 л
300 л
1500 л

Ефективність та безпечність. DYNAMIC COOLING.

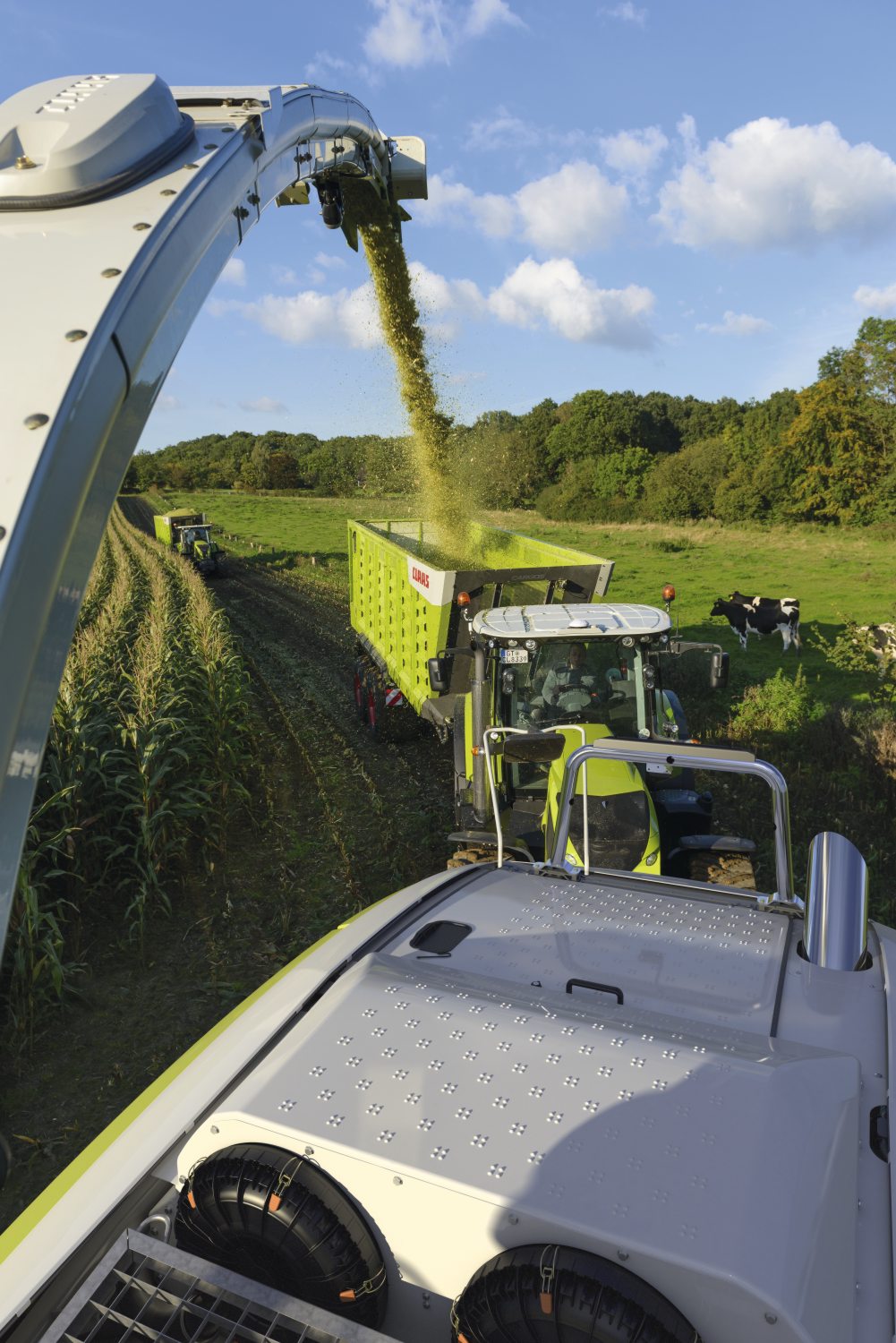

Система охолодження. Кормозбиральний комбайн CLAAS JAGUAR 900


Продумана конструкція.
Радіатори, розташовані на JAGUAR один над одним, забезпечують ефективне охолодження при будь-яких умовах збирання. За рахунок великої площі поверхні сітчастого фільтра знижується швидкість потоку повітря і, відповідно, забруднення. Сітка очищається обертовим всмоктуючим рукавом.
Поступаючий з радіатора повітря цілеспрямовано проводиться над двигуном і практично безперешкодно виходить з великого воздуховипускного отвору в задній частині JAGUAR. Це дозволяє прекрасно справлятися з роботою навіть при екстремально високих зовнішніх температурах.
У JAGUAR 980 і JAGUAR 970 капот двигуна відкривається автоматично, забезпечуючи ще більш швидкий відтік гарячого повітря.

Система охолодження. Кормозбиральний комбайн CLAAS JAGUAR 900

DYNAMIC COOLING. Охолоджує рівно стільки, скільки потрібно.
У серії JAGUAR 900 опціонально встановлюється високоефективний варіаторний привід. Система DYNAMIC COOLING розпізнає потребу в охолодженні всіх трьох охолоджуючих блоків: двигуна, системи наддуву і гідравлічного масла. При частковому навантаженні або русі по дорозі часто досить мала кількість оборотів вентилятору, що дозволяє економити енергію до 20 кВт, а значить ви економите паливо.

Система охолодження. Кормозбиральний комбайн CLAAS JAGUAR 900


При експлуатації в жарких регіонах DYNAMIC COOLING забезпечує зниження потужності вентилятора навіть на величину до 15% в порівнянні зі стандартною системою охолодження. Це забезпечує можливість тривалого використання.

  • Високоефективний варіаторний привід
  • Економія потужності до 20 кВт
  • Резерв частоти обертання до 15% для пікових навантажень

CRUISE PILOT для JAGUAR 980-940.

CRUISE PILOT. Кормозбиральний комбайн CLAAS JAGUAR 900

Оптимальне навантаження двигуна.
Автоматичне регулювання швидкості руху за допомогою CRUISE PILOT служить для забезпечення оптимального завантаження двигуна JAGUAR. Комбайнер задає в CEBIS бажаний рівень завантаження двигуна, встановивши відповідним чином частоту обертання. CRUISE PILOT активується просто за допомогою багатофункціонального важеля.
Тепер JAGUAR постійно прагне рухатися із заданою частотою обертання. У разі різкого збільшення обсягу рослинного матеріалу швидкість руху знижується автоматично. При подальшому зниженні обсягу рослинного матеріалу JAGUAR підвищує швидкість руху до тих пір, поки не буде досягнутий заданий рівень завантаження двигуна. Принцип регулювання грунтується на розпізнаванні потоку матеріалу і завантаження двигуна.

CRUISE PILOT. Кормозбиральний комбайн CLAAS JAGUAR 900


CRUISE PILOT - це режим їзди. Ви вибираєте відповідну стратегію:

  • Постійна швидкість
  • Постійна продуктивність
  • Завантаження двигуна

CRUISE PILOT. Кормозбиральний комбайн CLAAS JAGUAR 900

За допомогою поворотної кнопки HOTKEY обраний режим можна на ходу підлаштовувати під умови експлуатації.
переваги:

  • Високий ступінь комфорту механізатора
  • Максимальна ефективність JAGUAR

Інтелектуальне управління і ефективність. DYNAMIC POWER.

DYNAMIC POWER. Кормозбиральний комбайн CLAAS JAGUAR 900


Якраз стільки потужності, скільки потрібно.
Моделі JAGUAR 980 і 940 можуть оснащуватися автоматичною системою адаптації потужності двигуна DYNAMIC POWER.
Максимальна ефективність і продуктивність забезпечується в діапазоні повного навантаження. При частковому навантаженні потужність двигуна автоматично знижується, завдяки чому досягається економія палива до 10,6%.
Десять ступенів потужності дозволяють системі DYNAMIC POWER адаптувати крутний момент до умов експлуатації. Таким чином забезпечується робота в найбільш ефективному діапазоні частоти обертання.

  • Економія дизельного палива в діапазоні часткових навантажень
  • Використання з автоматом контролю швидкості

Потужність двигуна в л.с.

На вибір
JAGUAR
Ступінь
9801
9701
960
950
940
Максимальна потужність
10
884
775
653
530
476

9
823
725
615
504
456

8
762
674
577
478
435
Висока потужність
7
700
624
538
453
415

6
639
574
500
427
394

5
578
524
463
401
374

4
517
473
424
375
354
Нормальна потужність
3
455
423
386
350
333

2
394
373
348
324
313

1
333
322
310
299
292

хв.
272
272
272
272
272

DYNAMIC POWER - функціональне розширення для JAGUAR 980-940.

DYNAMIC POWER. Кормозбиральний комбайн CLAAS JAGUAR 900


Максимальна продуктивність при в'їзді в загон.
Перед в'їздом в загон система DYNAMIC POWER перемикається на максимальну характеристику двигуна. Це забезпечується за рахунок продуманого поєднання завантаження двигуна, швидкості руху і робочого положення. Якщо після в'їзду в загонками максимальна потужність не потрібна, система DYNAMIC POWER вибирає відповідну характеристику.
Вибір потужності двигуна.

  • Максимальна потужність
  • Висока потужність
  • Нормальна потужність

DYNAMIC POWER. Кормозбиральний комбайн CLAAS JAGUAR 900

Зсув моменту перемикання.
При зниженні робочої частоти обертання в CEBIS точки перемикання ступенів продуктивності зміщуються в більш низький діапазон частоти обертання.

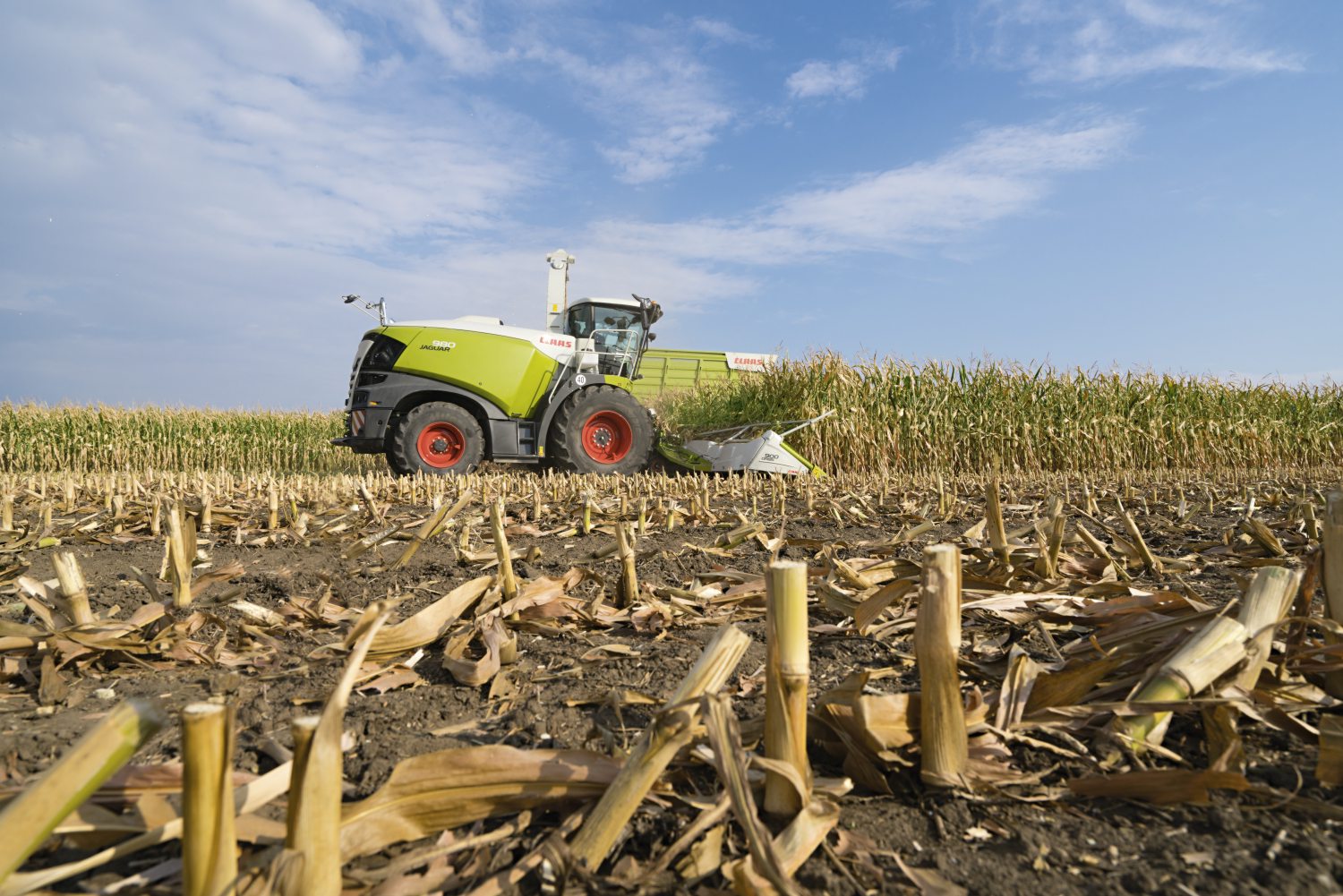

Потужність і маневреність. Ходова частина.

Мала вага, велика тяга.
Комбайн JAGUAR 900-й серії відрізняється ідеальним розподілом ваги і має невелику власну вагу. Мала вага економить паливо. До того ж, на дорозі привід ходової частини, керований електронікою, автоматично регулює швидкість обертання двигуна і точно погоджує її з необхідною потужністю. Тому JAGUAR, наприклад, рухається на максимальній швидкості з сильно зменшеною частотою обертання двигуна. Це знижує як витрата дизельного палива, так і рівень шуму.
При їзді комбайна JAGUAR з класичним приводом на два колеса повний привід POWER TRAC механічно повністю виключений. При включенні POWER TRAC тяга збільшується до 40%.
Гнучке заднє баластування забезпечує додатковий захист JAGUAR від наїзду.



Ходова частина. Кормозбиральний комбайн CLAAS JAGUAR 900

Більш вузький розворот, поліпшена прохідність.
Навіть зі стандартними шинами кліренс JAGUAR становить 450 мм. Якщо потрібно більше, в якості опції можна вибрати нові шини великого розміру, спереду максимально 900/60 R 38 з Ø 2,05 м, ззаду максимально 620/70 R 30. Поліпшенню маневреності сприяє нова геометрія задньої осі з радіусом розвороту 12,50 м (в залежності від варіанту шин).

Переваги:

  • Просте, інтуїтивно зрозуміле і зручне управління
  • Двоступеневt перемикання передач за допомогою зручного перемикача
  • Гальмо стоянки, що автоматично включається після зупинки двигуна
  • Шини великого розміру
  • Малий радіус розвороту
  • Великий кліренс
  • Мала власна вага
  • Ексклюзивнbq пристрій регулювання тиску в шинах
  • При русі назад зображення камери заднього виду відображається на дисплеї CEBIS


Ексклюзивна функція в секторі кормозбиральних комбайнів: регулювання тиску в шинах натисканням кнопки.

У вологих умовах або на полях зі зниженою несучою здатністю тиск повітря в передніх шинах можна зручно регулювати з кабіни. Перемикання між режимом руху по дорогах і режимом роботи в полі здійснюється автоматично.
Знижений тиск в шинах сприяє більш щадному впливу на грунт, забезпечує максимальне зчеплення і найвища зручність управління. Польове порівняння, проведене Університетом прикладних наук Південної Вестфалії, продемонструвало, що зниження тиску повітря в шинах з 2,0 бар до 1,2 бар здатне забезпечити 5-відсоткову економію дизельного палива.

Ходова частина. Кормозбиральний комбайн CLAAS JAGUAR 900


Наочність і простота. Гідравліка та електрообладнання

Гідравліка та електрообладнання.Кормозбиральний комбайн CLAAS JAGUAR 900


Гідросистема.
Секції гідророзподілення розташовані в добре доступному для огляду місці з лівого боку машини. Пропорційні клапани секцій для управління силосопровода і приставкою дозволяють забезпечити більш плавне управління при автоматичній роботі. Для забезпечення більш рівномірної стерні навіть на високій швидкості руху швидкість процесу відхилення функції поперечного копіювання ORBIS може бути адаптована в CEBIS відповідним чином.
При досягненні краю поля і піднятті приставки функція гасіння коливань автоматично активується після виходу з робочої висоти. Це поліпшення комфорту захищає машину, наприклад, при обприскуванні. Приставка амортизує з відповідним рівнем плавності.

  • Швидке виконання функціональних команд
  • Ефективне управління завдяки пропорційним клапанів
  • Економічне техобслуговування завдяки невеликій ємності заправки маслом

Гідравліка та електрообладнання.Кормозбиральний комбайн CLAAS JAGUAR 900

Електрообладнання.
Для простого і зручного управління потрібна надійна електрична система. Всі важливі компоненти JAGUAR надійно і централізовано розміщені в кабіні. Додатковий блок в зоні для обслуговування JAGUAR забезпечує просту адаптацію додаткових пристроїв, наприклад, дооснащення наступних компонентів:

  • PROFI CAM
  • AUTO FILL
  • ACTISILER 20
  • Датчик вмісту азоту (NIR)
  • Дод. бак для палива 300 л
  • Пристрій регулювання зазору прискорювача
  • Система регулювання тиску в шинах
  • DYNAMIC COOLING

Переваги:

  • Надійне розташування електроустаткування в кабіні
  • Безпечні і високоякісні кабельні з'єднання
  • Високоякісний блок для адаптації додаткових опцій

Гідравліка та електрообладнання.Кормозбиральний комбайн CLAAS JAGUAR 900


Неперевершений і ефективний. Привід.



Кормозбиральний комбайн CLAAS JAGUAR 900

Виправдалася на практиці і орієнтована на майбутнє.
Привідна система CLAAS з високим ККД при порівнянні на ринку підкорює простотою. Подрібнюючі органи приводяться в дію через довгу клинопасову передачу, яка потребує техобслуговування, безпосередньо від колінчастого валу двигуна. Концепція, що не втратила свою перевагу протягом багатьох років після розробки.
Комфортабельний і простий.

  • Привід підпресовуючого валка вбудований в головний привід
  • Завдяки приводу COMFORT CUT для підпресовуючих вальців можна плавно регулювати довжину різання з кабіни під час руху
  • Для забезпечення максимальної надійності та витривалості, а також тривалого терміну служби подаючий пристрій оснащений міцними редукторами з підшипниками і зубчатими шестернями, що мають великий запас міцності
  • Приставні механізми з механічним приводом з'єднуються з комбайном JAGUAR за допомогою швидкороз'ємної муфти

Кормозбиральний комбайн CLAAS JAGUAR 900

Швидкість і простота. Унікальна концепція техобслуговування.

Обслуговування. Кормозбиральний комбайн CLAAS JAGUAR 900


Просте обслуговування, навіть в темряві.
Під бічними і задніми кришками кузова, а також у відсіку для інструменту і батареї встановлені фари робочого освітлення. Ручний ліхтар з магнітним кріпленням забезпечує підсвічування в передній частині.
Впевненість в темряві.
Завдяки серійній функції залишкового світла, робочі фари продовжують працювати після відключення запалювання протягом 60 секунд. Завдяки опції сервісного освітлення здійснюється підсвічування ступенів сходів. Завдяки цьому рішенню, водій може безпечно вийти з кабіни в темряві.

Економія часу, енергії і сили.

  • QUICK ACCESS: перевірка стану подрібнюючих органів виконується за кілька хвилин
  • Просторий відсік для інструментів і приладдя, все знаходиться під рукою
  • Запасу мастила 16 л при використанні автоматичної системи централізованого мастила вистачить приблизно на 280 годин роботи з зернодробаркою Corncracker (близько 500 годин роботи без вбудованої зернодробилки)
  • Серійно заповнена високоякісною змазкою для підшипників кочення Shell Alvania RL3 / K3 для дуже високої температурної стабільності, низьких втрат на тертя і тривалого терміну експлуатації
  • Великі бічні кришки з новою системою відкривання забезпечують безперешкодний доступ до системи охолодження, зернодробарка і прискорювача
  • Відмінний доступ до повітряних фільтрів, які встановлені зоні без пилу, максимальні інтервали ТО
  • Гальмівна система, яка не потребує ТО
  • У разі необхідності два працівника зможуть демонтувати прискорювач за годину
  • Опціонально: гідравлічна олива, яке біологічно розщеплюється



Прямолінійність і висока швидкість. Потік матеріалу.

Максимальна пропускна здатність при низькій витраті енергії.

Потік маси. Кормозбиральний комбайн CLAAS JAGUAR 900


Оптимальне транспортування маси багато в чому визначає щоденну продуктивність роботи. Маса рухається через всю машину по прямій лінії, не змінюючи напрямок руху. При цьому не має ніякого значення, чи проводиться прибирання трави або збирання кукурудзи на силос з зернодробаркою Corncracker. Швидкість потоку наростає від вузла до вузла, а встановлені V-подібно ножі і прискорюючі лопатки центрують його. Цим забезпечується максимальна продуктивність при мінімально можливій витраті енергії і гарантується висока експлуатаційна надійність. JAGUAR доводить це знову і знову - дивовижними результатами виміряній витраті палива в л/т.
Потік маси. Кормозбиральний комбайн CLAAS JAGUAR 900

1. Живильний апарат

  • Подаючі вальці з розкриттям до 180 мм для высокої пропускної здатності
  • Постійна сила попереднього пресування для найвищої якості подрібнення
  • Швидкий доступ до ножового барабану завдяки системі QUICK ACCESS

2. Ножовий барабан V-MAX

  • Ножі V-MAX встановлюються до упору, налаштування не потрібне

3. MULTI CROP CRACKER

  • Оптимальна система для відповідної обробки

4. Плавне прискорення

  • Зазор регулюється з кабіни для простого управління і високої ефективності

Потужність і надійність. Живильний апарат.

Живильний апарат. Кормозбиральний комбайн CLAAS JAGUAR 900

Стабільна довжина подрібнення.
Живильний апарат JAGUAR сильний, економний і може адаптуватися до різних умов збирання. Привід COMFORT CUT, інтегрований в головну трансмісію, забезпечує значну перевагу: при зміні частоти обертання двигуна і барабана аналогічним чином змінюється швидкість обертання приводу COMFORT CUT. Результат - стабільна довжина подрібнення. Комбайнер встановлює необхідну довжину різання в CEBIS. Також можлива безступінчата регулювання довжини різання під час роботи.

Живильний апарат. Кормозбиральний комбайн CLAAS JAGUAR 900


COMFORT CUT.

  • Плавне регулювання довжини різання
  • Потужний привід
  • Кріплення гідронасосу з демпфуванням коливань
  • Потужне реверсування
  • Моментальна зупинка без зносу при виявленні сторонніх предметів

Автоматичне регулювання довжини різання.
Довжина різання за бажанням може бути адаптована за рівнем виміряної сухої маси. За допомогою CEBIS механізатор може встановити межі регулювання. При рівні сухої маси, наприклад, 40% довжина різки встановлюється на 4 мм, а при рівні 30% - на 8 мм. Таким чином JAGUAR автоматично забезпечує найкращу якість силосу для оптимального зберігання в силососховищі, в тому числі для площ з нерівномірним рівнем сухої маси.

Стабільність і потужність. Попереднє пресування.

Безперервне попереднє пресування.
Амортизатор у вигляді гідроциліндра підтримує рівномірний розподіл зусилля попереднього пресування на верхніх подаючих вальцях і таким чином забезпечує оптимальне попереднє пресування. Якщо, наприклад, передній валик несподівано відхилиться внаслідок нерівномірної подачі (зміна форми валка), то амортизатор буде протидіяти відхиляючому зусиллю завдяки дроселюванню робочої рідини.
Додатковий тяговий циліндр.
Цей тяговий циліндр забезпечує постійний тиск на всьому діапазоні ходу. Воно діє як зусилля попереднього пресування безпосередньо на задньому верхньому підпресовуючому вальцю. На відміну від пружини циліндр забезпечує оптимальне зусилля попереднього пресування в будь-яких умовах роботи. Перш за все при в'їзді та виїзді з насаджень ця система попереднього пресування, яка не залежить від висоти шару, гарантує стабільну якість подрібнення. Крім того, рослинна маса проходить через подрібнюючий барабан більш спокійно і контрольовано.

Універсальність і зручність обслуговування. Измельчающий барабан V-MAX.

Подрібнюючий барабан. Кормозбиральний комбайн CLAAS JAGUAR 900

Оптимальна доступність.
Високий комфорт технічного обслуговування знижує час наладки: система QUICK ACCESS пропонує різні можливості швидкого виконання робіт з технічного обслуговування. Добре показала себе система швидкого огляду з V-подібним відкриванням між живильним апаратом і корпусом барабана забезпечує доступ навіть до встановленої приставки. Альтернативний варіант: шляхом відкидання подаючої камери в бік забезпечується швидкий і зручний доступ до подрібнюючого барабану. Завдяки швидкодіючим з'єднанням демонтаж приставки здійснюється дуже швидко.

Подрібнюючий барабан. Кормозбиральний комбайн CLAAS JAGUAR 900

Чотири варіанти, безліч переваг.
CLAAS пропонує подрібнюючий барабан V-MAX, відповідаючий різноманітним вимогам, з чотирма варіантами комплектації ножів: V36, V28, V24, V20. Цей асортимент забезпечує діапазон довжини подрібнення від 3,5 мм до 53 мм. У вас безліч переваг:

  • Найкраща якість подрібнення завдяки точному різу
  • Найвища легкість ходу: листоподібна форма ножів забезпечує відмінний потік матеріалу
  • Висока стабільність: завдяки способу кріплення ножів ріжуча сила приймається безпосередньо із зірочки барабана
  • Найпростіший монтаж: кожен ніж прикручений до зірочки барабана за допомогою всього лише двох болтів
  • Новинка: налаштування ножів не потрібно. Ножі кріпляться фітингами, які слугують як шаблони, безпосередньо до зірочки барабана і пригвинчуються - ви економите багато часу на монтажі ножів
  • Регулювання ножів не потрібно

Подрібнюючий барабан. Кормозбиральний комбайн CLAAS JAGUAR 900

Окремі сегменти.
Измельчающий барабан V-MAX складається з окремих сегментів. Вирішальну перевагу: багато частин з'єднані різьбовими з'єднаннями окремо і тому при необхідності можуть бути просто замінені. JAGUAR комплектується на заводі універсальними ножами, що дозволяють працювати з усіма культурами.

Подрібнюючий барабан. Кормозбиральний комбайн CLAAS JAGUAR 900

Спеціальні ножі для ккурудзи.
Для збирання кукурудзи CLAAS пропонує спеціальний варіант ножів. Оскільки при збиранні кукурудзи небезпека пошкодження камінням відсутня, ножі виконані відповідним чином: тонке, котре піднімалося ближче до протіворежущей пластині лезо ножа підвищує якість подрібнення і знижує витрати на заточку.

Подрібнюючий барабан. Кормозбиральний комбайн CLAAS JAGUAR 900

Заточка ножів по пропускній здатності.
У CEBIS можна задати, коли слід заточувати ножі подрібнюючого барабана V-MAX. Є два варіанти для виклику повідомлення з відповідною вказівкою. Ви або просто задаєте час, або вибираєте певну кількість циклів шліфування. Або ж ви можете визначити витрата, після якого має з'явитися нагадування про наступну заточування ножів. Це допоможе вам найкращим чином контролювати процес заточки.
Після заточування ножів необхідно налаштувати протиріжучу пластину. Ця функція також активується в системі CEBIS.

Зернодробарки CLAAS Corncracker.

Corncracker. Кормозбиральний комбайн CLAAS JAGUAR 900

MULTI CROP CRACKER.
Зернодробарка MULTI CROP CRACKER (MCC) відрізняється міцною конструкцією і герметичним корпусом. Її основна перевага полягає в гнучкості використання. Легкий доступ до вальців забезпечує їх швидку заміну. Зернодробарка MCC поставляється в двох розмірах: MCC CLASSIC M (M = Medium, із середнім діаметром вальців 196 мм) для комбайнів з потужністю двигуна до 626 к.с. і MCC CLASSIC L (L = Large, з великим діаметром вальців 250 мм) для JAGUAR 950-й серії і вище потужністю 585 к.с.

Corncracker. Кормозбиральний комбайн CLAAS JAGUAR 900

MULTI CROP CRACKER CLASSIC.
Традиційна зернодробарка MCC CLASSIC оснащена вальцями з пилкоподібним профілем і в серійній комплектації працює з різницею частот обертання 30%. Ця система успішно застосовується для прибирання короткї кукурудзи, наприклад, для використання в біогазових установках, а також для заготівлі силосу для відгодівлі молочної та м'ясногї худоби. Інші вальці з іншою кількістю зубів використовуються в основному для великого подрібнення кукурудзяного силосу. При збільшенні різниці частот обертання досягається потрібна інтенсивність подрібнення силосу.

Corncracker. Кормозбиральний комбайн CLAAS JAGUAR 900

НОВИНКА: MULTI CROP CRACKER MAX.
Вальці MCC MAX розроблені для подрібнення кукурудзяного силосу на довжину 7-22 мм. 30 кільцевих сегментів мають пилкоподібний профіль. Завдяки розташуванню і спеціальної геометрії кільцевих сегментів обробка здійснюється не тільки за рахунок плющення і тертя, але і за рахунок різання. Це дозволяє здійснювати більш інтенсивну обробку кукурудзяних зерен і розщеплювати стебла на окремі волокна.
Можливості застосування MCC MAX охоплюють порівняно з традиційним зерноподрібнюючим обладнанням значно ширший діапазон довжини різання і сухої маси при високій якості обробки. Для підрядних фірм, товариств по спільному використанню техніки й аграрних господарств MCC MAX є новим технічним рішенням, за допомогою якого вони можуть задовольняти найрізноманітніші вимоги клієнтів щодо заготівлі корму без налаштування обладнання машини.

Corncracker. Кормозбиральний комбайн CLAAS JAGUAR 900

НОВИНКА: MULTI CROP CRACKER SHREDLAGE®.
Компанія CLAAS отримала ліцензію на використання американської технології SHREDLAGE®. Ця технологія передбачає більш інтенсивне подрібнення кукурудзи на довжину 26-30 мм. Вальці SHREDLAGE® з пилкоподібним профілем і додатковою протихідною спіральною канавкою працюють з різницею частот обертання 50%. Це дозволяє зернодробарці MCC SHREDLAGE® повністю розтирати кукурудзяні зерна і подрібнювати стрижні качанів.
Крім того, листя ефективно розщеплюються на волокнисту масу. Стебла спеціально провертаються через спіральну канавку і розплющуються, при цьому зі стебел віддаляється оболонка. Одночасно м'яка внутрішня частина піддається поділу в поздовжньому напрямку. Сильно подрібнена рослинна маса дуже добре ущільнюється, так як вона практично не пружинить.

Кукурудзяний силос, подрібнений за технологією SHREDLAGE®.
Інтенсивне розщеплення матеріалу дозволяє багаторазово збільшити його поверхню, що істотно покращує бактеріальну ферментацію при силосуванні і перш за все при перетравленні в рубці шлунка корови. Дослідження університету Вісконсіна (США) показали, що технологія SHREDLAGE® дозволяє істотно збільшити структурну дію кукурудзяного силосу в рубці і одночасно поліпшити перетравлюваність крохмалю, що міститься у всіх частинах кукурудзи. Завдяки цьому приріст щоденних надоїв в досліджуваних стадах склав до двох літрів на корову. Крім того, легкозасвоювана структура силосу позитивно вплинула на здоров'я поголів'я.
Крім поліпшення надоїв і здоров'я худоби технологія SHREDLAGE® дає виробникам молока інші переваги. Адже завдяки оптимальному розщепленню крохмалю вдалося знизити кількість корму при одночасному збільшенні надоїв. Також можна обмежити додавання таких структурних компонентів, як солома, або навіть зовсім обійтися без них, що знову ж таки забезпечує істотну економію.
Вимога до обробки рослинної маси.
Головна вимога: настільки інтенсивно, наскільки необхідно. Це також відноситься до розміру зазору між вальцями і інтенсивності подрібнення рослинної маси. Інтенсивна обробка рослинної маси збільшує споживання енергії JAGUAR, тому необхідно враховувати додаткові витрати на прибирання.
Переваги:

  • Унікальна технологія
  • Простий монтаж і демонтаж завдяки легкому доступу
  • Дуже міцна конструкція завдяки збільшеним підшипниковим вузлам та герметизированній конструкції корпусу
  • Висока продуктивність при максимальній якості подрібнення
  • Відмінний доступ для техобслуговування або заміни вальців
  • Гідравлічна система натягу ременів для максимальної передачі зусилля, яка не вимагає постійного техобслуговування

Динамічний і добре доступний. Вихідний прискорювач.

Вихідний прискорювач. Кормозбиральний комбайн CLAAS JAGUAR 900


Економія при прискоренні.
Місце розташування прискорювача в JAGUAR вибрано бездоганно. Він може оптимально виконувати свої завдання: надання потоку маси швидкості і впевнене подання матеріалу. V-подібно розташовані лопаті утримують масу по центру, що знижує знос бічних стінок силосопровода. Завдяки відсутності різких змін напрямку потоку, потреба в потужності приводу не висока.
Під час роботи з важкими кормами зазор між прискорювачем і задньою стінкою може бути збільшений за допомогою гідравліки до 10 мм. Це істотно знижує споживану потужність. Якщо при роботі, наприклад, з дуже сухою травою потрібна висока потужність кидка, то можна встановити дуже вузький зазор. Ці налаштування можна виконувати в CEBIS на ходу, а також автоматизувати їх в режимі подрібнення.

Вихідний прискорювач. Кормозбиральний комбайн CLAAS JAGUAR 900

Неймовірно швидке розбирання.
Для очищення після збирання або при заміні зношених частин CLAAS пропонує прості рішення. Наприклад, демонтаж прискорювального барабана. Двоє людей впораються з цією операцією за одну годину.

Безперервність і точність. Визначення поточної пропускної здатності.

Вимірювання продуктивності. Кормозбиральний комбайн CLAAS JAGUAR 900


Вимірювання сухої речовини за допомогою датчика для аналізу в ближній інфрачервоній області.
Безперервне вимірювання сухої речовини значно покращує точність виміру. Датчик для аналізу в ближній інфрачервоній області з 20 вимірами в секунду забезпечує дуже високу точність - ідеально для документування даних прибирання для подальшого використання.

  • Діапазон вимірювань: трава: 24-65% сухої речовини
  • Діапазон вимірювань: силос з листостеблевої маси: 24-60% сухої речовини
  • Діапазон вимірювань: кукурудза: 20-60% сухої речовини

Вимірювання продуктивності. Кормозбиральний комбайн CLAAS JAGUAR 900

Вимірювання пропускної здатності за допомогою QUANTIMETER.
Проводиться постійна індикація положення верхнього заднього вальця. Разом з такими параметрами, як ширина і швидкість втягування, постійно вимірюється обсяг потоку. Для забезпечення максимальної точності (т / га) потрібно контрольне зважування для різних ступенів зрілості і при зміні сортів. Завдяки зворотного калібрування нового значення для калібрування можливо контрольне зважування з затримкою між початком і зупинкою.

Вимірювання продуктивності. Кормозбиральний комбайн CLAAS JAGUAR 900



Концентрація і точність. Системи для силосних добавок.

Добавки для відмінної якості силосу.

Системи для силосных добавок. Кормозбиральний комбайн CLAAS JAGUAR 900

В даний час добавки для силосу відносяться до стандартних послуг, що надаються професійними підрядниками. Легкозаповнюваний бак для добавок, який входить в серійну комплектацію, дозволяє перевозити до 375 л рідини. Змішана силосна добавка впорскується безпосередньо у викидаючий прискорювач.

  • Обсяг баку 375 л
  • Гнучкі можливості заповнення і очищення
  • Дозування в діапазоні від 30 до 400 л / год
  • Дозування в залежності від продуктивності в діапазоні від 0,5 до 2 л / т (до 200 т / год)
  • Можливо дозування по сухій масі
  • Прозора трубка для зовнішньої індикації рівня

За допомогою CEBIS виконується управління дозуванням. Крім того, водій інформується про рівень заповнення баків.

Системи для силосных добавок. Кормозбиральний комбайн CLAAS JAGUAR 900

ACTISILER 20 для точного дозування.
Є тенденція в бік зниження обсягу і збільшення концентрації. ACTISILER 20 поставляється опціонально, він точно дозує молочнокислі бактерії в концентрованому розчині. Управління обсягом дозування, реєстрація витраченого обсягу і контроль зручно забезпечуються системою CEBIS.

  • Окремий бак на 20 л для молочнокислих бактерій в розчині високої концентрації
  • Управління дозуванням здійснює CEBIS: фіксовано - від 200 мл / год до 7500 мл / год; за пропускною спроможністю - від 10 мл / т до 30 мл / т;
  • Можливо дозування по сухій масі

Обидві системи можна використовувати одночасно.

Системи для силосных добавок. Кормозбиральний комбайн CLAAS JAGUAR 900

Сфокусованість і точність. Викид.

Силосопровід. Кормозбиральний комбайн CLAAS JAGUAR 900

Силосопроводи. Модульна конструкція.
Силосопроводи відрізняється високою міцністю і малою власною вагою. Сконцентрований потік продукту підвищує точність вивантаження і зводить втрати до мінімуму. Модульна конструкція забезпечує швидку адаптацію до різної ширини захоплення. Три подовжуючі насадки (M / L / XL) забезпечують роботу до ширини захоплення 9 м. Металеві листи неробочої сторони вивантажної труби з'єднані болтами, і таким чином можуть бути швидко замінені.

Силосопровід. Кормозбиральний комбайн CLAAS JAGUAR 900

OPTI FILL. Високий комфорт обслуговування.
За допомогою системи оптимізованого управління силосопроводу OPTI FILL можна дуже зручно керувати процесом завантаження. Великий кут повороту до 225 ° забезпечує оптимальний огляд процесу. При повороті силосопроводу здійснюється автоматичне керування піддашком, забезпечуючи паралельність вивантаження і напрямку руху. Два запрограмованих положення силосопроводу полегшують процес повороту на краю поля, наприклад, якщо подрібнення здійснюється з одного боку поля в обох напрямках. Крім того, силосопроводи можна автоматично перевести в положення парковки натисканням кнопки.

AUTO FILL. Автоматичне заповнення транспортних засобів.
Система AUTO FILL заснована на принципі цифрової обробки 3D-зображень. Шляхом аналізу зображень з камери транспортного засобу, що рухається поряд, система може визначати як зовнішні краї, так і ступінь заповнення машини в будь-який її точці. Додатково система може також встановити ділянку попадання маси в машину, завдяки чому силосопроводи автоматично регулюється в поздовжньому і поперечному напрямку по відношенню до осі транспортного засобу, забезпечуючи таким чином оптимальне заповнення.

Силосопровід. Кормозбиральний комбайн CLAAS JAGUAR 900

Чистота і надійність. Прийом кормової маси.

PICK UP. Кормозбиральний комбайн CLAAS JAGUAR 900

Переваги у всьому. PICK UP 300 і 380.
При збільшенні продуктивності кормозбиральних комбайнів і підвищенні пропускної здатності все більшого значення набувають такі вимоги, як чистота подачі корму, довговічність техніки і простота управління. Підбирачі PICK UP 300 і 380 з робочою шириною 3,00 м або 3,80 м відповідають цим вимогам завдяки численним перевагам:

  • Малий діаметр підбирача з чотирма або п'ятьма граблинами забезпечує чистий підбір
  • При великих обсягах великий діаметр шнека дозволяє транспортувати масу найкращим чином
  • Надійний привід за допомогою двоступеневої коробки передач з простим керуванням
  • Проста заміна швидкозношуваних деталей після граничних навантажень
  • Ідеальна адаптація до рельєфу грунту завдяки відкидній рамі і відкидним копіюючим колесам (регулюються без застосування спеціальних інструментів)
  • Зручний монтаж і демонтаж на JAGUAR, привід за допомогою швидкороз'ємного з'єднання, центральний блокуючий пристрій на лівій стороні

Огляд з CAM PILOT.
Система CAM PILOT здійснює управління JAGUAR разом з PICK UP. Валок розпізнається камерою з двома об'єктивами в тривимірному зображенні. Сигнали відхилення від форми і напрямки надсилаються на систему управління. Автопілот реагує на ці команди. Це сприяє полегшенню праці механізатора при швидкості руху до 15 км / год, а також забезпечує прибирання без втрат.

PICK UP. Кормозбиральний комбайн CLAAS JAGUAR 900


Додатковий захист. STOP ROCK.
Детектор STOP ROCK відразу зупиняє живильник JAGUAR при виявленні твердого стороннього предмета, який перевищує встановлений механізатором розмір. Відповідні налаштування виконуються в CEBIS.

PICK UP. Кормозбиральний комбайн CLAAS JAGUAR 900

Пряме подрібнення. DIRECT DISC.

DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR 900


Скошування листостеблової маси за допомогою DIRECT DISC.
Незалежно від того, чи хочете ви отримувати високоякісні корми або ефективно видобувати біологічну енергію: одна робоча операція, і ви виконали як скошування, так і подрібнення.

DIRECT DISC 610/520
Рослинна маса зрізається дисковим косильним апаратом і потім за допомогою лопатевого валка надійно підводиться до подаючого шнеку і передається далі шнеком до живильника комбайна. Ця серія забезпечує відмінну якість роботи при збиранні дуже коротких культур висотою прибл. до 1,50 м, наприклад трави, бобових і зернових.


НОВИНКА: DIRECT DISC серії 600 і 500.
Скошування рослин виконується новим косильним брусом MAX CUT, який завдяки винесеними далеко вперед косильним дискам утворює акуратний малюнок стерні. Рослинна маса за допомогою потужного шнека дуже великого діаметра подається безпосередньо на силосоприбиральний комбайн. Нова серія демонструє особливо хороші результати при збиранні дуже високорослих культур висотою до 4 м, наприклад сорго. Для прибирання сильно зрощених посадок CLAAS пропонує прорізні ножі.

DIRECT DISC. Кормозбиральний комбайн CLAAS JAGUAR 900


Простота і зручність. Випробувано

  • Просто навісити і заблокувати, зчеплення зручно здійснюється за допомогою швидкодіючих муфт
  • Включення елементів подачі і косарного механізму з затримкою за часом дозволяє використовувати DIRECT DISC навіть при максимальному навантаженні
  • Три різних значення частоти обертання подаючих елементів для рівномірного потоку матеріалу і оптимальної якості подрібнення
  • Перевірений косильний брус DISCO (DD 610/520 з брусом P-CUT, DD 600/500 з брусом MAX CUT) для високої продуктивності і чистої якості різання
  • Скорочений час простою завдяки швидкій заміні ножів
  • Оптимальна адаптація до умов роботи за допомогою гідравлічного регулювання лопастного вальця по висоті
  • Простий доступ до подаючих елементів через великий сервісний отвір
  • Відмінне копіювання рельєфу грунту завдяки механічної бічній компенсації і ведення по змінним черевикам при регулюванні тиску на грунт
  • Опціонально бічні прорізні ножі

Потужність і гнучкість. ORBIS.

ORBIS. Кормозбиральний комбайн CLAAS JAGUAR 900


ORBIS. Прибирання незалежно від рядків.
Кукурудзяна приставка ORBIS поєднує світової практичний досвід використання з інноваційними ідеями в конструкції і системі приводу.

  • Зчіпка з JAGUAR за допомогою пристрою швидкої зчіпки
  • Робоча ширина 4,50 м, 6,00 м або 7,50
  • Оптимальний потік маси: поздовжня подача рослинного матеріалу забезпечує постійну якість подрібнення
  • Легкоходний привід: невелика необхідна потужність перемикання передач і оборотами при повному навантаженні
  • 3-ступінчаста КПП для ідеальної адаптації до умов збирання
  • Відмінне копіювання нерівностей грунту: геометрія хитаючої рами для ідеальної бічної компенсації
  • Опціонально з AUTO CONTOUR
  • Невеликі витрати на ТО

ORBIS. Кормозбиральний комбайн CLAAS JAGUAR 900

AUTO CONTOUR. Чудова адаптація до рельєфу грунту.
Система ORBIS обладнана хитаючою рамою, з'єднаною трьома важелями з основною рамою. Геометрія важелів забезпечує ідеальну бічну компенсацію. Механічне урівноваження відбувається при веденні ORBIS з невеликим тиском притиснення (CONTOUR) черевиків до грунту.
AUTO CONTOUR забезпечує таке урівноваження автоматично: обладнана зліва і справа скобами-копірами система ORBIS оптимально адаптується до рельєфу грунту.

ORBIS. Кормозбиральний комбайн CLAAS JAGUAR 900

Новинка: жатка ORBIS 600 SD пропонується паралельно з жаткою ORBIS 600.
Модель SD відмінно підходить для нормальних і низькорослих культур. Зовнішні модулі з маленькими дисками і додатковими вертикальними транспортують барабанами забезпечують дуже хороший потік рослинної маси. Крім того, забезпечується дуже короткий зріз стерні. ORBIS 600 з великими дисками відрізняється високою продуктивністю в умовах нормальної і дуже високої врожайності.

Новинка: інтегрована транспортна система.
При русі по дорогах вбудована в ORBIS ходова частина висунута. При русі по дорогах здійснюється активне управління гідравлічними циліндрами. Гаситель коливань забезпечує комфортабельне і безпечне рух по дорогах зі швидкістю до 40 км/г.

Міцність і надійність. RU 450.

RU 450. Кормозбиральний комбайн CLAAS JAGUAR 900

RU 450: робоча ширина до 4,50 м.
Концепція потоку маси заснована на трьох великих дискових ножах і подаючих дисках, які працюють у напрямку один до одного. Зрізані рослини лежать поверхнею зрізу на ножі і тим самим створюють при подачі ефект самозаточування ножів.
Шнек, число оборотів якого можна оптимально узгодити зі встановленою довжиною різання, забезпечує агресивний потік матеріалу. Проста конструкція, що забезпечує довговічність і надійність, надзвичайно добре себе зарекомендувала.

  • Низька споживана потужність
  • Безпечне транспортування маси в будь-яких умовах
  • Можливість включення і реверсування при повному навантаженні
  • Просте підключення за допомогою швидкодіючого з'єднання
RU 450. Кормозбиральний комбайн CLAAS JAGUAR 900

Корнаж: прибирання з початковідокремлювачем CONSPEED на JAGUAR.

CONSPEED. Кормозбиральний комбайн CLAAS JAGUAR 900

Корнаж - це кормова маса з високою концентрацією енергії. Переважно використовується для годівлі великої рогатої худоби, що вирощується з метою отримання м'яса і молока.
Рекомендоване додаткове обладнання для прибирання листостебельного силосу і корнажу:

  • Клиноподібна терткова планка за нерухомим упором для листостебельног силосу і корнажа
  • Тертковим днище для силосу і корнажу
  • Corncracker з вальцями з дрібними зубами і різницею швидкості обертання 60%

CONSPEED. Кормозбиральний комбайн CLAAS JAGUAR 900

Адаптер CLAAS.
Адаптер забезпечує можливість установки початковідокремлювача CONSPEED на JAGUAR.

Перевага в вартості завдяки пакетам оснащення.

Щоб полегшити вам вибір між окремими комплектуючими, ми пропонуємо для наших моделей JAGUAR варіант комплектації AUTO FILL. При складанні цього пакету наші експерти орієнтувалися на потреби замовників. Скористайтеся ідеальним поєднанням компонентів і додатково виграйте в ціні з цим варіантом комплектації.
Інформацію про наявність запитуйте у свого дилера.

Пакет AUTO FILL

AUTO FILL

  • Автоматичне заповнення транспортних засобів
  • Додаткове освітлення

Освітлення силосопровода

  • Одночасний поворот освітлення в напрямку кидка

OPTI FILL

  • Паралельне ведення кінцевих заслінок в напрямку збирання
  • Поворот на 70 см при одноразовому імпульсі важеля управління
  • Автоматична укладання силосопровода
  • Можливість збереження двох положень силосопровода, наприклад, справа / зліва

Камера заднього виду

  • Автоматичне перемикання монітора на вигляд з камери заднього виду під час руху заднім ходом

Витривалість і надійність. PREMIUM LINE.

Тепер в наявності на складі.
Для вимогливих умов збирання PREMIUM LINE пропонує деталі зі спеціальним покриттям і високу зносостійкість. Тривалий термін служби значно подовжує час експлуатації, що економить час і гроші.

  1. Зубчаста планка
  2. Змінна пластина, що живить апарат спереду зліва / справа
  3. Змінна пластина, що живить апарат ззаду зліва / справа
  4. Скребок гладкого валка
  5. Клин за протирізальною пластиною
  6. Змінні пластини бічних стінок зліва / справа
  7. Точильний камінь
  8. Днище барабана
  9. Направляюча
  10. Задня стінка трав'яної шахти
  11. Валки зернодробарки Corncracker
  12. Закидаючі лопатки
  13. Корпус прискорювача, двосекційний
  14. Корпус прискорювача, збоку зліва / справа
  15. Прискорювач, задня стінка
  16. Половина шахти, передня / задня
  17. Поворотне коло, пластина
  18. Всі змінні пластини силосопровода

JAGUAR

980
970
960
950
940

Двигун

Виробник

MAN
MAN
Mercedes-Benz
Mercedes-Benz
Mercedes-Benz
Тип

D2862
D2862
OM 502 LA
OM 502 LA
OM 502 LA
Циліндри

V12
V8
V8
V8
V8
Об'єм двигуна
л
24,24
16,16
15,93
15,93
15,93
Потужність двигуна при 1700 об/хв (ECE R 120)
кВт/к.с.
650/884
570/775
480/653
390/530
350/476
Паливний бак з додатковим баком
л
1200 + 300
1200 + 300
1200 + 300
1200 + 300
1200 + 300
Вимірювання витрати палива






DYNAMIC POWER






Ходова частина

Гідрооб'ємний привід ходової частини, двоступенева автоматична КПП OVERDRIVE






Блокування диференціала






Система регулювання тиску в шинах ведучого моста






Система регулювання тиску в шинах ведучого і керованого мостів






Керований міст, стандарт






Керований міст, 3 положення регулювання,
 2510, 2970, 3130 мм






Керований ведучий міст, POWER TRAC






Бак для води/силосних добавок, 375 л






ACTISILER 20, висококонцентрований, 20 л
л





Приставки

Кукурудзяна приставка ORBIS, RU (ряди / ширина)
Р/м
12 / 9, 10 / 7,5,
 8 / 6
12 / 9, 10 / 7,5,
 8 / 6
12 / 9, 10 / 7,5,
 8 / 6
10 / 7,5, 8 / 6,
 6 / 4,5
10 / 7,5, 8 / 6,
 6 / 4,5
Підбирач 380, 300, ширина захвату 3600 2620 мм






DIRECT DISC 600 P, 500 P, ширина захвату 5960 / 5130 мм






DIRECT DISC 600, 500, ширина захвату 5960/5130 мм






Привід приставки

Стандартний






З розгалуженим потоком потужності






Регульований






Живильний апарат

Ширина, 730 мм






Подають і подпрессовивают вальці, к-ть: 4






Гідравлічна система попереднього пресування






Плавне регулювання довжини зрізу COMFORT CUT






Ножовий барабан
Ширина, 750 мм






Диаметр, 630 мм






Комплект ножей

V20/2 x 10
 V10/2 x 5






V24/2 x 12
 V12/2 x 6






V28/2 x 14
 V14/2 x 7






V36/2 x 18
 V18/2 x 9
 V12/2 x 6






Автоматическая заточка ножей из кабины






Автоматическая регулировка противорежущей
 пластины из кабины






MULTI CROP CRACKER

MCC CLASSIC, M, диаметр 196 мм






MCC CLASSIC, L, диаметр 250 мм






MCC MAX, диаметр 265 мм






MCC SHREDLAGE®, M, диаметр 196 мм






MCC SHREDLAGE®, L, диаметр 250 мм






Выходной ускоритель

Ширина 680 мм






Діаметр 540 мм






Регулювання зазору, 2-10 мм






Силосопровід

Протинаїзний пристрій






Кут повороту, серійна комплектація, 210 °






Кут повороту з OPTI FILL / AUTO FILL, 225 °






Силосопровід S (до DD 520)






Подовжувач M (ORBIS 600), 1 x 750 мм






Подовжувач L (ORBIS 750), 2 x 750 мм






Подовжувач XL (ORBIS 900), 3 x 750 мм






EASY

OPTI FILL, оптимізоване управління силосопровода






AUTO FILL, автоматичне заповнення транспортного засобу






Детектор каменів STOP ROCK






QUANTIMETER: вимір пропускної здатності






QUANTIMETER + безперервний контроль вологості






Цільове управління






Картування врожайності






TELEMATICS






AUTO PILOT – (кукурудза)






CAM PILOT - виявлення валка (трава)






GPS PILOT






CRUISE PILOT






Обслуговування

Централізована мастильна система, бак для мастила об'ємом 16 л






Сервісне освітлення






Кабіна VISTA CAB

Кондиціонер A / CMATIC






Кольоровий монітор CEBIS






Принтер






Крісло підвищеного комфорту






Поворотне крісло






Сидіння преміум-класу з вентиляцією і підігрівом






Шкіряне сидіння з вентиляцією і підігрівом






Сидіння інструктора






Габарити і вага

Довжина в робочому положенні
(мм)
6495
6495
6495
6495
6495
Робоча висота з подовжувачем силосопровода XL
(мм)
6335
6335
6335
6335
6335
Транспортна висота
(мм)
3945
3945
3945
3945
3945
Транспортна висота з подовжувачем силосопровода XL
(мм)
8590
8590
8590
8590
8590
Вага без приставки зі стандартними шинами
(кг)
13800
13400
13150
13150
12750

● В серійній комплектації

○ Опція

Динамічні зображення кормозбирального комбайна CLAAS JAGUAR 900

JAGUAR 900 заготівля кукурудзи на силос
JAGUAR 900 заготівля сінажу
JAGUAR 900 заготівля злакових трав та їх сумішей

Статичні зображення кормозбирального комбайну CLAAS JAGUAR 900

JAGUAR 900 Фотостудія

Відео CLAAS JAGUAR
