Рулонні прес-підбирачі | ROLLANT 620

Велика потужність. Висока щільність пресування. ROLLANT відрізняється високою надійністю і простим управлінням. Це забезпечує CLAAS провідні позиції в цьому сегменті ринку.

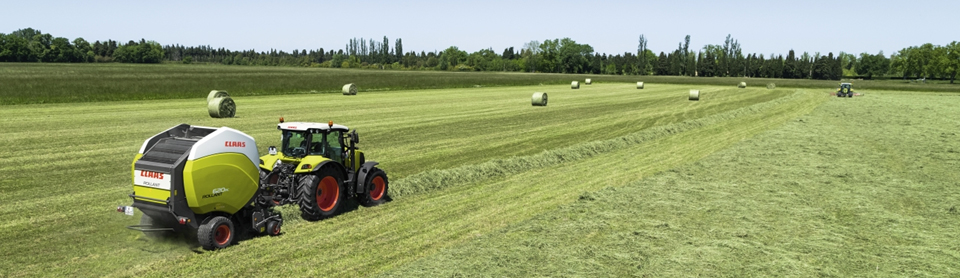

Рулонний прес-підбирач CLAAS ROLLANT 620

1. Підбирач 2,10 м

2. Система ROTO CUT з сімома ножами

3. Система обв'язки мережею в серійній комплектації

4. Нова кінематична схема з 17 посиленими вулицями

5. Просте регулювання тиску пресування

6. Більше місця для рулонів мережі і шпагату

7. Зручна завантажувальна рампа для рулонів сітки

8. Система змащення ланцюга в серійній комплектації

9. Управління OPERATOR

Рулонний прес-підбирач CLAAS ROLLANT 620

Роторна подача забезпечує високу пропускну здатність в будь-яких умовах

Рулонний прес-підбирач CLAAS ROLLANT 620
Сім ножів ROTO CUT сприяють якості подрібнення і на сіні і на соломі.
Рулонний прес-підбирач CLAAS ROLLANT 620

Управління через термінал OPERATOR

Рулонний прес-підбирач CLAAS ROLLANT 620

Нова концепція камери з 17 посиленими вальцями.

Рулонний прес-підбирач CLAAS ROLLANT 620

1. Дизайн
2. Шірокий підбирач PICK UP 2,1 м
3. Рифлені пресуючі вальці
4. ROTO FEED / ROTO CUT
5. Нова кінематична система
6. Нова система обв'язки
7. Регулювання тиску ущільнення рулонів
8. Цільна вісь
9. Ексцентрикова мастильна система
10. Зручна бічна подача рулонів сітки

Рулонний прес-підбирач CLAAS ROLLANT 620

Рулонний прес-підбирач CLAAS ROLLANT 620

PICK UP

  • Ширина 2,10 м (1,90 м між зубами)
  • Адаптація до будь-яких жниварок комбайнів і валкувачами
  • Оптимальний огляд підбирача PICK UP з кабіни для простої адаптації до швидкості руху
  • Механічна підвіска з пружинами

Переваги:

  • Використання закладеної продуктивності на 100%
  • Висока продуктивність при збиранні будь якої кормової маси
  • Комфортна робота завдяки широкому підбирачу PICKUP
  • Відмінне копіювання рельєфу грунту
  • 2 великих подаючих шнека подають рослинну масу на ротор з метою уникнення заторів кінець подають шнеків скошений
  • Опціональний відбійний щиток для поліпшеної подачі на ротор при підборі невеликих валків (2-й і 3-й зріз)

Переваги:

  • Покращене пресування країв рулонів для оптимального захоплення і зберігання рулонів
  • Рівномірно подаючий на ротор за рахунок опціонального відбійного щитка навіть при підборі невеликих валків

Рулонний прес-підбирач CLAAS ROLLANT 620

  • Копіюючі колеса розташовані поруч із зубами, завдяки цьому підбирач PICK UP захищений оптимальним чином
  • Хитаючі копіюючі колеса для оптимального копіювання рельєфу грунту на поворотах (опція)
  • Просте регулювання висоти PICK UP без використання інструментів (як у ROLLANT 455 UNIWRAP)
  • Захист PICK UP зрізаним болтом

Переваги:

  • Постійне регулювання висоти для оптимального підбору рослинної маси
  • Захист PICK UP навіть при складних умовах прибирання

Рулонний прес-підбирач CLAAS ROLLANT 620

  • 4 тримачі пальців U-подібної форми
  • 16 подвійних пальців на ряд
  • Поліпшене керування пальцями завдяки U - подібному профілю (2)
  • Відкрита дугоподібна форма знизу для викиду зламаних пальців і сторонніх предметів (1)
  • Висока швидкість обертання 106 об / хв
  • Швидка заміна підшипників без демонтажу тримачів пальців

Переваги:

  • Довгий термін служби пальців
  • Покращений підбір
  • Збільшений термін служби підбирача
  • U-подібний профіль для захисту пальців

Рулонний прес-підбирач CLAAS ROLLANT 620

Система захисту та підвіска підбирача за допомогою пружин

Переваги:

  • Покращена адаптація до рельєфу грунту
  • Захист підбирача при складних умовах прибирання

Рулонний прес-підбирач CLAAS ROLLANT 620

Ротор ROLLANT

  • Великий діаметр 500 мм
  • Зіркоподібний ротор з 4 наконечниками товщиною 8 мм кожен (6 мм у RF)
  • Чистики між пальцями приварені до рами підбирача
  • Усунення заторів на роторі вручну за допомогою довгого важеля

Переваги:

  • Безперервний потік рослинної маси
  • Максимальний і рівномірний потік рослинної маси завдяки зіркоподібному ротору з 4 наконечниками
  • Примусова подача на ротор

Рулонний прес-підбирач CLAAS ROLLANT 620

ROTO FEED

  • Система подачі в серійній комплектації
  • 109 об / хв
  • Зірочки збільшені на 2 мм завтовшки (всього 8 мм) на кінцях ротора, оскільки сюди через подають шнеки потрапляє більше матеріалу

Переваги:

  • Ротор краще притискає кормову масу в камеру пресування
  • Оптимізація якості кормової маси
  • Рівномірний потік маси без пікових навантажень завдяки граблинам

ROTOCUT

  • 7 ножів
  • Теоретична довжина зрізу 17 см
  • Складання / розкладання ножів за допомогою OPERATOR з кабіни
  • Окремий запобіжник для кожного ножа
  • Якщо один ніж складається запобіжником, інші продовжують виконувати різання

Переваги:

  • До 3050 зрізів в хвилину для відмінної якості зрізу
  • Розташовані зі зміщенням зірочки забезпечують ефект різання ножицями
  • Зменшення зносу і поломок ножів
  • Висока якість зрізу завдяки окремим запобіжникіам для кожного ножа навіть при збільшенні кількості сторонніх предметів

Рулонний прес-підбирач CLAAS ROLLANT 620

Ножі

  • Ножі розроблені й оптимізовані для ROLLANT
  • Агресивна заточка ножів
  • Нові ножі посилені в нижній частині (біля основи)
  • Хороший зріз по всій довжині ножа (навіть підставу ножа заточене)
  • Мінімальна витрата енергії
  • Подвійна термічна обробка для збільшення терміну служби

Переваги:

  • Чудова якість зрізу
  • Зниження зносу

Рулонний прес-підбирач CLAAS ROLLANT 620

Покращена якість зрізу:

  • Поліпшення якості корму для жуйних тварин
  • Висока щільність рулонів
  • Зменшення кількості рулонів на гектар
  • Просте транспортування рулонів
  • Скорочення витрат (транспортування і обмотка)

Рулонний прес-підбирач CLAAS ROLLANT 620

Просте змішування кормів

  • Менше залишків корму, який жуйні тварини не їдять
  • Прискорена підготовка раціону в кормозмішувачі
  • Покращена інтеграція в кормову масу
  • Покращена якість для дійних корів

Рулонний прес-підбирач CLAAS ROLLANT 620

Камера пресування

Нові рифлені пресуючі вальці

  • 17 нових пресуючих вальців діаметром 305 мм з більш стійкою конструкцією
  • Збільшення товщини стінок пресуючих вальців на 20%
  • Скребки на пресуючих вальцях обмежують відкладення матеріалу на осях

Переваги:

  • Чудове обертання рулонів при збиранні будь-яких культур

Рулонний прес-підбирач CLAAS ROLLANT 620

  • Стійка конструкція завдяки цілісним стінкам вальців
  • Зниження ризику деформації і поломки при контакті зі сторонніми предметами
  • Проста і міцна конструкція, зменшення кількості зварних точок, зниження ризику виходу з ладу і висока надійність
  • Рифлений профіль підвищує міцність на скручування і одночасно забезпечує відмінне обертання рулонів

Рулонний прес-підбирач CLAAS ROLLANT 620

  • Вісь з боку приводу має діаметр 50 мм (30 мм на стороні без приводу)
  • 6 гвинтів M16 фіксують вісь на прес вальці
  • Термічно оброблені осі дуже міцні
  • Контактна поверхня між віссю і пресуючим вальцем збільшена

Переваги:

  • Можливість заміни тільки однієї сторони осі
  • Проста і швидка заміна осі (положення осі можна змінювати)
  • Висока міцність на скручування і опір крутним моментом

Рулонний прес-підбирач CLAAS ROLLANT 620

Рулонний прес-підбирач CLAAS ROLLANT 620

Привід

Кінематична система

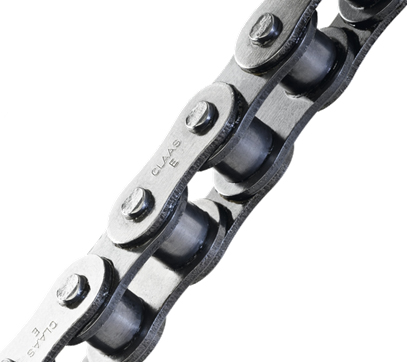

  • Ланцюг головного приводу 1''1 / 4
  • Ланцюг приводу ротора 1''1 / 4
  • Ланцюг приводу вальців задньої кришки 1 ''
  • Пристрої натягу ланцюгів з пружинами натягу
  • Напрямна ланцюга з тефлону для відмінного ходу

Переваги:

  • Високоміцні ланцюги розроблені спеціально для дуже важких умов експлуатації
  • Пристрої натягу ланцюгів забезпечують оптимальний натяг ланцюгів
  • Зменшення вібрацій за рахунок приводу машини

Рулонний прес-підбирач CLAAS ROLLANT 620

Змащування ланцюгів

  • Автоматичне змащення ланцюгів підбирача
  • Місткість баку 3,4 л
  • Завдяки фільтру в гідросистемі немає бруду і засмічень
  • Практичне регулювання системи змащення за допомогою ексцентрика (8 положень)

Переваги:

  • Невеликі витрати на ТО
  • Збільшення терміну служби ланцюгів
  • Змащування не залежить від кількості рулонів (відкриття задньої кришки), тим самим оптимальне змащування забезпечується, наприклад, навіть при збиранні силосу з трави

Рулонний прес-підбирач CLAAS ROLLANT 620

Система обв'язки CLAAS:

  • Відмінний огляд системи обв'язки з кабіни трактора
  • Швидкий цикл обв'язування за рахунок високої швидкості пресуючих вальців, відповідно, рулону

Рулонний прес-підбирач CLAAS ROLLANT 620

Нова система обв'язки сіткою:

  • Нове гальмо сітки забезпечує поліпшений розподіл сітки по всьому рулону
  • 10 ручних налаштувань для зміни кількості обв'язок
  • Зберігання додаткового рулону сітки на рампі, яка відкидається збоку і полегшує заміну рулону сітки

Переваги:

  • Автоматична обв'язка сіткою з можливістю затримки
  • Зручна заміна сітки за допомогою рампи для сітки

Обв'язка шпагатом:

  • Автоматична подвійна обв'язка шпагатом
  • Вибір ручної або автоматичної обв'язки на терміналі OPERATOR
  • У новому відсіку для зберігання можна зберігати до 6 котушок з шпагатом. Спеціально для довгих робочих днів

Рулонний прес-підбирач CLAAS ROLLANT 620

Термінал OPERATOR: все під контролем

  • Проста і інтуїтивно зрозуміла навігація по робочому меню
  • Безліч налаштувань для дисплея
  • Управління за допомогою кнопок збоку терміналу OPERATOR
  • Швидке і ергономічне управління

Рулонний прес-підбирач CLAAS ROLLANT 620

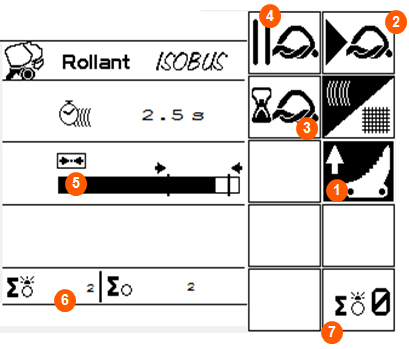

Робоче меню

1. Увімкнення та вимикання ножів
2. Ручна активація обв'язки
3. Автоматична затримка обв'язки (тут 2,5 с)
4. Ручна затримка обв'язки (за допомогою утримування кнопки натиснутою)
5. Тиск пресування гідравлічного циліндра задньої кришки
6. Лічильник рулонів в день
7. Кнопка для обнулення лічильника рулонів

Шини:

  • 11.5/80 R 15.3
  • 15.0/55 R 17
  • 19.0/45 R 17

Колеса PICK UP

  • 16/6.50R 8


Нова посилена вісь товщиною 80 мм. Гідравлічне або пневматичне гальмо поставляється опціонально

ROLLANT 620 RF620 RC
Зчіпний пристрій
Частота обертання ВВПоб/хв540540
Звичайний ширококутний карданний вал з муфтою вільного ходу, кулачкова муфта
Споживана потужністькВт8080
Підбирач
Ширинам2,102,10
Эфективна ширина (DIN)м1,901,90
Простий регулюючий клапан для підйомного механізму і ножа
Зубів на ряд 3232
Відстань між зубамимм7070
Копіюючі колеса підбирача неподвижный (маятниковый ○)неподвижный (маятниковый ○)
Подача
Подача ROTO FEEDROTO CUT
Кількість ножів -7
Гідравлічне з'єднання
Один регулюючий клапан для підбирача
Регулюючий клапан подвійної дії для циліндра задніх дверей
Подача
Кількість подають валків 1717
ROLLATEX
Вантажна платформа тюка
Змазування ланцюгів
Розміри камери
Ширинам1,221,22
Діаметрм1,501,50
OPERATOR
Шини
15.0/55-17 10PR
19.0/45-17 10PR
Колісний вал
Розміри і вага
Довжинам5,085,08
Ширинам2,472,47
Висотам2,972,97
Вагакг32503470
● Серійно    ○ Опція    □ Доступно    – Недоступно
