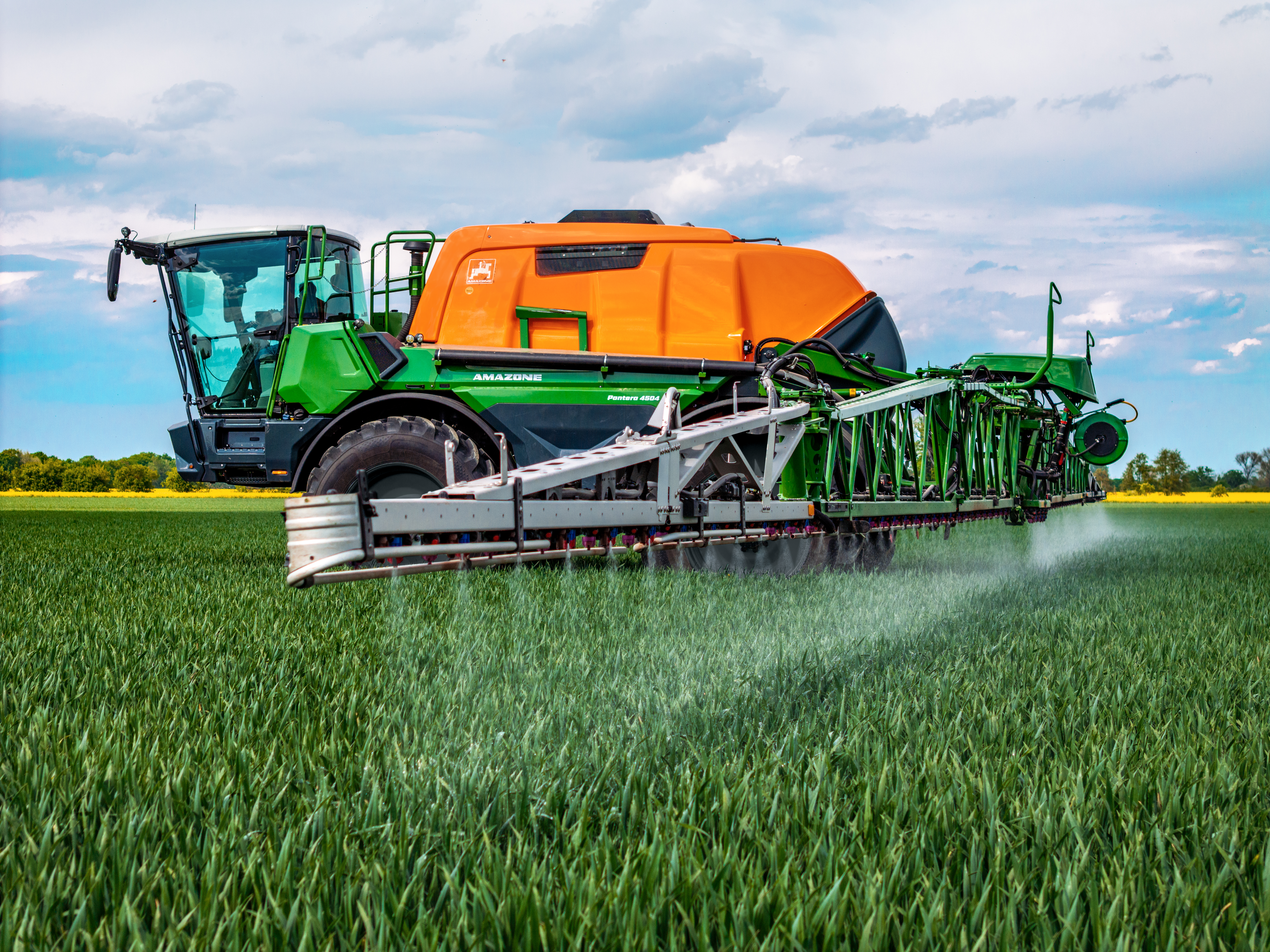

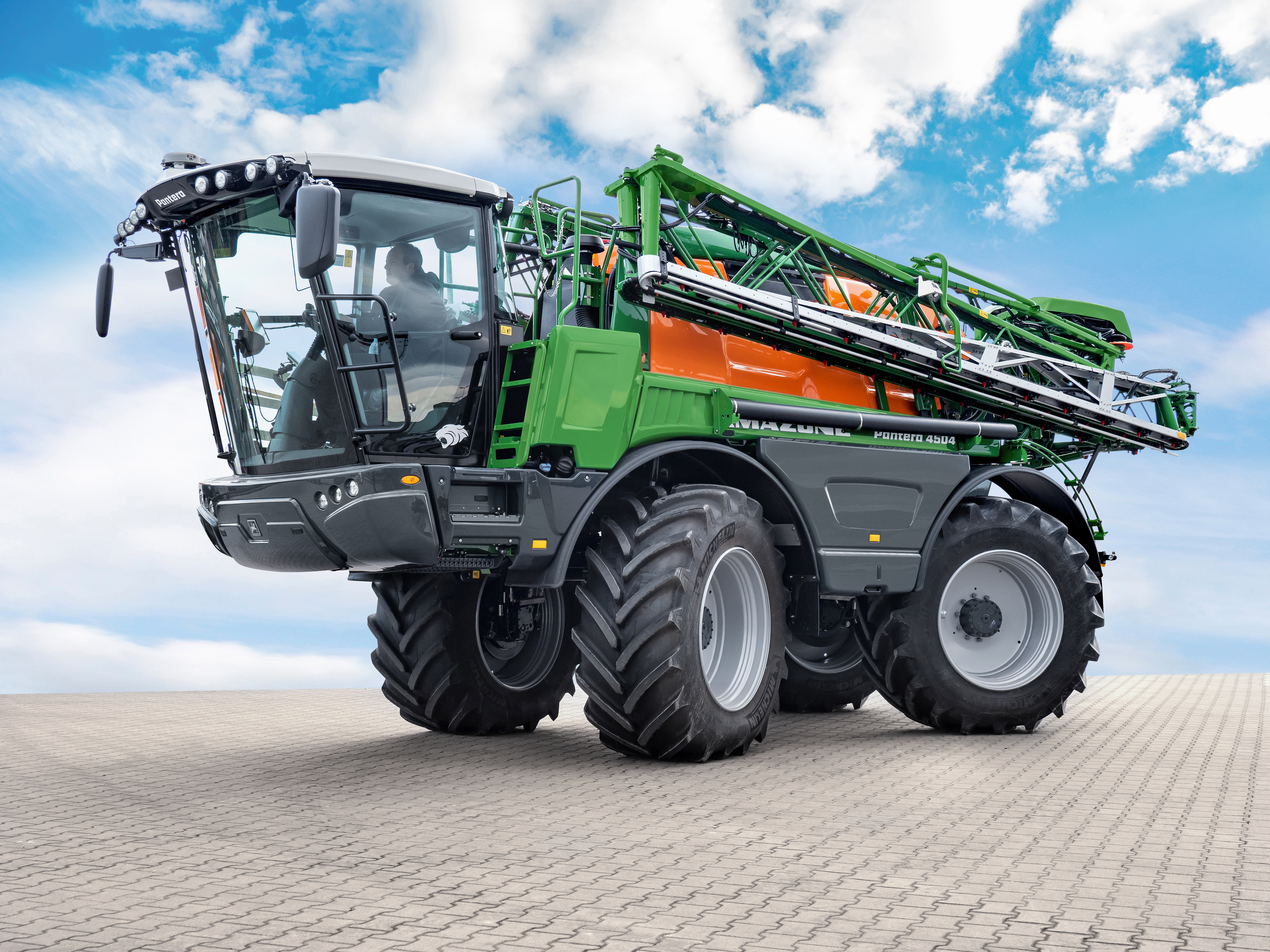

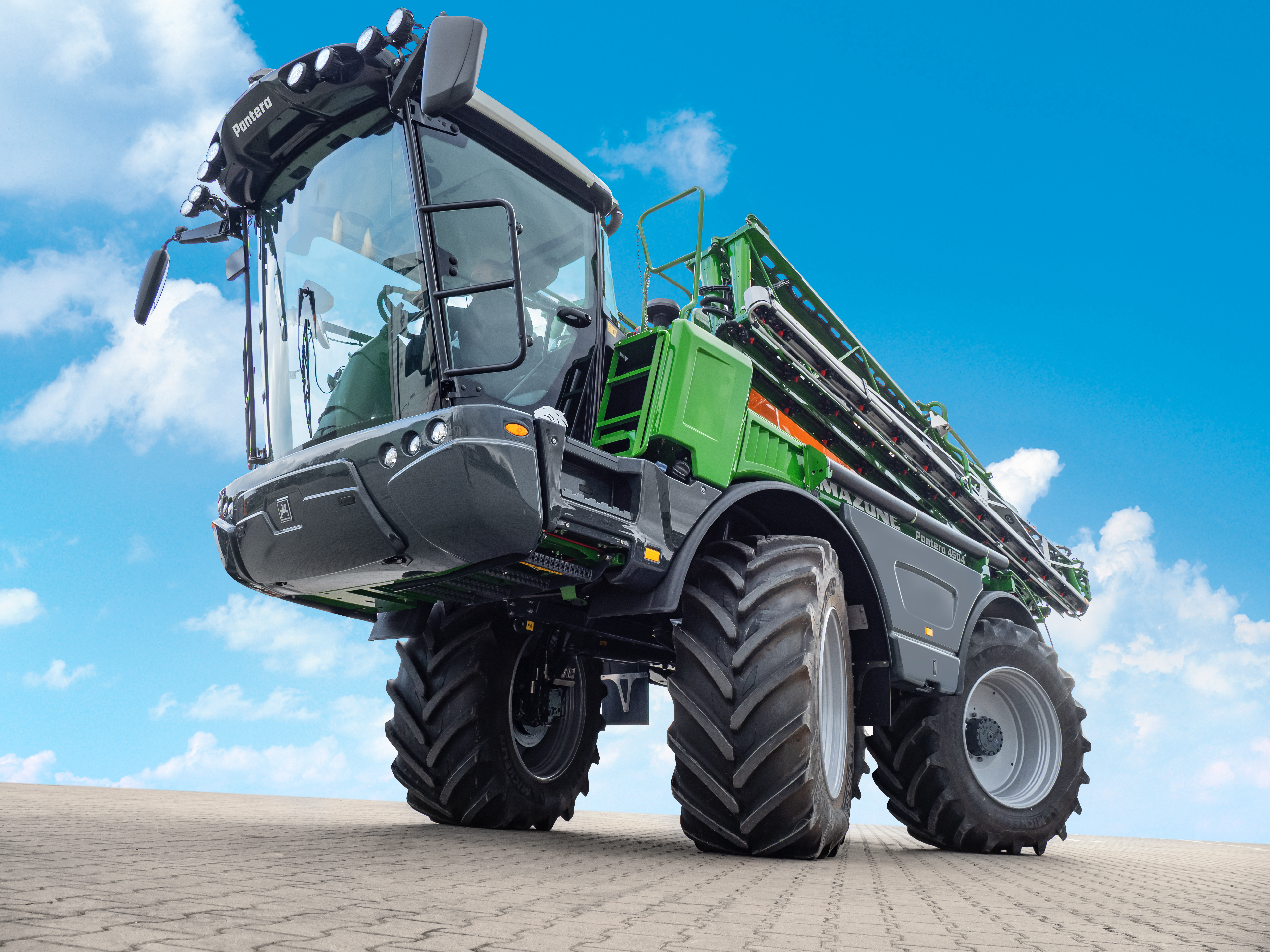

Самохідний обприскувач Pantera 4503

Ваші переваги

  • Ідеальне тандемне шасі для спокійного горизонтального положення штанги та високої стійкості на схилах
  • Інтелектуальне шасі та системи кермування передніми колесами, всіма колесами та «крабовий хід» для покращення маневреності
  • Безступеневий гідростатичний привід на кожне колесо для швидкості руху від 0 до 50 км/год
  • Потужність там, де вона потрібна. Режим ECO та POWER
  • Pantera+ з високою здатністю долати підйоми
  • Системи циркулювання тиску DUS або DUS pro для безперервного циркулювання робочого розчину
  • Робоча швидкість до 20 км/год забезпечує високу дієвість
  • Автоматичне ведення штанги DistanceControl
  • Для важких умов місцевості

- Система активного ведення штанги ContourControl для оптимального ведення штанги по вертикалі

- SwingStop для активного гасіння горизонтальних коливань

  • Секції 50 см та оптимальний вибір форсунок завдяки електричним системам індивідуального ввімкнення форсунок AmaSwitch та AmaSelect

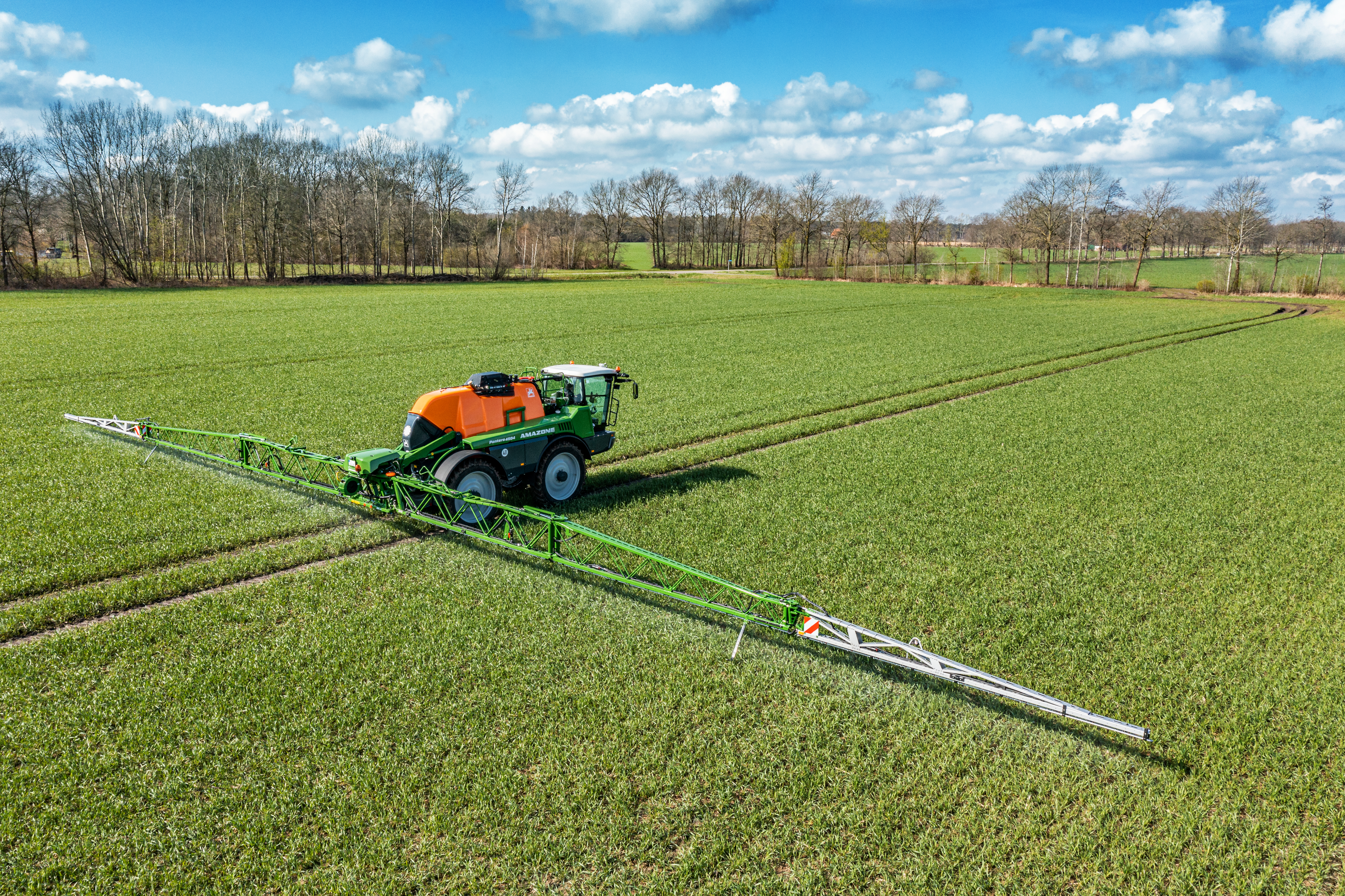

Самохідний обприскувач Pantera 4503 має об’єм бака 4500 л і пропонується зі штангами завширшки від 21 м до 40 м. Серійне безступеневе регулювання ширини колії дає можливість вважати Pantera універсальною машиною, особливо в разі міжгосподарського застосування. Різні варіанти шасі — Pantera, Pantera-W і Pantera-H — сприяють задоволенню найрізноманітніших вимог.

Гармонійність форми й виконання заявленого в номінації transportation design/special vehicles обприскувача Pantera переконали й привели в захват журі премії iF, до складу якого входять експерти та дизайнери з усього світу. До критеріїв оцінки, окрім якості оформлення, належали спосіб виготовлення та вибір матеріалів, ступінь інноваційності та екологічність, функціональність й ергономічність, а також наочний посібник з експлуатації та безпека.

Pantera 4503-W оснащена системою регулювання ширини колії від 2,25 м до 3,00 м. У системі Controlled Traffic Farming регулювання ширини колії Pantera-W є вигідною альтернативою. Це оснащення також є кращим варіантом, якщо роботи під час посадки картоплі здійснюються без технологічної колії: чотири ряди картоплі під машиною забезпечують високу стійкість і запобігають пошкодженню рослин.


Підвищена гнучкість

Натисканням кнопки на терміналі керування механізатор може збільшити кліренс машини до 1,7 м. Якщо машина перебуває в максимально піднятому положенні, то можна змінювати ширину колії в межах від 2,10 м до 2,60 м. Завдяки широкому діапазону зміни, ширина колії за умов стандартної експлуатації, коли достатньо лише 1,25 м кліренсу, може змінюватись у межах від 1,80 до 2,40 м.

До того ж, незважаючи на більш високий центр ваги, Pantera 4503-H зберігає високу стійкість і водночас гнучкість для застосування на різних культурах і на різних міжряддях. Особливо машинно-тракторні станції, які пропонують клієнтам послуги із захисту рослин для різноманітних культур, можуть суттєво розширити спектр проведення заходів із захисту рослин.

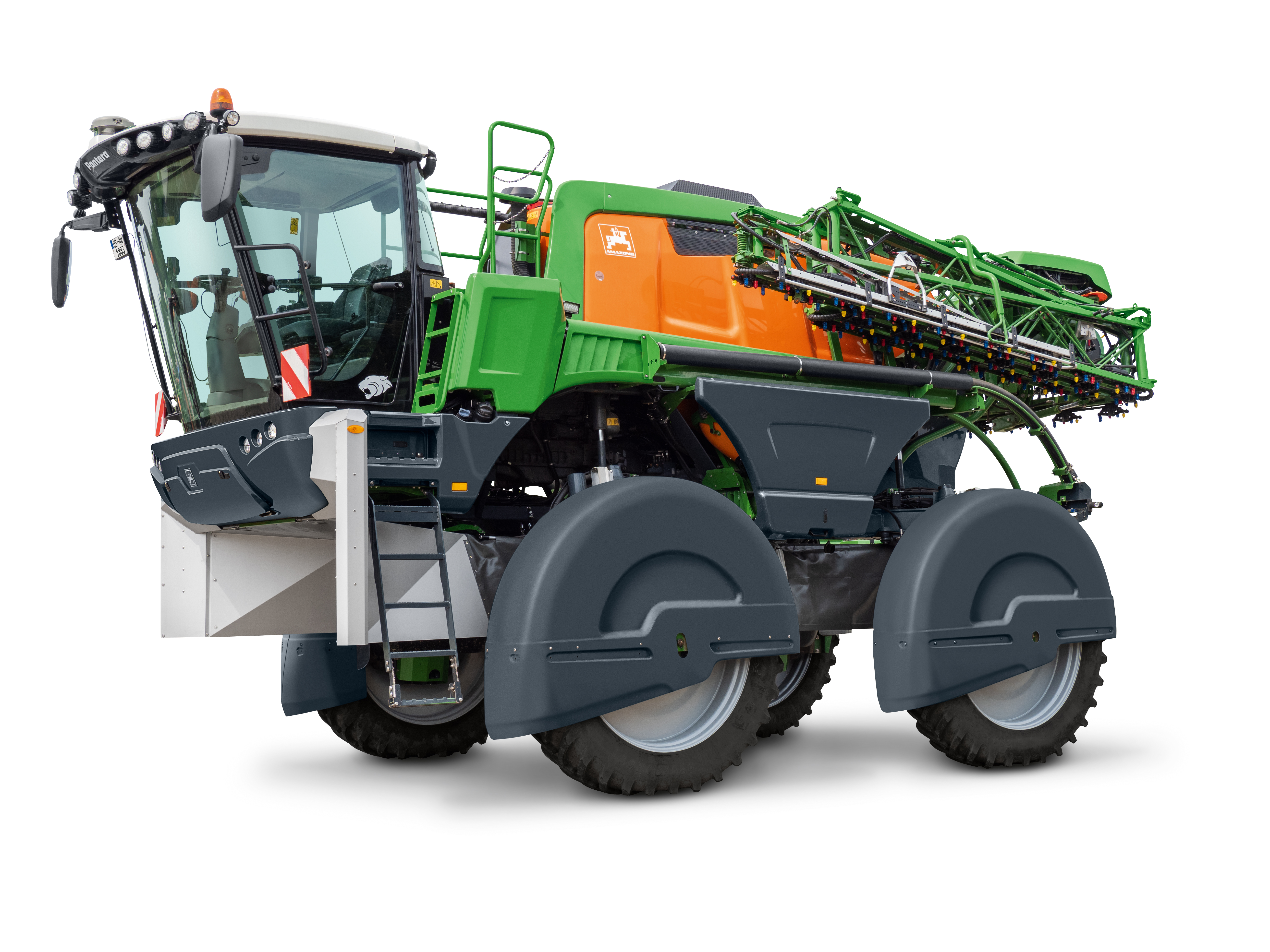

Шасі Pantera-H

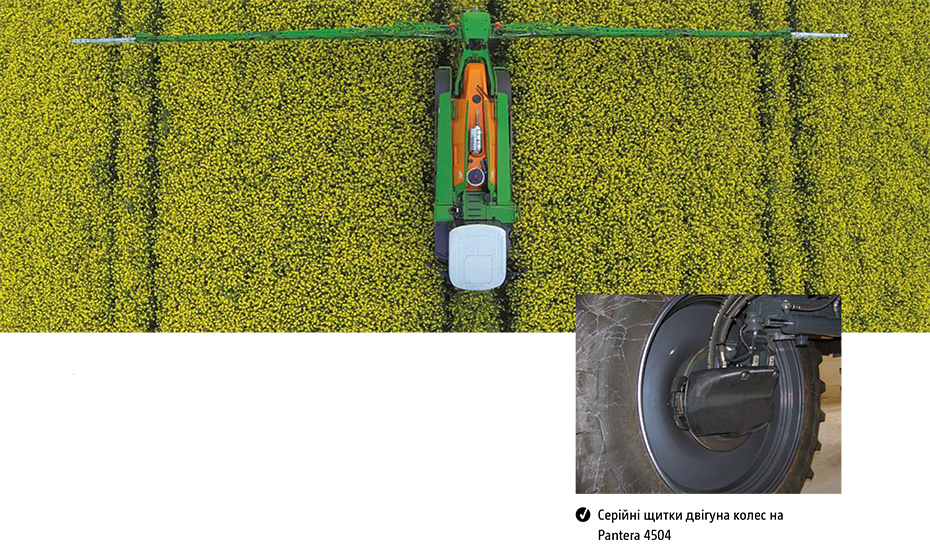

Більше захисту для машини й рослин

Для ще більшого захисту рослин AMAZONE пропонує для Pantera-H, на додачу до серійних щитків мотор-коліс, стебловідділювачів і нижнього захисту, три варіанти спеціального оснащення.

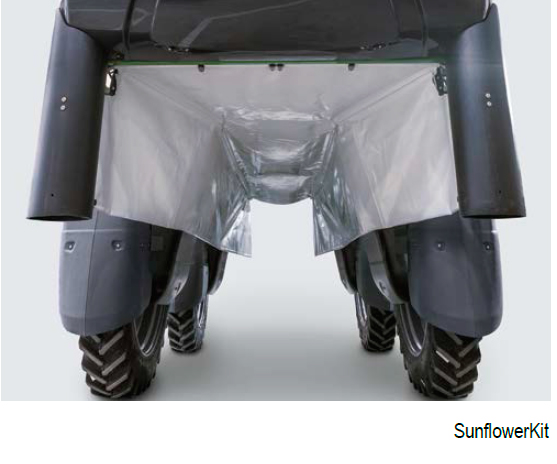

Щадний пакет для соняшника SunflowerKit

Пакет для соняшника SunflowerKit спеціально розроблений для самохідних обприскувачів Pantera-H з метою проведення щадних заходів щодо захисту рослин і внесення добрив на високому стеблостої. Цей пакет складається зі стебловідділювачів, корпусів коліс і плівкового тунелю. Стебловідділювачі забезпечують перед колесами точне відділення рослин між рядами. Завдяки спеціальній формі плівкового тунелю та гнучкості плівки рослини в межах колії лійкоподібно проходять центром машини й безперешкодно прослизають під нею.

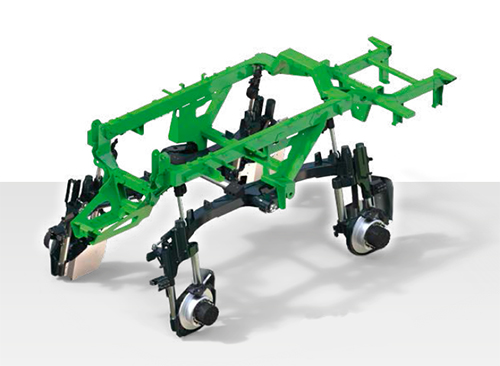

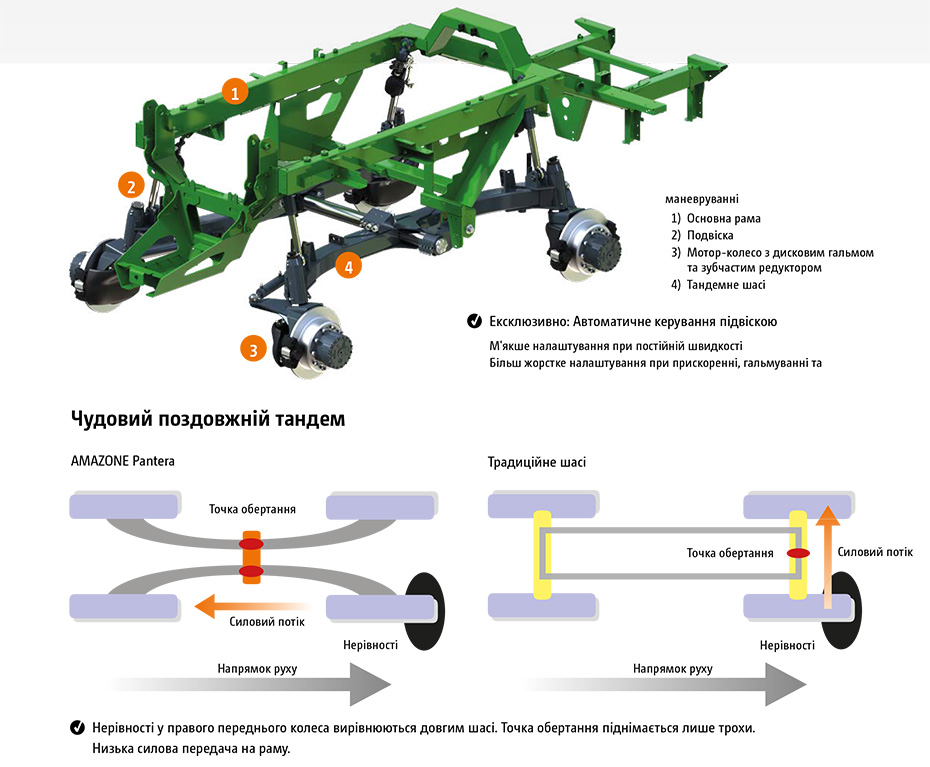

Менеджмент шасі

Переваги шасі Pantera:

  • Тандемна рама для оптимального контакту з ґрунтом і слабкого пробуксовування
  • Комфортний та безпечний характер руху завдяки поздовжньому тандему
  • Гідропневматична підвіска з регулюванням за рівнем
  • Надміцна рама
  • Надійна гідравлика: повна відсутність пневматики
  • Безступенева зміна ширини колії
  • Значний кліренс
  • Керування рухом на смузі для розвертання і штангами

Pantera: розумна та витончена

Спеціальне тандемне шасі самохідного обприскувача Pantera гарантує вам не лише ідеальне копіювання рельєфу, а й високу стійкість — звісно, навіть на схилах. Окрім цього, гідропневматична підвіска Pantera, яка регулюється за рівнем, забезпечує механізаторові оптимальний комфорт. Комбінація такого унікального шасі й підвіски штанг AMAZONE, яка себе чудово зарекомендувала, гарантує також оптимальне положення штанг за важких умов.

Причіпний пристрій

За допомогою причіпного пристрою, який поставляється додатково, ви можете причепити до свого самохідного обприскувача Pantera двовісний причеп із резервуаром для води загальною масою до 16 т..

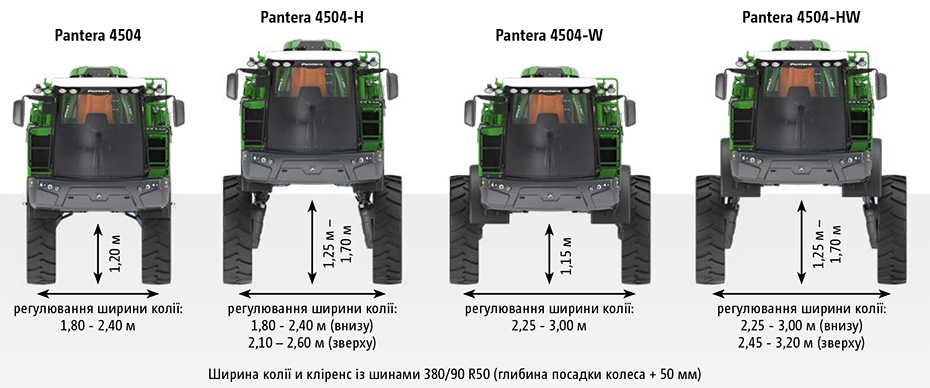

Майже безмежний кліренс

На практиці кліренс 1,20 м є однією з найважливіших переваг самохідного обприскувача Pantera. З Pantera-H кліренс може складати 1,70 м. Ця перевага максимально дбайливо спрацьовує на квітучому ріпаку та високих рослинах кукурудзи.

Оптимальний розподіл маси

Рівномірний розподіл маси на передні та задні колеса є головною умовою ефективної передачі коливань на ґрунт. Тому Pantera 4503 забезпечує оптимальний розподіл маси за умови повного бака, тобто по 50 % на передню та задню вісі. Залежно від рівня в бакові й типу штанг розподіл маси коливається в межах макс. 5 %.

Менеджмент привода з оптимізованою ефективністю палива

Pantera: розумна й потужна

Новий двигун з нормою токсичності 5

Із новим двигуном, який відповідає нормі токсичності 5, AMAZONE використовує систему рециркуляції викидних газів із каталізатором окислення дизельного палива та сажовий фільтр — це допомагає піклуватися про довкілля. Сажовий фільтр під час роботи постійно регенерується. SCR-каталізатор шляхом впорскування DEF-реагенту (Diesel-Exhaust-Fluid) зменшує вміст закису азоту. Новий DEF-бак на 20 л розташований поруч із паливним баком на 230 л. Витрата DEF-реагенту складає близько 2,5 % від витрати палива. Це означає, що слід додавати DEF під час кожної 3-ї або 4-ї заправки.

Ваші переваги

  • Безступеневий гідростатичний привід від 0 до 50 км/год*
  • Сучасний менеджмент палива на дорозі й у полі завдяки режимам ECO і POWER
  • Крильчатка вентилятора з регулюванням частоти обертання відповідно до потреб
  • Перевірена техніка Deutz з вузькою сервісною мережею

Єдність двигуна й гідростата

6-циліндровий дизельний двигун Deutz з максимальною потужністю 160 кВт (218 к. с.)

  • Турбокомпресор з охолоджувачем повітря
  • Технологія вприску палива Common-Rail
  • Робочий об’єм 6,06 літрів
  • Залежно від країни з нормою токсичності 3A або 5

Робота з оптимальною та економною витратою палива: ECO або POWER

Завдяки новому та оптимізованому регулюванню частоти обертання ви завжди будете працювати з Pantera з ефективною витратою палива. У разі вибору режиму ECO на терміналі AmaDrive двигун залежно від ситуації вибирає оптимальний крутильний момент і частоту обертання. Під час обприскування на рівнинній місцевості можливе зниження числа обертів двигуна до 950 об/хв. Автоматична адаптація числа обертів відбувається послідовно й точно встановлюється між 950 та 2000 об/хв. Якщо ви працюєте на крутих схилах або з повним навантаженням підіймаєтеся догори, слід обрати режим POWER з максимальним значенням до 2000 об/хв.

Безступенева потужність

Потужний 6-циліндровий двигун Deutz із технологією вприску палива Common-Rail має потужність 218 к. с. і вражає своєю високою продуктивністю за низької витрати палива. Завдяки сучасному гідростатичному приводу Pantera забезпечується абсолютно безступеневий рух. Ця система створює високий обертальний момент навіть за низької частоти обертання двигуна й дуже динамічне прискорення.

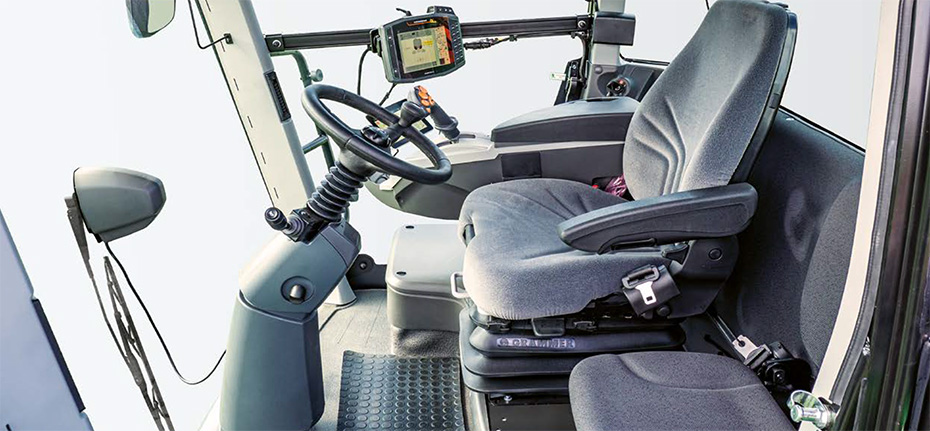

Інтелектуальна кабіна

Сів і поїхав! Можна розслабитися

Переваги кабіни

  • Чудова звукоізоляція
  • Зручна, широка драбина з гідравлічним механізмом складання
  • Комфортне сидіння з пневмоамортизатором із можливістю регулювання*
  • Просторе складне пасажирське сидіння
  • Регульована кермова колонка
  • Підлокітники з регулюванням за висотою і довжиною, з інтегрованими елементами керування
  • Клімат-контроль
  • Вугільний фільтр або повітряний фільтр категорії 4*
  • Електронно керовані зовнішні дзеркала з підігрівом
  • Додаткове дзеркало для кращого огляду переднього колеса
  • Відділення для документів
  • Великий холодильний бокс під сидінням інструктора
  • Радіоприймач з програвачем компакт-дисків і пристроєм Bluetooth
  • Сонцезахисна штора для лобового та заднього скла

Інтелінтелектуальне керування

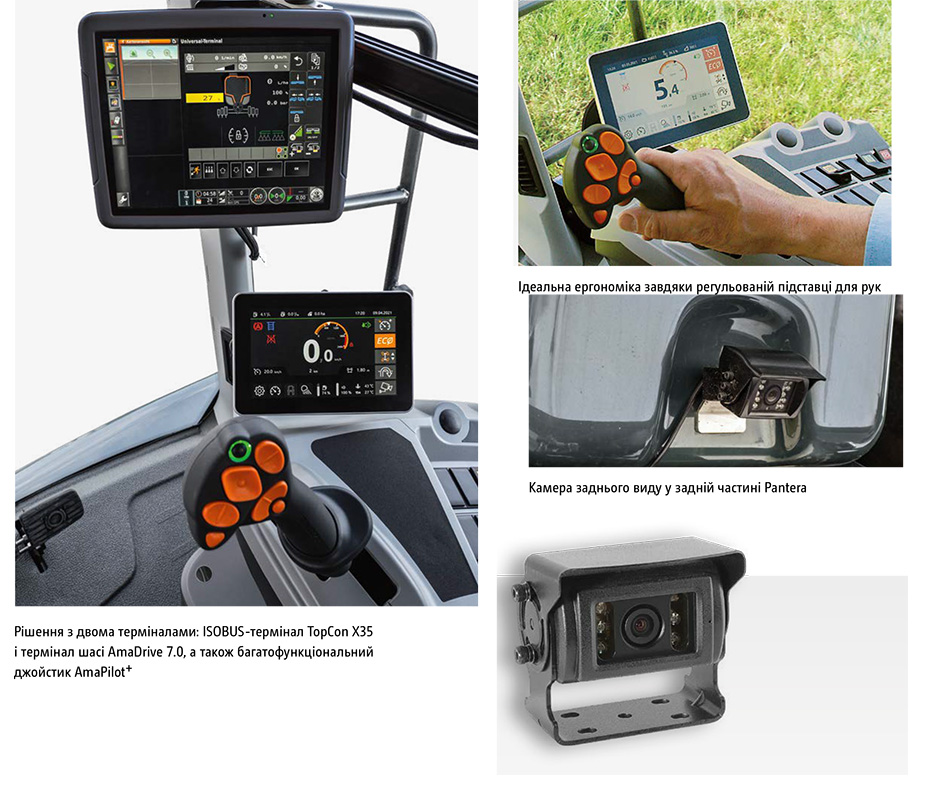

Все під контролем із терміналом керування шасі AmaDrive

Керування такими функціями

  • Круїз-контроль
  • Керування двигуном у режимі ECO або POWER
  • Системи кермування на смузі для розвороту
  • Керування на смузі для розвороту
  • Регулювання ширини колії
  • Регулювання частоти обертання насоса
  • Регулювання централізованої системи змащення

Індикація

  • Швидкість руху та частота обертання двигуна
  • Запас палива та температура двигуна
  • Дані діагностики двигуна та гідросистеми
  • Режим на полі та на дорозі

Системи камер

Зображення з камери заднього виду, яка поставляється додатково, і камери для огляду переднього правого колеса також відображаються на високоякісному кольоровому дисплеї.

  • Великий кут огляду 135°
  • Камера з підігрівом і захисним покриттям
  • Чітке зображення навіть у темну пору доби завдяки інфрачервоній техніці нічного бачення
  • Автоматична антиблікова функція

Багатофункціональний джойстик AmaPilot+: безліч функцій в одній руці

«Сів і поїхав!» — девіз саме такий! Ви можете керувати машиною безступенево та інтуїтивно за допомогою багатофункціонального джойстика AmaPilot+. Із функцією круїз-контролю та максимального положення багатофункціонального джойстика Pantera досягає швидкості 50 км/год на дорозі, а на полі — попередньо заданої швидкості обприскування (максимально допустима швидкість руху може бути різною відповідно до вимог ПДР конкретної держави).
Якщо потягнути важіль назад, то автоматично спрацює гідростатична двоконтурна гальмівна система. Це додаткове гідравлічне гальмо, яке спрацьовує автоматично, допоможе механізатору в будь-якій ситуації. Найвищу точність під час запуску та маневрування гарантовано.

Також ви можете задіяти всі функції для керування обприскувачем за допомогою багатофункціонального джойстика. Так, використовуючи AmaPilot+, ви можете керувати функціями кермування, регулювання секцій і штанг, додатковими функціями, зокрема увімкненням крайніх форсунок і клавішею +/- % для зміни норми внесення.

Переваги за рахунок AmaPilot+

  • Ідеальна ергономічність
  • Майже всі функції розміщені на трьох рівнях
  • Регульований розмір рукоятки
  • Вільне та індивідуальне програмування клавіш

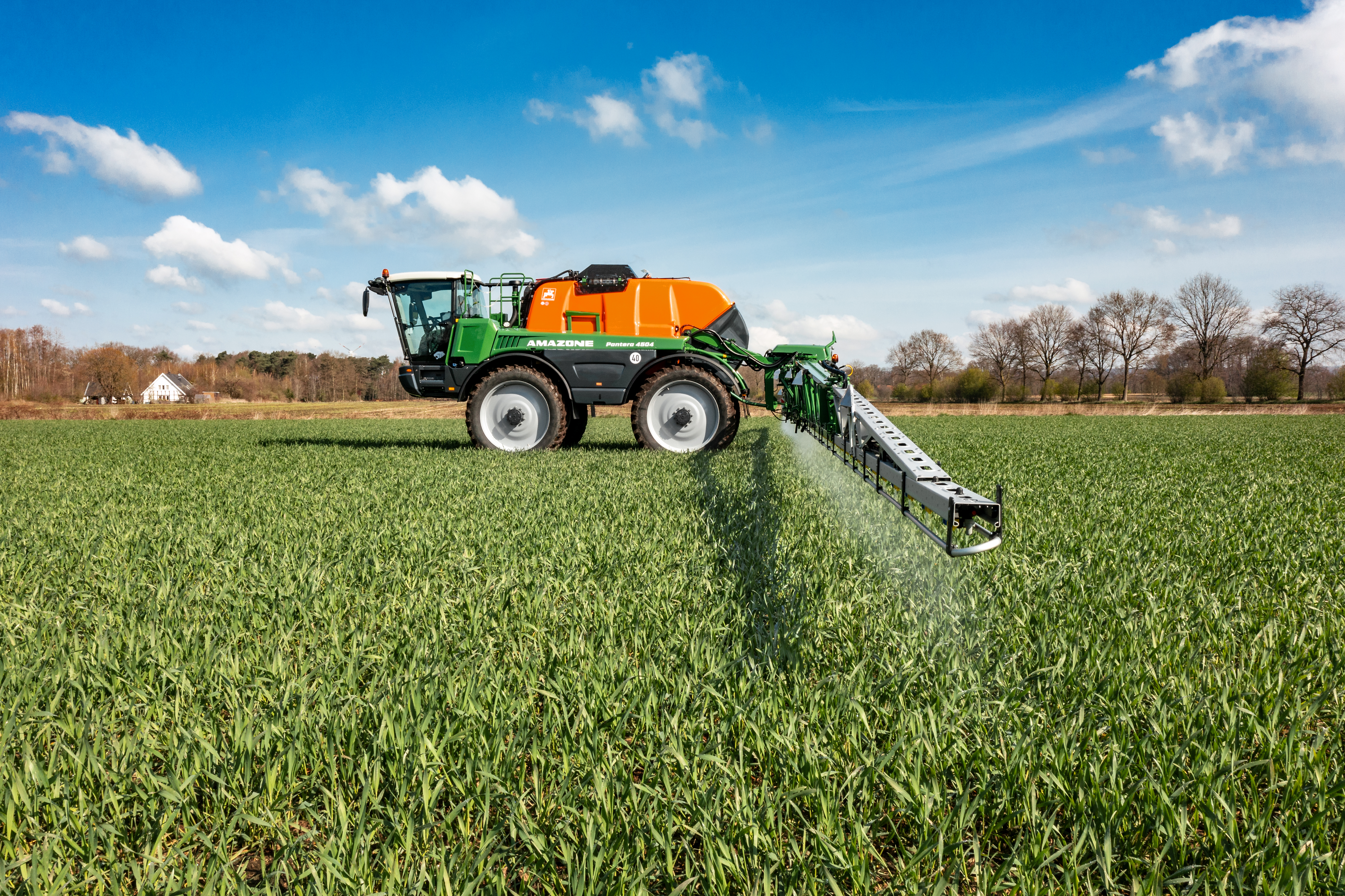

Штанга Super-L

Надміцна, надлегка й надкомпактна


Обидві штанги Super-L на самохідному обприскувачі Pantera підтверджують свої особливі якості. Завдяки спеціальній модульній конструкції AMAZONE обидві штанги відрізняються не лише неймовірною легкістю та міцністю, але й надзвичайною компактністю. Висока якість виготовлення штанг гарантує тривалий термін служби навіть за високої продуктивності.

  • Великий діапазон регулювання по висоті від 0,50 м до 2,50 м
  • Централізована система гасіння коливань і гідравлічне регулювання за схилом забезпечують чіткість горизонтального положення штанг навіть за високої швидкості руху

Штанга Super-L з 4-кратним демпфуванням: серійна плавність ходу й точність

Завдяки маятниковій підвісці ведення штанги Super-L є оптимальним. Комбіновані пружинні елементи й демпфери забезпечують істотне зниження всіх вертикальних коливань. Додатково за рахунок інтегрованої системи демпфування зводяться до мінімуму горизонтальні коливання, так що з будь-якої штангою AMAZONE досягаються оптимальні результати роботи.

Ваші переваги

  • Подовжений центральний маятник для паралельного ведення більшої штанги
  • Комбіновані пружинні елементи й демпфери для вертикальної амортизації
  • Інтегрований великий амортизучий механізм із гальмівних колодок і сайлент-блоків для амортизації горизонтальних обертальних рухів
  • Пружинні демпфери для гасіння коливань у напрямку руху (за ширини штанги від 39 м)

AutoLift, DistanceControl чи ContourControl? Вирішуйте самі!

Із системами автоматичного ведення штанги AutoLift, DistanceControl і ContourControl AMAZONE пропонує відповідне рішення для будь-яких потреб. Серійне оснащення AutoLift уже забезпечує комфортну допомогу. З автоматичною системою ведення штанги DistanceControl машина майже повністю переймає функцію регулювання штанги.

З інноваційною системою ведення штанги ContourControl AMAZONE пропонує передове рішення, особливо для клієнтів, які працюють у місцевості з важкими умовами.
Додатково для автоматичного ведення за висотою ContourControl пропонує систему активного гасіння коливань штанги. У разі використання ContourControl виконуються всі вимоги щодо максимальної точності, навіть за високих швидкостей руху.

Автоматичне опускання штанги на GPS-Switch На GPS-Switch терміналі керування штангу можна опустити перед досягненням необробленої площі. Під час відкривання форсунок штанга вже знаходиться на робочій висоті.

Умовою є межа поля з GPS-Switch, а також ISOBUS-термінал AMAZONE.

AutoLift — комфортна автоматична система розвороту

За допомогою автоматичної системи підняття AutoLift (серійне оснащення) штанга під час кожного вимкнення машини підіймається на потрібну висоту. З початком роботи вона знову опускається на потрібну висоту. Це запобігає пошкодженню штанг під час розвороту.

DistanceControl із двома датчиками або DistanceControl plus із чотирма датчиками

Як додаткове оснащення для штанги Super-L AMAZONE пропонує для самохідного обприскувача Pantera автоматичне ведення штанги DistanceControl із 2 або DistanceControl plus із 4 датчиками. На посівах із розвитком, який різко відрізняється, або на полеглих посівах штанга за умови оснащення 2 датчиками може зануритися в посіви. У цьому разі на допомогу прийде оснащення чотирма датчиками. Датчики вмикаються електрично, паралельно. Завжди враховується датчик, розта- шований ближче до цільової поверхні.

Механізатор повністю зосереджується на правильному виконанні заходів із захисту рослин, а комп’ютер — на оптимальному веденні штанги!

Переваги ведення штанги DistanceControl

  • Автоматичне ведення штанги передбачає контроль гли- бини, регулювання нахилу й підняття штанги на смузі для розвороту
  • Автоматичне двостороннє відхилення штанги догори (в комбінації зі складанням Flex 2)

ContourControl для зниження вертикальних коливань

Із системою активного ведення штанги ContourControl AMAZONE пропонує новаторське автоматичне ведення штанги із захватом завширшки від 21 м. Так виконується вимога щодо найвищої точності під час обробки за рахунок малої відстані до цільової поверхні, навіть якщо ширина штанги є великою. ContourControl можна використовувати з штангами Super-L разом із складанням Flex 1 або Flex 2.
Основою нової системи ведення штанги є швидкодіюча гідравлічна система і 4 датчики, а разом зі складанням Flex 2 навіть 2 додаткових датчики, які забезпечують формування автоматичного негативного кута.

Переваги системи активного ведення штанги ContourControl:

  • Оптимальне автоматичне ведення штанги вертикально — навіть у важких умовах.
  • Автоматичний нахил штанги з обох сторін (у комбінації зі складанням Flex 2).
  • Дуже швидкий процес складання.
  • Найвища точність за високої робочої швидкості.
  • Елегантне ведення штанги з великою шириною захвату.

SwingStop — для зниження горизонтальних коливань

Для задоволення щораз більших вимог щодо адаптації горизонтального положення штанги, наприклад якщо ширина захвату є великою, а швидкість — високою, AMAZONE, як спеціальне оснащення для регулювання штанги ContourControl, пропонує функцію активного гасіння коливань SwingStop. За рахунок зовнішніх впливів, таких як нерівності ґрунту, повороти, процеси прискорення й підвищення робочої швидкості, навантаження на штангу в горизонтальному напрямку істотно збільшується.
Це може призвести до підведення секцій штанги й, у такий спосіб, негативно вплинути на поздовжнє розподілення в зовнішніх зонах штанги.

Оскільки горизонтальні коливання яскравіше виражені в зовнішніх зонах штанги, цей ефект істотно посилюється, якщо її ширина є більшою. Для зниження цих горизонтальних коливань SwingStop вимірює за допомогою датчиків прискорення в секціях штанги, яке виникає. Обидва гідроциліндри підвіски штанги активно працюють і вирівнюють ці коливання, а також забезпечують дуже спокійне горизонтальне положення штанги.

Переваги SwingStop

  • Зниження горизонтальних коливань.
  • Система, що працює дуже швидко, елегантно й точно.
  • Високий рівень продуктивності за найвищої точності.

Модель

Pantera 4503
Pantera 4503-W
Pantera 4503-H

Номінальний об’єм (л)

4.500

Фактичний об’єм (л)

4.800

Бак для чистої води (л)

500

Об’єм паливного бака (л)

21 – 40

Топливного бака (л)

230

DEF-бак (л)

20

Макс. робоча швидкість (км/год)

20

Транспортна швидкість (км/год)

до 50

Довжина (м)
 (транспортне положення, увімк. пристосування для зовнішнього очищення)

8,6

Транспортна ширина (м)

2,55

2,75

2,55

Висота обприскування, мін/макс (м)

0,50 – 2,50
 з модулем підіймання 0,50 – 3,20

0,50 – 3,00
 з модулем підіймання 0,50 – 3,70

Секції мін/макс (кількість)

7 – 13

Секції з індивідуальним увімкненням форсунок AmaSwitch або AmaSelect (кількість)

до 80

Маса порожньої машини (кг)

9.600

9.950

10.500

Макс. допуст. повна маса (кг)

15.800 (залежно від шин)

Продуктивність насоса (л/хв))

520

Радіус розвертання, кермування 4 коле-
 сами (м)

4,5

Ширина колії (м)

1,80 – 2,40

2,25 – 3,00

1,80 – 2,40 при 1,25
 2,10 – 2,60 при 1,70

Кліренс (м)

1,2

1,2

1,25 / 1,70
 у нижньому/верхньому
 положенні

Потужність двигуна

макс. 160 кВт (218 к.с.) (дані по ISO TR 14396)
