Тюкові прес-підбирачі CLAAS | QUADRANT 5200. Ваші переваги.

  • Новий вузлов'язач CLAAS.
  • Канал пресування довжиною 3,85 м
  • Автоматичне регулювання тиску пресування
  • Контроль вузлов'язача
  • Зручний висувний ріжучий апарат для ROTO CUT і FINE CUT

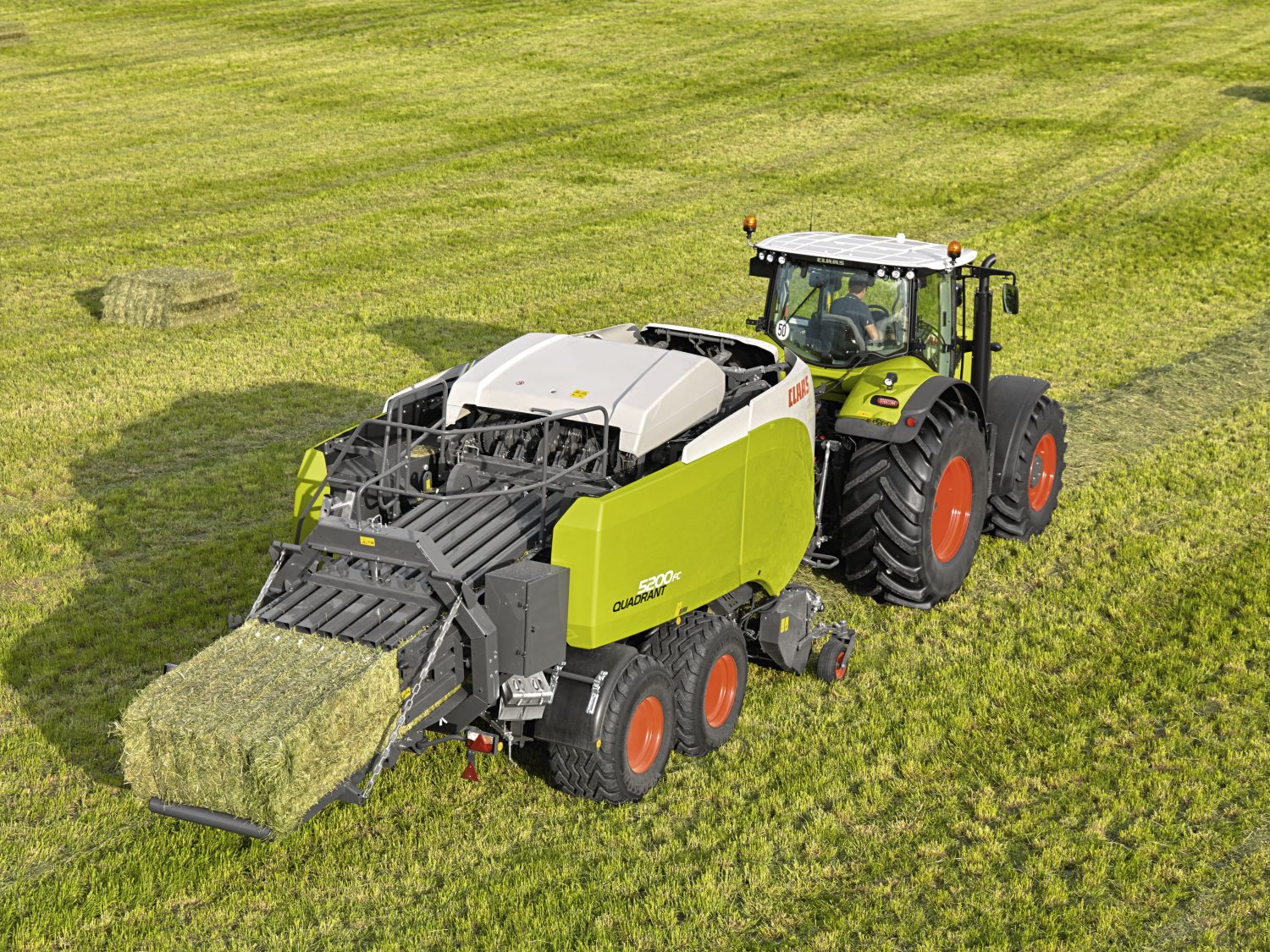

CLAAS QUADRANT 5200

  1. Безступінчатий гідравлічний оборотний живильник (підбирач 2,35 м з PFS і заднім роликовим притиском) по додатковому замовленню
  2. Ріжучий апарат з ROTO CUT (25 ножів), FINE CUT (51 ножів) і SPECIAL CUT (180 ножів)
  3. Висувний ріжучий апарат з груповим підключенням ножів
  4. 56 хід поршня в хвилину
  5. Подовжений канал пресування з бічними упорами
  6. Автоматичне регулювання тиску пресування
  7. Шість нових високопродуктивних вузлов'язачів з активним розподільником повітря TURBO FAN
  8. Управління через COMMUNICATOR II або систему EASY on board

CLAAS QUADRANT 5200
Нове покоління вузлов'язачів з активним очищенням повітря TURBO FAN
Нове покоління легендарних вузлов'язачів CLAAS переконує високою надійністю, простотою конструкції. Вони зроблені спеціально для шпагату QUADOTEX. Відмінна якість корму, тому що гарантується відсутність обрізків шпагату. Постійний контроль наявності шпагату і ув'язки.
CLAAS QUADRANT 5200

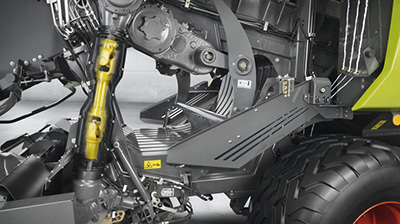

Більше пропускної здатності
Захисна муфта інтегрована в редуктор. Значно збільшено максимальний крутний момент - (на 14% на ротор і 13% на Граблина). Редуктор і захисна муфта не потребують ТО.
CLAAS QUADRANT 5200
НОВИНКА. Автоматичне регулювання управління щільністю
Оптимальне регулювання натисканням кнопки. Автоматичне управління щільністю - це не просто комфорт. Навіть недосвідчені механізатори відразу домагаються максимально закладеної заводом продуктивності.
CLAAS QUADRANT 5200
Системі FINE CUT 15 років.
Ріжучий апарат FINE CUT, який був представлений в 2001 році, постійно розвивається далі. Сьогодні він містить 51 ніж, які можна підключити групами в 0, 12, 12, 26 і 51 ніж або 0, 13, 25, 26 і 51 на вибір.

CLAAS QUADRANT 5200

  • Ширина 2,35 м (2,15 м між зубами)
  • Адаптація до будь-яких жаток комбайнів і валкоутворювачів
  • Оптимальний огляд підбирача з кабіни для простої адаптації до швидкості руху

Переваги

  • Використання потужності машини на 100%
  • Висока продуктивність при збиранні будь-якої кормової маси
  • Комфортна робота завдяки широкому підбору

CLAAS QUADRANT 5200

  • Копіюючі колеса розташовані перед підбирачем
  • Просте регулювання висоти підбирача без інструменту
  • 2 роликових прижими для рівномірної подачі при нерівномірному валку
  • Відкидні копіюючі колеса підбирача для транспортної ширини менше 3 м

Переваги

  • Постійна регулювання висоти для оптимального підбору
  • Захист підбирача навіть на неоднорідному грунті
  • Підвищена продуктивність і покращена форма тюка при нерівномірному валку

CLAAS QUADRANT 5200



  • 4 планки пальців U-подібної форми
  • 18 подвійних зубів на ряд
  • Поліпшене керування пальцями завдяки U-подібному профілю
  • Відкрита дугоподібна форма для утоплення пальців і подачі кормової маси
  • Висока швидкість обертання 154 об / хв

Переваги

  • Збільшений термін служби зубів
  • Покращений підбір
  • Підвищений термін служби підбирача

CLAAS QUADRANT 5200



Захист і амортизація підбирача завдяки гідропневматичною підвісці 50 бар

Переваги

  • Покращене копіювання рельєфу грунту
  • Дуже комфортне водіння завдяки широкому підбору

CLAAS QUADRANT 5200

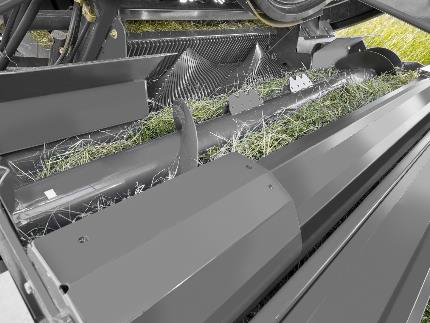

PFS POWER FEEDING SYSTEM 2,35 м (опціонально RF, серійно RC / FC / SC)

  • Великий діаметр шнека для поліпшеного стягування кормової маси з 2,35 на ширину 1,20 м
  • Шнек PFS з амортизацією для компенсації нерівностей
  • Примусова подача глибоко в ротор завдяки лопаток

Переваги

  • Рівномірний потік кормової маси навіть на краю поля
  • Комфортна робота

CLAAS QUADRANT 5200

  • Запобіжна муфта з високою швидкістю виключення
  • Швидкість обертання 228 об / хв

Переваги

  • Швидке і зручне включення з кабіни
  • Збільшення продуктивності на 20%

CLAAS QUADRANT 5200

  • Підбирач з гідравлічним приводом, задній роликовий притиск і PFS
  • Постійне регулювання швидкості в залежності від типу кормової маси і розміру валка в діапазоні 200-260 об/хв
  • Збільшення швидкості PFS на 14% в порівнянні з механічною системою PFS

Переваги

  • Можливість регулювання швидкості в залежності від властивостей кормової маси
  • Зниження втрат листя для поліпшеної якості люцерни
  • Збільшення продуктивності за допомогою гідравлічного підбирача

CLAAS QUADRANT 5200

  • Реверсування системи PFS підбирача і роликових притисків з простим управлінням за допомогою COMMUNICATOR в кабіні
  • При реверсуванні PFS два гідравлічних циліндра піднімають обидва прижимних ролика

Переваги

  • Швидкий повторний запуск після несподіваної зупинки
  • Більш комфортна робота
  • Просте використання потужності машини на 100%
  • Покращене відкриття для спрощеного реверсування компонентів підбирача

CLAAS QUADRANT 5200

Подовжені лопатки підбирача для поліпшеної подачі кормової маси в ротор

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200

  • Діаметр 500 мм
  • Зіркоподібний ротор з 4 наконечниками шириною 8 мм кожний
  • Висока швидкість обертання 180 об / хв
  • Скребки між зубами, приварені до рами

Переваги

  • Безперервний потік рослинної маси
  • Максимальний і рівномірний потік рослинної маси завдяки зіркоподібному ротору з 4 наконечниками
  • Примусова подача

CLAAS QUADRANT 5200

Переваги

  • Ротор подає кормову масу глибоко в камеру попереднього пресування
  • Оптимізований потік кормової маси
  • Оптимальна якість кормової маси
  • Висока продуктивність
  • Унікальна особливість: подача за допомогою ротора в серійній комплектації
  • Два здвоєних зіркоподібних ротора з 4 наконечниками шириною 8 мм кожний
  • 180 об / хв
  • Краще ніж прес-підбирач

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200

ROTO CUT

  • 18 000 різів / хв за допомогою 25 ножів
  • 6, 12, 13, 25 ножів для теоретичної довжини зрізу 180, 90, 45 мм
  • Перемикання груп ножів: 0, 6, 12, 13, 25 ножів
  • Активація / деактивація ножів з кабіни

Переваги

  • Дуже гарна якість подрібнення завдяки 18 000 різів / хв
  • Зіркоподібне розташування ротора забезпечує високу продуктивність і чудову якість різання

CLAAS QUADRANT 5200

  • Покращена якість зрізу
  • Підвищена щільність тюків
  • Покращена ферментація силосу в тюках
  • Менше тюків на гектар
  • Проста транспортування тюків
  • Скорочення витрат (транспортування і обмотка)

CLAAS QUADRANT 5200

  • Просте змішування кормів
  • Менше залишків корму, який жуйні тварини не їдять
  • Прискорена підготовка раціону в кормозмішувачі
  • Покращена інтеграція в кормову масу
  • 51 ніж, тільки в CLAAS
  • Перемикання груп ножів: 0,12, 13, 26 або 51 ніж
  • 32 640 різів за хвилину завдяки зіркоподібним роторам з 4 наконечниками

Переваги

  • Відмінна якість зрізу
  • Висока продуктивність ротора

CLAAS QUADRANT 5200

  • Відмінна придатність для підстилки завдяки високій всмоктуючій здатності
  • Менше проблем з лапами птахів
  • Менша смертність до 100-го дня життя завдяки зменшеному споживанню соломи
  • Ідеальна солома для щілинної підлоги

SPECIAL CUT: подрібнювач соломи з 180 ножами

  • 90 ножів на спіпалеподібному роторі з 3000 об / хв
  • Гарне копіювання рельєфу (до 500 мм) для використання машини без подрібнювача

Переваги

  • Чудова якість зрізу завдяки 3000 об / хв
  • Швидкий демонтаж за 15 хвилин
  • Просте пересування завдяки 4 невеликим шинам

CLAAS QUADRANT 5200

  • Бічний привід з ременем POWERBAND
  • Очищення вузлов'язача і дишла стисненим повітрям

Переваги

  • Гнучкість

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200

Лоток, що опускається (ROTO CUT, FINE CUT)

  • Відсутність механічних напружень на приводі
  • Захист від помилок при управлінні

Переваги

  • Простий повторний запуск при забиванні
  • Незрівнянний комфорт руху

CLAAS QUADRANT 5200



  • Ріжучий механізм з висувним ящиком
  • Регулювання з кабіни
  • Швидка заміна ножів
  • Простий доступ для очищення і обслуговування
  • Ящик встановлений на 12 підшипниках для простого висування
  • Менше скупчення кормової маси на столі ріжучого механізму
  • Цикл очищення спрощує рух ножів з COMMUNICATOR

Переваги

  • Менший обсяг обслуговування
  • Просте відключення ножів
  • Захист від передчасного зносу ножів

CLAAS QUADRANT 5200

Ріжуча система QUADRANT 5200 розроблена для простої заміни ножів.
12 захищених підшипників завжди знаходяться в чистоті і гарантують просте висування ящика.
Тільки в CLAAS: автоматичний цикл очищення ножів
Також ексклюзивно в CLAAS: лоток, що опускається з гідравлічним управлінням при блокуванні автоматично повертається.

CLAAS QUADRANT 5200

Защита ножей

  • Защита благодаря 2 усиленным пружинам на каждом ноже
  • Предлагаются 25 или 51 вспомогательный нож
  • Повышенная безопасность благодаря двойным пружинам 22

Преимущества

  • Меньше износ и повреждение ножей
  • Отдельное движение ножей для лучшего среза
  • 2 пружины гарантируют удвоенный срок службы ножей

CLAAS QUADRANT 5200



Ножі

  • Ножі розроблені й оптимізовані для QUADRANT
  • Агресивна заточка ножів
  • Нові ножі посилені в нижній частині
  • Хороший зріз по всій довжині ножа
  • Зменшений витрата енергії
  • Подвійна термічна обробка для збільшеного терміну служби

Переваги

  • Чудова якість зрізу

CLAAS QUADRANT 5200



CLAAS QUADRANT 5200

  • Кероване функціонування
  • Камера попереднього пресування великого обсягу
  • 2 ходи подаючої граблини на один хід поршня
  • 3 налаштування з кабіни за допомогою COMMUNICATOR

Переваги

  • Висока щільність
  • Чудова форма тюка
  • Прості налаштування в COMMUNICATOR

CLAAS QUADRANT 5200

  • Гідравлічні циліндри з двох сторін для маленького циклу
  • При виконанні великого циклу одна сторона заблокована для зміни кінематики подає грабліни

Переваги

  • Покращена щільність тюка
  • Покращена форма тюка
  • Просте управління з COMMUNICATOR

CLAAS QUADRANT 5200

  • Приводи з інтерактивною системою безпеки
  • Захист при засміченні подаючої граблини:

1. Спрацювання обмежувача муфти подає грабліни

2. Підбирач і ротор зупинені

3. Повідомлення механізаторові про перевантаження на COMMUNICATOR / OPERATOR

Переваги

  • Простий повторний запуск на менших оборотах без пошкодження приводу
  • Простий повторний запуск без виходу з кабіни
  • Оптимізована продуктивність при повному комфорті руху

CLAAS QUADRANT 5200


Система вузлов'язача Cormick (петлевий вузлов'язач, або також одинарний вузлов'язач) формує навколо вузла подвійну петлю. Такий вид вузла, як і вузол вузлов'язача Deering (також званого подвійним), більш міцний. Крім того, вузлов'язач Cormick позбавлений шкідливих залишків шпагату.

CLAAS QUADRANT 5200



Одинарний вузлов'язач CLAAS

  • Ніяких залишків шпагату - запорука здорового харчування тварин
  • Одинарний вузлов'язач, тобто один цикл обв'язування на тюк
  • Прямий привід вала відбору потужності, ідеальна синхронізація, відсутність зносу
  • Вузлов'язач, просте регулювання і просте обслуговування

CLAAS QUADRANT 5200



  • Збільшене відкриття вузлов'язального гачка (44 мм замість 29 мм)
  • Новий профільований язичок вузлов'язача збільшеної товщини
  • Вигнутий сегмент вузлов'язального гачка для надійного ведення обв'язувального матеріалу

Переваги

  • Покращена адаптація до більш товстого шпагату
  • Надійне захоплення шпагату вузлов'язальним гачком
  • Простий викид вузла за допомогою профільованого язичка

CLAAS QUADRANT 5200



1. Збільшений кут затискної пластини шпагату
2. Нова форма для кращого ведення шпагату
3. Зажимная пластина і затискний колесо шпагату видозмінені для кращого утримування шпагату

Переваги

  • Покращена адаптація до більш товстого шпагату
  • Подовжений термін служби деталей завдяки термообробці
  • Надійна ув'язка

CLAAS QUADRANT 5200



  • Система очищення вузлов'язача TURBO FAN з гідравлічним приводом
  • Потік повітря 140 км / год
  • Гідравлічний привід від насоса на дишлі
  • 2 електродвигуни для оптимального управління потоком активного повітря

Переваги

  • Гідравлічний привід для хорошої якості очищення
  • Оптимальне очищення завдяки розподільника повітря

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200


  • Вміщує 24 котушки зі шпагатом (11,5 кг)
  • Світлодіодне освітлення блоку шпагату
  • Захист блоку шпагату від пилу

Переваги

  • Комфортне обслуговування навіть в нічний час
  • Збільшений комфорт роботи завдяки чистоті в блоці шпагату
  • Зниження витрати шпагату до 6 котушок завдяки одинарному вузлов'язачу

CLAAS QUADRANT 5200




  • 120 x 70 см
    • Довжина каналу 3,85 м
    • 56 ходів поршня в хвилину
    • + 12% в порівнянні з QUADRANT 3200
  • Переваги

    • Висока щільність
    • Проста транспортування
    • Покращена форма тюка
  • CLAAS QUADRANT 5200




  • Система пресування з 3 гідравлічними циліндрами
  • 200 бар в кінці каналу
  • Виштовхувач тюків з 4 рядами зубів для розвантаження каналу

Переваги

  • Висока щільність
  • Полегшене транспортування і використання тюків
  • Відмінна форма тюків при збиранні будь-яких можливих культур

CLAAS QUADRANT 5200



CLAAS QUADRANT 5200

Робоче меню

Механізатор може створювати власне меню в залежності від потреб

2 варіанти:

1. Персоналізоване меню

2. Класичне меню

Переваги

  • Персоналізований екран в залежності від обраних користувачем налаштувань
  • Оптимальна ергономіка терміналу
  • Проста навігація по різним меню

CLAAS QUADRANT 5200

Доступна інформація в робочому меню:

  • Поточний тиск пресування
  • Зміна довжини тюків
  • Розмір пакета
  • Число ходів поршня
  • Індикація вологості
  • Натяг шпагату на вузлов'язачі у %
  • Число ходів подаючих граблин на хід поршня

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200

1. Індивідуальне робоче меню
2. Поточний тиск пресування
3. Зміна довжини тюків
4. Розмір пакета
5. Індикація зліва / справа
6. Число ходів поршня в хвилину
7. Середній розмір 3 останніх пакетів
8. Датчик скидання тюків
9. Активація індикації ножів або автоматичного регулювання тиску пресування

CLAAS QUADRANT 5200

1. Управління лотком ріжучого апарату
2. Активація / деактивація ножів
3. Гідравлічне реверсування підбирача
4. Тиск пресування в каналі
5. Ручна ув'язка
6. Скидання довжини тюка
7. Наступне меню (меню налаштувань)
8. Номер клієнта

CLAAS QUADRANT 5200

Меню налаштувань

  • Тиск пресування
  • Довжина тюка
  • Автоматична гідравлічна камера попереднього пресування (середній, маленький валок)
  • Автоматичне регулювання тиску пресування і якості шпагату, настройка інтервалів мастила
  • Швидкість підбирача

CLAAS QUADRANT 5200

Автоматичне регулювання тиску пресування
1. Налаштування щільності (від 1 до 10)
2. Налаштування в залежності від якості шпагату (від 1 до 20)
3. Автоматичне регулювання тиску пресування на машині без допомоги механізатора CLAAS

Переваги

  • Повністю незалежна настройка щільності і якості шпагату дозволяє отримати найвищу якість результату
  • Простота управління навіть для недосвідчених механізаторів
  • Рівномірна вага тюків

CLAAS QUADRANT 5200

Автоматичне регулювання тиску пресування
Регулювання тиску пресування в залежності від даних за допомогою 2 датчиків:
1. Нагрузка на раму
2. Натяг шпагату на вузлов'язачі 1, 3, 6

Переваги

  • Менше обривів шпагату
  • Механізатор гарантує незмінно максимальну продуктивність машини незалежно від виду кормової маси

CLAAS QUADRANT 5200

Контроль вузлов'язача

  • Датчик для вимірювання натягу шпагату і перевірки якості вузла
  • Акустичний сигнал на COMMUNICATOR, якщо шпагат не пов'язаний.
  • Індикація помилки узловязателя (№ 1, 2, 3, 4, 5, 6)

Переваги

  • Негайне виявлення помилок при ув'язці для запобігання ушкоджень вузлов'язача
  • Надійність ув'язки для комфортної роботи механізатора

CLAAS QUADRANT 5200

Робоча меню

  • Довжина тюка
  • Поточний тиск пресування і його налаштування
  • Число ходів поршня
  • Лічильник тюків для кожного клієнта
  • Лічильник тюків в день
  • Активація ножів
  • Управління лотком ріжучого апарату

Переваги

  • Простота управління
  • Інтуїтивність і ергономічність
  • Клавіатура з підсвіткою

CLAAS QUADRANT 5200

  • Контроль вузлов'язача
  • Меню помилок
  • Підбирач, ротор, частота обертання подаючої граблини
  • Налаштування довжини тюка
  • Налаштування інтервалу мастила

CLAAS QUADRANT 5200

  • 20 клієнтських лічильників:

- Загальна кількість тюків

- Кількість нарізаних тюків

- Робочі години машини

Переваги

  • Простий розрахунок з клієнтом
  • Однозначна ідентифікація клієнта

CLAAS QUADRANT 5200

Зчіпний пристрій:

  • Регульоване дишло
  • Можливість верхньої або нижньої зчіпки
  • Зчіпна куля Scharmüller (опція)

Переваги

  • Універсальне зчіпний пристрій
  • Висока вантажопідйомність
  • Зручна зчіпка завдяки гідравлічній опорі

CLAAS QUADRANT 5200



Маховик

  • Покращені інерційні якості завдяки великому діаметру
  • Шасі на клепаних з'єднаннях
  • Одна концепція для всіх моделей QUADRANT
  • Новий зрізний болт

Переваги

  • Комфортний і плавний привід
  • Висока продуктивність навіть при нерівномірному валкуванню
  • Збільшений термін служби компонентів

CLAAS QUADRANT 5200



Інтерактивна безпеку

  • Привід подаючих граблини від ротора без ланцюгів, тільки з редуктором і валом відбору потужності для синхронізації машини
  • Тільки 2 для підбирача і POWER FEEDING SYSTEM

Переваги

  • Комфорт руху завдяки муфті, ротору і подаючій граблині
  • Кутовий редуктор для зменшення втрати потужності і вібрації
  • Відсутність ланцюга на головному редукторі для 100-відсоткової синхронізації машини, зручність і економічність обслуговування CLAAS

CLAAS QUADRANT 5200



Редуктор

  • Тільки в CLAAS: проміжний редуктор.
  • Для лінійного приводу з дуже низьким рівнем зносу.
  • Редуктор, що працює в масляній ванні

Переваги

  • Високий термін служби валу відбору потужності
  • Мінімальне обслуговування: мастило через кожні 100 годин
  • Знижений рівень вібрації продовжує термін служби компонентів

CLAAS QUADRANT 5200



Мінімальне обслуговування для максимальної вигоди:

1. Привід виконаний без ланцюгів, тільки редуктори і вали
2. Інтерактивний захист між подаючою граблиною і ротором
3. Муфта подаючою граблиною з автоматичним включенням

CLAAS QUADRANT 5200



Електричне централізоване мастило

  • Налаштування з терміналу управління OPERATOR / COMMUNICATOR
  • Змащуйте зчіпна куля
  • Змащувана здвоєна керована вісь
  • Кількість мастила адаптовано з урахуванням потреби в ній

Переваги

  • Підвищена надійність
  • Менший обсяг щоденного обслуговування

CLAAS QUADRANT 5200



CLAAS QUADRANT 5200

  • Одинарна вісь:

600 / 50-22.5

710/40-R22.5

  • Здвоєна вісь:

520/50-R17

500/55-R20

  • Керована здвоєна вісь:

500/55-R20

620/50-R22.5

  • Пневматичне / гідравлічне гальмо

CLAAS QUADRANT 5200



QUADRANT

5200 RF
5200 FC
5200 SPECIAL CUT

Зчіпний пристрій

Частота обертання ВВП
об/хв
1000
1000
1000
Гідравлічна опора




Кульове зчеплення




Підбирач

Ширина
м
2,35
2,35
2,35
Ширина захвату по DIN
м
2,15
2,15
2,15
Кількість тримачів зубів

4
4
4
Два маятникових копіюючих колеса підбирача




POWER FEEDING SYSTEM (PFS)




PFS з гідравлічним приводом




Подача

Ротор

ROTO FEED
ROTO CUT
RF/RC/FC
Число ножів


51
180
Допоміжні ножі




Групове перемикання ножів


51, 26, 13, 12, 0/ 51, 26, 25, 13, 0
51, 26, 25, 13, 0
Шухляда ножів




Фазність такту граблини

2 (●)
2 (●)
2 (●)
Регульована гідравлічна камера попереднього пресування




Автоматична камера попереднього пресування




Канал пресування

Кількість ходів поршня
об/хв
56
56
56
Макс. тиск пресування
бар
200
200
200
Автоматичне регулювання тиску пресування




Виштовхувач тюків




Датчик скидання тюків




Датчик вологості




Розміри каналу пресування

Довжина
м
3,85
3,85
3,85
Ширина
м
1,2
1,2
1,2
Висота
м
0,7
0,7
0,7
Довжина тюка
м
0,50–3,00
0,50–3,00
0,50–3,00

Управління

CLAAS COMMUNICATOR II




OPERATOR




Кабель ISOBUS




EASY on board




Автоматичне централізоване змащування




Ручне централізоване змащуваня




Комплект світлодіодного освітлення




Система зважування тюків




Обв'язка

Кількість вузлов'язачів

6
6
6
Контроль вузлов'язача




Кількість котушок шпагату в розподільнику повітря

24 по 11,5 кг
24 по 11,5 кг
24 по 11,5 кг
Система очищення вузлов'язача TURBO FAN з розподілом повітря




HIGH SPEED BINDING




Скидання тюків

Механічно складний лоток для складання




Гідравлічно складний лоток для складання




Гідравлічно складний роликовий спускний лоток




Габарити та вага

Ширина

2,52–2,97
2,52–2,97
2,52–2,97
Висота

2,55–2,65
3,11–3,16
3,11–3,16
Довжина в транспортному положенні

8,1
8,1
8,1
Довжина в робочому положенні

9,32
9,32
9,32
Маса (з подвійною віссю)

8120
9850
11050


● Стандарт ○ Опціонально - Недоступно

Динамічні зображення прес-підбирача CLAAS QUADRANT 5200

Відео
