1 Функція TWIN (опція) * недоступно в Німеччині Рушання з місця прямо з кабіни трактора.Кормозаготівельна техніка CLAAS | Валкоутворювач LINER. Переваги.
Валкоутворювачі з укладкою по центру LINER 4000 3600 3100 2900 2800 2700 2600 Ширина захвату м 12,20–15,00 9,90–12,50 8,70–10,00 8,00–9,00 7,40–8,20 6,80–7,40 6,20–6,80 Корпус ротора к-сть 4 4 2 2 2 2 2 Валкоутворювачі з боковою укладкою LINER 1750 1650 TWIN 1250 PROFIL 800 TWIN 700 TWIN Ширина захвату м 8,00 6,80–7,901 6,20–6,901 4,00–7,50 / 7,501 3,50–6,30 / 6,301 Корпус ротора к-сть 2 2 2 2 2 Однороторні валкоутворювачі LINER 550 T 500 T 500 PROFIL 450 T 450 370 370 T* Ширина захвату м 5,20 4,80 4,80 4,50 4,50 3,70 3,50 Корпус ротора к-сть 1 1 1 1 1 1 1
Основне шасі і ротори можуть опускатися за допомогою гідравлічної системи, при цьому транспортна висота менше 4,00 м.
Йде як по маслу. GRASS CARE.
Герметично закрите роторное колесо CLAAS, яке не потребує регулярного змазування, і масивна напрямна з чавуну забезпечують максимальну безпеку управління і стабільність
Шини великого розміру і 4 або 6-колісні контурні ходові частини не ушкоджують грунт і дернину.
Ротор + PROFIX. Йде як по маслу.
Їздити, а не постійно змащувати - ротор, який не потребує регулярного змазування.
Валкування без зупинок - головне завдання LINER. Тому використовуються тільки компоненти, що відповідають найвищим вимогам. Завдяки унікальній експлуатаційній безпеці та міцності валкоутворювача LINER є ідеальним представником кормозаготівельної техніки.
Заповнений мастилом і герметично закритий ротор валкоутворювача знаходиться в міцному литому корпусі (роторне колесо). Тим самим «серце» LINER захищено від потрапляння бруду і не вимагає технічного обслуговування. Направляючі валики безперебійно працюють в масляній ванні. Постійне змащування забезпечує максимальний термін служби.

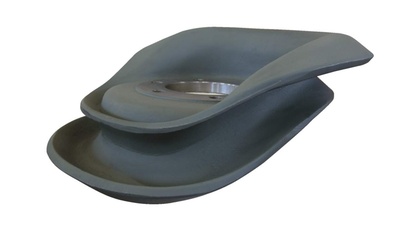

Криволінійна доріжка з великим терміном служби.
Ефективність при будь-яких умовах: напрямна виготовлена з високоміцного чавуну. Збільшений діаметр і плавний контур напрямних валиків зводять до мінімуму зусилля в місцях перегину. Завдяки цьому грабліни працюють плавно і виконують укладання валків з максимальною точністю без старіння матеріалу навіть в ході тривалих робіт.

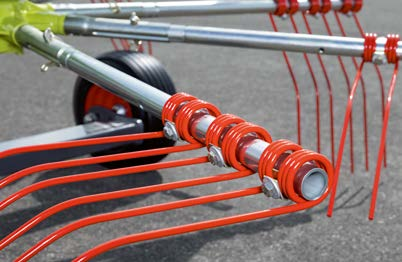

Простий монтаж за допомогою кріпильного модуля PROFIX.
Проста у використанні система кріплення PROFIX дозволяє зручно монтувати і демонтувати граблини. Багатозубчате зачеплення граблин забезпечує ідеальну посадку без люфту і зносу. Стрілки-покажчики однозначно показують позицію установки. При необхідності всі компоненти системи кріплення граблин PROFIX можна замінити швидко і дешево.
Випробуваний ротор, заповнений оливою, для легкості ходу.
Ротор для легкості ходу: деякі маленькі моделі оснащені роторним колесом меншого розміру. В цьому випадку сталеві напрямні валики теж занурені в масляну ванну і не вимагають регулярного змазування - литий корпус герметично закритий і не вимагає технічного обслуговування. Крім того, за допомогою лимоноподібного профілю граблини встановлені без зазору.
GRASS CARE. Для найвищої якості корму.
Тривимірна система адаптації до рельєфу грунту - висока точність і продуктивність.
GRASS CARE - це корми високої якості, навіть у важких умовах, навіть при високих швидкостях. Цьому сприяють численні деталі конструкції валкувачами LINER.
- Карданне навішування роторів - це копіювання рельєфу в трьох вимірах; в діапазоні відхилення від головної рами в (+ / - 15 °) уздовж і поперек.
- Опціональне копіююче колесо з регулюванням без інструменту.
- Грабліни працюють завжди паралельно поверхні грунту.
- Копіювання відбувається за рахунок 4-колісного шасі. Для дуже пересічного рельєфу є 6 - колісне шасі.
- Колеса шасі котяться в безпосередній близькості від граблин для підвищення точності копіювання.

Професійний підйом і опускання.
При складанні в транспортному положенні або при підйомі в положенні на краю поля ротори піднімаються паралельно землі, перед тим як нахилитися всередину. Граблини не руйнують готові валки. При підйомі спочатку піднімається передня частина роторів. При опусканні роторів передні колеса опускаються після задніх. Завдяки цьому зуби не врізаються в грунт і кормова маса залишається чистою.
Пристрій підйому на краю поля з максимальною висотою підйому забезпечує переїзд навіть великих валків. Таким чином, компанія CLAAS пропонує максимальну висоту підйому для зручного повороту на краю поля.
Карданна підвіска роторів
6-колісна ходова частина роторів: додаткові підвісні осі з самоустанавливающимися колесами для ідеальної адаптації до рельєфу грунту
Висота підйому до 70 см для зручного повороту на краю поля
Управління. Все під контролем.

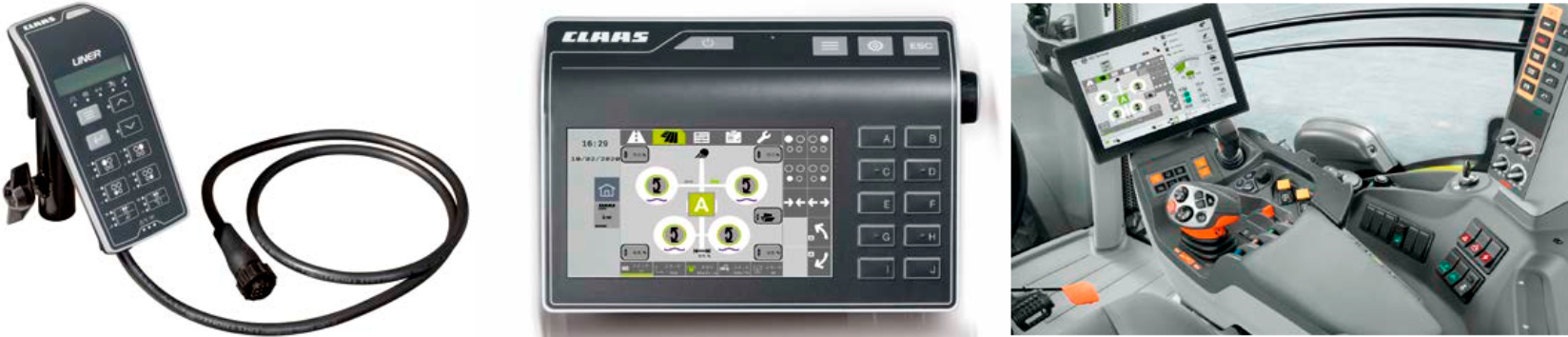

Термінали CLAAS.
Короткий час заготівлі сінажу вимагає від збиральної техніки найвищої продуктивності. Така продуктивність може бути досягнута тільки при створенні комфортних умов для роботи механізатора і забезпеченні інтуїтивно зрозумілого управління. Для моделей, для яких потрібно термінал, можна вибрати CLAAS STANDARD TERMINAL (CST), новий CLAAS OPERATOR або сумісний з ISOBUS COMMUNICATOR II. Крім того, сумісними з ISOBUS машинами можна управляти за допомогою будь-якого зовнішнього або розташованого з боку трактора терміналу ISOBUS. Мобільний термінал S10 від CLAAS є гнучке рішення для ISOBUS і систем паралельного водіння.
Управління пристроями ISOBUS.
Для підключення сумісних з ISOBUS пристроїв в задній частині трактора знаходиться відповідний штекер. В кабіні можна встановити з'єднання з сумісним з ISOBUS терміналом за допомогою додаткового роз'єму. Управління навісним пристроєм здійснюється за допомогою відповідного зображення машини. Завдяки сумісності з ISOBUS до терміналу S10 і COMMUNICATOR II від CLAAS також можна підключати пристрої інших виробників.
Термінал S10:
- Термінал, оснащений сенсорним дисплеєм 10,4 ", з високою роздільною здатністю
- Функції управління та ISOBUS
- Відображення до чотирьох камер
COMMUNICATOR II:
- Термінал 5,7 "
- Сумісність з ISOBUS
- Допоміжні функції
CLAAS OPERATOR:
- Приймач CLAAS STANDARD TERMINAL (CST)
- Дисплей для відображення функцій
- Кнопки управління з фоновим підсвічуванням
CLAAS STANDARD TERMINAL (CST):
- Наочне розташування кнопок
- Просте і зручне управління
Комфортні умови для звичайних робіт.
Безпечне транспортування при висоті менше 4,00 м.
Всі моделі з діаметром ротора до 3,80 м складаються без демонтажу граблин до транспортної висоти менш 4,00 м. У чотирьох- і двохроторному валкоутворювачі після складання ротори гідравлічно опускаються за допомогою керуючого клапана подвійної дії з кабіни трактора. Для транспортування ротори кріпляться за допомогою механічного або гідравлічного фіксатора. За рахунок низько розташованого центру ваги валкувачами LINER мають дуже високу стійкість при русі - навіть при максимальній швидкості до 50 км / ч. Для забезпечення ще більшої безпеки валкувачами LINER в серійній комплектації оснащені освітлювальними приладами і попереджувальними знаками.
Найвища маневреність.
Максимальний поворот керованих коліс відображається за допомогою маркування на дишлі. Таким чином, валкоутворювач LINER забезпечує максимальну маневреність і гнучке переміщення.
Розширення робочого простору завдяки новій підвісці з кріпильною скобою.
Всі валкоутворювачі LINER з'єднуються з нижніми важелями трактора за допомогою стабільної підвіски. Таким чином, вони не тільки оперативно готові до роботи, але і надійним інструментом і стійкі.
Ми створюємо порядок.
Надійна і проста в управлінні опора, практичне місце для зберігання карданного валу, а також зручні тримачі гідравлічних шлангів і кабелів забезпечують порядок після зупинки. При цьому власники кабелів встановлені в поворотному підшипниковому кріпленні і гарантують надійне підведення ліній живлення до трактора. Карданний вал забезпечує максимальний простір і кут повороту до 80 °.
Гнучкість.
Робочу висоту і ефективну ширину можна зручно регулювати. Так, наприклад, шкала на телескопічних стрілах служить для полегшення налаштування ефективної ширини. А шкала на центральній консолі ходової частини роторів дозволяє визначати і гнучко регулювати робочу висоту.

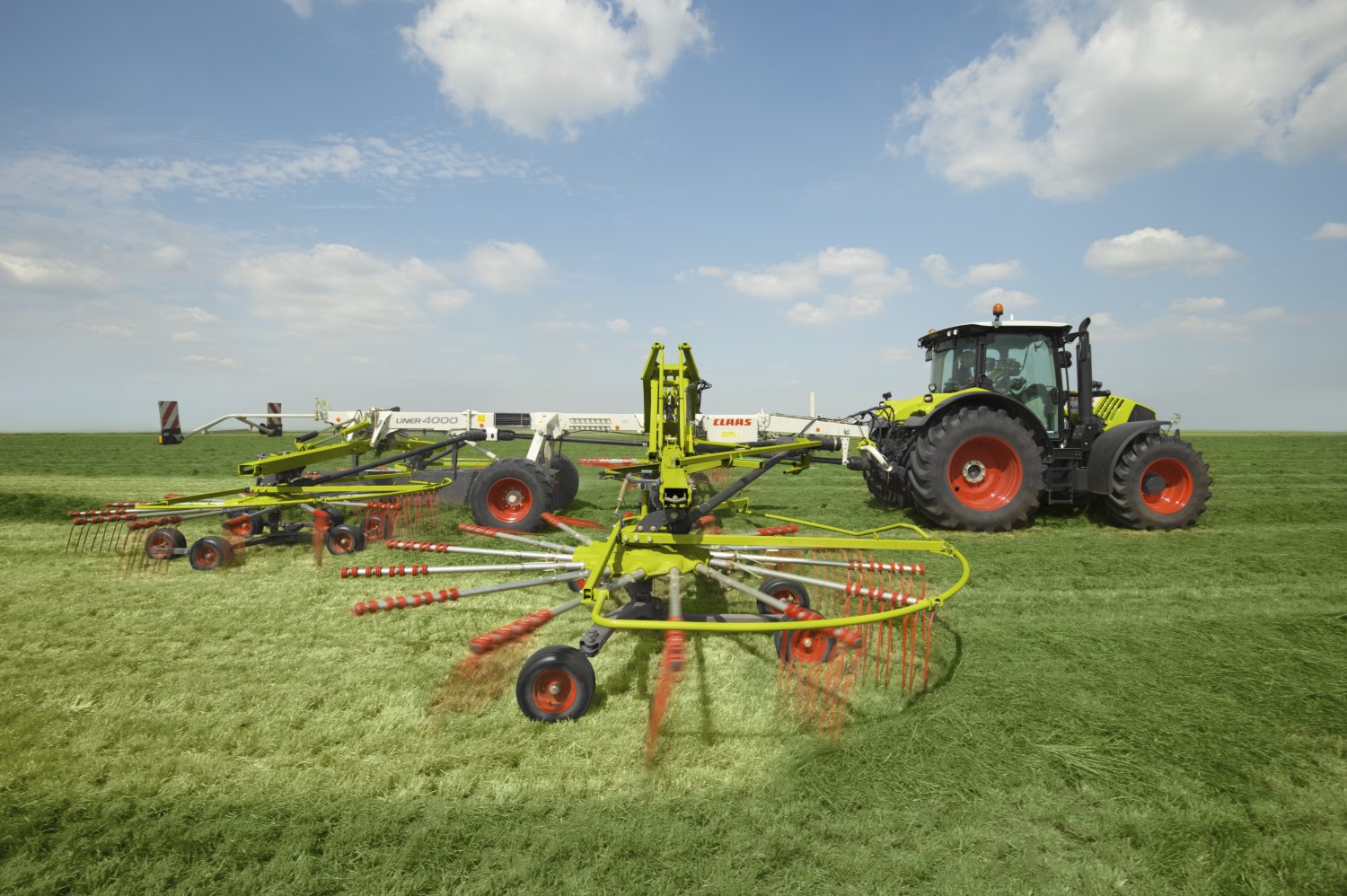

Чотирьохроторні валкоутворювачі LINER 4000/3600.
У чотири рази краще.
З появою чотирьохроторних валкоутворювачів LINER 4000 і LINER 3600 валкування перестало бути «вузьким місцем». Чотирьохроторні валкоутворювачі LINER відрізняються потужністю, продуманою концепцією і надійністю.
Акуратна максимальна продуктивність.
Чотири ротора діаметром 3,30 або 3,80 м кожен і 14 або 12 граблин PROFIX говорять самі за себе. Всього за один прохід ці машини формують рівномірний центральний валок при ширині захвату 15,00 м (LINER 4000) або 12,50 м (LINER 3600). Акуратна прямокутна форма валка забезпечує оптимальний розподіл потоку кормової маси при добірці наступними машинами. Чотирьохроторні валкоутворювачі CLAAS дозволяють формувати валки шириною від 1,20 до 2,60 м. Ширину валка можна адаптувати до різних видів кормової маси і всім поширеним підбирачам: одним рухом в LINER 3600 і гідравлічно за допомогою терміналу в LINER 4000.
Збільшення продуктивності при роботі «в команді».
Оптимальний потік рослинної маси при подальших роботах за рахунок оптимальної форми валка ні з чим не порівняти. Чотири ротора дозволяють додатково підвищити ефективність машин JAGUAR, оскільки велика ширина захвату значно зменшує переїжджає ділянку.
Практики стверджують, що сукупне підвищення ефективності технологічного ланцюжка подрібнення становить до 30%. За допомогою косарки DISCO 9200 C AUTOSWATHER маса з ширини захоплення 18,00 м укладається на ширину 12,00 м, а валкоутворювач LINER 3600 збирає її в один валок. Схема косовиці «18 на 12» збільшує пропускну здатність подрібнювача на 40%. В якості альтернативи для прибирання використовується причіп CARGOS.
Максимальна дбайливість.
Ходова частина за індивідуальним крою: 4-колісна ходова частина роторів з передніми підрулюючими колесами і передньою віссю з поперечним хитанням або опціональна 6-колісна ходова частина роторів в LINER 4000 для задньої пари роторів з додатковими здвоєними осями і самоврядними колесами забезпечують найбільш дбайливий вплив на дернину .
- GRASS CARE: оптимальна адаптація до рельєфу грунту забезпечує чистоту кормової маси навіть на високій швидкості роботи
- Ротори врівноважуються сильними пружинними пакетами
- Хитна підвіска передньої осі ходової частини ротора для надійного пересування роторів
- Чотири керованих колеса переднього ротора для оптимального дбайливого впливу на дернину завдяки точному копіюванню рельєфу
- Великі шини 500 / 50-20 або 620/40 R 22.5 для якомога більш дбайливого ставлення до грунту і кращої стійкості при транспортуванні
- Залежно від специфічних умов в різних країнах може поставлятися з гідравлічним гальмом, пневматичним гальмом або без нього

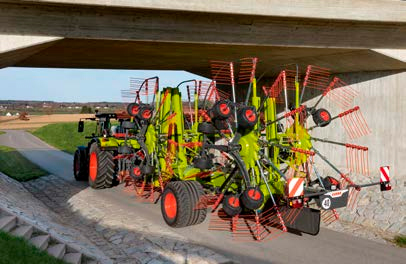

Будь-які дистанції - швидко і ефективно.
При транспортній висоті менш 4,00 м LINER 4000 і 3600 поєднують максимальну продуктивність з високою гнучкістю. Для зменшення транспортної висоти головна ходова частина і ротори можуть опускатися з сидіння трактора. Причому стріли автоматично блокуються при складанні. Зняття окремих граблин не потрібно. У LINER 3600 ходовою частиною можна управляти під час руху за допомогою секції гідророзподільника простої дії, не включаючи термінал. Це дозволяє адаптувати до наявних умов транспортну висоту і дорожній просвіт. Маркування на циліндрі ходової частини показує доступний діапазон розподільного клапана. Вбудована пружинна система врівноваження роторів додатково забезпечує зручне і безпечне перевезення.
Для руху через вузькі дворові і польові проїзди попереджувальні щитки з освітленням можна складати
Комфортне керування.
Валкувачами LINER 4000 і 3600 в серійній комплектації оснащені гідравлічною системою, що забезпечує необхідну комфортабельність. Управління машиною здійснюється за допомогою CLAAS OPERATOR, COMMUNICATOR II, терміналу S10 або будь-якого сумісного з ISOBUS терміналу. За допомогою системи управління ISOBUS для секцій гідророзподільника трактора можна призначати різні функції. Керувати механізаторові допомагають численні автоматичні процеси. Він працює в ідеальних умовах. Кількість помилок при водінні зменшується і механізатор виграє за рахунок економії палива, експлуатаційних матеріалів і робочого часу.
Явні переваги.
- Повне використання всієї робочої ширини для збільшення продуктивності на одиницю площі
- Просте управління розворотом на краю поля: налаштування послідовності підйому і опускання передніх і задніх пар роторів, гідравлічне безступінчасте регулювання висоти підйому на краю поля для адаптації до різних робочих умов і автоматичний відкидний фартух для максимального дорожнього просвіту
- Зручне складання / розкладання прямо з кабіни трактора
- Робоча ширина і ширина валка з можливістю безступінчатого гідравлічного налаштування
- Завдання і збереження параметрів в залежності від умов експлуатації (наприклад, різних значень ширини валка і висоти вибірки)
- Огляд всіх виконаних завдань і даних замовників в комбінації з лічильником оброблених гектарів
- Добре видно з кабіни трактора індикатор максимального повороту керованих коліс
Революція у валкуванні.
Завдяки супутниковим системам паралельного водіння GPS COPILOT, GPS PILOT FLEX або GPS PILOT, а також терміналів COPILOT, S7 або S10 чотирьохроторний валкоутворювач CLAAS можна використовувати ще ефективніше. Перекриття, непотрібні переїзди через поле і далекі від оптимальних розворотів пішли в минуле.
LINER 3100. Універсал.
Продуктивність завдяки двом роторам.
Завдяки ширині захоплення від 8,70 до 10,00 м LINER 3100 можна використовувати в будь-яких умовах. Ширина захоплення плавно регулюється за допомогою гідравлічного приводу і відображається на шкалі. При роботі з соломою завдяки великій ширині захоплення LINER 3100 на стані складати два валка жатки комбайна шириною 7,50 м.
Постачальник високоякісного корму навіть на великих валках.
При діаметрі ротора 4,20 м 14 граблин PROFIX з п'ятьма подвійними зубами, відповідно, не залишають після себе ніяких залишків рослинної маси. Завдяки висоті підйому до 90 см LINER 3100 без труднощів переїжджає навіть через найбільші валки. Завдяки гідравлічним безступінчатим налаштуванням обмежувачів для розвороту на краю поля машину можна адаптувати до будь-яких умов. Крім того, на краю поля відкидний фартух автоматично складається вгору, звільняючи максимум простору.
Економія часу та безпека при транспортуванні.
Для установки транспортної висоти менш 4,00 м на кожному роторі демонтуються три граблини, які зручно кріпляться в спеціально передбачених для цього тримачах безпосередньо на роторі. Це економить час. Ходова частина з шинами великого розміру і активним рульовим керуванням забезпечує швидкість при транспортуванні до 50 км / год. Безпеку при русі забезпечують попереджувальні знаки і світлові прилади, що входять в стандартну комплектацію.
Зручні опції.
Електрогідравлічний підйом окремих роторів і гідравлічне регулювання висоти добірки зручно виконуються за допомогою пульта CLAAS STANDARD TERMINAL без використання тросових приводів. Підйомом окремих роторів також можна управляти без терміналу за допомогою триходового крану.
LINER 2900/2800/2700 / 2600. Максимальна продуктивність та оптимальна якість.
Висока продуктивність.
Залежно від потреби поставляється валкоутворювач LINER з укладанням по центру і шириною захвату 6,20-9,00 м. При цьому ширина валка регулюється механічно або гідравлічно в залежності від умов експлуатації. 14 знімних граблин PROFIX в моделях LINER 2900, 12 в LINER 2800 і 2700 і 11 в LINER 2600 забезпечують найкращий підбір.
LINER | 2900 | 2800 | 2700 | 2600 | |
Ширина захвату | м | 8,00–9,00 | 7,40–8,20 | 6,80–7,40 | 6,20–6,80 |
Транспортна ширина зі змонтованими тримачами | м | 2,97 | 2,97 | 2,97 | 2,97 |
Діаметр роторів | м | 3,80 | 3,50 | 3,20 | 2,90 |
Кріплення граблин PROFIX | ● | ● | ● | – |
● Серійна комплектація
– Відсутня
Підвищений комфорт управління.
Для максимально рівного ходу і точного копіювання кожного контуру землі LINER 2900-2600 оснащені 4-колісною ходовою частиною роторів з передніми підрулюючими колесами і передньою віссю з поперечним хитанням. За бажанням всі моделі, за винятком LINER 2600, поставляються з 6-колісної ходовою частиною роторів і додатковими тандемними осями і самоврядними колесами.
Для адаптації до різних умов обмежувач повороту в обох великих моделях можна регулювати безступінчатий. Автоматично і гідравлічно складний фартух забезпечує максимальний дорожній просвіт.
Зручне транспортування.
Без виходу з кабіни зменшити транспортну висоту до менш 4,00 м можна шляхом складання і гідравлічного засування роторів. Низький центр ваги машини гарантує стабільний хід навіть на швидкості до 50 км / год. Великі транспортні шини до 380 / 55-17 забезпечують стійкість при транспортуванні і дбайливий вплив на ґрунт. Крім того, автоматичне блокування для транспортування в моделях LINER 2900 і 2800 полегшує роботу механізатора. У LINER 2700 і 2600 механічне блокування для транспортування забезпечує максимальну безпеку транспортування.
Неперевершене співвідношення вартості і продуктивності.
У валкоутворювачах LINER 2600 представлені всі необхідні функції. Наприклад, герметично закрите мале роторное колесо, яке не потребує технічного обслуговування і регулярного змащування.
Управління.
За допомогою CLAAS STANDARD TERMINAL в LINER 2900 і 2800 можна регулювати підйом окремих роторів і висоту підбірки. Тросові приводи більше не використовуються. Підйомом окремих роторів також можна керувати за допомогою триходового крана.
LINER 1750/1650 TWIN. Професійне валкування - це його робота.
Валкування для професіоналів.
LINER 1750 з шириною захвату 8,00 м і LINER 1650 TWIN з шириною захвату 6,80 або 7,90 м - це валкоутворювачі з бічної укладанням для всіх професійних підприємств, що займаються виробництвом силосу, а також для підрядних фірм. 14/12 граблин PROFIX забезпечують найкращі результати валкування. Для запобігання втрат перекриття роторів можна плавно регулювати з кабіни трактора. 4-колісна ходова частина роторів з передніми підрулюючими колесами і передньою віссю з поперечним хитанням забезпечує максимально рівний хід і точне копіювання кожного контуру землі. За бажанням для обох моделей поставляється 6-колісна ходова частина роторів з додатковими тандемними осями і самоврядними колесами для забезпечення оптимальної адаптації до рельєфу грунту, високою робочою швидкістю найкращої якості кормової маси. Чистоту валкування при зустрічній їзді забезпечує фартух валкоутворювача.
Функція TWIN в LINER 1650 TWIN.
За допомогою функції TWIN можна вибирати між одним великим валком або двома маленькими валками. Наприклад, для укладання у валки в темний час доби або при великій кількості кормової маси.
Просте і індивідуально налаштоване управління.
Фіксується в двох положеннях гідравлічний обмежувач повороту з безступінчатим регулюванням служить для адаптації до різних робочих умов. Налаштування часу зміщення при піднятті і опусканні роторів за допомогою послідовного клапана і регульоване з кабіни трактора перекриття роторів для запобігання втрат кормового матеріалу, перш за все на поворотах, роблять валкування простим і зручним процесом.
Безпечне транспортування.
Транспортна висота менш 4,00 м забезпечується в LINER 1750 і LINER 1650 TWIN за рахунок гідравлічного складання роторів. Фартух фіксується в транспортному положенні. При складанні машини в транспортному положенні стріли автоматично блокуються. Низько розташований центр ваги машини забезпечує стійкість при русі навіть на швидкості до 50 км / год.
LINER 1250 PROFIL. Продумано до дрібниць.
Вища якість від CLAAS.
Неперевершений щодо вартості / продуктивності LINER 1250 PROFIL з шириною захвату від 6,20 до 6,90 м є ідеальною машиною для підприємств з власним парком техніки, які хотіли б перейти з однороторногг валкоутворювача на більш потужний і надійний двороторний валкоутворювач.
Переконливо.
Завдяки ширині захоплення більш 12,00 м при русі в прямому і зворотному напрямку гарантується повне завантаження роботою подальшої машини.

Функція TWIN.
Для всіх, хто хоче укладати валки вночі або просто укласти корм в один об'ємний валок, CLAAS пропонує опціонально подвійне укладання з використанням додаткового формуючого фартуха. Валкоукладачі йдуть косо за трактором. Завдяки створюваному вільному простору між роторами рослинна маса укладається в два валки. Управління функцією TWIN здійснюється за допомогою розподільного клапана подвійної дії.
Відмінна якість.
Довільне блокування і розблокування коліс ходової частини роторів для максимальної стійкості на схилах і запобігання зносу шин на поворотах.
Окремо налаштована стежуча система управління.
Для чистого укладання кінця валка на краю поля спочатку піднімається передній ротор, а потім з регульованою затримкою за часом - задній ротор, до зупинки в упорі. Момент опускання заднього ротора регулюється за допомогою тросових приводів.
Чистие укладання валків.
За допомогою системи адаптації до рельєфу грунту PROFIL і контурної ходової частини CLAAS чисте прибирання виконується навіть на нерівних поверхнях.
Безпечне транспортування.
Транспортна висота LINER 1250 PROFIL завжди менше 4,00 м. При необхідності на кожному роторі можна демонтувати від чотирьох до одинадцяти граблин.
LINER 800 TWIN / 700 TWIN. Універсальність без кордонів.
Високопродуктивне і ефективне валкування.
Для малих і середніх підприємств, які хочуть отримати високу потужність за вигідною ціною, LINER 800 TWIN і 700 TWIN - оптимальні помічники при збиранні. До переваг валкоутворювача відносяться їх велика робоча ширина, низька споживана потужність, висока зручність управління і чудова якість захоплення. Завдяки ходовим частинам великого розміру і низько розташованому центру тяжіння машини обидві моделі стійкі при русі на схилах і працюють в будь-яких умовах, дбайливо впливаючи на грунт.
Транспортування.
Без демонтажу граблин транспортна ширина LINER 700 TWIN становить менше 3,00 м. У LINER 800 TWIN діаметр ротора становить 3,50 м, тому для транспортування грабліни можна надійно і зручно укласти прямо на ротор.
LINER 800 TWIN.
Дванадцять граблин для кожного ротора оснащені чотирма подвійними зубами кожна і за допомогою системи фіксації граблин PROFIX і багатозубчатого зачеплення (20 зубів) з'єднані з роторним колесом без зазору і не вимагають технічного обслуговування. Для транспортування шість тримачів надійно вкладаються на кожен ротор.
LINER 700 TWIN.
Одинадцять граблин для кожного ротора оснащені чотирма подвійними зубами кожна. Вставне з'єднання з лимоноподібним профілем і дуговим затиском PROFIX забезпечують посадку без зазору. Для транспортування демонтаж граблин не потрібно.
Велика висота підйому для переїзду валків на краю поля: до 60 см в LINER 700 TWIN

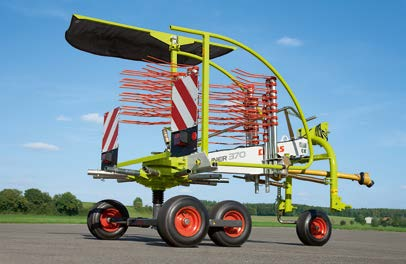

Однороторний валкоутворювач LINER 550-370.
Один на всі випадки життя.
Однороторні валкоутворювачі LINER призначені перш за все для тих підприємств, які самі займаються кормозаготівлею і часто працюють на невеликих ділянках. Для таких завдань ширина захвату від 3,50 до 5,20 м - оптимальне рішення. Однороторні валкоутворювачі LINER - і для трьохточкового навішування, і причіпні - відрізняються дуже точним копіюванням рельєфу грунту, високою продуктивністю і надійністю.
Йде як по маслу.
У всіх моделях однороторні валкоутворювачі CLAAS використовується герметично закрите роторное колесо CLAAS, яке не потребує регулярного змазування. За винятком LINER 370 всі моделі оснащені системою кріплення граблин PROFIX і багатозубчатим зачепленням. У маленьких моделях LINER 370 T і LINER 370 граблини з'єднані з роторним колесом за допомогою лимоноподібного профілю.
Вирівнювання всіх нерівностей.
Контурна ходова частина CLAAS з V-подібними тандемними осями розташована близько до окружності зубів і оптимально адаптується до нерівностей грунту. Регульований поперечний нахил служить для адаптації до різних кормових культур. Обладнаний копіючим колесом валкоутворювач слідує всім вигинам грунту, працює з мінімальними втратами і забезпечує чудову якість прибирання.
LINER 500 PROFIL від CLAAS - перший в світі однороторний валкоутворювач, який оснащений карданною підвіскою. За рахунок цього забезпечується тривимірна адаптація до рельєфу грунту незалежно від руху трактора.
Просте валкування.
Валкоутворювач LINER приєднується до двох нижніх тяг трактора за допомогою стійкої зчіпний скоби. Розташовані далеко вгорі положення для приєднання верхньої тяги забезпечують великий дорожній просвіт в піднятому стані навіть в поєднанні з маленькими тракторами.
Для акуратної добірки відповідно до поточних умовам досить відрегулювати висоту валкоутворювача з кабіни за допомогою важеля або гідравлічної системи (опція). Фартух валкоутворювача фіксується в потрібному положенні за допомогою простого затискного гвинта.
Надійність при транспортуванні.
Пружинні або опціональні гідравлічно складні захисні скоби, а також розташовані в добре доступному місці кріплення для транспортування для зйомних граблин дозволяють просто зменшувати транспортну ширину до допустимого розміру. Завдяки вбудованим транспортувальним фіксаторам ротор під час транспортування заблокований. Опціонально поставляються великі попереджувальні знаки з підсвіткою або без неї. Силова тяга CLAAS (CKL) знімає частину навантаження з несучої рами валкоутворювача. Пружини в підкосила CKL протидіють накату валкоутворювача на трактор при русі під гору. Автоматична фіксація кронштейна трьохточкового навішування підкосами захищає валкоутворювач при транспортуванні.
Зручне управління.
Практичний, інтегрований в підвіску тримач служить для того, щоб карданний вал під час навішування знаходився в потрібному місці на робочій висоті, а під час навішування валкувачами був на своєму місці.
Просто приступайте до роботи.
Для управління причіпним однороторним валкуутворювачем потрібно всього одна секція гідророзподіоювача простогї дії.
- Тип навішування дозволяє здійснювати паралельний грунті підйом ротора
- Регулювання нахилу ротора в напрямку руху за допомогою інтегрованої в циліндр дишла рукоятки
- Опція: паралелограмне дишло для навішування на нерухомі тягово-зчіпні пристрої
LINER | 4900 BUSINESS1 | 4800 BUSINESS1 | 4800 TREND1 | 4700 TREND1 | 3100 TREND1 | 2900 BUSINESS1 | |
Категорія навішування | кат. III | кат. II | кат. II | кат. II | кат. II | кат. II | |
Ширина захвату | м (DIN) | 10,10–15,00 | 9,30–13,60 | 9,30–13,60 | 9,30–12,70 | 8,70-10,00 | 8,20–9,00 |
Ширина валка, прим. | м (DIN) | 1,40–2,50 | 1,40–2,40 | 1,30–2,20 | 1,30–2,20 | 1,50-2,60 | 1,60–2,40 |
Транспортна ширина | |||||||
З граблинами | м (DIN) | 3,00 | 3,00 | 3,00 | 3,00 | 2,97 | 2,97 |
Транспортна висота | |||||||
З граблинами | м (DIN) | < 4,00 | < 4,00 | < 4,00 | < 4,00 | 4,46 | 4,00 |
Зі знятими граблинами | м (DIN) | – | – | – | – | 3,75 | 3,72 |
Довжина (у транспортному положенні) | м (DIN) | 10,15 | 10,00 | 10,00 | 9,40 | 6,92 | 6,53 |
Маса | кг | 5970 | 5400 | 5400 | 5080 | 2880 | 2470 |
Карданна підвіска | ● | ● | ● | ● | ● | ● | |
Ротор | к-ть | 4 | 4 | 4 | 4 | 2 | 2 |
Діаметр роторів | м (DIN) | 3,80 | 3,50 | 3,50 | 3,30 | 4,20 | 3,80 |
Граблин на ротор | к-ть | 14 | 12 | 12 | 12 | 14 | 14 |
Подвійні пальці на граблину | к-ть | 4 | 4 | 4 | 4 | 5 | 4 |
Товщина пальців | мм | 9,50 | 9,50 | 9,50 | 9,50 | 9,50 | 9,50 |
Система фіксації граблин PROFIX | ● | ● | ● | ● | ● | ● | |
Укладання валка | по центру | по центру | по центру | по центру | по центру | по центру | |
4-колісна ходова частина ротора | ● | ● | ● | ● | – | ● | |
6-колісна ходова частина ротора | ○ | ○ | ○ | ○ | ● | ○ | |
Привод | |||||||
Частота обертання ВВП | 540 | 540 | 540 | 540 | 540 | 540 | |
Простий ширококутний карданний вал | ● | ● | ● | ● | ● | ● | |
Шини | |||||||
Ход. частина ротора | |||||||
16 x 6,50-8 | ● 4 x 4 (○ 4 x 6) | ● 4 x 4 (○ 4 x 6) | ● 4 x 4 (○ 4 x 6) | ● 4 x 4 (○ 4 x 6) | 2x6 | 2x4 (○ 2 x 6) | |
16 x 9.50-8 | ○ 4 x 4 / ○ 4 x 6 | ○ 4 x 4 / ○ 4 x 6 | ○ 4 x 4 / ○ 4 x 6 | – | – | – | |
Основна колісна база | |||||||
260/75-15.3 | – | – | – | – | – | – | |
300/80-15.3 | – | – | – | – | – | – | |
340/55-16 | – | – | – | – | – | – | |
380/55-17 | – | – | – | – | – | ● | |
500/55-20 | (○) | ● | ● | ● | (○) | – | |
600/50-R 22.5 | ● | ○ | ○ | ○ | ● | – | |
710/45-R 22.5 | ○ | ○ | ○ | ○ | ○ | – | |
800/35-22.5 | ○ | ○ | ○ | – | ○ | – | |
Комфорт | |||||||
Запасне колесо | ○ | ○ | ○ | ○ | ○ | ○ | |
Баласти для коліс | – | – | – | – | ● | ○ | |
Крила | – | – | – | – | ○ | ○ | |
Роздільний підйом роторів | ● | ● | ○ | ○ | ○ | ● | |
Гідравлічне регулювання висоти ротора | ○ | ○ | – | – | ○ | ○ | |
Гідравлічне складання фартуха | ○ | ○ | ○ | ○ | ○ | ● | |
Попереджувальний щиток із підсвічуванням | ● | ● | ● | ● | ● | ● | |
Світлодіодне робоче освітлення | ○ | ○ | – | – | – | – | |
Секції гідророзподільника | LS (або 1 пр. + безнапірне повернення) | 1 x пр. + 2 x дв. | 1 x пр. + 1 x дв. (+1 x дв.5) | 1 x пр. + 1 x дв. | |||
● Серійна комплектація ○ Опція □ Доступно – Недоступно |
LINER | 2900 TREND1 | 2800 BUSINESS1 | 2800 TREND1 | 2700 TREND1 | 2600 TREND1 | |
Категорія навішування | кат. II | кат. II | кат. II | кат. II | кат. II | |
Ширина захвату | м (DIN) | 8,00 (8,203)–9,00 | 7,50–8,20 | 7,40 (7,503)–8,20 | 6,80 (7,003)–7,40 | 6,20 (6,353)–6,80 |
Ширина валка, прим. | м (DIN) | 1,40 (1,603)–2,40 | 1,30–2,20 | 1,20 (1,303)–2,20 | 1,20 (1,403)–2,00 | 1,10 (1,253)–1,80 |
Транспортна ширина | ||||||
З граблинами | м (DIN) | 2,97 | 2,97 | 2,97 | 2,97 | 2,55 (2,654) |
Транспортна висота | ||||||
З граблинами | м (DIN) | 4,00 | 4,00 | 4,00 | 4,00 | 3,94 |
Зі знятими граблинами | м (DIN) | 3,72 | 3,47 | 3,47 | 3,38 | 3,18 |
Довжина (у транспортному положенні) | м (DIN) | 6,53 | 6,53 | 6,53 | 5,87 | 5,87 |
Маса | кг | 2470 | 2220 | 2220 | 1850 | 1630 |
Карданна підвіска | ● | ● | ● | ● | ● | |
Ротор | к-ть | 2 | 2 | 2 | 2 | 2 |
Діаметр роторів | м (DIN) | 3,80 | 3,50 | 3,50 | 3,20 | 2,90 |
Граблин на ротор | к-ть | 14 | 12 | 12 | 12 | 11 |
Подвійні пальці на граблину | к-ть | 4 | 4 | 4 | 4 | 4 |
Товщина пальців | мм | 9,50 | 9,50 | 9,50 | 9,50 | 9,50 |
Система фіксації граблин PROFIX | ● | ● | ● | ● | – | |
Укладання валка | по центру | по центру | по центру | по центру | по центру | |
4-колісна ходова частина ротора | ● | ● | ● | ● | ● | |
6-колісна ходова частина ротора | ○ | ○ | ○ | ○ | – | |
Привод | ||||||
Частота обертання ВВП | 540 | 540 | 540 | 540 | 540 | |
Простий ширококутний карданний вал | ● | ● | ● | ● | ● | |
Шини | ||||||
Ход. частина ротора | ||||||
16 x 6,50-8 | 2x4 (○ 2 x 6) | 2x4 (○ 2 x 6) | 2x4 (○ 2 x 6) | 2x4 (○ 2 x 6) | 2x4 | |
16 x 9.50-8 | – | – | – | – | – | |
Основна колісна база | ||||||
260/75-15.3 | – | – | – | ● | ● | |
300/80-15.3 | ● | – | ● | – | – | |
340/55-16 | – | – | – | ○ | ○ | |
380/55-17 | ○ | ● | ○ | – | – | |
500/55-20 | – | – | – | – | – | |
600/50-R 22.5 | – | – | – | – | – | |
710/45-R 22.5 | – | – | – | – | – | |
800/35-22.5 | – | – | – | – | – | |
Комфорт | ||||||
Запасне колесо | ○ | ○ | ○ | ○ | ○ | |
Баласти для коліс | ○ | ○ | ○ | ○ | ○ | |
Крила | ○ | ○ | ○ | ○ | ○ | |
Роздільний підйом роторів | ○ | ● | ○ | ○ | ○ | |
Гідравлічне регулювання висоти ротора | ○ | ○ | ○ | ○ | ○ | |
Гідравлічне складання фартуха | ○ | ● | ○ | – | – | |
Попереджувальний щиток із підсвічуванням | ● | ● | ● | ● | ● | |
Світлодіодне робоче освітлення | – | – | – | – | – | |
Секції гідророзподільника | 1 x пр. + 1 x дв. (+1 x дв.5) | 1 x пр. + 1 x дв. | 1 x пр. + 1 x дв. (+1 x дв.5) | 1 x пр. (+ 1 x дв.5) | ||
● Серійна комплектація ○ Опція □ Доступно – Недоступно |
LINER | 1900 | 1800 TWIN2 | 1700 TWIN2 | 1700 | 1600 TWIN2 | 1600 | |
Категорія навішування | кат. II | кат. II | кат. II | кат. II | кат. II | кат. II | |
Ширина захвату | м (DIN) | 8,05 | 7,45–8,40 | 6,70–7,85 | 6,60 | 6,20–6,90 | 6,20 |
Ширина валка, прим. | м (DIN) | 0,90–1,40 | 0,90–1,30 | 0,90–1,30 | 0,90–1,30 | 0,60–1,20 | 0,60–1,20 |
Транспортна ширина | |||||||
З граблинами | м (DIN) | 2,99 | 2,99 | 2,89/2,994 | 2,89/2,994 | 2,89/2,994 | 2,89/2,994 |
Транспортна висота | |||||||
З граблинами | м (DIN) | 3,99 | 3,99 | 3,99 | 3,99 | 3,79 | 3,79 |
Зі знятими граблинами | м (DIN) | 3,69 | 3,54 | 3,67 | 3,67 | – | – |
Довжина (у транспортному положенні) | м (DIN) | 9,64 | 9,19 | 8,66 | 8,66 | 8,25 | 8,25 |
Маса | кг | 2590 | 2480 | 2220 | 2080 | 1950 | 1810 |
Карданна підвіска | ● | ● | ● | ● | ● | ● | |
Ротор | к-ть | 2 | 2 | 2 | 2 | 2 | 2 |
Діаметр роторів | м (DIN) | 3,80 | 3,50 | 3,20 | 3,20 | 2,90 | 2,90 |
Граблин на ротор | к-ть | 14 | 12 | 12 | 12 | 11 | 11 |
Подвійні пальці на граблину | к-ть | 4 | 4 | 4 | 4 | 4 | 4 |
Товщина пальців | мм | 9,50 | 9,50 | 9,50 | 9,50 | 9,50 | 9,50 |
Система фіксації граблин PROFIX | ● | ● | ● | ● | – | – | |
Укладання валка | зліва | зліва | зліва | зліва | зліва | зліва | |
4-колісна ходова частина ротора | ● | ● | ● | ● | ● | ● | |
6-колісна ходова частина ротора | ○ | ○ | ○ | ○ | – | – | |
Привод | |||||||
Частота обертання ВВП | 540 | 540 | 540 | 540 | 540 | 540 | |
Простий ширококутний карданний вал | ● | ● | ● | ● | ● | ● | |
Шини | |||||||
Ход. частина ротора | |||||||
16 x 6,50-8 | 2x4 (2 x 6 ○) | 2x4 (2 x 6 ○) | 2x4 (2 x 6 ○) | 2x4 (2 x 6 ○) | 2x4 | 2x4 | |
16 x 9.50-8 | – | – | – | – | – | – | |
Основна колісна база | |||||||
260/75-15.3 | – | – | ● | ● | ● | ● | |
300/80-15.3 | – | – | – | – | – | – | |
340/55-16 | – | – | ○ | ○ | ○ | ○ | |
380/55-17 | ● | ● | – | – | – | – | |
500/55-20 | – | – | – | – | – | – | |
600/50-R 22.5 | – | – | – | – | – | – | |
710/45-R 22.5 | – | – | – | – | – | – | |
800/35-22.5 | – | – | – | – | – | – | |
Комфорт | |||||||
Запасне колесо | ○ | ○ | ○ | ○ | ○ | ○ | |
Баласти для коліс | ○ | ○ | ○ | ○ | ○ | ○ | |
Крила | – | – | – | – | – | – | |
Роздільний підйом роторів | – | – | – | – | – | – | |
Гідравлічне регулювання висоти ротора | ○ | ○ | ○ | ○ | ○ | ○ | |
Гідравлічне складання фартуха | ○ | ○ | ○ | ○ | ○ | ○ | |
Попереджувальний щиток із підсвічуванням | ● | ● | ● | ● | ● | ● | |
Світлодіодне робоче освітлення | – | – | – | – | – | – | |
Секції гідророзподільника | 1 x пр. +1 x дв. (+ 1 x пр.6) | 1 x пр. (+ 1 x пр.6) | 1 x пр. (+ 1 x дв.7) | ||||
● Серійна комплектація ○ Опція □ Доступно – Недоступно |
