Механічна сівалка LEMKEN SAPHIR

Сапфір 7, механічний привід - надійно і впевнено

Безступінчатий редуктор в масляній ванні

Завдяки безступінчастому редуктору в масляній ванні можна точно регулювати норму висіву в діапазоні від 0,5 до 500 кг / га. Робота редуктора покриває всю ширину захвату без додаткового регулювання в області приводу. Мелкоступенчатое розподіл шкали в діапазоні від 0 до 150 гарантує точність настройки редуктора. За рахунок плавної та безперебійної роботи висівного валу забезпечується точний поздовжній розподіл насіння. Це є особливо важливим при невеликих нормах висіву і повільному обертанні висівного валу.

Не потребуючий обслуговування карданний привід

Обслуговуваний карданний привід працює в умовах пилу і бруду без перешкод і нарікань. Натягувати і змазувати робочий ланцюг не потрібно.

Оптимальне положення приводного колеса

Приводне колесо рухається в межах ширини захвату сівалки між двома посівними рядами. За рахунок цього забезпечуються однакові умови приводу під час руху вперед і назад. Великий діаметр служить для руху без пробуксовок і хорошої передачі зусилля. Після роботи колесо складається без застосування інструментів за допомогою рукоятки.

Бортовий комп'ютер Ізітроник

За допомогою блоку управління Ізітроник процес управління та контролю над закладкою технологічної колії здійснюється надійно і зручно. Бажаний ритм технологічної колії програмується швидко і просто, що є дуже важливим при роботі знаряддя в різних господарствах або для підприємств, що надають техніку в оренду. В бортовий комп'ютер інтегрований лічильник гектарів, який поряд з продуктивністю на окремому полі вимірює загальну продуктивність знаряддя.

Роздільний лоток для калібрування

Калібрування сівалки відбувається просто і швидко, так як насіння потрапляють в два лотка пробного висіву. Лотки пробного висіву ховаються або висуваються через практичний висувний механізм збоку знаряддя. Через бічні спустошливі отвори насіння безпосередньо потрапляють в ящик для зважування. Для визначення ваги насіння пробного висіву в наявності є цифрові ваги високої точності в практичному транспортувальному валізі.

Проста перевірка норми висіву

Деталізований помічник проведення пробного висіву в блоці управління Ізітроник робить застосування інших допоміжних засобів непотрібним. Блок управління Ізітроник під час проведення пробного висіву можна закріпити позаду сівалки Сапфір 7, що значно полегшує процес пробного висіву. При досягненні заданої площі висіву лунає попереджувальний сигнал. Завдяки цьому не потрібно проводити клопіткий підрахунок кількості оборотів рукоятки пробного висіву. Після першого калібрування висіву встановлюється нове значення налаштування редуктора для другого пробного висіву, що в свою чергу полегшує налаштування знаряддя і робить обслуговування простим і комфортним.

Сапфір 8, електричний привід - просто і універсально
Електричний привід

Завдяки електричному приводу висівного валу можливе дозування різних видів насіння в діапазоні від 0,5 до 500 кг / га і регулювання норми висіву швидко здійснюється після першого калібрування.

• Електромотор і процесор розташовані в передній частині сівалки і надійно захищені від зовнішніх впливів.
• Обслуговування комфортно здійснюється з кабіни трактора через дисплей комп'ютера Солітронік. Це дає можливість, наприклад, змінювати норму висіву простим натисканням кнопки під час руху.
•


Управління

Солітронік пропонує безліч функцій для оптимальної надійності.

• Поряд з визначенням залишкової кількості насіння і контролем над висівним валом, він вказує швидкість руху і виробляє постійний облік продуктивності в гектарах.
• Після проведення калібрування водієві видається оптимальний діапазон швидкості руху для посіву.
• При виході за межі даного діапазону водій отримує попередження від комп'ютера Солітронік.
•


Технологія ISOBUS

Технологія ISOBUS підтримує численні функції сівалки Сапфір. Стандартний інтерфейс з'єднує процесор машини з відповідним блоком управління (термінал LEMKEN CCI-200) в кабіні трактора.

• Є можливість роботи із завданнями з картотек різних оброблених робочих ділянок. Обмін даними здійснюється за допомогою USB-накопичувача або GSM-модему. Всі роботи можуть бути зареєстровані з точною прив'язкою до часу і місця проведення.
• Дисплей з спливаючими підказками полегшує користувачеві поводження з приладом.
• Ергономічної форми джойстик з трьома рівнями включення забезпечує просте управління.
• При необхідності, можна підключити для обслуговування або відстеження додаткові прилади.
• Таким чином, для посівної машини, розприскувачі, розподільника добрив і інших машин можна використовувати один загальний термінал.
•


Універсальне застосування

Солітронік пропонує можливість швидкого і простого регулювання норми висіву. Бортовий комп'ютер наочно інформує водія за допомогою меню калібрування і управляє процесом пробного висіву. Завдяки цьому здійснюється швидка установка норми висіву після одноразового пробного висіву. Встановлена норма може збільшуватися або зменшуватися в процесі роботи з кабіни трактора. Електронне визначення продуктивності в гектарах, інтегрована система діагностики для пошуку помилок, інтерфейсу, ISOBUS і можливістю застосування системи DGPS роблять сівалку Сапфір 8 універсальної механічну сівалку.

Імпульсне колесо

У Сапфір 8 колесо приводу замінено імпульсним колесом. Оскільки немає необхідності в приводі висівного механізму, здійснюється точне визначення, майже без прослизання, швидкості руху і пройденої відстані. Імпульсне колесо рухається між двома посівними рядами в межах ширини захвату сівалки і при цьому завжди по оброблеій поверхні. Це забезпечує завжди однакові умови приводу. Після роботи імпульсне колесо складається без застосування інструментів за допомогою рукоятки.

Комбінована висіваюча котушка «Конті Плюс»
Велика частина висіваючої котушки є спіралевидна шестерня двосекційної висіваючої котушки «Конті Плюс». Вона постійно постачає насіннєвий матеріал в насінняпроводи. Насіння великого розміру дозуються рівномірно і точно.

• Бічна шестерня для дрібного насіння розподіляє навіть найменше насіння, такі як насіння ріпаку, точно і рівномірно.
• За допомогою викрутки висіваючі котушки з роздільним приводом легко вмикаються і вимикаються на легкодоступному перемикачі червоного кольору.

Швидка заміна
Сапфір оснащується новим шестигранним висівним валом з системою швидкої заміни, яка дозволяє проводити швидку заміну висівних котушок.
У розпорядженні є дві цільні висівні котушки: «Моно Плюс» для висіву насіння гороху до 150 кг / га і «Мега Плюс» для висіву насіння гороху і бобів понад 150 кг / га.

Корпус висівної котушки
Функціональний корпус висівної котушки виготовлений зі стійкого до зносу і міцного пластику.

• Регулювання засувки і нижньої заслонки здійснюється без застосування інструментів.
• Інтегрована в корпус висівної котушки заслінка розвантажувального отвору може легко встановлюватися з положення для посіву в положення для калібрування. Завдяки цьому насінняпроводи під корпусом не перекручуються.

Дводисковий сошник

Дводисковий сошник в поєднанні з гумовим колесом контролю глибини забезпечує точність глибини загортання насіння навіть на змішаних грунтах.

• Незалежно від швидкості роботи ведення по глибині сошників залишається постійним.
• Накочення насіння прикочуючим катком забезпечує ідеальне закриття насіння грунтом. Це створює передумови для оптимального надходження вологи, рівномірного формування кореневої системи і призводить до дружного проростанню рослин. Тому навіть при екстремально сухих ґрунтових умовах досягаються хороші і рівномірні сходи.

Регулювання глибини посіву

Глибина загортання насіння дводисковими сошниками для різного посівного матеріалу регулюється централізовано за допомогою гвинта, розташованого по центру сівалки.

• Обертаючи міцний сошниковий брус, можна змінювати положення прикочуючих роликів по відношенню до дводискових сошників, а отже змінюється і глибина загортання насіння. Саме при зміні ґрунтових умов індивідуальне регулювання глибини посіву і тиску сошників є гарантією точності загортання насіння.

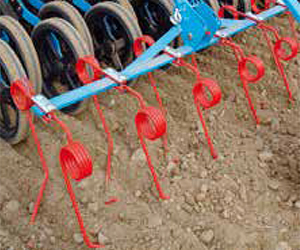

Точність роботи штригеля

Разом з дводисковими або анкерними сошниками можна застосовувати двосекційний S-подібний штрігель. Як тиск штригеля, так і інтенсивність обробки легко регулюється без застосування інструментів. Два ряди ковзних зубів забезпечують хороше вирівнювання і покриття насіння грунтом. S-подібний штрігель може оснащуватися функцією гідравлічного підйому, наприклад, для обробки окремих ділянок посіву без боронування. Таким чином, з'являється можливість працювати як зі штригелем, так і без нього.
Одиночна борона

Як альтернативний варіант може бути використана одиночна борона. Вона працює одночасно на двох насінних рядах і налаштування глибини здійснюється дуже просто

Управління технологічної колією

Завдяки функції включення технологічної колії можлива установка різної ширини технологічної колії. Для цього відповідні висівні котушки включаються або вимикаються за допомогою шестерень і зчеплення.

• При висіві насіння олійних культур також немає необхідності в застосуванні очисних щіток, так як привід здійснюється через висівну котушку для дрібного насіння.
• Можлива швидка установка різної ширини колії, так як шестерні передавального валу приводу довільно зміщуються.
• Ширина технологічної колії за допомогою додаткових шестерень може встановлюватися відповідно до ширини коліс трактора

Датчики

Різні датчики регулярно інформують водія про актуальний стан роботи сівалки Сапфір.

• Датчик передавального валу приводу контролює правильність роботи включення технологічної колії.
• При неправильному завданні параметрів технологічної колії надходить акустичний і додатковий оптичний сигнал про помилку. Даний датчик одночасно служить для контролю роботи висівного валу і відразу ж подає сигнал при зупинre насіннєвого вала, в разі, якщо, наприклад, хвостове колесо не має контакту з ґрунтом.

Датчик бункера

За бажанням на бортовий комп'ютер можлива установка оптичної та акустичної сигналізації заповнювання бункера.

• Завдяки датчику, що переміщається по бункеру, завжди можна оцінити обсяг залишкового насіннєвого матеріалу в бункері.
• За допомогою другого датчика особливо на схилах можна на ранньому етапі розпізнати односторонній порожній хід бункера, тобто. відсутність насіння в одній з частин бункера

Досходовий маркер

Все сівалки Сапфір LEMKEN за бажанням можуть оснащуватися досходовому маркером.

• Синхронно з технологічної колії обидва диска маркера наводяться в дію бортовим комп'ютером. Управління здійснюється за допомогою гідравліки та диски із зусиллям заглиблюються в грунт. Таким чином, навіть на важких грунтах або при мульчуваному посіві різниться виразний слід маркера.
