Плуг LEMKEN Titan

Lemken Titan. Концепція

Кількість зростаючих сільськогосподарських підприємств постійно збільшується, у зв'язку з чим вимоги до сучасних напівнавісних оборотних плугів також ростуть. Такі індивідуальні фактори впливу, як потенціал врожайності, опади, дотримання сівозміни, не дозволяють керівникам підприємств відмовитися від високопродуктивної сільськогосподарської техніки. Плуги ЕвроТитан і ВаріТитан від фірми Лемкен відповідають найвищим вимогам, що пред'являються господарствами до техніки: це простота управління, висока якість обробки грунту, можливості підвищення продуктивності і зниження затрат по оранці.

Напівнавісний оборотний плуг ВаріТитан

Плуг ВаріТитан від Лемкен дозволяє гідравлічно безступінчато змінювати ширину захвату кожного корпусу від 30 до 55 см. Плуги з кількістю корпусів від 9 до 12 можуть змінювати ширину захвату від 270 см до 660 см. Крім цього, плуги можуть оснащуватися системою автоматичного захисту від перевантажень при роботі на кам'янистих грунтах. Напівнавісні оборотні плуги можуть використовуватися як для оранки в режимі «он-ланд», так і в режимі «в борозні».

Відмінні риси

Плуг відрізняється високою продуктивністюі, яка досягається в тому числі завдяки гарній маневреності. Унікальна конструкція забезпечує швидкий розворот агрегату навіть на вузьких розворотних смугах

  • Просте регулювання ширини захвату моделей ВаріТитан дозволяє адаптувати плуг до різних грунтових і кліматичних умов, що відповідає високим вимогам, що пред'являються до економічності і екологічності при виробництві сільськогосподарських культур.
  • Висока міцність плугів при більшій ширині захоплення - основна вимога в умовах зростання тягової потужності тракторів. Застосування системи «он-ланд» дозволяє раціонально використовувати на оранці потужні трактори на гусеничному ходу або зі спареними колесами.
  • Установка і регулювання передплужників проводиться легко і просто, без використання інструментів.
  • Безпечний рух по дорогах. Висока швидкість пересування. Низьке навантаження на трактор в транспортному положенні.
  • Висока зносостійкість робочих органів забезпечує низькі експлуатаційні витрати при проведенні оранки.

Напівнавісний оборотний плуг ЕвроТитан

Плуг ЕвроТітан від Лемкен забезпечує чотириступінчасте регулювання ширини захвату кожного корпусу від 33 до 50 см. Це означає, що агрегат з кількістю корпусів від 9 до 12 має робочу ширину від 297 см до 600 см. Плуги ЕвроТітан можуть бути обладнані системою автоматичного захисту від перевантажень при роботі на кам'янистих грунтах.

Плуг LEMKEN Titan

Плуг LEMKEN Titan

Міцна башта плуга

Плуг навішується на трактор за допомогою цілісного підпружиненого валу навішування категорії III або IV, який легко регулюється по висоті.

  • Вал виконаний з пружинної сталі і здатний гасити значні ударні навантаження. Це забезпечує надійний захист від поломок трактор і вежу плуга.
  • Поворотна вісь башти плуга виготовлена із загартованої сталі. Вісь спирається на конічні роликові підшипники, легкодоступні для змащення. Конструкція гарантує особливу міцність і тривалий термін служби плуга при інтенсивному його використанні.

Просте регулювання точки тяги

Горизонтальна точка тяги регулюється по висоті простим переміщенням обмежувального болта.

  • Таким чином, навантаження навмисно переноситься на задню вісь трактора.
  • При використанні з гусеничним трактором точка тяги переноситься значно нижче до поверхні землі, щоб забезпечити рівномірне навантаження на гусеницю.
  • Оптимальна передача тягового зусилля на всіх тракторах мінімізує буксування і економить паливо

Надійний оборотний механізм

Вивірений та безударний оборот плуга на 180 ° виконується двома телескопічними циліндрами. Необхідний робочий тиск гідравліки при цьому невеликий.

  • Точне налаштування кута нахилу здійснюється окремо для кожної сторони за допомогою регулюючих гвинтів.
  • Опорні стійки плуга забезпечують його високу стійкість в транспортному положенні. У зв'язку з цим, плуг може бути від'єднаний від трактора в транспортному положенні, що дозволяє використовувати мінімум місця на майданчику для зберігання сільськогосподарської техніки.

Плуг LEMKEN Titan

Плуг LEMKEN Titan

Більше вільного місця

Значна відстань між трактором і вежею плуга дозволяє розгорнути трактор щодо рами плуга на кут до 90 градусів.

  • Це покращує маневреність на разворотной смузі і полегшує оранку на тракторах зі спареними колесами.
  • Оптимальне розташування оборотного механізму рами і осі опорного шасі ВаріТитана дозволяє легко і надійно виконувати оборот плуга як на рівнині, так і в умовах горбистої місцевості із забезпеченням максимального рівня безпеки.

Сполучний візок для роботи з тракторами, які мають трьохточкове навішування

Якщо на тракторі відсутня трьохточкове навішування, всі плуги ЛЕМКЕН ВаріТитан і ЕвроТитан можуть бути оснащені сполучним візком.

  • У такій ситуації візок бере на себе функції підйому і виглиблення, які в інших варіантах виконання здійснюються за допомогою трьохточкового навішування.
  • Оскільки загальна ширина трактора в такому виконанні становить понад 3 метрів, а довжина понад 18 метрів, то транспортування агрегату по дорогах загального користування не допускається.

Плуг LEMKEN Titan

Плуг LEMKEN Titan

Регулювання ширини захвату

Ширина захоплення напівнавісного оборотного плуга ВаріТитан безступінчатий регулюється в діапазоні від 30 до 55 см і, таким чином, завжди забезпечується найкращий результат роботи плуга.

  • Налаштування ширини захоплення плуга в залежності від типу грунту, її вологості і глибини обробки дозволяє оптимально виконувати всі агрономічні вимоги до оранки. Одночасно забезпечується оптимальне завантаження трактора.
  • Робоча ширина може безступінчатий регулюватися окремо для передньої і задньої частини плуга за допомогою відповідних гідравлічних циліндрів подвійної дії.

Зносостійка система Варіо-кріплення

Палець шарніра кріплення Варіо, щодо якого відбувається регулювання ширини захвату, жорстко встановлений на втулках і зафіксований в кронштейні, що виключає його скручування.

  • На кронштейні з натягом встановлені опорні втулки, в яких обертається палець шарнірного з'єднання. Таким чином, розміщені одна в іншій змащувані втулки гарантують тривалий термін роботи опорного шарніра, забезпечуючи високий рівень зносостійкості, навіть у найважчих умовах.
  • Кожна деталь замінюється окремо.

Кронштейн корпуса плуга із ступінчастою зміною ширини захоплення

Кронштейн корпуса плуга ЕвроТитан із ступінчастим регулюванням ширини захвату надійно закріплені на рамі за допомогою болтів, що забезпечує хорошу міцність і надійність з'єднання при високій точності посадки.

  • Для швидкої і простої зміни ширини захвату корпусу слід послабити центральний болт і переставити стопорний болт в одне з 4-х отворів, відповідно певній ширині захоплення.
  • При цьому передплужники і дискові ножі налаштовуються автоматично, не вимагаючи додаткового регулювання.

Плуг LEMKEN Titan

Установка ширини захвату переднього корпусу

При положенні трактора «в борозні» установка ширини захвату переднього корпусу проводиться за допомогою гвинтової тяги.
При положенні трактора «поза борозною» ця ж гвинтова тяга використовується для установки необхідної відстані між трактором і борозною.

Шарнірне з'єднання рами

Напівнавісний оборотний плуг ВаріТитан відрізняється чудовим копіюванням рельєфу поля і адаптацією до ґрунтових умов навіть при роботі в умовах горбистої місцевості.

  • Змащення шарнірного вузла рами між передньою і задньою частинами плуга сприяє гарному копіюванню рельєфу поля, забезпечуючи збереження, як заданої глибини оранки, так і напрямки руху агрегату.
  • Вісь обороту рами плуга встановлена на провідних елементах, виготовлених із загартованої сталі. При обороті плуга шарнірний вузол рами автоматично вирівнюється і блокується за допомогою циліндра подвійної дії.
  • Наявність шарнірного вузла рами і простої системи настройки робочої глибини за допомогою стопорного пальця забезпечує точне дотримання глибини оранки по всій ширині захоплення агрегату.

Рівномірна глибина оранки

Точне налаштування робочої глибини проводиться як на центральному шасі, так і на задньому опорному колесі без використання інструментів за рахунок використання стопорних пальців.
При заглибленні плуга заднє опорне колесо перекладається автоматично в робоче положення, що виключає небажане відхилення вперед при роботі на нерівній поверхні грунту.

Плуг LEMKEN Titan



Плуг LEMKEN Titan

Установка положення плуга «поза борозною»

Напівнавісний оборотний плуг Титан можна протягом короткого часу перевести з режиму роботи «поза борозною» в режим оранки «в борозні».
Система регулювання режиму роботи плуга, встановлена на передньому механізмі обороту рами, дозволяє проводити оранку з тракторами, у яких ширина не перевищує 3,80 м.

Переднє опорне колесо

Переднє опорна колесо встановлено всередині рами плуга. Дане розташування колеса дозволяє легко маневрувати Титаном на розворотних смугах, які не утруднюючи обороту плуга.
Для регулювання глибини оранки за допомогою перестановки переднього опорного колеса також не потрібно ніякого інструменту.
Під час обороту плуга переднє опорне колесо автоматично перевертається і блокується після завершення обороту в новому положенні.
Великий діаметр колеса (400/60-15,5) гарантує його гарне кочення по грунті навіть при роботі у важких умовах.

Міцна конструкція рами плуга

Міцна рама виготовлена з мікролегованої сталі прямокутного профілю з дрібнозернистою структурою металу і товщиною стінки 10 мм. Така конструкція забезпечує хорошу жорсткість і тривалий термін служби плуга при мінімальній його вазі.
Пластини, на які встановлені кронштейни корпусу плуга, кріпляться до рами за допомогою болтів. Внаслідок цього досягається виняткова точність посадки деталей і висока зносостійкість рами



Плуг LEMKEN Titan

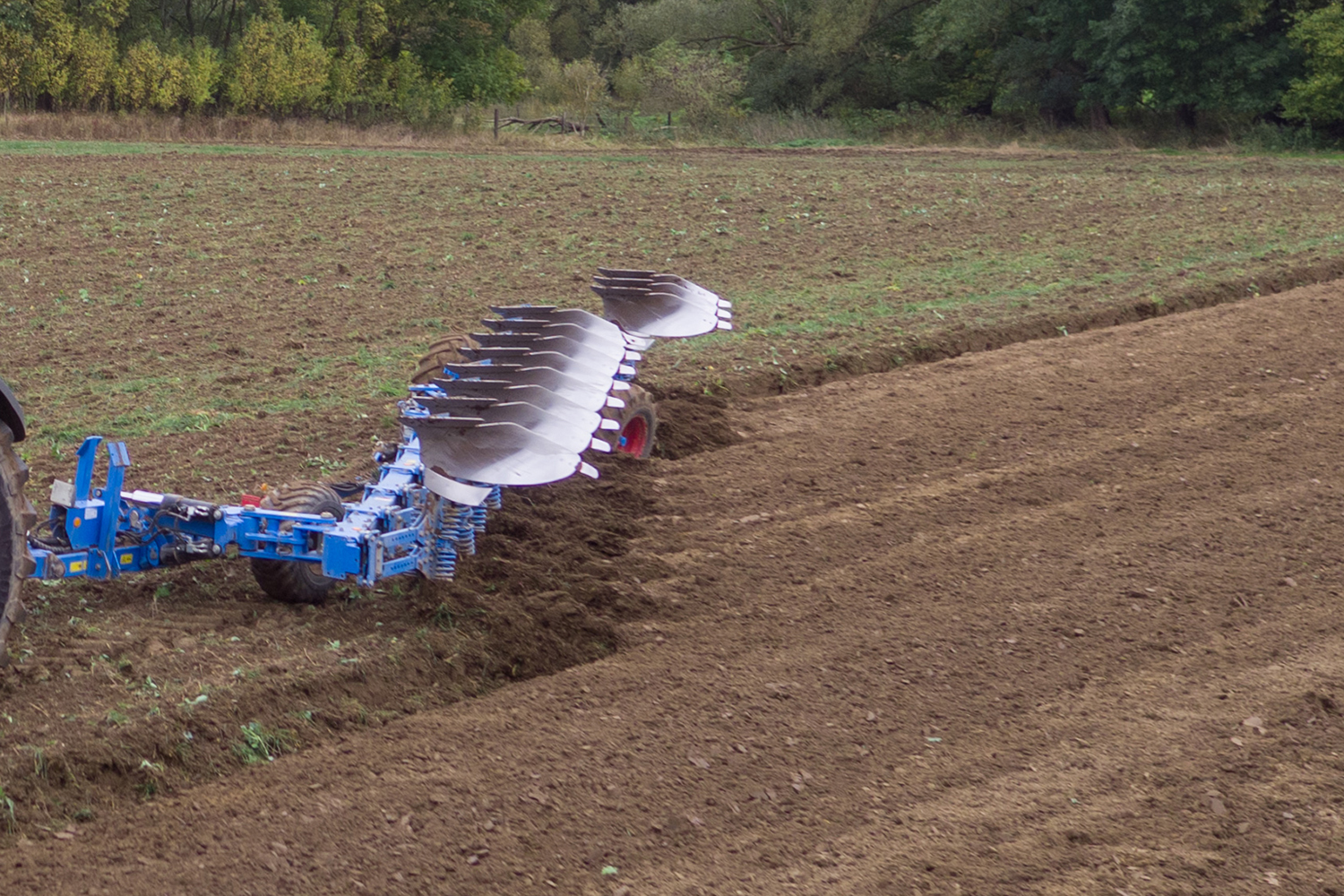

Плуг на розворотній смузі

При досягненні плугом розворотної смуги спочатку піднімається передня частина його рами, потім, через деякий проміжок часу, починається підйом задньої частини. Одночасно з виглибленням рама плуга починає розгортатися, злегка відхиляючись від первинного положення. Після підйому задньої частини плуга проводиться блокування шарнірного вузла.

  • Завдяки функції тимчасового контролю операції підйому / опускання, розмір разворотной смуги, необхідної для роботи багатокорпусних плугів, значно знижується.
  • Оптимальна робота плугів Титан з електронним управлінням забезпечується при роботі з тракторами, обладнаними гідравлічною системою «load sensing» (гідронасос змінної продуктивності).

Задня рама плуга

Використання проміжної опори дозволяє не тільки забезпечити гарне копіювання рельєфу поля, як передніми, так і задніми корпусами плуга, а й проводити за допомогою електронної системи управління підйом задньої рами незалежно від положення передньої частини знаряддя.
Це дозволяє, наприклад, в одному напрямку орати 12-ти корпусам, а в зворотному використовувати тільки 8.

Плуг LEMKEN Titan

Плуг LEMKEN Titan

Корпуси типу Dural

Основа корпусу Dural загартована і тому зовні дуже міцна.

  • Кут атаки корпусів плуга регулюється при необхідності індивідуально. Завдяки цьому завжди забезпечується гарне входження плуга в грунт.
  • Завдяки м'якому переходу від лемеші до відвалу тяговий опір знижується до мінімуму.
  • Відвалам, виготовленим із загартованої бористої сталі, надається зносостійка форма, без болтів в області основного зносу.
  • Дуже великі груди відвалу замінюється окремо.

Смугові відвали

Смуги смугового відвалу плуга виготовлені з товстої, повністю загартованої бористої сталі. Вони легко замінюються незалежно один від одного.

  • Смугові і суцільні відвали розташовуються на однаковій основі.
  • Сполучні гвинти кріпляться глибоко, за рахунок чого забезпечується міцна посадка смуг і тривалий термін служби.
  • Велика товщина матеріалу сильна фіксація забезпечують максимальну стійкість до зламу і мінімальний знос.
  • Накладення внахлест перешкоджає зачеплення коренів або сторонніх предметів.
  • Зони зносу лемешів значно більше, ніж у звичайних лемешів.

Плуг LEMKEN Titan



Склад корпусів

Змінне лезо лемеша гарантує завдяки його товщині, матеріалом і формою мінімальне зношення і завжди оптимальне входження в грунт. Особливо широкі з великими опорними площами польові дошки забезпечують краще ведення плуга в борозні. Перевертаються чотири рази. Значно більша частина зошуваного матеріалу дозволяє тривале використання ножа польової дошки. Його кріплення знаходиться в тіньовій стороні ріжучих інструментів, завдяки чому забезпечується її захист від зносу і пошкоджень.

Завдяки виконанню ріжучої кромки ножа польової дошки, встановленого під кутом вниз і вгору, виключається забивання камінням і корінням ножа. Спеціальне покриття твердими сплавами вістря лемеші забезпечує тривалий термін служби і більш високу економічність. Покриття наноситься з нижньої сторони вістря лемеші. Завдяки ефекту самозаточування, забезпечується легке входження плуга в грунт.

Плуг LEMKEN Titan



Плавний хід механізму автоматичного захисту

В основі системи автоматичного захисту від перевантаження фірми Лемкен використовується дві пари коротких кручених пружин, які забезпечують високе зусилля спрацьовування корпусу плуга при його виході з ґрунту після зустрічі з перешкодою і достатнє зусилля для зворотного заглиблення.
Спеціальна конструкція тяг захисного механізму забезпечує зниження навантаження на долото в міру виглиблення корпусу і, відповідно, її зростання при зворотному заглибленні.

Плуг LEMKEN TitanКорпус плуга виходить з грунту м'яко та плавно, в той час як його зворотнє входження в грунт відбувається з постійно зростаючим зусиллям.
При работі захисного механізму не виникають ударні навантаження, що вплівають на раму плуга і на трактор.
Зусилля стиснених пружин має безступінчасте регулювання. Це дозволяє оптимально налаштувати зусилля спрацьовування захисних механізму відповідно до грунтових умов.

Ідеальна робота на кам'яністіх грунтах

Можлівість відхилення в бік

Плуг LEMKEN Titan

При зустрічі з перешкодою гряди і стійки корпусів плуга, виготовлені із загартованої пружинної сталі, можуть далеко відхилятися в сторону. Під час роботи плуга кожна гряда жорстко утримує корпус в заданому напрямку руху.
Пружинні властивості гряди проявляються лише в тому випадку, коли корпус плуга зустрічається з перешкодою, яку система захисту не здатна обійти тільки у вертикальній площині.
Кронштейн плуга і гряди з опорними втулками кріпляться на болтах і не мають зварних швів. Такий тип кріплення гарантує високу міцність з'єднання і довгий термін служби робочих елементів системи автоматичного захисту плуга від перевантажень.

VARITITAN 10
  6+3 L 100 6+3+1 L 100 7+3 L 100 7+3+1 L 100 8+3 L 100 8+3+1 L 100
Потужність трактора (к.с.)180180180180180180
Потужність трактора (кВт)132132132132132132
Вага (кг)507053795340564955905899
Ширина захвату (cm)30 - 5530 - 5530 - 5530 - 5530 - 5530 - 55
Борозни6+36+3+17+37+3+18+38+3+1
Відстань між корпусами в см100100100100100100



EUROTITAN 10
  6+3 L 100 6+3+1 L 100 7+3 L 100 7+3+1 L 100 8+3 L 100 8+3+1 L 100
Потужність трактора (к.с.)
180180180180180180
Потужність трактора (кВт)
132132132132132132
Вага (кг)
459348424810505950275276
Ширина захвату (cm)
33, 38, 44, 5033, 38, 44, 5033, 38, 44, 5033, 38, 44, 5033, 38, 44, 5033, 38, 44, 50
Борозни
6+36+3+17+37+3+18+38+3+1
Відстань між корпусами в см
100100100100100100
