Грунтоущільнювач LEMKEN Variopack

LEMKEN VARIOPACK. Оранка з ґрунтоущільнювачем?

При здійсненні оранки плуги роблять розпушування ґрунту та його інтенсивне подрібнення, внаслідок чого в обробленому шарі багаторазово збільшується обсяг пор. В процесі оранки порушується природне ущільнення верхнього шару грунту, і руйнуються внутрішні капіляри, внаслідок чого оброблений шар насичується повітрям і швидше прогрівається. Як правило, в інтенсивних сівозмінах немає достатнього часу для осідання грунту і природного ущільнення грунту. З одного боку, необхідно запобігти висушування зораного шару. З іншого боку, капілярні канали в орному горизонті повинні бути якомога швидше відновлені для достатнього забезпечення вологою насіннєвого ложа.

Саме тому пропонується при проведенні оранки разом з плугом використовувати ґрунтоущільнювачі ЛЕМКЕН. Спільне застосування плуга з катками забезпечує прикочування обробленого шару саме в той час, коли грунт знаходиться ще у вологому стані і може бути ущільнений на всю глибину оранки. При цьому забезпечується хороше крошение пласта з формуванням дрібногрудкової структури, що дозволяє відновити капіляри і забезпечити підхід вологи до насіннєвого ложа, а також виключити висушування поораної грунту.

Грунтоущільнювач LEMKEN Variopack

Висока ефективність на всіх типах грунтів

Грунтоущільнювач LEMKEN VariopackРізні варіанти виконання

Ґрунтоущільнювач VarioPack від фірми ЛЕМКЕН може поставлятися в різних варіантах виконання

Причіпне дишло ущільнювачів коткыв виготовлено з високоеластичної, загартованої сталі. Воно може бути адаптоване для будь-якої ширини захоплення плуга. Це означає, що при зміні ширини ґрунтоущільнювача не потрібна установка іншого типу причіпного дишла.

  • одно- або дворядний
  • з діаметром котка 700 або 900 мм
  • з профілем кільця 30 або 45 градусів
  • в якості змінного або фронтального ущільнювача

Грунтоущільнювач LEMKEN VariopackПричіпне дишло ґрунтоущільнювача

Причіпне дишло ущільнювачів котків виготовлено з високо-еластичної, загартованої сталі. Воно може бути адаптоване для будь-якої ширини захоплення плуга. Це означає, що при зміні ширини ґрунтоущільнювача не потрібна установка іншого типу причіпного дишла.

  • Висота точки приєднання дишла до захватного пристрою плуга регулюється в широких межах і може встановлюватися для різної глибини оранки. .
  • Точка кріплення дишла може регулюватися по ширині, так, щоб гарантувати стійкий рух ґрунтоущільнювача без перекриття, навіть при роботі на схилах.
  • Жорстка тяга управління положенням дишла з противідкатним гальмом запобігає небажаній зміні положення гака дишла при оранці поперек схилу або під час від'єднання ґрунтоущільнювача перед розворотом.

Грунтоущільнювач LEMKEN Variopack

Техніка практичного використання

Змінна робоча ширина

Через те, що кільця ущільнювача LEMKEN мають безшовну конструкцію, робоча ширина котків може бути в будь-який час збільшена або зменшена за допомогою простого пригвинчування або відгвинчування кілець

Це дозволяє підготувати ґрунтоущільнювач до роботи з плугом будь-якої ширини захоплення.
Велика товщина кілець в зоні основного зносу дозволяє забезпечити тривалий термін експлуатації ґрунтоущільнювача LEMKEN.

Грунтоущільнювач LEMKEN Variopack

Робота без забивання

Форма кілець ґрунтоущільнювача і їх профіль, а також унікальний спосіб з'єднання між собою гарантують найвищу міцність і надійність знаряддя, незначний знос і, відповідно, низькі витрати на обслуговування, навіть при роботі на кам'янистих грунтах.

Так як в конструкції прикочуючих котків немає центральної осі, то це виключає забивання грунтом простору між кільцями.
Крім цього, додаткова установка жорстких зносостійких очисників, виконаних у вигляді стрічки з обрезиненного полотна, забезпечує роботу ґрунтоущільнювачі без забивання.

Грунтоущільнювач LEMKEN Variopack

VarioPack на фронтальному навішуванні - просто і надійно

Не складний фронтальний ущільнювач FEP

VarioPack на фронтальному навішуванні ущільнює грунт, завдяки чому колеса трактора не провалюються і між колесами не утворюються гребені.
Таким чином, він забезпечує найкращі умови для отримання точного і рівномірно підготовленого посівного ложа.
При цьому знаряддя, що йдуть позаду можуть працювати на більш дрібному рівні, оскільки відпадає необхідність усувати колію трактора.
Фронтальний однорядний кільцевий ущільнювач (FEP) відрізняється компактним виконанням і особливо вигідним розташуванням центру тяжіння.

Складається FEP при транспортуванні

Гідравлічно складний VarioPack забезпечує робочу ширину захвату до 6 метрів при транспортній ширині менше 3 метрів.
При цьому ні рама знаряддя, ні диски не перешкоджають огляду вперед.
Маятниковий механізм забезпечує рівномірну якість роботи на всіх грунтах за рахунок ідеального копіювання грунту і незалежного відхилення бічних секцій від каменів або інших перешкод.
Ущільнювач можна поставити на землю в складеному стані.
Для більш безпечного транспортування по дорогах ущільнювач оснащений освітленням.

Механічне управління

Інтегрований механічний пристрій управління функціонує над місцем з'єднання, розташованим перед ущільнювачем.
Таким чином забезпечується надійна робота в зчепленні і управління по всій довжині контура поля.
Cкладний FEP поставляється з кільцевих профілем діаметром 700 мм або 900 мм.

Грунтоущільнювачі LEMKEN Variopack

Універсальний фронтальний ґрунтоущільнювач WEP

Змінний однорядний кільцевої ущільнювач (WEP), який працює за плугом, за допомогою пристрою для фронтального навішування може швидко і просто переналаштовуватись для застосування у фронтальному навішуванні.
Таким чином, ущільнювач може застосовуватися і при оранці і при посіві.

Пристрій для фронтального навішування

Пристрій для фронтального навішування з фронтальним навішуванням для застосування причіпного ущільнювача плуга збільшує коефіцієнт використання ущільнювача.
Воно підходить до всіх ущільнювачів з баштою трьохточкового навішування категорії II, також інших виробників.
Простий пристрій регулювання забезпечує хороші умови управління при вигідному розподілі ваги і забезпечує точність режиму експлуатації

Адаптоване ущільнення грунту

Тільки змінний дворядний ущільнювач (WDP) від ЛЕМКЕН пропонує можливість роботи з різною шириною захвату.
В області осі трактора, яка не прикочується колесами, працюють здвоєні кільця ущільнювача.
У фронтальній області коліс трактора одинарними кільцями ущільнювача і колесами трактора також досягається гарне ущільнення. Це є передумовою для отримання рівномірного посівного ложа.

Грунтоущільнювачі LEMKEN Variopack

При русі вперед

Тиск на грунт, який чиниться прикочуючим катком при русі вперед, збільшується завдяки низькому розташуванню точки тяги. Дана точка розташовується на середній лінії 3-х точкового навішування ґрунтоущільнювачі
Такий стан лінії тяги запобігає перекидання однорядной моделі ґрунтоущільнювачі і підстрибування подвійного катка.

Розворот

При розвороті ґрунтоущільнювачі точка тиску знаходиться на глибині 1м під поверхнею грунту.
Це дозволяє розвантажити знаряддя, які прямують у зчепленні з ґрунтоущільнювачі, і виключити їх ковзання або мимовільне заглиблення.

Кулачковий кільцевої каток

На легких ґрунтах хороші результати під час прикочування показав кулачковий каток, який володіє збільшеною поверхнею контакту.
Використання кулачкового катка забезпечує хороше зворотне ущільнення і не вимагає при цьому істотних витрат тягового зусилля.
Висока міцність в будь-яких умовах експлуатації

Грунтоущільнювачі LEMKEN Variopack

Кроскільна каток

Невелика відстань між кільцями і спеціальний профіль крос-кільного котка забезпечують його хорошу роботу на середніх і важких грунтах.
Використання котків даного типу гарантує гарне ущільнення і подрібнення верхнього шару грунту при незначній ймовірності забивання міждискового простору.

Центральна рама

Через те, що на ґрунтоущільнювачі LEMKEN рама розташовується по периметру котків, це дозволяє формувати компактні комбінації складових агрегатів, що працюють в зчепленні з ущільнювачами.
Система з'єднання дозволяє легко і швидко навішувати і знімати додаткові агрегати, такі в зчепленні з катками. Така схема складання агрегатів дозволяє приєднаним знаряддям працювати на добре прикочуваних грунтах.

Транспортування по дорогам

Система складання знаряддя в транспортне положення забезпечує безпечне переміщення агрегату по дорогах
Так як приєднані знаряддя розташовуються близько до центру тяжіння катка, це дозволяє виконувати їх спільне транспортування невеликими тракторами.
Така система перекладу в транспортне положення не вимагає демонтажу тяг, що з'єднують каток зі зброєю.

Грунтоущільнювачі LEMKEN Variopack

Грунтоущільнювач LEMKEN VariopackПристрій для зачеплення ґрунтоущільнювачі VarioPack

Пристрій для зачеплення з гідравлічним управлінням автоматично складається і розкладається. Це гарантує надійне захоплення ґрунтоущільнювача і оптимальне розташування точки прикладання тягового зусилля при здійсненні оранки.
Завдяки зручному і простому регулюванню пристрою для зачеплення з використанням забивного штифта можна вибирати між різними режимами експлуатації: робочий режим, режим транспортування, режим оранки без ґрунтоущільнювача.
Універсальні пристрої для зачеплення з гідравлічним управлінням поставляються для всіх типів оборотних плугів, в тому числі для продукції інших виробників.

Грунтоущільнювач LEMKEN Variopack

Позначення
Шир. захвату, см
К-сть дисків
ВаріоПак 110 WDP 70. Вага прибл., кг
ВаріоПак 110 S WDP 70. Вага прибл., кг
ВаріоПак 110 WPD 70
100
10
590

ВаріоПак 110 WPD 70
110
11
632

ВаріоПак 110 WPD 70
120
12
674

ВаріоПак 110 WPD 70
130
13
716

ВаріоПак 110 WPD 70
140
14
758

ВаріоПак 110 WPD 70
150
15
800

ВаріоПак 110 WPD 70
160
16
842

ВаріоПак 110 WPD 70
170
17
884

ВаріоПак 110 WPD 70
180
18
926

ВаріоПак 110 WPD 70
190
19
968

ВаріоПак 110 WPD 70
200
20
1010

ВаріоПак 110 WPD 70
210
21
1052

ВаріоПак 110 WPD 70
220
22
1094

ВаріоПак 110 WPD 70
230
23
1136

ВаріоПак 110 (S) WPD 70
240
24
1178

ВаріоПак 110 (S) WPD 70
250
25
1242
1242
ВаріоПак 110 (S) WPD 70
260
26
1284
1284
ВаріоПак 110 (S) WPD 70
270
27
1326
1326
ВаріоПак 110 (S) WPD 70
280
28
1368
1368
ВаріоПак 110 (S) WPD 70
290
29
1410
1410
ВаріоПак 110 (S) WPD 70
300
30
1452
1452
ВаріоПак S 110 WPD 70
310
31

1494
ВаріоПак S 110 WPD 70
320
32

1536
ВаріоПак S 110 WPD 70
330
33

1578
ВаріоПак S 110 WPD 70
340
34

1620
ВаріоПак S 110 WPD 70
350
35

1662
ВаріоПак S 110 WPD 70
360
36

1704
ВаріоПак S 110 WPD 70
370
37

1746
ВаріоПак S 110 WPD 70
380
38

1788
ВаріоПак S 110 WPD 70
390
39

1830
ВаріоПак S 110 WPD 70
400
40

1872
ВаріоПак S 110 WPD 70
410
41

1914
ВаріоПак S 110 WPD 70
420
42

1956
ВаріоПак S 110 WPD 70
430
43

1998
ВаріоПак S 110 WPD 70
440
44

2040


Позначення
Шир. захвату, см
К-сть дисків
Вага прибл., кг
ВаріоПак 110 WDP 90
162
13
1390
ВаріоПак 110 WDP 90
175
14
1475
ВаріоПак 110 WDP 90
187
15
1560
ВаріоПак 110 WDP 90
200
16
1645
ВаріоПак 110 WDP 90
212
17
1730
ВаріоПак 110 WDP 90
225
18
1815
ВаріоПак 110 WDP 90
237
19
1900
ВаріоПак 110 WDP 90
250
20
1985
ВаріоПак 110 WDP 90
262
21
2070
ВаріоПак 110 WDP 90
275
22
2155
ВаріоПак 110 WDP 90
287
23
2240
ВаріоПак 110 WDP 90
300
24
2325
ВаріоПак 110 WDP 90
312
25
2410
ВаріоПак 110 WDP 90
325
26
2495
ВаріоПак 110 WDP 90
337
27
2580
ВаріоПак 110 WDP 90
350
28
2665
ВаріоПак 110 WDP 90
362
29
2750
ВаріоПак 110 WDP 90
375
30
2835
ВаріоПак 110 WDP 90
387
31
2920
ВаріоПак 110 WDP 90
400
32
3005


Позначення
Шир. захвату, см
К-сть дисків
Вага прибл., кг
ВаріоПак 110 WEP 90
100
5
572
ВаріоПак 110 WEP 90
120
6
657
ВаріоПак 110 WEP 90
140
7
742
ВаріоПак 110 WEP 90
160
8
827
ВаріоПак 110 WEP 90
180
9
912
ВаріоПак 110 WEP 90
200
10
997
ВаріоПак 110 WEP 90
220
11
1082
ВаріоПак 110 WEP 90
240
12
1167
ВаріоПак 110 WEP 90
260
13
1252
ВаріоПак 110 WEP 90
280
14
1337
ВаріоПак 110 WEP 90
300
15
1422
ВаріоПак 110 WEP 90
320
16
1507
ВаріоПак 110 WEP 90
340
17
1592
ВаріоПак 110 WEP 90
360
18
1677
ВаріоПак 110 WEP 90
380
19
1762
ВаріоПак 110 WEP 90
400
20
1847


Позначення
Шир. захвату, см
К-сть дисків
Діаметр кільця, мм
Вага прибл., кг

Фронтальні ґрунтоущільнювачі ВаріоПак 110 FEP

ВаріоПак 110 FEP 250-90
250
12
900
1121
ВаріоПак 110 FEP 300-90
300
14
900
1291
ВаріоПак 110 FEP 400-90
400
20
900
1801

Фронтальні ґрунтоущільнювачі ВаріоПак 110 FEP K

ВаріоПак 110 FEP K 400-70
400
20
700
1226
ВаріоПак 110 FEP K 450-70
450
22
700
1326
ВаріоПак 110 FEP K 500-70
500
24
700
1426
ВаріоПак 110 FEP K 600-70
600
30
700
1726
ВаріоПак 110 FEP K 400-90
400
20
900
2476
ВаріоПак 110 FEP K 450-90
450
22
900
2676
ВаріоПак 110 FEP K 500-90
500
24
900
2876
ВаріоПак 110 FEP K 600-90
600
30
900
3476

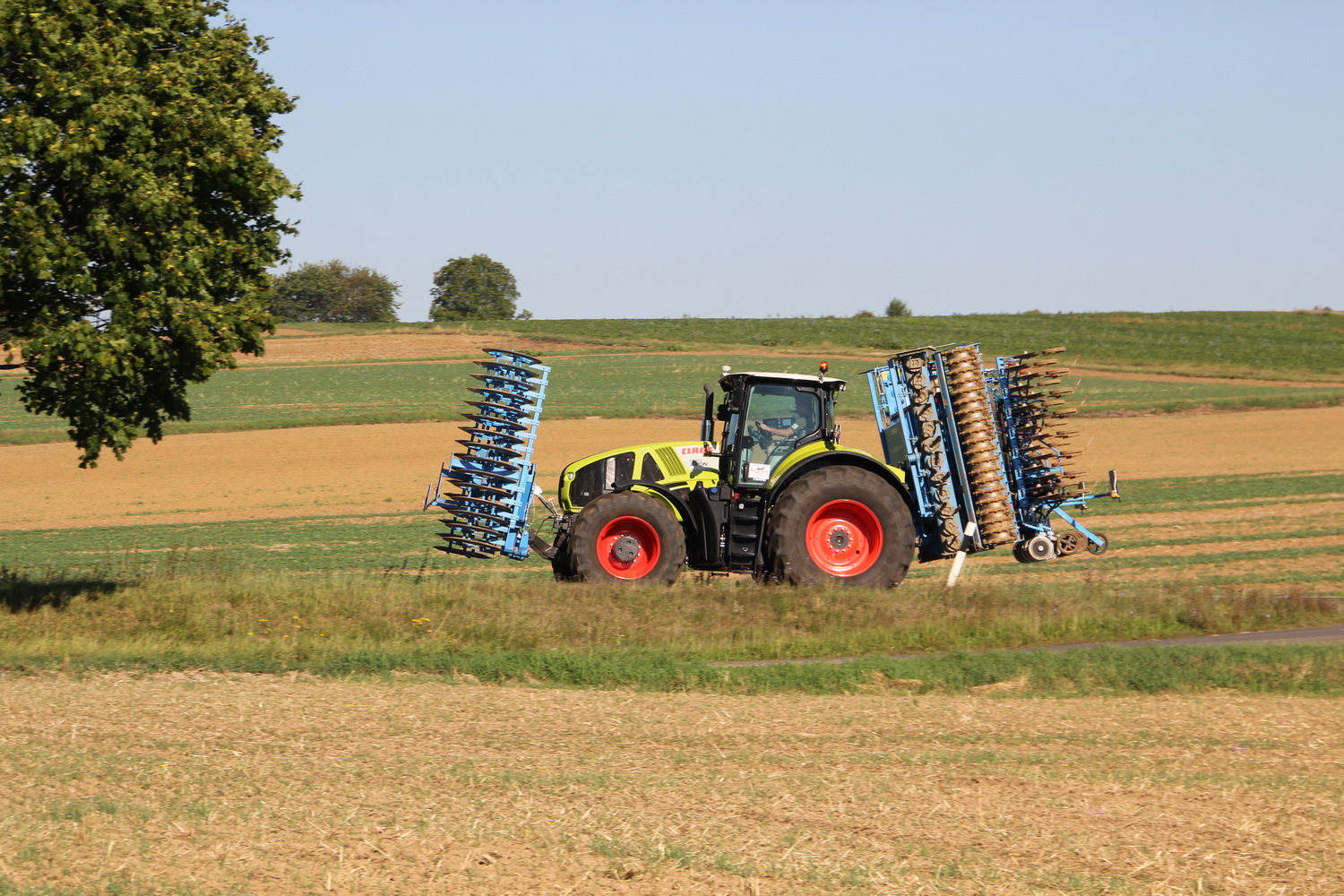

Зображення LEMKEN VARIOPACK
