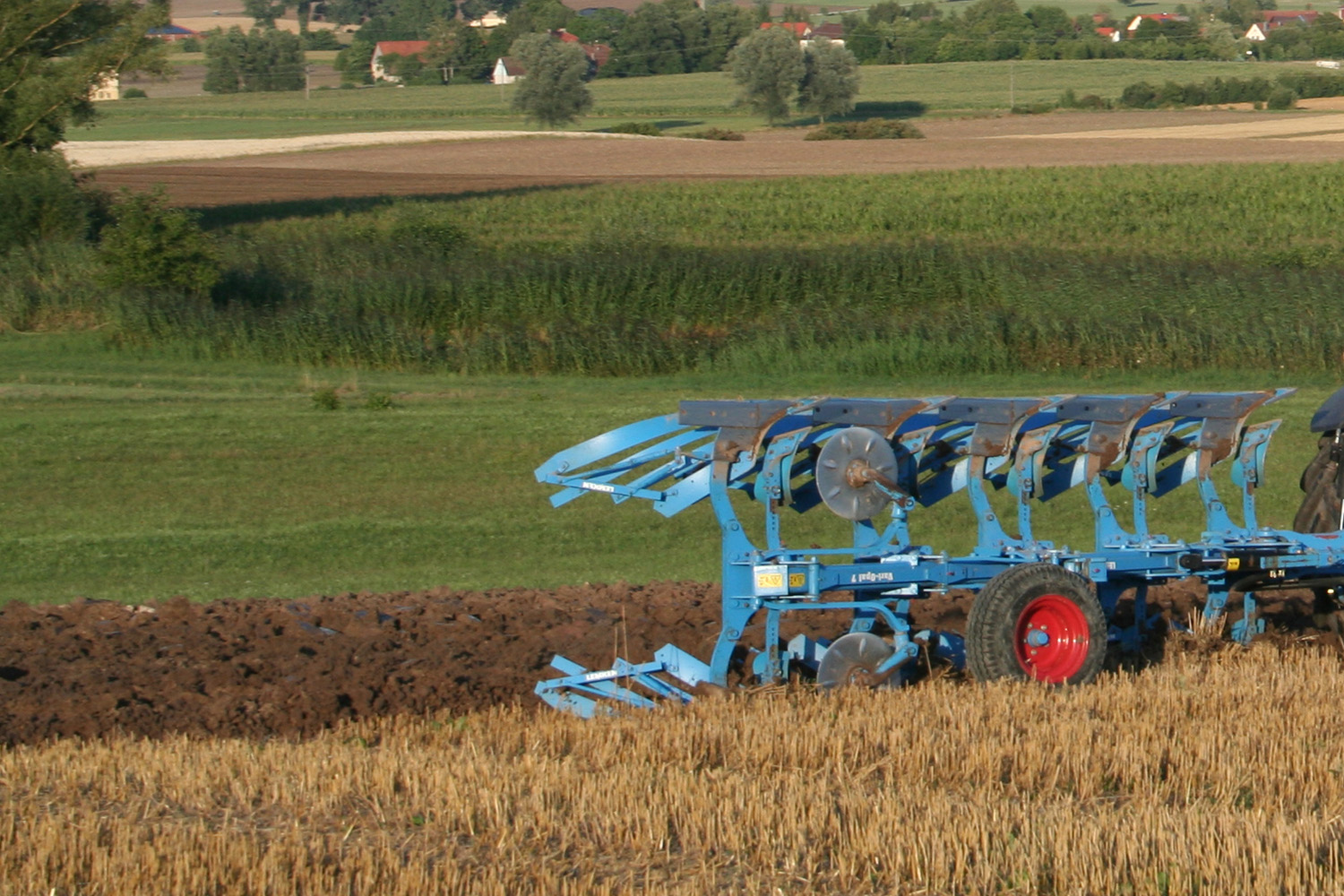

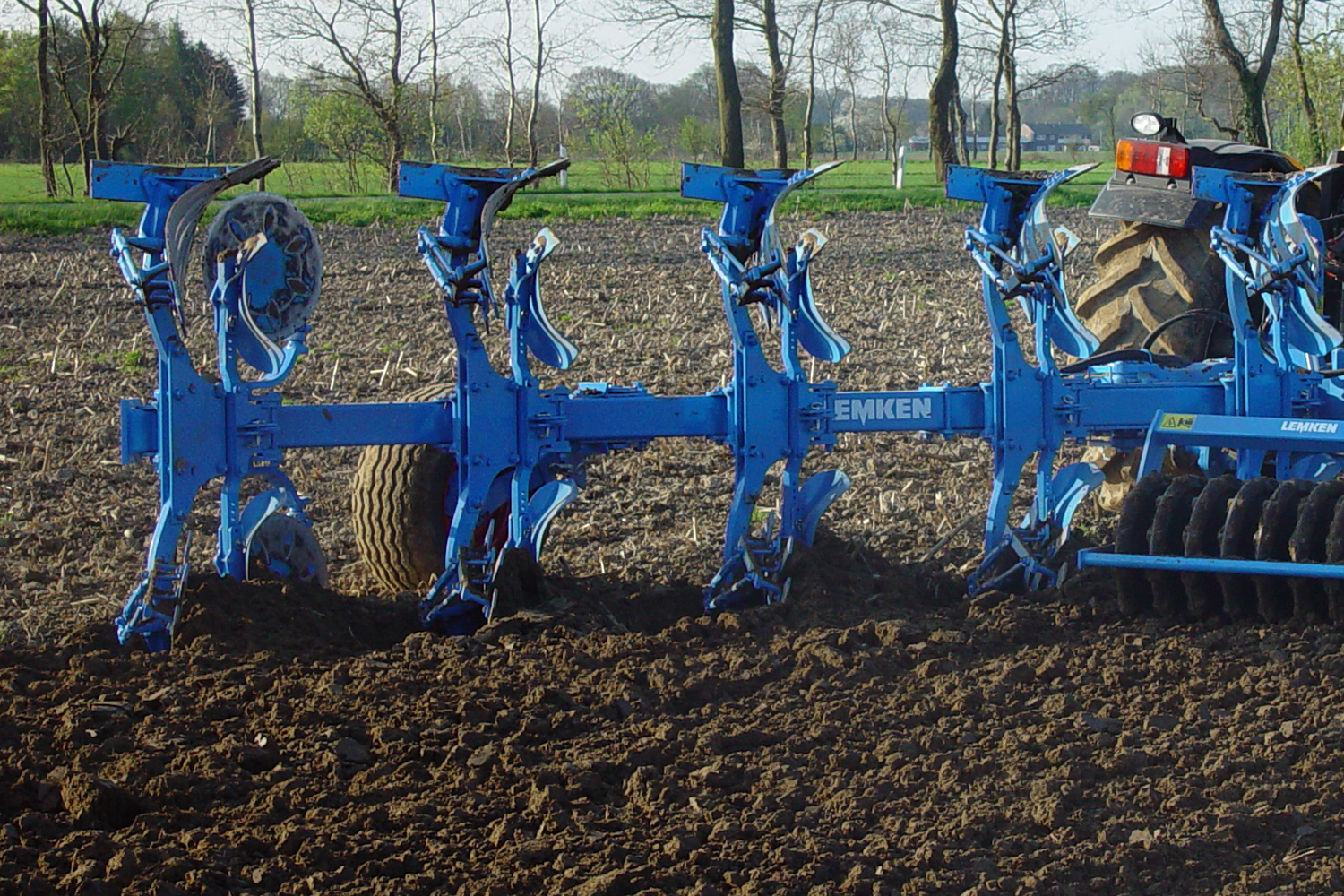

Плуг LEMKEN Opal

Навісні оборотні плуги EUROPAL і VARIOPAL

В умовах збільшення площ, на яких вирощують кукурудзу, використання плуга набуває в останні роки все більшого значення. До числа найважливіших завдань плуга відносяться скорочення кількості захворювань рослин, механічне знищення бур'янів через зростання резистентності до різних діючих речовин і боротьба з мишами та іншими шкідниками. Для вирішення цих завдань гідної альтернативи плуга не існує.

Нові дослідження показують, наприклад, що розпушування та аерація за допомогою плуга шару грунту, в якому буде утворюватися головна коренева система ріпаку, створює прекрасну основу для високої і стабільної врожайності.
Навісні оборотні плуги EurOpal і VariOpal фірми ЛЕМКЕН мають високу продуктивність, надійні і зручні в експлуатації при забезпеченні неперевершеної якості оранки.

Дані плуги мають широкий асортимент оснащення і комплектуючих, так що будь-який фермер, будь господарство зможе підібрати сільськогосподарський агрегат, оптимально відповідний його конкретним потребам для основного обробітку грунту. До вищеназваних особливостей комплектації відносяться різні можливості у виборі відстані між окремими корпусами і висоти рами для запобігання забивань, ступінчастий і плавний варіанти установки робочої ширини, механічна і гідравлічна системи захисту від перевантажень.

ЛЕМКЕН пропонує наступні варіанти оснащення навісних оборотних плугів:

  • Всі плуги EurOpal і VariOpal доступні з відстанню між корпусами 90 см. Або 100 см., Починаючи з 9-ї серії доступні також у виконанні з відстанню, рівним 120 см.
  • У серійному виконанні у плугів моделі EurOpal є 4 різних варіанти робочої ширини.
  • Модельний ряд VariOpal в серійному виконанні оснащений гідравлічною системою установки робочої ширини. За допомогою гідроциліндра подвійної дії можна встановити робочу ширину від 22 до 60 см на корпус, при цьому налаштування можна здійснювати прямо з кабіни трактора. Подібне регулювання дозволяє адаптувати плуг до будь-яких ґрунтових умов.
  • Плуги EurOpal і VariOpal в базовій комплектації оснащені запобіжними зрізними болтами. Для експлуатації на кам'янистих грунтах можна використовувати механічний пружинний захист від перевантажень або гідравлічну систему захисту HydriX.

Плуг LEMKEN Opal

Плуг LEMKEN Opal

Optiquick – основа для чудової оранки

Оптимальні налаштування - економія часу і мінімізація витрат

Точне налаштування плуга надзвичайно важливе, так як це дозволяє значно знизити знос робочих органів і витрата палива. Тому фірма ЛЕМКЕН розробила неперевершену регулювальну систему Optiquick, що використовується, в тому числі, для плугів EurOpal. Система Optiquick дозволяє швидко і легко зробити налаштування ширини захвату першого корпусу і встановити оптимальну лінію тяги трактор/плуг. Таким чином, Optiquick дозволяє економити час і гроші.

Плуг LEMKEN Opal

Регулювальний центр Optiquick

Система регулювання Optiquick від фірми ЛЕМКЕН забезпечує мінімальний тяговий опір плуга. Всі точки кріплення регулювального центру Optiquick оснащені зносостійкими втулками і загартованими болтами, які легко змащуються. Це гарантує високу міцність і тривалий термін служби.

Плуг LEMKEN Opal

EurOpal - налаштуваня ширини захвату першого корпусу і лінії тяги

Плуг вважається оптимально налаштованим, якщо лінія тяги трактор/плуг - на малюнку 2 це лінія між точками Z і PZ - проходить через середину задньої осі трактора - точку М. Точка Z- це точка, в якій перетинаються уявні подовжені нижні тяги навішування, точка PZ є серединою рами плуга

Спочатку проводиться налаштування ширини захвату першого корпусу плуга. Для цього використовується зовнішній гвинт тяги. Напрямок лінії тяги трактор/плуг на малюнку зліва вгорі поки не є ідеальним (Рис. 1), так як лінія між точками Z і PZ не проходить через середину задньої осі, що означає, що трактор відводить убік.

Потім усувається бічна тяга за допомогою внутрішнього гвинта. Тепер лінія тяги трактор/плуг перетинає задню вісь трактора в точці М (Рис. 2). Коригування лінії тяги не вплинуло на ширину захвату першої борозни.

Плуг LEMKEN Opal

VariOpal - оранка без бічної тяги при будь-якій робочій ширині

У плуга VariOpal також є можливості для індивідуального налаштування ширини захвату першого корпусу і лінії тяги.
Завдяки системі Optiquick і Вари-технології плуги VariOpal працюють без бічної тяги і з мінімальним тяговим опором в будь-яких умовах: при маленькій робочій ширині (Рис. 3) і при великій робочій ширині (Рис. 4).
Вари-технологія забезпечує автоматичне регулювання ширини захвату першого корпусу при зміні робочої ширини.

Досконала техніка - відмінний результат

Плуг LEMKEN Opal

Надійний механізм обороту

Всі навісні плуги фірми ЛЕМКЕН оснащені зарекомендували себе гідравлічним механізмом обороту UNITURN з перемикаючим циліндром подвійної дії і вбудованим автоматичним блокуванням нахилу плуга.
Це означає, що забезпечується точне перемикання і швидкий оборот. При оранці не потрібно додатково регулювати нахил плуга навіть в разі протікання масла або при втраті тиску в гідравлічній системі трактора.

Попереднє складання рами

На плуги EurOpal, починаючи з 4-х корпусів, рекомендується використовувати гідравлічну систему складання, особливо при роботі з тракторами з невеликою висотою підйому трьохточкового навішування. Починаючи з 5-ти корпусів і більш, наявність даної системи на плузі є обов'язковим.
Завдяки гідравлічній системі складання рами значно збільшується вільний простір між опорним колесом і грунтом.
Оптимальна взаємодія гідравлічної системи складання та оборотного циліндра забезпечує точний і надійний оборот плуга.

Ось обороту і підшипники

Коротка, міцна вісь обороту витримує поштовхи і тривалі навантаження.
Вона має оптимальний перетин і встановлена на конічних підшипниках. Підшипники змащуються центрально.
Завдяки використанню спеціальної загартованої сталі обертаюча вісь повороту забезпечує високу міцність і тривалий термін служби.
Сальники по обидва боки захищають підшипники від забруднення.

Плуг LEMKEN Opal

Вал навішування, регульований по висоті

Для забезпечення оптимального положення нижніх тяг трактора вал навішування з регульованою висотою адаптується до всіх можливих умов експлуатації.
При зміні категорії, вал навішування можна швидко і просто замінити. Пружинячий вал навішування амортизує ударні навантаження і тим самим береже трактор і агрегат.

Незалежне регулювання нахилу плуга

Нахил сторін плуга регулюється ковпачковими гайками незалежно один від одного.
Вони легко регулюються і оберігають різьблення від забруднення.
Завдяки цьому можна завжди легко змінювати нахил плуга в борозні.

Ящик з інструментами, вбудований в вежу плуга

Плуги фірми ЛЕМКЕН зручні в обслуговуванні.
Інструменти, запобіжні зрізні болти та інші дрібні деталі знаходяться завжди під рукою, в ящику з інструментами.

Плуг LEMKEN Opal

Простота налаштування

Системи налаштування VariOpal

Гідравлічне регулювання робочої ширини

Базова комплектація плуга передбачає безступінчату установку ширини захоплення за допомогою гідроциліндра подвійної дії (1).

Циліндр пам'яті

Для роботи з плугами з чотирма і більше корпусами рекомендується використання циліндра пам'яті (2). Поряд з гідравлічним регулюванням ширини захвату він виконує ще одну важливу функцію: Під час обороту рама плуга спочатку автоматично складається, тим самим досягається необхідний вільний простір між опорним колесом і грунтом. Циліндр пам'яті забезпечує автоматичну установку колишньої ширини захоплення після закінчення обороту плуга.
Добре видима шкала показує оператору встановлену ширину захвату (3).

Плуг LEMKEN OpalПлуг LEMKEN OpalПлуг LEMKEN Opal

Плуг LEMKEN Opal

Квадратний профіль рами

Міцна і товстостінна квадратна труба, виготовлена з мікролегованої дрібнозернистої спеціальної сталі, є міцною основою для рами.
До задньої частини рами приварений фланець, який дозволяє приєднати одну додаткову пару корпусів.
Рама має невелику вагу і забезпечує тривалий термін служби плуга.

Кронштейни стійок корпусів

Жорстке прикручування кронштейнів стійок корпусів до рами забезпечує більшу міцність, надійний термін служби і високу точність складання плуга.
Чотири різні ширини захоплення між 30 см та 50 см встановлюються швидко і просто ослабленням центрального гвинта і перевстановлення регулювального гвинта.
Передплужники і дискові ножі регулюються автоматично.

Відстань між корпусами

Велика відстань між корпусами, розташування корпусів плуга збоку від рами і форма стійок корпусів забезпечують великий вільний простір як між корпусами, так і передплужниками.
Гарантується робота без забивання робочих органів навіть при невеликій ширині захоплення.
Всі стійки корпусів оснащені подвійним зрізним болтовим захистом

Плуг LEMKEN Opal

Вузли повороту

Точка обертання розташованих поруч з рамою шарнірних з'єднань VariOpalа знаходиться поруч з корпусом.
Це дозволяє максимально розвантажити поворотні вузли та комплектуючі.
Всі шарнірні з'єднання оснащені зносостійкими втулками і загартованими пальцями, які зручно змащуються.

Різне кріплення

Пальці основного кріплення шарнірних з'єднань оснащені затискними втулками і надійно закріплені між пластинами рами, що виключає їх скручування.
Вузол повороту також оснащений притискними втулками. Таким чином, обидві втулки знаходяться одна в іншій, та не потребують змащування, що гарантують довгий термін роботи опор навіть при найважчих умовах.
У разі зносу кожна деталь замінюється окремо.

Пластини рами

Пластини рами для кріплення вузлів повороту і тяги пригвинчуються болтами до рами.
Завдяки цьому досягається висока міцність, довгий термін служби і бездоганна точність складання.

Плуг LEMKEN Opal

Гідравлічна система захисту від перевантажень Гідрікс

Гнучке регулювання тиску

Особливо при оранці на сильно кам'янистих грунтах і при одночасно часто мінливих ґрунтових умовах рекомендується використовувати плуг, на якому легко регулюється зусилля спрацьовування.
За допомогою гідравлічної системи захисту Гідрікс від ЛЕМКЕН можна легко і індивідуально регулювати тиск в гідравлічній системі.

На легких ґрунтах проводиться оранка з мінімально можливим зусиллям спрацьовування, щоб каміння залишалися в грунті.
При оранці на важких або твердих грунтах оператор відповідно збільшує тиск в гідравлічній системі важелем гідравліки таким чином, щоб корпус плуга і при таких умовах зберігав стабільність в грунті.

Плуг LEMKEN Opal

Способи регулювання та обслуговування

Можливий діапазон регулювання між 50 і 140 бар встановлюється ручним колесом на блоці управління.
Нижня і верхня межа тиску в гідравлічній системі зручно встановлюються на блоці управління до початку роботи плуга і автоматично дотримується під час роботи.
Завдяки цьому додаткове налаштування тиску за допомогою манометра під час роботи не потрібна.
Міцний зв'язок між гряділях і рамою дозволяє роботу при низькому тиску в гідравлічній системі при гідравлічному захисту Гідрікс.

Плуг LEMKEN Opal

Плуг LEMKEN Opal

Версія Онланд

Оранка в борозні і поза борозною

Оранка поза борозною плугами EurOpal OF / VariOpal OF відрізняється більш дбайливою по відношенню до грунту роботою, тому що колеса трактора йдуть по незораному грунті.

  • Використання спарених коліс або тракторів на гусеничному ходу робить можливим більш рівномірне і грунтозберігаючу передачу зусилля.
  • Добре відбалансований трактор краще справляється з впливом бічних сил.
  • На схилах можлива оранка в гору. Так само доступна оранка краю поля в борозні і поза борозною.
  • Завдяки гідравлічному складанню плуг легко перевести з режиму роботи «поза борозною» на роботу «в борозні», наприклад для оранки останньої борозни.
  • Можлива оранка в несприятливих умовах, наприклад по вологому грунті, тому що можна орати в борозні.
  • Як при оранці в борозні, так і поза борозною можливе використання всіх переваг техніки лінійки Варі.

Плуг LEMKEN Opal

Зручність і безпека в полі та на дорозі

Опорне колесо

Спеціальна конструкція опорного колеса гарантує великий вільний простір між ґрунтом і плугом і, тим самим, забезпечує оптимальне робоче положення і безперешкодне переміщення колеса в процесі обороту плуга. Залежно від кількості корпусів і встановленої ширини захоплення опорна колесо кріпиться на рамі таким чином, що можлива розорювання до самого краю канав, огорож і краю поля.
Зміна робочої глибини плуга здійснюється швидко і оперативно шляхом перестановки забивного штифта.
При зміні робочої ширини плуга змінюється відповідно положення опорного колеса.

Універсальне опорно - транспортне УНІРАД

Плуги, починаючи з 4-х корпусів і більш, рекомендується оснащувати колесом опорно-транспортним колесом УНІРАД. Воно дозволяє транспортувати плуг і легко перекладається з робочого положення в транспортне і навпаки.
Зміна робочої глибини здійснюється легко без підняття опорного колеса шляхом перестановки забивного штифта.
При транспортуванні плуг фіксується в середньому положенні.
Універсальне колесо типу УНІРАД використовується також для руху заднім ходом.

Гідравлічне опорно - транспортне колесо УНІРАД

Оптимальна робота плуга передбачає можливість зміни робочої глибини в залежності від ґрунтових умов і при переході від легких грунтів до тяжких в процесі роботи. За допомогою гідравлічного опорно-транспортного колеса УНІРАД можливо забезпечити рівномірну по глибині оранку.
Робоча глибина гідравлічно регулюється при роботі плуга, а також на важких грунтах, за допомогою подвійного гідровиводами.
Вбудований амортизатор забезпечує м'який оборот колеса при обороті плуга.

Плуг LEMKEN Opal

EUROPAL 5
  2 N 90 2+1 N 90 3 N 90 3+1 N 90 2 N 100 2+1 N 100 3 N 100 3+1 N 100
Потужність трактора (к.с.)40 - 6050 - 8050 - 8060 - 10040 - 6050 - 8050 - 8060 - 100
Потужність трактора (кВт)29 - 4437 - 5937 - 5944 - 7429 - 4437 - 5937 - 5944 - 74
Вага (кг)552715707870560727719886
Ширина захвату (cm)30, 35, 40, 4530, 35, 40, 4530, 35, 40, 4530, 35, 40, 4533, 38, 44, 5033, 38, 44, 5033, 38, 44, 5033, 38, 44, 50
Борозни22+133+122+133+1
Відстань між корпусами в см90909090100100100100


EUROPAL 6
  4 N 90 4+1 N 90 4 N 100 4+1 N 100
Потужність трактора (к.с.)
70 - 11080 - 13070 - 11080 - 130
Потужність трактора (кВт)51 - 8159 - 9651 - 8159 - 96
Вага (кг)90710709321090
Ширина захвату (cm)30, 35, 40, 4530, 35, 40, 4533, 38, 44, 5033, 38, 44, 50
Борозни44+144+1
Відстань між корпусами в см9090100100


EUROPAL 7

 3 N 100 3+1 N 100 4 N 100 4+1 N 100 3 N 90 3+1 N 90 4 N 90 4+1 N 90 3 N 120 3+1 N 120
Потужність трактора (к.с.)
70 - 10080 - 13080 - 13090 - 16070 - 10080 - 13080 - 13090 - 16070 - 10080 - 130
Потужність трактора (кВт)51 - 7459 - 9659 - 9666 - 11851 - 7459 - 9659 - 9666 - 11851 - 7459 - 96
Вес (кг)765
975965117575395994911557891007
Ширина захвата (cm)33, 38, 44, 5033, 38, 44, 5033, 38, 44, 5033, 38, 44, 5030, 35, 40, 4530, 35, 40, 4530, 35, 40, 4530, 35, 40, 4540, 45, 53, 6040, 45, 53, 60
Борозни33+144+133+144+133+1
Відстань між корпусами в см10010010010090909090120120


EUROPAL 8

 4 N 90 4+1 N 905 N 90 5+1 N 90 6 N 90 6+1 N 90 4 N 100 4+1 N 100
Потужність трактора (к.с.)
110 - 160130 - 200130 - 200140 - 240140 - 240160 - 280110 - 160130 - 200
Потужність трактора (кВт)81 - 11896 - 14796 - 147103 - 176103 - 176118 - 20681 - 11896 - 147
Вага (кг)12101425141016251610182512291448
Ширина захвату (cm)30, 35, 40, 4530, 35, 40, 4530, 35, 40, 4530, 35, 40, 4530, 35, 40, 4530, 35, 40, 4533, 38, 44, 5033, 38, 44, 50
Борозни44+155+166+144+1
Відстань між корпусами в см909090909090100100


EUROPAL 8

 5 N 100 5+1 N 100 6 N 100 3 N 120 3+1 N 120 4 N 120 4+1 N 120
Потужність трактора (к.с.)
130 - 200140 - 240140 - 24090 - 120110 - 160110 - 160130 - 200
Потужність трактора (кВт)96 - 147103 - 176103 - 17666 - 8881 - 11881 - 11896 - 147
Вага(кг)143316521638956118512691498
Ширина захвату (cm)33, 38, 44, 5033, 38, 44, 5033, 38, 44, 5040, 45, 53, 6040, 45, 53, 6040, 45, 53, 6040, 45, 53, 60
Борозни55+1633+144+1
Відстань між корпусами в см100100100120120120120


EUROPAL 9
  4 N 90 4+1 N 90 5 N 90 5+1 N 90 6 N 90 6+1 N 90 4 N 100 4+1 N 100
Потужність трактора (к.с.)
120 - 180140 - 220140 - 220160 - 270160 - 270180 - 310120 - 180140 - 220
Потужність трактора (кВт)88 - 132103 - 162103 - 162118 - 199118 - 199132 - 22888 - 132103 - 162
Вага (кг)12801510149517251710194012921526
Ширина захвату (cm)30, 35, 40, 4530, 35, 40, 4530, 35, 40, 4530, 35, 40, 4530, 35, 40, 4530, 35, 40, 4533, 38, 44, 5033, 38, 44, 50
Борозни44+155+166+144+1
Відстань між корпусами в см909090909090100100


EUROPAL 9
  5 N 100 5+1 N 100 6 N 100 3 N 1203+1 N 120 4 N 120 4+1 N 120
Потужність трактора (к.с.)
140 - 220160 - 270160 - 270100 - 150120 - 180120 - 180140 - 220
Потужність трактора (кВт)103 - 162118 - 199118 - 19974 - 11088 - 13288 - 132103 - 162
Вага (кг)1511174517301058135513401586
Ширина захвату (cm)33, 38, 44, 5033, 38, 44, 5033, 38, 44, 5040, 45, 53, 6040, 45, 53, 6040, 45, 53, 6040, 45, 53, 60
Борозни55+1633+144+1
Відстань між корпусами в см100100100120120120120


VARIOPAL 5
  3 N 90 3+1 N 90 2 N 100 2+1 N 100 3 N 100 3+1 N 100
Потужність трактора (к.с.)
50 - 8060 - 10040 - 6050 - 8050 - 8060 - 100
Потужність трактора (кВт)37 - 5944 - 7429 - 4437 - 5937 - 5944 - 74
Вага (кг)727950567794739966
Ширина захвату (cm)22 - 4522 - 4522 - 5022 - 5022 - 5022 - 50
Борозни33+122+133+1
Відстань між корпусами в см9090100100100100


VARIOPAL 6

 4 N 90 4+1 N 90 4 N 100 4+1 N 100
Потужність трактора (к.с.)
70 - 11080 - 13070 - 11080 - 130
Потужність трактора (кВт)51 - 8159 - 9651 - 8159 - 96
Вага (кг)1067129010781305
Ширина захвату (cm)22 - 4522 - 4522 - 5022 - 50
Борозни44+144+1
Відстань між корпусами в см9090100100


VARIOPAL 7
  3 N 903+1 N 90 4 N 90 4+1 N 90 3 N 100 3+1 N 100 4 N 100 4+1 N 100 3 N 120 3+1 N 120
Потужність трактора (к.с.)
70 - 10080 - 13080 - 13090 - 16070 - 10080 - 13080 - 13090 - 16070 - 10080 - 130
Потужність трактора (кВт)51 - 7459 - 9659 - 9666 - 11851 - 7459 - 9659 - 9666 - 11851 - 7459 - 96
Вага (кг)8521118110713738641134112313938881166
Ширина захвату (cm)22 - 5022 - 5022 - 5022 - 5022 - 5522 - 5522 - 5522 - 5522 - 5522 - 55
Борозни33+144+133+144+133+1
Відстань між корпусами в см90909090100100100100120120


VARIOPAL 8
  3 N 90 3+1 N 90 4 N 90 4+1 N 90 5 N 90 5+1 N 90 6 N 90 6+1 N 90
Потужність трактора (к.с.)
90 - 120110 - 160110 - 160130 - 200130 - 200140 - 240140 - 240160 - 280
Потужність трактора (кВт)66 - 8881 - 11881 - 11896 - 14796 - 147103 - 176103 - 176118 - 206
Вага (кг)11241399137816531628190318782157
Ширина захвату (cm)25 - 5025 - 5025 - 5025 - 5025 - 5025 - 5025 - 5025 - 50
Борозни33+144+155+166+1
Відстань між корпусами в см9090909090909090


VARIOPAL 8
  3 N 100 3+1 N 100 4 N 100 4+1 N 100 5 N 100 5+1 N 100 6 N 100 3 N 120 3+1 N 120 4 N 120 4+1 N 120
Потужність трактора (к.с.)
90 - 120110 - 160110 - 160130 - 200130 - 200140 - 240140 - 24090 - 120110 - 160110 - 160130 - 200
Потужність трактора (кВт)66 - 8881 - 11881 - 11896 - 14796 - 147103 - 176103 - 17666 - 8881 - 11881 - 11896 - 147
Вага (кг)11391418139716761651193019051169145814371726
Ширина захвату (cm)25 - 5525 - 5525 - 5525 - 5525 - 5525 - 5525 - 5525 - 5525 - 5525 - 5525 - 55
Борозни33+144+155+1633+144+1
Відстань між корпусами в см100100100100100100100120120120120


VARIOPAL 9
  3 N 90 3+1 N 90 4 N 90 4+1 N 90 5 N 90 5+1 N 90 3 N 100 3+1 N 100
Потужність трактора (к.с.)
100 - 150120 - 180120 - 180140 - 220140 - 220160 - 270100 - 150120 - 180
Потужність трактора (кВт)74 - 11088 - 13288 - 132103 - 162103 - 162118 - 19974 - 11088 - 132
Вага (кг)12531543151018001767205712571551
Ширина захвату (cm)25 - 5025 - 5025 - 5025 - 5025 - 5025 - 5025 - 5525 - 55
Борозни33+144+155+133+1
Відстань між корпусами в см909090909090100100


VARIOPAL 9
  4 N 100 4+1 N 100 5 N 100 5+1 N 100 3 N 120 3+1 N 120 4 N 120 4+1 N 120 5 N 120 5+1 N 120
Потужність трактора (к.с.)
120 - 180140 - 220140 - 220160 - 270100 - 150120 - 180120 - 180140 - 220140 - 220160 - 270
Потужність трактора (кВт)88 - 132103 - 162103 - 162118 - 19974 - 11088 - 13288 - 132103 - 162103 - 162118 - 199
Вага (кг)1529182317902084129315991577188318502156
Ширина захвату (cm)25 - 5525 - 5525 - 5525 - 5530 - 6030 - 6030 - 6030 - 6030 - 6030 - 60
Борозни44+155+133+144+155+1
Відстань між корпусами в см100100100100120120120120120120




Зображення навісного плуга OPAL

Плуг EUROPAL
Плуг VARIROPAL

Відео
