Тюкові прес-підбирачі CLAAS | QUADRANT 4200. Ваші переваги.

  • Ріжучий апарат ROTO CUT і SPECIAL CUT
  • Автоматика щільності пресування з опцією сенсором ув'язки
  • Шість високопродуктивних вузлов'язачів з активним розподільником повітря TURBO FAN
  • Управління: OPERATOR або COMMUNICATOR II

CLAAS QUADRANT 4200
Розмір тюка 1,20 x 0,70 м

  1. Опція: гідропривід підбирача, оборотні. (Підбирач 2,35м з системою подачі PFS і заднім підтримуючим вальцем.)
  2. Ріжучий апарат з ROTO CUT (25 ножів) і SPECIAL CUT (180 ножів)
  3. Ріжучий механізм ROTO CUT з груповим перемиканням ножів (0, 6, 13 або 25 ножів)
  4. Канал пресування з бічними упорами
  5. Автоматика щільності пресування (АРС)
  6. Шість високопродуктивних вузлов'язачів з активним розподільником повітря TURBO FAN
  7. Контроль вузлов'язачів (KM) - опція
  8. Управління ISOBUS з COMMUNICATOR II або EASY on board

CLAAS QUADRANT 4200
Нове покоління вузлов'язачів з активним очищенням повітрям TURBO FAN
Нове покоління легендарних вузлов'язачів CLAAS переконує високою надійністю, простотою конструкції. Вони зроблені спеціально для шпагату QUADOTEX. Відмінна якість корму, тому що гарантується відсутність обрізків шпагату. Постійний контроль наявності шпагату і ув'язки.
CLAAS QUADRANT 4200

НОВИНКА. Автоматичне регулювання управління щільністю
Оптимальна регулювання натисканням кнопки. Автоматичне управління щільністю - це не просто комфорт. Навіть недосвідчені механізатори відразу домагаються максимально закладеної заводом продуктивності.
CLAAS QUADRANT 4200
Системі FINE CUT 15 років.
Ріжучий апарат FINE CUT, який був представлений в 2001 році, постійно розвивається далі. Сьогодні він містить 51 ніж, які можна підключити групами в 0, 12, 12, 26 і 51 ніж або 0, 13, 25, 26 і 51 на вибір.
CLAAS QUADRANT 4200
Більше пропускної здатності
Захисна муфта інтегрована в редуктор. Значно збільшено максимальний крутний момент - (на 14% на ротор і 13% на Граблина). Редуктор і захисна муфта не потребують ТО.

CLAAS QUADRANT 4200

Ротор QUADRANT

  • Діаметр 500 мм
  • Зіркоподібний ротор з 4 наконечниками шириною 8 мм кожний
  • Висока швидкість обертання 180 об / хв
  • Скребки між зубами, приварені до рами

Переваги

  • Безперервний потік рослинної маси
  • Максимальний і рівномірний потік рослинної маси завдяки зіркоподібному ротору з 4 наконечниками
  • Примусова подача

CLAAS QUADRANT 4200

  • Унікальна особливість: подача за допомогою ротора в серійній комплектації
  • Дві здвоєні зірки з 4 наконечниками і шириною 8 мм кожна
  • 180 об / хв
  • Краще, ніж прес-підбирач

Переваги

  • Ротор подає кормову масу глибоко в камеру попереднього пресування
  • Оптимізований потік кормової маси
  • Оптимальна якість кормової маси
  • Висока продуктивність

CLAAS QUADRANT 4200

CLAAS QUADRANT 4200

ROTO CUT

  • Швидкість 18 000 різів/хв за допомогою 25 ножів
  • 6, 13, 25 ножів для теоретичної довжини різання 180, 90, 45 мм
  • Активація / деактивація ножів з кабіни

Переваги

  • Відмінна якість подрібнення завдяки швидкості 18 000 різів / хв
  • Зірочкоподібне розташування ротора забезпечує високу продуктивність і чудову якість зрізу

CLAAS QUADRANT 4200

Ножі

  • Ножі розроблені й оптимізовані для QUADRANT
  • Агресивна заточка ножів
  • Нові ножі посилені в нижній частині
  • Хороший зріз по всій довжині ножа
  • Мінімальна витрата енергії
  • Подвійна термічна обробка для збільшеного терміну служби

Переваги

  • Чудова якість зрізу

CLAAS QUADRANT 4200

CLAAS QUADRANT 4200

Захист ножів

  • Захист кожного ножа за рахунок посилених пружин
  • 25 допоміжних ножів
  • Поліпшений захист завдяки пружинам

Переваги

  • Зниження зносу і ймовірності пошкодження ножів
  • Окремий рух ножів для поліпшення якості зрізу
  • Пружини збільшують термін служби ножів вдвічі

CLAAS QUADRANT 4200

ROTO CUT: основа, що опускається

  • Відсутність механічних напружень на приводі

Переваги

  • Простий повторний запуск при забиванні
  • Незрівнянний комфорт роботи

CLAAS QUADRANT 4200

SPECIAL CUT: подрібнювач соломи з 180 ножами

  • 90 ножів на спіралеподібному роторі з частотою обертання 3000 об / хв
  • Гарне копіювання рельєфу (до 500 мм) для використання машини без подрібнювача

Переваги

  • Чудова якість зрізу завдяки швидкості обертання 3000 об / хв
  • Швидкий демонтаж за 15 хвилин
  • Просте пересування завдяки 4 невеликим шинам

CLAAS QUADRANT 4200

SPECIAL CUT: подрібнювач соломи з 180 ножами

  • Бічний привід з ременем POWERBAND
  • Очищення вузлов'язача і дишла стисненим повітрям

Переваги

  • Гнучкість

CLAAS QUADRANT 4200

SPECIAL CUT: подрібнювач соломи з 180 ножами (90 ножів, 90 противорізу)

  • Просте змішування кормів
  • Відмінна придатність для підстилки завдяки високій всмоктуючій здатності
  • Ідеальна солома для щілинної підлоги
  • Скорочення смертності до 100-го дня життя завдяки зменшеному споживанню соломи

CLAAS QUADRANT 4200

  • Керована робота
  • Камера попереднього пресування великого обсягу
  • 3 фази (покроково) для хорошого попереднього пресування корму в камері попереднього пресування

Переваги

  • Покращена форма тюка в будь-яких умовах
  • Покращена щільність тюка

  • Гарне попереднє пресування за рахунок упорів в камері попереднього пресування
  • 6 пружних упорів на граблині

Переваги

  • Оптимальне завантаження камери попереднього пресування
  • Ідеальна форма тюка навіть при підборі маленьких валків

Приводи з інтерактивною системою безпеки
Захист при засміченні подаючої граблини:

1. Спрацювання обмежувача муфти подаючої граблини

2. Підбирач і ротор зупинені

3. Повідомлення механізаторові про перевантаження на COMMUNICATOR / OPERATOR

Переваги

  • Простий повторний запуск на менших оборотах без пошкодження приводу
  • Простий повторний запуск без виходу з кабіни
  • Оптимізована пропускна здатність з повним комфортом руху


CLAAS QUADRANT 4200

Система вузлов'язача Cormick (петлевий вузлов'язач або так званий одинарний вузлов'язач) формує навколо вузла подвійну петлю. Такий вид вузла, як і вузол вузлов'язача Deering (так званий подвійний), більш міцний. Крім того, вузлов'язач Cormick забезпечує відсутність шкідливих залишків шпагату.

CLAAS QUADRANT 4200CLAAS QUADRANT 4200



CLAAS QUADRANT 4200

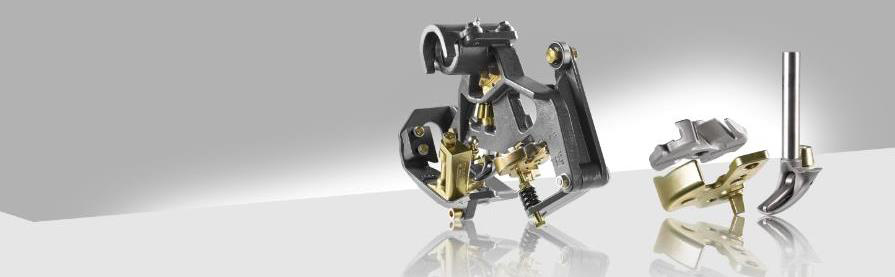

  • НОВИНКА: вузлов'язач CLAAS, технологічно якісна ув'язка
  • Продумана концепція для надійного обв'язування в будь-яких умовах (солома, сіно, люцерна, силос)
  • Система розроблена для додання ще більшої надійності і більшої щільності поточної лінійці продукції QUADRANT

CLAAS QUADRANT 4200

Одинарний вузлов'язач CLAAS

Ніяких залишків шпагату - запорука здорового харчування тварин
Одинарний вузлов'язач, тобто один цикл обв'язування на тюк
Прямий привід вала відбору потужності, ідеальна синхронізація, відсутність зносу
Просте регулювання і техобслуговування вузлов'язача

CLAAS QUADRANT 4200

  • Широке розкриття вузлов'язального гачка (44 замість 29 мм)
  • Новий, більш товстий профільований язичок вузлов'язача
  • Вигнутий сегмент вузлов'язального гачка для надійного ведення шпагату

Переваги

  • Покращена адаптація до більш товстого шпагату
  • Надійне захоплення шпагату вузлов'язальний гачком
  • Простий викид вузла за допомогою профільованого язичка

CLAAS QUADRANT 4200

1.Збільшений кут затискної пластини шпагату

2.Новая форма для кращого ведення шпагату

3.Зажимна пластина і затискне колесо шпагату видозмінені для кращого утримування шпагату

Переваги

  • Збільшення терміну служби деталей завдяки термообробці
  • Надійна ув'язка

CLAAS QUADRANT 4200

Активний притиск шпагату для кращого ведення шпагату

  • Притиск шпагату відкривається тільки при обв'язуванні, щоб забезпечити ведення шпагату

Переваги

  • Відмінне ведення шпагату навіть при високій частоті ходу поршня
  • Надійна ув'язка

CLAAS QUADRANT 4200

  • Система очищення узловязателя TURBO FAN з гідравлічним приводом
  • Потік повітря 140 км / год
  • Гідравлічний привід через насос на дишлі
  • 2 електродвигуни для оптимального управління потоком активного повітря

Переваги

  • Гідравлічний привід для гарної очищення
  • Оптимальне очищення завдяки розподільнику повітря

CLAAS QUADRANT 4200CLAAS QUADRANT 4200



  • Вузлов'язач, що повертається без інструменту
  • Централізоване мастило вузлов'язачів в серійній комплектації, регулювання інтервалів мастила з кабіни за допомогою COMMUNICATOR / OPERATOR
  • Регулювання довжини тюка з кабіни в серійній комплектації, за допомогою COMMUNICATOR / OPERATOR

Переваги

  • Менше часу на техобслуговування
  • Просте техобслуговування і регулювання
QUADRANT

4200 RF
4200 FC
4200 SPECIAL CUT

Зчіпний пристрій

Частота обертання ВВП
об/хв
1000
1000
1000
Гідравлічна опора




Кульове зчеплення




Підбирач

Ширина
м
2,35
2,35
2,35
Ширина захвату по DIN
м
2,15
2,15
2,15
Кількість тримачів зубів

4
4
4
Два маятникових копіюючих колеса підбирача




POWER FEEDING SYSTEM (PFS)




PFS з гідравлічним приводом




Подача

Ротор

ROTO FEED
ROTO CUT
RF/RC
Число ножів


25
180
Допоміжні ножі




Групове перемикання ножів


25, 13, 12, 0

Шухляда ножів




Фазність такту граблини

3 (●)
3 (●)
3 (●)
Регульована гідравлічна камера попереднього пресування




Автоматична камера попереднього пресування




Канал пресування

Кількість ходів поршня
об/хв
51
51
51
Макс. тиск пресування
бар
200
200
200
Автоматичне регулювання тиску пресування




Виштовхувач тюків




Датчик скидання тюків




Датчик вологості




Розміри каналу пресування

Довжина
м
3,45
3,45
3,45
Ширина
м
1,2
1,2
1,2
Висота
м
0,7
0,7
0,7
Довжина тюка
м
0,50–3,00
0,50–3,00
0,50–3,00

Управління

CLAAS COMMUNICATOR II




OPERATOR




Кабель ISOBUS




EASY on board




Автоматичне централізоване змащування




Ручне централізоване змащуваня




Комплект світлодіодного освітлення




Система зважування тюків




Обв'язка

Кількість вузлов'язачів

6
6
6
Контроль вузлов'язача




Кількість котушок шпагату в розподільнику повітря

24 по 11,5 кг
24 по 11,5 кг
24 по 11,5 кг
Система очищення вузлов'язача TURBO FAN з розподілом повітря




HIGH SPEED BINDING




Скидання тюків

Механічно складний лоток для складання




Гідравлічно складний лоток для складання




Гідравлічно складний роликовий спускний лоток




Габарити та вага

Ширина

2,52–2,96
2,52–2,96
2,52–2,96
Висота

3,14–3,16
3,14–3,16
3,14–3,16
Довжина в транспортному положенні

8,1
8,1
8,1
Довжина в робочому положенні

9,32
9,32
9,32
Маса (з подвійною віссю)

7450
7800
9760


● Стандарт ○ Опціонально - Недоступно

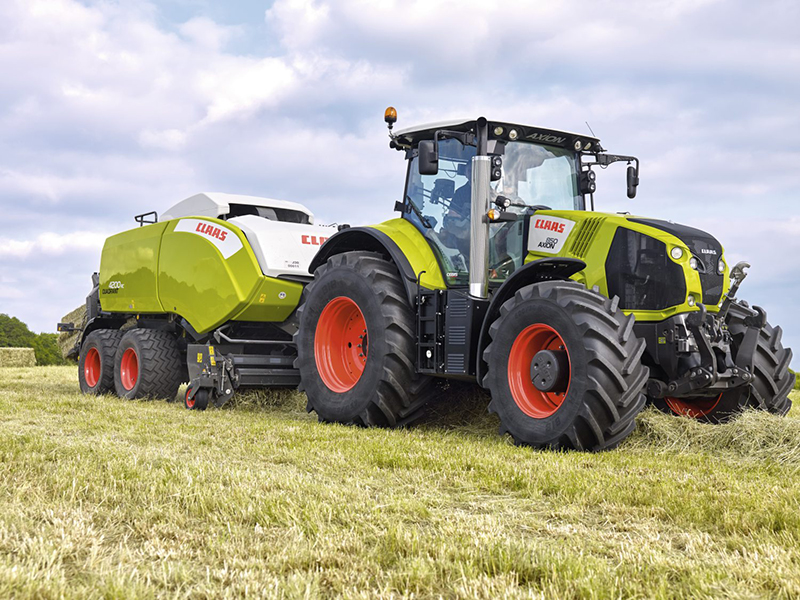

Динамічні зображення ткового прес-підбирача CLAAS QUADRANT 4200
