Приставки для зернозбиральних комбайнів CLAAS. Переваги.

Для будь-яких вимог.

Широкий асортимент комбайнів CLAAS дозволяє вибрати відповідну машину для будь-якого застосування. Адже процес прибирання починається з жатки, і саме правильний вибір пристрою зробить роботу вашої машини ефективної та високопродуктивної.

Компанія CLAAS забезпечує ідеальний зріз і пропонує відповідну приставку для будь-яких культур, що дає найвищу гнучкість при збиранні. Будь то зернові культури, такі як пшениця, жито, ячмінь, овес і тритикале або рапс, кукурудза, соняшник, рис, соя, льон, боби, сочевиця, просо, насінники трав або конюшини - приставки CLAAS дозволять в повному обсязі використовувати потенціал вашого комбайна .

Широкий асортимент приставок CLAAS пропонує вам при цьому саме те, що необхідно - для будь-якої машини, будь-якій області застосування, будь-якої культури і будь-яких вимог.

Зернозбиральний комбайн CLAAS AVERO

Стандартні жатки C 490-C 370 оснащені випробуваним нерухомим столом. Вони відрізняються гарним оглядом і чудовою якістю.

Переваги одним рядком.

Шнек жатки діаметром 480 мм для дуже хорошого потоку рослинної маси
C 490, C 430 і C 370 для AVERO
C 450, C 420 для DOMINATOR 130
Потужний привід ріжучого апарату
Випробуваний нерухомий стіл жатки
Многопальцевость шнек жатки
Придатність C 490, C 430 і C 370 для збирання ріпаку
Гідравлічний привід мотовила

Зернозбиральний комбайн CLAAS AVERO

Використання.

Компактні стандартні жатки CLAAS забезпечують дуже хороші результати при збиранні зернових. Це надійні жатки для комбайнів DOMINATOR і AVERO, які ідеально пом'якшують удари і підходять для маленьких ділянок.
Можливість установки рапсового столу для жаток C 370, C 430 і C 490 дозволяє використовувати їх для збирання ріпаку.

Технічні дані.

Випробуваний нерухомий стіл жатки
Потужний привід ріжучого апарату за допомогою редуктора в масляній ванні
Частота зрізу 1120 циклів / хв
Автоматичне натяг приводних ременів
Многопальцевость шнек жатки
Шнек жатки діаметром 480 мм
Плавне регулювання висоти шнека жатки

Стандартна жатка

Ріпаковий стіл.

Для збирання ріпаку на жатку можна встановити ріпаковий стіл з рапсовими ножами без допомоги інструменту. Для цього потрібно лише зняти стебледелітелі. Блокування рапсового столу здійснюється за допомогою швидкодіючих затискних пристосувань. Вбудовані транспортні колеса забезпечують легке переміщення рапсового столу.

Рехульовані ззовні скребки. Стандартна жатка.

Регульовані ззовні скребки (C 490, C 430, C 370)

Плавний привід. Стандартна жатка.

Плавний привід

Зернозбиральний комбайн CLAAS DOMINATOR

Для DOMINATOR 130 передбачені дві жатки - C 450 і C 420.



Зернозбиральний комбайн CLAAS TUCANO

Моделі CERIO 930-560 представляють собою нову серію жаток CLAAS. Вони розроблені на базі жаток VARIO 930-500 і є оптимальним альтернативним рішенням для збирання зернових.

Переваги одним рядком.

Регульований вручну загальний діапазон перестановки столу жатки 200 мм
Великий діаметр шнека жатки 660 мм для оптимального потоку рослинної маси
Оптимізоване мотовило для зменшення захоплення стебел
Многопальцевость шнек жатки
Регульовані по висоті без допомоги інструментів стебледілителі

Регулювання столу жатки

Регулювання столу жатки.

Ручне регулювання під столом жатки
Десять різьбових з'єднань для регулювання столу жатки
П'ять положень столу: 100 мм, +50 мм, 0 мм, -50 мм, -100 мм

Рис

Збирання рису.

Жатки CERIO в заводській комплектації або за рахунок простого переобладнання на подаючий шнек з покриттям і ріжучу систему для рису оптимально підходять для прибирання рису.


Зернозбиральний комбайн CLAAS TUCANO

Жатки VARIO від компанії CLAAS - синонім відмінного регулювання столу жатки на ринку. Нові моделі VARIO 930-VARIO 500 є продовженням багаторазово випробуваних жаток CLAAS VARIO

Переваги одним рядком.

Вбудовані рапсові вкладиші для безступінчтої перестановки 700 мм для збирання зернових і ріпаку
Великий діаметр шнека жатки 660 мм для оптимального потоку рослинної маси
Оптимізоване мотовило для зменшення захоплення стебел
Багатопальцевий шнек жатки
Стебледілителі і рапсові ножі зі швидким затиском без інструменту
Автоматична установка в положення парковки і транспортне положення
Автоматична установка в робоче положення
Використання

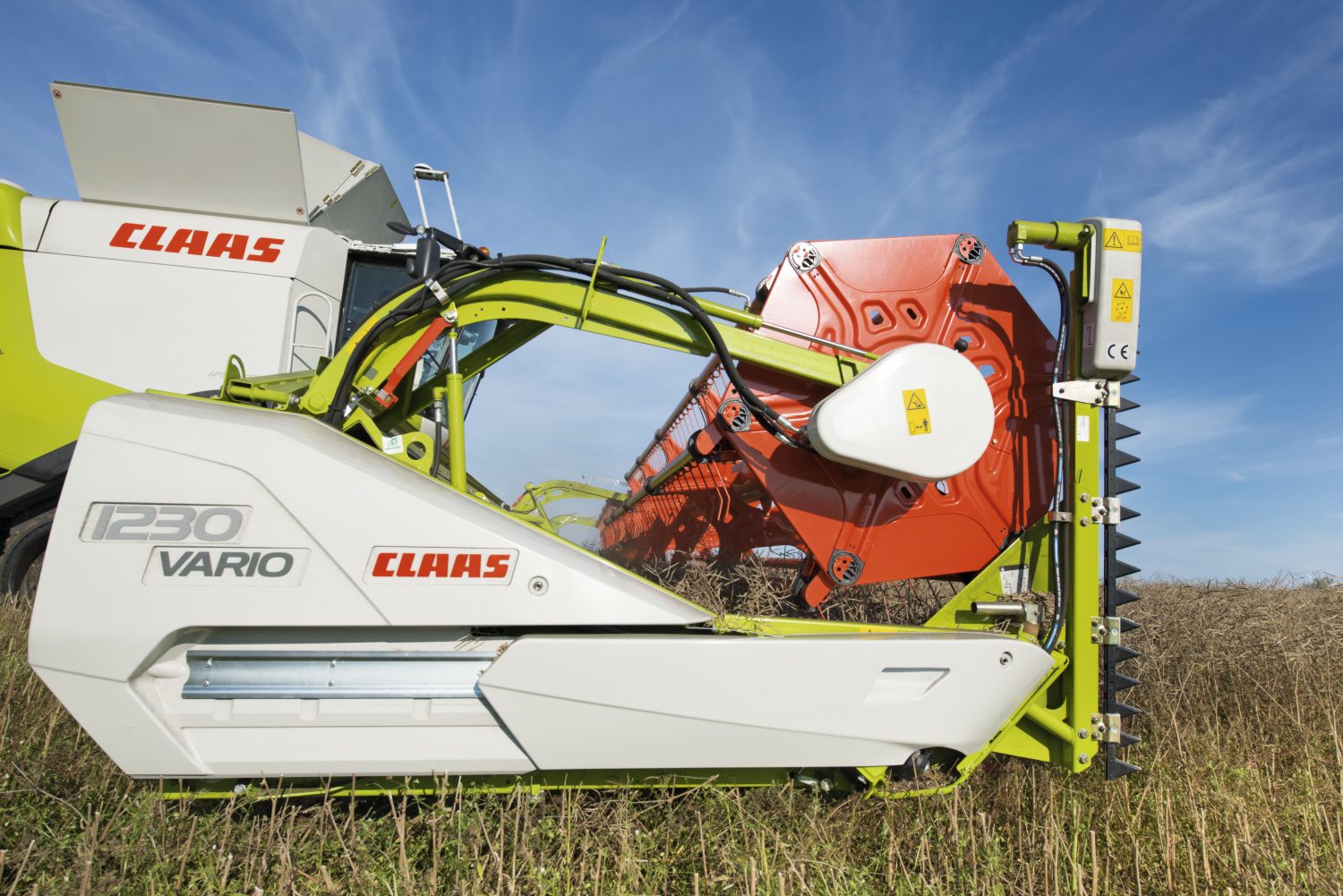

Жатка VARIO
Нове покоління жаток VARIO призначене для збирання зернових і ріпаку. Ці жатки відмінно підходять для машин з високою потужністю і продуктивністю для роботи в регіонах як з низькою, так і з високою врожайністю. Регулювання столу жатки VARIO в міру необхідності при збиранні зернових (короткою або довгою соломи) і ріпаку забезпечує завжди оптимальний потік рослинної маси і тим самим підвищує продуктивність всієї машини на 10%.
Велике розмаїття моделей жаток від VARIO 930 до VARIO 500 дозволяє використовувати їх для комбайнів LEXION, TUCANO та AVERO.

Рис
Збирання рису.
Жатки VARIO в заводській комплектації або за рахунок простого переобладнання подаючого шнека з покриттям та ріжучуої системи для рису оптимально підходять для прибирання рису.


Жатки VARIO

Зернозбиральний комбайн CLAAS LEXION

Жатки VARIO від компанії CLAAS - синонім відмінною регулювання столу жатки на ринку. Моделі VARIO 1 230 і 1050 є правильним рішенням для постійно зростаючих в розмірі і стають все більш потужними зернозбиральними комбайнами.

Переваги одним рядком.

Рапсові вкладиші для столу жатки довжиною 600 мм для збирання зернових і ріпаку
Діапазон безступінчатої перестановки столу жатки 300 мм (без ріпакових вкладишів)
Великий діаметр шнека жатки 660 мм для оптимального потоку рослинної маси
Оптимізоване мотовило для зменшення захоплення стебел
Складання і регулювання LASER PILOT без інструменту для автоматичного управління

Жатки MAXFLEX

Жатка MAXFLEX

Нові жатки MAXFLEX 1200-560 - відмінне рішення для прибирання низкоростучих культур. Унікальна придатність жаток для обробки сої та зернових також забезпечує високу гнучкість і комфорт при збиранні різних видів культур.

Зернозбиральний комбайн CLAAS

Переваги одним рядком.

Гнучкий ріжучий апарат 180 мм
Ріжучий апарат підходить для обробки сої та зернових (придатність для обробки багатьох культур)
Електрогідравлічна блокування і розблокування гнучкого ріжучого апарату з кабіни
Великий діаметр шнека жатки 660 мм для оптимального потоку рослинної маси
Оптимізоване мотовило для зменшення захоплення стебел із спеціальними пальцями
Багатопальцевий шнек жатки
Гнучкі пальці мотовила нового типу для роботи впритул до ґрунту

Використання

Бобові, наприклад, соя, горох і сочевиця, дозрівають в стручках, які лежать чи не на землі. Тому при збиранні ці культури слід зрізати в безпосередній близькості від землі. Тим самим все до останнього стручка потрапляє в машину, і забезпечується ефективна робота жатки без втрат.

Жатка MAXFLEX

Гнучкі пальці мотовила виконані з пластмаси і забезпечують прибирання впритул до ґрунту.

Жатка MAXFLEX

Спеціальні довгі або короткі стебледілителі можуть підніматися вгору.

Жатка MAXFLEX

Датчик AUTO CONTOUR для зернових

Жатка MAXFLEX

Запасний ніж вбудований в жатку знизу

Джойстик

Блокування та розблокування гнучкого столу жатки можна виконувати на жатці або багатофункціональному джойстику.

Жатка MAXFLEX

Регульовані ковзаючі черевики для надійного ведення приставки і регулювання висоти зрізу.

Полотняні жатки. CONVIO FLEX / CONVIO.

Продуктивність без компромісів.

Полотняні жатки застосовуються всюди, де низькорослі злакові культури з низьким колосом або складні умови (полеглі рослини, бур'яни) вимагають низького зрізу.

CONVIO FLEX з гнучким ріжучим апаратом призначений для універсального застосування для прибирання будь-яких культур, наприклад злакових, ріпаку, сої, гороху, трави і т.п .;

CONVIO (з жорстким ріжучим апаратом) особливо добре підходить для злакових і ріпаку.

Полотняна жатка для збільшення продуктивності.

Стабільний потік маси жаток шириною 12,30 м або 10,80 м рівномірно завантажує зернозбиральний комбайн великими обсягами матеріалу.

Жатки CONVIO оснащуються різними системами допомоги механізаторові, якими можна управляти, не виходячи з кабіни, наприклад AUTOMATIC BELT SPEED і AUTO CONTOUR FLEX, які автоматично забезпечують оптимальні настройки жатки.

CONVIO

FLEX 1230
FLEX 1080
1230
1080
Ефективна ширина захвату жатки
мм
12260
10740
12260
10740
Вертикальна гнучкість ріжучого апарату





Вгору
мм
90
90


Вниз
мм
135
135


Глибина боковых стрічок
мм
1079,50
1079,50
1079,50
1079,50
Глибина корпусу
мм
1329
1329
1329
1329
Устаткування для збору ріпаку





Автоматична система управління жаткою





○ Опція – Відсутнє

Інноваційне мотовило для максимальної продуктивності.

Пальці нового мотовила з криволінійними напрямними захоплюють рослинну масу до того, як вона буде зрізана, і таким чином мінімізують втрати, особливо полеглих рослин. Пальці забезпечують оптимальну подачу матеріалу в жатку особливо при збиранні низькорослих культур.

Автоматичне регулювання тягового зусилля мотовила.

Гідравлічний привід мотовила дозволяє автоматично адаптувати тягове зусилля мотовила в складних умовах прибирання, наприклад при полеглих рослинах. Автоматичне ведення по висоті орієнтується за заданим значенням тиску і чутливості і запобігає занурення пальців у грунт.

Ідеальне оснащення для великих обсягів ріпаку.

Жатки CONVIO - одні з небагатьох полотняних жаток на ринку, які підходять для збирання ріпаку без втрат. За бажанням замовника жатки можуть бути оснащені на заводі наступними пристосуваннями:
- Рапсові ножі праві і / або ліві
- З'єднання для простого монтажу ріпакових ножів
- Гідравлічні приводи ріпакового ножів
- Подаючі шнеки для ріпаку
- Вітровий щиток

Функція реверсування для критичних областей.

Для індивідуального реагування на будь-які умови є два режими реверсування: тумблер в підлокітнику реверсує мотовило, середню стрічку, подаючий шнек і похилу камеру; перемикач на багатофункціональному джойстику - середню і бічні стрічки під час руху.

Високі технології для підвищеного комфорту.

Найкраща підтримка для продуктивної роботи механізатора.

Жатки CONVIO оснащуються автоматичними системами, якими можна управляти з кабіни; наприклад ACTIVE FLOAT, AUTOMATIC BELT SPEED і AUTO CONTOUR FLEX. Вони завжди забезпечують оптимальні налаштування жатки в умовах змінної експлуатації.

AUTOMATIC BELT SPEED для стрічок.

Система допомоги механізаторові AUTOMATIC BELT SPEED безперервно автоматично регулює швидкість стрічок в залежності від швидкості збирання.

ACTIVE FLOAT для ріжучого апарату.

Завдяки системі ACTIVE FLOAT тиск ножового бруса на грунт можна адаптувати до різних умов, не виходячи з кабіни.

Максимальна гнучкість для будь-якого рельєфу грунту.

Максимальне полегшення роботи механізатора при оптимальному зрізі - CONVIO FLEX може працювати в чотирьох режимах:

1. Збирання зернових: нерухомий стіл жатки
2. Прибирання полеглих зернових: перемикання між жорстким і гнучким режимами натисканням кнопки під час руху
3. Режим Flex: для прибирання низькорослих культур, наприклад сої, гороху, трави
4. AUTO CONTOUR FLEX: автоматичне визначення максимально низького зрізу

Використання


Жатки MAXFLO з системою активної подачі рослинної маси по транспортерів розроблені для прибирання в регіонах з низькою врожайністю. Змінні налаштування транспортера забезпечують оптимальну адаптацію до різних культур і різної швидкості роботи.

Принцип роботи

Рослини зрізаються ріжучим апаратом і по транспортерів подаються в похилу камеру. Цей принцип забезпечує надійне транспортування навіть малої кількості матеріалу. Перед похилою камерою встановлені з боків подаючі шнеки захоплюють матеріал і за допомогою направляючого елемента подають його в похилу камеру.
Така активна подача матеріалу забезпечує постійний потік рослинної маси в жниварці і рівномірну подачу в похилу камеру і молотарку.


Нове велике мотовило забезпечує рівномірну подачу потоку рослинної маси від ріжучого апарату до транспортерів навіть при низької врожайності.


Жатка MAXFLO 900 в заводській комплектації або за рахунок простого переобладнання на ріжучу систему для рису оптимально підходить для прибирання рису.


Стабілізуюче колесо для оптимального ведення приставки.

Колосальна економія часу. Складні жатки.


Навіть на маленьких ділянках компактна і швидко перемикаюча жатка, яка може залишатися на комбайні, має безліч переваг.
Переваги одним рядком.
Відсутність необхідності в додатковому транспортної візку
Механічний привід приставки
Багатопальцевий шнек жатки
Транспортна ширина 3 м
Управління процесом складання зовні на підніжці
Повна сумісність з AUTO CONTOUR
Дуже хороший огляд завдяки механізму складання в напрямку руху

Використання
Складні жатки не вимагають монтажу і демонтажу, гарантують оптимальні ходові якості за відмінної видимості і забезпечують безпроблемний переїзд з одного поля на інше. Навіть при транспортуванні на вузьких польових дорогах, вулицях або в щільному транспортному потоці складні жатки забезпечують відмінний огляд і відрізняються чудовою маневреністю.

Транспортування.
Завдяки компактній конструкції з урахуванням допустимої транспортної ширини забезпечується оптимальний огляд і чудова маневреність навіть в обмеженому просторі.


Поворот.
Повністю автоматичний процес складання виконується гідравлічною системою і запускається натисканням кнопки. Стійка конструкція на основі профільної рами забезпечує точне виконання процесу і довгу експлуатаційну надійність .


Прибирання.
Підготовка складної жатки до роботи займає всього кілька секунд. Перемістіть стебледілителі в робоче положення, зчепіть карданний вал і приступайте!



CORIO CONSPEED/CORIO.

Нові відділювачі качанів CORIO и CORIO CONSPEED оснащені як випробуваними технологіями, так і унікальними новинками.

Переваги одним рядком.


  • Робочий кут 17 ° для запобігання втрат качанів
  • Циліндричні (CORIO) або конічні (CORIO CONSPEED) вальці для відділення качанів
  • Нові приводи у всіх моделях CORIO
  • Нова форма дільників для делікатної подачі рослинної маси
  • Унікальна система складання для установки подільників в транспортне положення
  • Прості заміна і натяг подаючих ланцюгів
  • Змінні деталі, що зношуються, вбудовані в подільники
  • Відділювачі качанів CORIO CONSPEED в 12-, 8- і 6-рядному виконанні
  • Відділювачі качанів CORIO в 8-, 6, 5 і 4-рядному виконанні
  • Міжряддя 90, 80, 75 і 70 см


Переваги.


  • Найкраща якість подрібнення за рахунок низької швидкості транспортування в нижній частині стебел кукурудзи
  • Запобігання втрат качанів і обламування за рахунок повільного збільшення швидкості протягання
  • Скорочення кількості стебел і залишків кукурудзи в машині сприяють підвищенню продуктивності і збільшення швидкості руху

Використання

Відділювачі качанів серії CORIO CONSPEED і CORIO призначені для збирання зернової кукурудзи або зерностержневої суміші. Відділювачі качанів CORIO CONSPEED і CORIO, що застосовуються в комбайнах від LEXION до AVERO, забезпечують чистий процес відділення качанів як при збиранні високоврожайних сортів, так і дуже сухих стебел кукурудзи.

Завдяки продуманому механізму складання стебледілителів довжина моделей CORIO і CORIO CONSPEED в транспортному положенні зменшується майже на 80 см. Це забезпечує безпеку при русі по дорогах навіть на розвилках або виїздах з поля з поганою видимістю.

Принцип роботи

Захвати забезпечують рівномірну і одночасно щадну подачу стебел кукурудзи на вальці відділення качанів. Стебла захоплюються вальцями відділення качанів і відтягуються вниз. Паралельно відділювальні пластини забезпечують чисте відділення кукурудзяних качанів від стебел.

Горизонтальні подрібнювачі подрібнюють відтягнуті вниз стебла кукурудзи з постійною швидкістю. Потім шнек жатки подає кукурудзяні качани в похилу камеру.

Ключовим елементом і одночасно основною відмінністю відділювачів качанів CORIO CONSPEED і CORIO є вальці відділення качанів.

CORIO CONSPEED: конічні вальці відділення качанів.

CORIO: циліндричні вальці відділення качанів.

Технічні особливості

Потужний легкохідний привід для всіх моделей CORIO CONSPEED і CORIO

Просте і швидке регулювання частоти обертання за рахунок зміни комбінації шестерень

Спіралеподібні щитки на вальці відділення качанів покращують подачу стебел

Пластини відділення качанів з механічним або гідравлічним регулюванням забезпечують акуратне відділення качанів

Кожен привід відділювача качанів має окремий захист від перевантаження і попадання сторонніх предметів

Вбудовані редукторні приводи вальців і ножів

Нерухоме або складається виконання

AUTO PILOT і AUTO CONTOUR постачається опціонально для всіх моделей відділювачів качанів

Горизонтальний подрібнювач захоплює рослини по всій довжині прорізу


Зернозбиральний комбайн CLAAS

Жатки для збирання соняшника SUNSPEED відрізняються унікальною системою відділення, дуже високою продуктивністю при мінімальних втратах і оптимальним зручністю управління.
Переваги одним рядком.
Приставка для збирання соняшника SUNSPEED в 16-, 12- і 8-рядному виконанні
Виключно відділення кошика соняшнику від стебла
Зручне регулювання висоти і частоти обертання мотовила прямо з кабіни синхронно зі швидкістю роботи
Регульовані напрямні пластини надійно захоплюють стебло
Відстань між ліфтерами адаптується до товщини стебла
Ліфтери регулюються по нахилу

Жатка SUNSPEED

Регульовані ліфтери

Протягуючий  валок
Жатка SUNSPEED
Перевірений привід

Жатка SUNSPEED

1. Регульована напрямна пластина 2. Мотовило 3. Ріжучий апарат 4. простягає валец
Принцип роботи.
Спочатку соняшник захоплюється ліфтерами. Потім регульована направляюча пластина віджимає кошик соняшника вперед. Одночасно протяжноий валок під ріжучим апаратом притискає стебла вниз. Таким чином напрямна пластина і валок запобігають передчасному зрізу стебел. Зріз відбувається тільки в момент захоплення кошиків соняшника мотовилом. Завдяки цьому до подаючого шнеку потрапляють тільки кошики соняшника, які потім подаються в похилу камеру.
Такий унікальний принцип роботи забезпечує:
Зниження витрати палива
Підвищення продуктивності обмолоту і очищення
Зменшення зносу всіх вузлів


Використання

Система SWATH UP доводить свою здатність у регіонах, де прямий обмолот є неможливим - і все це при всіх можливих умовах. Вона здатна здійснювати підбір майже всіх культур, таких як рис, ріпак або трави, і черговий раз доводить надзвичайну продуктивність жаток CLAAS.

Конструкція

Жаатка SWATH UP

Чотири широкі з'єднані один з одним захватні стрічки утворюють передній стрічковий блок (з захоплюючими пальцями)
Чотири широкі з'єднані один з одним передавальні стрічки утворюють задній стрічковий блок
Привід за допомогою ланцюгів і ременів
Управління підбирачами за допомогою кутового редуктора
Плавне регулювання частоти обертання захватних агрегатів з кабіни
Робоча швидкість автоматично регулюється за допомогою швидкості руху
Амортизована підвіска корпусу підбирача (спіральна пружина і газонаповнений амортизатор)
Регулювання робочої глибини за допомогою копіюють коліс
Ущільнення між захватними стрічками і рамою запобігають втратам
Принцип роботи.
Захоплюючі пальці на передньому стрічковому блоці забезпечують чистий підбір рослинної маси без втрат. Потім рослинна маса передається на задній стрічковий блок, який подає рослинну масу на що подає шнек. Напрямні блоки і напрямні ролики забезпечують точне положення і натяг стрічкових блоків при нерівномірному навантаженні і запобігають втратам. Подаючий шнек забезпечує чисту передачу маси в похилу камеру.

Жаатка SWATH UP

Прижим
Прижим забезпечує рівномірність потоку рослинної маси. Прижим гідравлічним способом регулюється по вертикалі, що забезпечує його оптимальну адаптацію до різноманітних умов. Крім того, регулюється зазор між рамою і власне підбирачем.
Копіювальні колеса.
Два копіювальних колеса праворуч і ліворуч не тільки обмежують глибину, але і запобігають підбір каменів граблинами.

Транспортний візок.

Транспортні візки CLAAS: на вулицях, робочих або польових дорогах - швидке і просте переміщення навіть між віддаленими ділянками.

Переваги одним рядком.

  • Транспортний візок поставляється з заводу
  • Швидкість транспортування до 40 км / год
  • Вбудований ящик для транспортування
  • Двовісний транспортний візок з керованою задньою віссю


  • Щитки для укладання скоб AUTO CONTOUR
  • Закривається ящик для транспортування обладнання для збирання ріпаку в відкритому стані
  • Закривається ящик для транспортування обладнання для збирання ріпаку в закритому стані


Одноосний причіп

Одноосьові транспортні візки передбачені для приставок серії 770-370.

  • На вибір зі швидкістю 25 або 40 км/год з гальмом або без
  • Безпроблемне укладання жатки з рапсовими ножами

Із заводу також додатково поставляються:

  • Габаритне освітлення
  • Регульоване по висоті дишло

Двуосний причіп

Двуосні транспортні візки передбачені для приставок серії 1230-770.

  • На вибір зі швидкістю 25 або 40 км/год з гальмом або без
  • Після установки спеціальних опор приставки SUNSPEED, CONSPEED і CONSPEED LINEAR можна без проблем перевозити на транспортному візку
  • Безпроблемне укладання жатки з рапсовими ножами

Із заводу також додатково поставляються:

  • Габаритне освітлення

Двуосний транспортний візок з керованою задньою віссю

Нові двуосні транспортні візки з керування усіма колесами передбачені для приставок серії 1230-1050.

  • Немає занесення при русі на поворотах
  • Висока стійкість при русі
  • На вибір зі швидкістю 25 або 40 км / год з гальмом або без
  • Передня вісь встановлена на маятниковій опорі і завдяки цьому оптимально адаптується до нерівностей ґрунту
  • Після установки спеціальних опор приставки SUNSPEED, CONSPEED і CONSPEED LINEAR можна без проблем перевозити на транспортному візку
  • Безпроблемне укладання жатки з рапсовими ножами

Із заводу також додатково поставляються:

  • Запасні шини
  • Проблисковий маячок
  • Світлодіодне освітлення
  • Габаритне освітлення
  • Коротке або довге дишло
Автоматика

Стандартні жатки

VARIO 900-540

VARIO 1200, 1050

Жатка складна

FLEX

MAXFLEX

MAXFLO

CONTOUR

-

-

AUTO CONTOUR

Автом. регулювання числа обертів мотовила

Автом. регулювання висоти мотовила

Автом. горизонтальна регулювання мотовила

-

-

-

-

-

Автоматичне положення столу

-

-

-

-

-

CONSPEED

12-75 C

12-70 C

8-80 FC

8-75 FC

8-70 FC

Число рядів

12

12

8

8

8

Ширина міжрядь

см

75

70

80

75

70

Конструкція

цільна

цілісна

складна

складна

складна

Горизонтальний подрібнювач

Ширина захвату

м

9,13

8,55

6,31

6,06

5,71

Ширина при транспортуванні

м

9,13

8,55

3,25

3

3

Вага

кг

4200

4100

3000

2900

2865

Комплект дообладнання MONTANA

-

-

-

-

-

Додатковий притиск для стерні

-

-

-

CONSPEED

6-80 FC

6-75 FC

6-70 FC

6-70 C

6-75 C

Число рядів

6

6

6

6

6

Ширина міжрядь

см

80

75

70

70

75

Конструкція

складна

складна

складна

цілісна

цілісна

Горизонтальний подрібнювач

Ширина захвату

м

4,8

4,55

4,3

4,3

4,55

Ширина при транспортуванні

м

3,25

3

3

4,3

4,55

Вага

кг

2430

2360

2330

2070

2100

Комплект дообладнання MONTANA

-

-

ДодДатковий притиск для стерні

-

-

-

-

-

CONSPEED LINEAR

8-75 FC

8-70 FC

6-75 FC

6-70 FC

8-75 C

8-70 C

Число рядів

8

8

6

6

8

8

Ширина міжрядь

см

7575

7070



75

70

Конструкція

складна

складна

складна

складна

цільна

цільна

Горизонтальний подрібнювач

Робоча ширина

м

6,06

5,71

4,55

4,3

6,06

5,71

Ширина при транспортуванні

м

3

3

3

3

6,06

5,71

Вага

кг

3100

3065

2510

2480

3050

2950

Пара зубчастих коліс Z24 / Z26, число обертів приставки: 692/590

Пара зубчастих коліс Z23 / Z27, число обертів приставки 750/544

Пара зубчастих коліс Z24 / Z25, число оборотів приставки 665/613

Пара зубчастих коліс Z24 / Z26, число обертів приставки: 687/585

-

-

-

-

-

-

Пара зубчастих коліс Z23 / Z27, число обертів приставки 744/545

-

-

-

-

-

-

пара зубчастих коліс Z24 / Z25, число обертів приставки 661/609

-

-

-

-

-

-

Додатковий притиск для стерні

-

-

-

-

Комплект переобладнання для збирання соняшника

CONSPEED LINEAR

6-75 C

6-70 C

5-75 C

5-70 C

4-70 C

4-75 C

Число рядів

6

6

5

5

4

4

Ширина міжрядь

см

75

70

75

70

70

75

Конструкція

цільна

цільна

цільна

цільна

цільна

цільна

Горизонтальний подрібнювач

Робоча ширина

м

4,55

4,3

3,85

3,6

3,1

2,9

Ширина при транспортуванні

м

4,55

4,3

3,9

3,7

3,15

3

Вага

кг

2350

2300

1750

1750

1380

1380

Пара зубчастих коліс Z24 / Z26, число обертів приставки: 692/590

-

-

Пара зубчастих коліс Z23 / Z27, число обертів приставки 750/544

-

-

Пара зубчастих коліс Z24 / Z2 5, число обертів приставки 665/613

-

-

Пара зубчастих коліс Z24 / Z26, число обертів приставки: 687/585

-

-

-

-

Пара зубчастих коліс Z23 / Z27, число обертів приставки 744/545

-

-

-

-

Пара зубчастих коліс Z24 / Z25, число обертів приставки 661/609

-

-

-

-

Додатковий притиск для стерні

-

-

-

-

-

-

Комплект переобладнання для збирання соняшника

Аксесуари для    CONSPEED і CONSPEED LINEAR
CLAAS  PILOTAUTO

AUTOCLAASCONTOUR

Подовжувач захоплення

Подільники для полягли кукурудзи

Притиск для стерні

Набір протиріжучими пластин

Зірочка подає шнека для знижений я числа обертів

Насадка для ведучого повзунка

Насадка ведучого повзунка для кінчиків кожуха

Захист від розкидання шнеком

Освітлювальні пристрої, вкл. захисну планку
○ для всіх складних моделей FC
Захисний фартух для транспортування
○ для всіх складних моделей FC
Опори на транспортній візку
○ для всіх цілісних моделей C крім CONSPEED 6-70 C і 6-75 C
Стандартні жатки


Ефективна ширина захвату жатки

C 900 (9, 12 м), C 750 (7,60 м), C 660 (6,68 м), C 600 (6,07 м), C 540 (5,46 м), C 490 (4,92 м), C 430 (4,32 м), C 370 (3,71 м)
привід

Односторонній ремінний привід
Складаний стеблевідокремлювач


Відстань між шнеком і ріж. апаратом

мм

580
Частота різання

Циклов / хв

1120
Багатопальцевий шнек жатки


Гідравлічний реверс


Гідропривід мотовила

Об / хв.

8-60
Вага

C 900 (2460 кг), C 750 (2115 кг), C 660 (1870 кг), C 600 (1730 кг), C 540 (1600 кг), C 490 (1310 кг), C 430 (1210 кг), C 370 (1060 кг)
жатки VARIO



Ефективна ширина захвату жатки

V 1200 (11,97 м), V 1050 (10,44 м)
V 900 (9,12 м), V 750 (7,60 м), V 660 (6,68 м), V 600 (6,07 м), V 540 (5,46 м)
привід

Двосторонній синхронний привід редуктора
Односторонній ремінний привід
Складаний стеблевідокремлювач



Відстань між шнеком і ріж. апаратом
мм
480-780 для ріпаку 1080
480-780 для ріпаку 1080
Ножі

Роздільний двосторонній синхронний привід
Наскрізний
Частота різання
Циклів / хв
1334
1120
Розташування мотовила і шнека

Роздільні мотовило і шнек з опорою посередині
Наскрізні мотовило і шнек
Діаметр шнека
мм
660
580
Вага

V 1200 (3820 кг), V 1050 (3510 кг)
V 900 (2870 кг), V 750 (2400 кг), V 660 (2245 кг), V 600 (2050 кг), V 540 (1915 кг)
Жатки для рису

Стандарт

VARIO

Ефективна ширина захвату жатки

R 750 (7,60 м), R 660 (6,68 м), R 600 (6,07 м), R 540 (5,46 м), R 490 (4,92 м), R 430 (4,32 м)

V 750 (7,60 м), V 660 (6,68 м), V 600 (6,07 м), V 540 (5,46 м)

Загартований шнек

Подвійний ріжучий апарат

Ріжучий апарат зі здвоєними пальцями

Дефлектори на жниварці

Комплектація

Див. стандартну жатку

Див. жатку VARIO

Жатка складна


Ефективна ширина захвату жатки

C 540 (5,46 м), C 450 (4,55 м)
Привід

Двосторонній ремінний привід
Складаний стеблевідокремлювач


Відстань між шнеком і ріж. апаратом

мм

580
Частота різання

Циклів / хв

1120
Багатопальцевий шнек жатки


Гідравлічний реверс


Гідропривід мотовила

Об / хв.

8-60
Вага

C 540 (2100 кг), C 450 (1980 кг)
FLEX


Ефективна ширина захвату жатки

S 900 (9,12 м), S 750 (7,50 м), S 600 (6,07 м), S 510 (5,10 м)
Вертикальна стійкість ріжучого апарату

мм

100
Привід

Односторонній ремінний привід
Ножі

Наскрізний
Діаметр шнека

мм

580
Багатопальцевий шнек жатки


Гідравлічний реверс


Гідропривід мотовила

Об / хв.

8-60
Вага

S 900 (2570 кг), S 750 (2150 кг), S 600 (1730 кг), S 510 (1480 кг)
MAXFLEX


Ефективна ширина захвату жатки

1200 (11,97 м), 1050 (10,44 м )
Вертикальна гнучкість ріжучого апарату

мм

180
Ножі

Роздільний, двосторонній синхронний привід
Розташування мотовила і шнека

Роздільні мотовило і шнек з опорою посередині
Діаметр шнека

мм

660
Багатопальцевий шнек жатки


Гідравлічний реверс


Гідропривід мотовила

Об / хв.

8-60
Вага

1200 (3750 кг), 1050 (3395 кг)
SUNSPEED

16-70

12-75

12-70

Кількість рядів

16

12

12

Ширина міжрядь

см

70

75

70

Довжина ліфтерів

мм

1750

1750

1750

Ширина ліфтерів

мм

325

350

325

Ширина зазору регулюється

мм

30-50 30-50


30-50

Гідравлічна. зміна положення мотовила

Регулювання висоти мотовила

мм

70

70

70

Регульована напр. пластина

Діаметр шнека

мм

393

393

393

Число оборотів подає шнека

Об / хв.

177/149 177/149


177/149

Центральна опора подає шнека

Частота ріжучого апарату

Циклов / хв

1120

1120

1120

Робоча ширина

м

11,20

9

8,4

Ширина

м

11,58

9,4

8,78

Вага

кг

3140

2650

2510

MAXFLO


Ефективна ширина захвату жатки

1200 (11,97 м), 1050 (10,44 м)
привід

двосторонній синхронний привід редуктора
Ножі

Роздільний двосторонній синхронний привід
Опора мотовила

Роздільне мотовило з опорою посередині
Діаметр шнека
мм
660
Багатопальцевий шнек жатки


Гідравлічний реверс


Автоматична адаптація числа обертів стрічкових транспортерів

Гідропривід мотовила
Об / хв.
8-60
Вага

1200 (3425 кг), 1050 (3150 кг)





Зображення жаток для комбайнів CLAAS

Жатки CLAAS VARIO
Жатки CLAAS CERIO
Жатки CLAAS SWATCH UP та RAKE UP
Жатки SUNSPEED та CONSPEED
Жатки CONVIO

Відео жаток
