Зернозбиральні комбайни CLAAS | LEXION 770-750. Переваги:

  • Підвищення продуктивності на 20% завдяки системі обмолоту APS. Покращення якості зерна завдяки закритому барабану
  • APS + ROTO PLUS = APS HYBRID SYSTEM : унікальна система. Тільки від CLAAS
  • Професійний подрібнювач SPECIAL CUT II і радіальний розподільник з механічним приводом і автоматичною адаптацією напряму розкидання для рівномірного розподілу по усій робочій ширині
  • Висока швидкість на дорозі для заощадження часу : електрогідравлічний привід ходової частини, до 40 км/год
  • Cистеми CEBIS, CEMOS, CEMOS AUTOMATIC, CRUISE PILOT, автоматичне рульове управління і TELEMATICS забезпечують унікальний комфорт управління і контролю
  • Жниварка VARIO з шириною захоплення до 12,27 м забезпечує підвищення продуктивності на 10% завдяки оптимальному розподілу маси
  • Двигун Perkins 2206 D з достатнім запасом потужності

Cemos Automatic.Зернозбиральний комбайн CLAAS LEXION 770-750.CEMOS AUTOMATIC.

CEMOS AUTOMATIC безперервно регулює процеси сепарації і очищення, постійно адаптуючи машину до умов прибирання. Таким чином, машина дозволяє автоматично досягти максимальної продуктивності при найвищій якості і чистоті зерна, а також мінімальній витраті палива. Механізаторові необхідно тільки активувати автоматичні функції.

APS HYBRID SYSTEM – технологія обмолота CLAAS.

Поєднання двох відмінних технологій :

  • Тангенціальна система обмолоту APS
  • Активна система сепарації ROTO PLUS

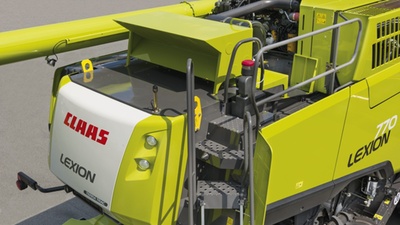

Cemos Automatic.Зернозбиральний комбайн CLAAS LEXION 770-750.НОВИНКА: об'єм зернового бункера
13 500 л.

Після завершення процесів обмолоту, сепарації залишкового зерна і очищення зерно потрапляє в зерновий бункер з автоматичною кришкою. Завдяки його великому об'єму (до 13 500 л) LEXION підтверджує свою перевагу і в питаннях місткості, окрім багатьох інших достоїнств.

Переробка соломи.

Оснащений новим подрібнювачем соломи і радіальним розподільником з механічним приводом зернозбиральний комбайн LEXION задає стандарти розподілу соломи. Концепцію доповнює можливість налаштування теркового дна і противоріза, а також укладання у валяння і подрібнення з кабіни.

Турбота про комбайнера. Кабіна.

Кабіна. Зернозбиральний комбайн CLAAS LEXION 770-750

Оптимальні робочі умови.

Комбайн LEXION забезпечує механізаторові свободу рухів і відмінний круговий огляд. Приємний клімат завдяки кондиціонеру, дуже низький рівень шуму і регульована в трьох положеннях рульова колонка створюють першокласні умови для роботи.

Більше підтримки механізатора. У LEXION є все для зручності використання і високої продуктивності - навіть тоді, коли робочі дні стають особливо довгими.

 Сидіння. Зернозбиральний комбайн CLAAS LEXION 770-750

ліворуч: крісло преміум класу /   праворуч: шкіряне сидіння


Покращене сидіння: амортизація, підтримка, вентиляція, підігрів.

Активний клімат-контроль забезпечує оптимальну вентиляцію. Пневмопідвіска з автоматичним контролем висоти адаптується до ваги механізатора і ефективно гасить до 40% коливань. Пневматична подвійна поперекова опора утримує спину в потрібному положенні. Підігрів сидіння оснащений автоматичним термостатом. Шкіряне сидіння також може бути обладнане пневмопідвіскою, обігрівом і вентиляцією.

Холодильна камера. Зернозбиральний комбайн CLAAS LEXION 770-750

Повноцінне крісло для стажиста з вбудованим холодильником.

  • Інтегрований підлокітник ліворуч на дверях
  • Відкидна спинка, яка використовується також як столик
  • Збільшений холодильник об'ємом 43 л з утримувачем пляшок
  • Багато додаткових відсіків для зберігання

 Освітлення. Зернозбиральний комбайн CLAAS LEXION 770-750

У будь-який час ясно, як вдень.

Система освітлення забезпечує найкращу видимість усієї робочої зони і компонентів машини в темряві. Інтелектуальні функції, наприклад затримка виключення світла, доповнюють комплекс устаткування. Фары H9 і ксенонові фари перетворять ніч на день.

  • До десяти працюючих фар
  • Освітлення приставок, що складаються
  • Освітлення бокових областей, стерні і заднього мосту
  • Автоматичне освітлення шнеку
  • Автоматична фара заднього ходу
  • Освітлення системи очищення, зернового бункеру і сходу
  • Сервісні ліхтарі під боковими капотами
  • Переносний ліхтар робочого освітлення

Наочне і просте управління робочим освітленням можливе за допомогою панелі управління. Налаштування конфігурації фар можна швидко виконати в CEBIS.

CEBIS. Кращий огляд, кращий контроль.

CEBIS. Зернозбиральний комбайн CLAAS LEXION 770-750

Інтуїтивно зрозумілий пульт керування.
Пульт з'єднаний з сидінням механізатора і може гнучко регулюватися. Функціональні вимикачі:
1. Поворотна кнопка вибору меню
2. Поворотний перемикач меню прямого вибору CEBIS
3. Кнопка виходу
4. Поворотна кнопка HOTKEY
5. Поворотний перемикач меню прямого вибору HOTKEY
6. Кнопка інформації
7. Кнопка DIRECT ACCESS
8. Монітор CEBIS
9. Включити / виключити жатку
10. Включити / виключити молотарку
11. Реверс
12. Вкл./викл. ріпакових ножів зліва
13. Поперечне регулювання жатки / зміна значень меню швидкого доступу HOTKEY / регулювання довжини столу жатки VARIO
14. Перекл. передач
15. Гальмо стоянки
16. Вибір датчиків LASER PILOT зліва / справа
17. Повний привід
18. Частота обертання двигуна (три ступені)
19. Відкрити кришку бункера
20. Багатофункціональний важіль CMOTION


Тримати механізатора в курсі подій.
Електронна система CEBIS призначена для інформування, реєстрації, управління і контролю. Вона відрізняється зрозумілою і логічною структурою меню.
Для контролю процесів і станів досить одного погляду на дисплей CEBIS: вся найважливіша інформація про рух або польовий роботі виводиться на екран. Попередження супроводжуються звуковим сигналом і відображенням символу з текстом.


Відображення на екрані з діагоналлю 21 см.
Екран CEBIS з діагоналлю 8,4 "(21 см) забезпечує ідеальну видимість завдяки індивідуальній настройці положення. За допомогою кульового шарніра можна відрегулювати положення монітора в поперечної і поздовжньої площинах, а також його нахил.


Наочне, просте і швидке управління.
Базові налаштування машини в режимі роботи виконуються поворотним перемикачем CEBIS
Додаткова кнопка швидкого доступу HOTKEY забезпечує швидкий перехід до додаткових функцій
Положення поворотного перемикача відображається на екрані
Навігація в меню і зміна параметрів здійснюється за допомогою відповідних поворотних кнопок CEBIS і кнопок швидкого доступу HOTKEY
Карта пам'яті Compact Flash спрощує обмін даними
За допомогою кнопки DIRECT ACCESS здійснюється безпосередній виклик останньої зміни меню. Крім того, існує можливість швидкого доступу до зображення камери

Багатофункціональний джойстик. Ширша область перегляду і більше функцій під контролем.

CEBIS. Зернозбиральний комбайн CLAAS LEXION 770-750

Комплексна інформація.

За допомогою простих операцій управління в системі CEBIS можна викликати численні відомості про машину, виводити їх на друк, а також здійснювати комплексне управління і контроль.

  • Автоматична настройка культури
  • CRUISE PILOT - автоматичний регулятор швидкості ходу
  • GPS PILOT, LASER PILOT, AUTO PILOT - автоматичне рульове управління
  • Автом. сист. управління жаткою
  • QUANTIMETER - вимір продуктивності / вологості
  • GRAINMETER, вимірювання вмісту зерна в сході
  • Лічильник площі
  • Система вимірювання витрати палива
  • Карти продуктивності - реєстр культур
  • Індикація продуктивності - залишок палива, радіус дії, ступінь заповнення зернового бункера
  • управління завданнями
  • Індикація інтервалів і робіт з технічного обслуговування
  • Бортова діагностика, списки і журнал сигналів тривоги
  • Контроль частоти обертання / індикація пробуксовки (наприклад, молотильний барабан)

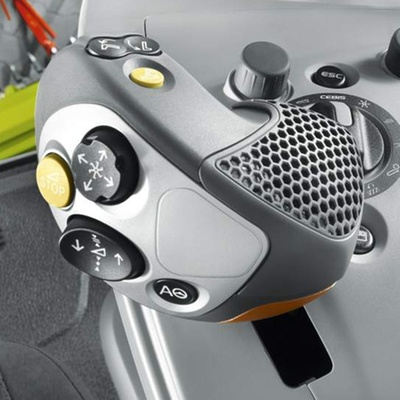

CMOTION. Зернозбиральний комбайн CLAAS LEXION 770-750
CMOTION. Джойстик для поліпшення комфорту.Інтегрований в правий підлокітник крісла водія, багатофункціональний джойстик є головним елементом, що забезпечує комфортабельність управління і роботи на комбайні LEXION. Джойстик CMOTION розроблений спеціально під праву руку. Концепція управління дає можливість інтуїтивної роботи з багатьма елементами управління, не змушуючи при цьому постійно змінювати положення руки.

Зі зворотного боку джойстика є додатковий трьохпозиційний тумблер, який дозволяє вибрати режим ручного поперечного регулювання жниварки, зміни значень в меню кнопок швидкого доступу HOTKEY або ручного переміщення жатки VARIO.


Світова новинка: CEMOS AUTOMATIC.

CEMOS AUTOMATIC. Зернозбиральний комбайн CLAAS LEXION 770-750

Все на виду.

Управління зернозбиральних комбайном - завдання не з простих. На результати збирання впливають до 50 параметрів налаштувань елементів, від мотовила до подрібнювача. Більше десяти технологічних величин потребують постійного контролю і аналізі з боку механізатора. Нікому не під силу тримати все під контролем, щоб повністю розкрити потенціал машини, крім CEMOS AUTOMATIC.

Збирання врожаю, а не налаштування комбайна.

CEMOS AUTOMATIC безперервно регулює процеси сепарації і очищення, постійно адаптуючи машину до умов збирання. Таким чином, машина дозволяє автоматично домогтися максимальної продуктивності при найвищій якості і чистоті зерна, а також мінімальному витраті палива. Механізаторові необхідно тільки активувати автоматичні функції.

Після цього машина автоматично налаштовує такі вузли:

  • Частота обертання ротора (система сепарації)
  • Положення заслінки ротора (система сепарації)
  • Частота обертання вентилятора (система очищення)
  • Ступінь відкриття верхнього решета (система очищення)
  • Ступінь відкриття нижнього решета (система очищення)

З LEXION компанія CLAAS з цього моменту пропонує вам комбайн, який збирає урожай автоматично. Це забезпечує система CEMOS AUTOMATIC в поєднанні з GPS PILOT для автоматичного рульового управління і CRUISE PILOT як регулятора продуктивності.

CEBIS MOBILE забезпечує огляд.

Візуалізація CEMOS AUTOMATIC здійснюється на терміналі CEBIS MOBILE. Меню робочого режиму є оглядом всіх агрегатів, завдяки чому може здійснюватися постійний автоматичне регулювання.

НОВИНКА: більше CEMOS AUTOMATIC.

CEMOS і CEMOS AUTOMATIC зазнали подальшого вдосконалення з урахуванням накопиченого за минулі роки досвіду збирання та можуть використовуватися для збирання сої. Тепер керувати системою CEMOS AUTOMATIC можна безпосередньо через встановлений на машині модуль CEBIS. Логіка управління і навігація аналогічні всім іншим функціям машини.

CEMOS AUTOMATIC. Зернозбиральний комбайн CLAAS LEXION 770-750

Принцип роботи.

Принцип дії простий, але надзвичайно ефективний: після початку роботи в полі система CEMOS AUTOMATIC регулює певні задані значення і через короткий час визначає оптимальні налаштування для робочих систем. Дані оптимальні налаштування постійно перевіряються і адаптуються з урахуванням мінливих в ході роботи умов збирання. Таким чином, система CEMOS AUTOMATIC забезпечує постійну подстроечного регулювання, яку не зможе виконати в ручному режимі жоден механізатор.

Повна свобода дії для механізатора.

Програмне забезпечення CEMOS AUTOMATIC працює на базі програмного забезпечення CEMOS. Механізатор може в будь-який момент втрутитися в роботу системи і за допомогою діалогів з CEMOS визначити правильні установки. При цьому система CEMOS AUTOMATIC залишається активною.

Крім того, є, звичайно ж, можливість постійного ручного регулювання сепарації залишкового зерна і очищення в CEBIS. В такому випадку система CEMOS AUTOMATIC тимчасово відключається. При повторному натисканні кнопки AUTO PILOT на багатофункціональному джойстику / CMOTION система CEMOS AUTOMATIC активується знову. В доповнення  до всього, автоматичну функцію можна повністю активувати або деактивувати. Також система CEMOS AUTOMATIC може бути активована або деактивована окремо для систем сепарації і очищення.

Оптимізація. Зернозбиральний комбайн CLAAS LEXION 770-750

Чотири стратегії оптимізації.Механізатор може вибрати одну з чотирьох стратегій оптимізації:


Максимальна продуктивність

Мінімальна витрата палива / якість соломи

Висока якість обмолоту

Збалансоване співвідношення

Таким чином, механізатор конкретно задає системі CEMOS AUTOMATIC, який результат повинен бути досягнутий відповідно до необхідної стратегії. Для оптимального виконання даного завдання система CEMOS AUTOMATIC самостійно регулює налаштування для сепарації залишкового зерна і очищення.



Більше діалогу. Більше CEMOS.

Правильне налаштування за допомогою CEMOS.

CEMOS (електронна система оптимізації машини від CLAAS) виконує функцію помічника, який завжди визначає потрібні налаштування комбайна з урахуванням параметрів потужності, якості, безпеки та ефективності. Встановлені середніх значень в реєстрі культур добре підійдуть практично для будь-яких умов збирання, але, як правило, завжди існує можливість оптимізації. CEMOS допомагає використовувати цю можливість.

CEMOS. Зернозбиральний комбайн CLAAS LEXION 770-750

Діалоговий принцип управління.

Система допомоги механізаторові працює на зовнішньому терміналі (CEBIS MOBILE). CEMOS повідомляє механізаторові про оптимальні налаштуваннях за допомогою діалогових вікон.

Оптимізація виконується в три етапи:

1. Механізатор запитує пропозицію настройки (наприклад, для зниження втрат)

2. CEMOS робить логічне пропозицію настройки

3. Механізатор приймає цю пропозицію настройки або відхиляє його

Кроки 2 і 3 повторюються до досягнення задовільного результату або припинення передачі пропозицій від CEMOS. Щоб змінити налаштуання для машини по можливості виконуються CEMOS (наприклад, зміна частоти обертання вентилятора), але завжди потребують підтвердження механізатором. Автоматичні зміни без підтвердження неможливі. Практично в кожному діалоговому вікні CEMOS доступна функція докладної довідки. При необхідності ручного налаштування машини CEMOS наочно пояснює механізаторові порядок дій.

Переваги для механізатора - кращий результат.

Система CEMOS - надійний партнер механізатора. Вона допомагає оптимізувати продуктивність машини за допомогою налаштувань по ситуації, підвищує безпеку і розширює можливості завдяки безперервному навчальному ефекту.

AGRITECHNICA. Зернозбиральний комбайн CLAAS LEXION 770-750

Перший приз на виставці Agritechnica 2009:
золота медаль від Німецького сільгосптовариства за CEMOS


Вище безпеку. Автоматичний контроль потоку маси.

APS. Зернозбиральний комбайн CLAAS LEXION 770-750


Повний контроль ризиків.


Як зробити прибирання безпечнішим? В екстремальних умовах для безперебійної роботи машини від механізатора потрібна постійна концентрація. Найчастіше на прибирання зерна оптимальної якості є лише кілька днів, тому дорога кожна хвилина.

Раннє розпізнавання.

Для раннього розпізнавання критичних пікових навантажень передбачений моніторинг наступних вузлів машини:

Молотарка APS

Ротори системи сепарації ROTO PLUS

Двигун.

Швидке реагування.

При перевищенні встановленої межі прослизання автоматично виконується наступне:

Активується гальмо жатки

Живильний апарат і приставка вимикаються

Tempomat або CRUISE PILOT: якщо системи активні, швидкість знижується до 1,5 км / год

Розвантаження з зернового бункера вимикається, якщо активна

Таким чином виключається попадання нового матеріалу в машину, що дозволяє скоротити час простою внаслідок забивання або пошкодження.

Адаптація до умов збирання.Включення і вимикання автоматичного контролю потоку маси виконується в CEBIS. Тому механізатор має можливість вибору, використовувати цю функцію чи ні. Чутливість меж прослизання регулюється в три кроки, це дозволяє оптимальним чином підлаштувати систему під польові умови.

APS. Зернозбиральний комбайн CLAAS LEXION 770-750


Робота на межі потужності.Функція автоматичного контролю потоку маси покликана допомогти механізаторові в роботі на межі потужності. Вона забезпечує необхідну безпеку, контролюючи в автоматичному режимі компоненти потоку і запускаючи необхідні операції.


Очистка CLAAS 4D.

Очистка. Зернозбиральний комбайн CLAAS LEXION 770-750

Назустріч викликам.

Прибирання на нерівних полях представляє особливу складність для системи очистки. Матеріал системи сепарації зерна при русі на схилі рухається під ухил, тому відбувається одностороння завантаження скатної дошки, підготовчого днища і решіт. Додатково при русі в гору або з гори потрібне коригування частоти обертання вентилятора і положення решета, тільки так можна домогтися оптимальної якості очищення і уникнути втрат.

Цілеспрямована робота з CLAAS 4D.

4D складається з двох систем:

  • Залежна від крутизни схилу система управління заслінками ротора
  • Автоматична система управління вентилятором

Для протидії нерівномірному завантаженні системи очищення модуль 4D автоматично управляє обома системами в залежності від поперечного та поздовжнього похилу, а також поточної завантаження системи очищення. Завдяки цьому якість очищення навіть на складному рельєфі залишається практично незмінним. 4D автоматично регулює всі потрібні параметри і активно допомагає механізаторові в фоновому режимі.

Повна інтеграція в CEBIS і CEMOS AUTOMATIC.

Легко активувати залежить від крутизни схилу систему управління очищенням і заслінками ротора можна в CEBIS. Якщо комбайн LEXION оснащений системою CEMOS AUTOMATIC, то модуль 4D вже встановлений і механізаторові доступні всі функції для оптимізації очищення і сепарації зерна.

НОВИНКА: третя пара заслінок ротора.

4D включає додаткову третю пару заслінок ротора, що дозволяє гнучко використовувати площу сепарації також третього подбарабанья.

НОВИНКА: роздільні заслінки ротора.

Кожен сегмент заслінки ротора поділений посередині, тому обидві половинки можуть відкриватися і закриватися окремо. Це дозволяє цілеспрямовано подавати сепарований матеріал з обох роторів на скатну дошку.

4D. Ваші переваги:

  • Рівномірний розподіл матеріалу системою сепарації залишкового зерна
  • Незважаючи на роботу на схилах виконується однорідна завантаження скатної дошки, підготовчого днища, верхнього / нижнього решета
  • Автоматичне регулювання частоти обертання вентилятора
  • Підвищення продуктивності решетного стану за рахунок регульованого кількості повітря
  • Стабільна продуктивність очищення при поздовжньому і поперечному нахилі (на пересіченій місцевості)
  • Підвищення продуктивності та зменшення втрат при роботі на схилах

Очистка. Зернозбиральний комбайн CLAAS LEXION 770-750

Як працює 4D?На бічному схилі:

  • Спрямована вгору половинка сегмента заслінки ротора відкривається
  • Спрямована вниз половинка сегмента заслінки ротора закривається
  • Закривання заслінок ротора проводиться від передньої частини до задньої по ходу руху, відкривання - від задньої частини до передньої.

При русі на підйомі:

  • Частота обертання вентилятора знижується
  • Нижнє решето відкривається більше

При русі на спуску:

  • Частота обертання вентилятора підвищується
  • Нижнє решето закривається більше


TELEMATICS. Документація і сервіс в режимі онлайн.

TELEMATICS. Зернозбиральний комбайн CLAAS LEXION 770-750

Повний контроль одним клацанням миші.

Система TELEMATICS від фірми CLAAS дозволяє в будь-який час ознайомитися з інформацією про машину через інтернет. Зустрітися з новими перевагами системи TELEMATICS.

Оптимізація налаштувань.

За допомогою особистого доступу до сервера TELEMATICS можна порівнювати і при необхідності коректувати поточні дані про продуктивність машин і бригад для отримання постійних бездоганних результатів незалежно від умов. Кожен день.

TELEMATICS. Зернозбиральний комбайн CLAAS LEXION 770-750

Оптимізація робочих процесів.

Щодня по електронній пошті надсилається звіт з аналізом часу роботи та іншої важливої експлуатаційної інформацією. До початку робіт можна ознайомитися з результатами за минулий день і оцінити ефективність машини. Крім того, користувач може переглянути журнал траєкторії руху комбайна для оптимізації логістики. TELEMATICS дозволяє здійснювати цілеспрямоване управління автопарком щоб уникнути нерентабельних простоїв.

Спрощення документації.

За допомогою системи TELEMATICS можна зберегти основні параметри в картотеці для максимальної економії часу, наприклад дані по врожайності окремих ділянок.

Автоматичне документування.

Функція автоматично документує, інтерпретує і обробляє дані. Як додатковий модуль для системи TELEMATICS він автоматично (т. Е. Без участі механізатора) передає дані по ділянці на сервер, де вони інтерпретуються і обробляються. Для цього використовуються заздалегідь завантажені межі ділянок з вашої системи. Все що відносяться до машині дані можна експортувати в форматі IsoXML для їх простий подальшої обробки.


Економія часу на обслуговування: дистанційна діагностика CLAAS.

За бажанням клієнта система TELEMATICS може передавати дані технічного обслуговування представникам CLAAS. Таким чином, відповідна технічна служба CLAAS через CDS Remote зможе провести первинний віддалений аналіз, швидше визначити причини збоїв в роботі машини, провести відповідні підготовчі роботи і в найкоротші терміни надати допомогу на місці.





Ще більше потенціалу.

CEBIS. Зернозбиральний комбайн CLAAS LEXION 770-750

Управління завданнями.

В системі CEBIS можна управляти завданнями. За допомогою програмного забезпечення CLAAS AGROCOM MAP START можна виконувати підготовку даних замовників або ділянок, які запускаються і обробляються в системі CEBIS.

  • Після завершення завдання або робочого дня всі дані зберігаються
  • Дані можна роздрукувати на машині або перенести за допомогою карти пам'яті
  • Всі дані можна переглядати і редагувати на ПК
  • У CEBIS можна також відображати і роздруковувати показники лічильників по днях, за видами культур і загальної продуктивності

Швидка обробка даних.

Більш швидка обробка і відправка даних: електронна система покращує функціональність управління комбайном LEXION. Завдяки надзвичайно швидкий обмін даними в бортовій мережі LEXION вже сьогодні відповідає високим вимогам майбутнього.

Картування врожайності.

Завдяки даним системи управління завданнями комбайн LEXION дозволяє виконувати картування врожайності, визначати врожайність і вологість зерна. Система CEBIS доповнює ці показники географічними координатами, використовуючи при цьому супутникові GPS-дані.

Всі виміряні значення зберігаються на мобільній чіп-карті. Вхідне в комплект поставки програмне забезпечення AGROCOM MAP START дозволяє також створювати карти врожайності, на підставі яких можна розробляти майбутню виробничу стратегію.

CRUISE PILOT: автоматичний регулятор швидкості.

CRUISE PILOT. Зернозбиральний комбайн CLAAS LEXION 770-750

Залежно від завантаження двигуна система CRUISE PILOT від CLAAS автоматично регулює оптимальну швидкість збирання. При цьому в залежності від режиму ходу система також враховує різні параметри машини: швидкість руху, висоту зрізу в похилій камері, завантаження двигуна і втрати зерна.
Можна налаштувати режим руху (з урахуванням завантаження двигуна):

  • Постійна швидкість - задається значення швидкості
  • Постійна продуктивність - задається значення продуктивност
  • Постійна продуктивність з втратами - задаються продуктивність і рівень втрат

Пріоритет управління: наприклад, завантаження двигуна, втрати або пропускна здатність відображаються в CEBIS.
Щоб повністю керувати міццю комбайна LEXION, можна налаштовувати максимальну швидкість і швидкодія регулятора згідно п'яти щаблях. Управління виконується швидко і просто за допомогою кнопки швидкого доступу HOTKEY.
Переваги: система CRUISE PILOT працює на випередження і реагує до виникнення максимальних навантажень на систему. LEXION завжди працює на межі своїх можливостей і демонструє необхідну потужність.

Автоматичні системи рульового управління. Більше точності при рульовому управлінні.

Зернозбиральний комбайн CLAAS LEXION 770-750

Вибір серед трьох автоматичних систем рульового управління.

Всі моделі LEXION можуть оснащуватися трьома автоматичними системами паралельного водіння в залежності від застосування.


GPS PILOT - супутникова система

До переваг GPS PILOT, крім пристрою гідравлічного управління, відноситься також автоматичне рульове колесо GPS PILOT FLEX. Це рульове колесо дозволить вам добитися максимальної точності. Важливим плюсом системи GPS PILOT FLEX є різнобічне використання.

Гідравлічна система не задіяна

Швидка зміна системи рульового управління між різними машинами

Електричне рульове колесо передає команди управління терміналу і навігаційного контролера на керований міст і таким чином керує машиною.

LASER PILOT – електрооптична система

Зернозбиральний комбайн CLAAS LEXION 770-750

AUTO PILOT – електромеханічна система рульового управління

Зернозбиральний комбайн CLAAS LEXION 770-750

2 цифрових датчика в початковідділяючому елементі визначають положення LEXION і направляють його по рядках кукурудзи, щоб забезпечити кращу роботу в будь-яких умовах. Таким чином, AUTO PILOT сприяє підвищенню ефективності та економічності.

Зернозбиральний комбайн CLAAS LEXION 770-750

Якраз те, що вам потрібно.

Мобільні дисплеї CLAAS є гнучким рішенням для ISOBUS і системи паралельного водіння. Термінал можна зняти з трактора чи комбайна і переставити на інший трактор або іншу машину в залежності від сезону і області застосування. Замовляйте оснащену версію LEXION прямо з заводу або виконуйте дооснащення пізніше, в залежності від ваших потреб:

S10: термінал, оснащений сенсорним дисплеєм 10,4 "з високою роздільною здатністю, з функціями управління і ISOBUS; відображення до чотирьох камер

S7: термінал, оснащений сенсорним дисплеєм 7 ", з високою роздільною здатністю, з функціями управління


Автоматичне управління навіть на краю поля.

Функція AUTO TURN виконує розворот на краю поля. Напрямок, а також наступна колія що обробляється, попередньо вибираються на терміналі, решта бере на себе система рульового управління.

Огляд переваг.

Висока надійність незалежно від видимості

Максимальне використання всієї ширини захвату жатки

Підвищена точність виміру площі і картування

Зниження витрати палива

Скорочення часу на розворот

Підвищення продуктивності прибирання

Істотна розвантаження механізатора - підвищена концентрація на процесі обмолоту




Похила камера. Більше потужності при подачі.

Похила камера. Зернозбиральний комбайн CLAAS LEXION 770-750

Універсальна похила камера.
Універсальна похила камера підходить для всіх культур, усуваючи неефективні простої при переоснащенні. Вхід під похилим кутом на молотильні органи забезпечує оптимальний потік
матеріалу. Надійні транспортні ланцюги з перспективними пластинами забезпечують високу надійність. Крім того, змінна зношується пластина забезпечує значний термін служби. Для управління системою AUTO CONTOUR справа і зліва знаходиться по гідравлічному циліндру.
Похила камера оснащується додатковим середнім опорним диском. Посилена опора подають пластин на нижньому ролику підвищує стійкість і покращує стабільність. Крім того, є закритий обвідний барабан для сухих умов і малої кількості соломи.


Похила камера HP.
Для оптимальної адаптації до всіх умов збирання похила камера HP (Header Pitch) дозволяє змінювати кут зрізу вручну або за допомогою гідравлічної системи. По відношенню до центрального положення можна змінити кут зрізу на 8 ° вперед і на 11 ° назад.

Header Pitch. Зернозбиральний комбайн CLAAS LEXION 770-750

Індикація положення регулювання жатки в CEBIS

Індикація положення регулювання жатки. Зернозбиральний комбайн CLAAS LEXION 770-750

Для вільного огляду: відсмоктування пилу на похилій камері

Відсмоктування пилу на похилій камері. Зернозбиральний комбайн CLAAS LEXION 770-750

Гальмо приводу приставки

Ефективний захист від сторонніх предметів та інших джерел пошкоджень. Завдяки гальма приводу приставку при необхідності можна зупинити в будь-який момент за допомогою багатофункціонального джойстика. Гальмо приводу розташований безпосередньо на похилій камері, завдяки чому гальмування потрібно тільки для невеликого обсягу. Переваги: більш низький гальмівний момент, менше зносу.


Гідрореверсор.
Просте вирішення проблеми затор
ів: гідравлічна система забезпечує щадне реверсування при високому пусковому моменті. Включити гідрореверсор з легкістю можна за допомогою перемикача в кабіні. При цьому автоматично змінюється і напрямок обертання гідроприводу мотовила, яке забезпечує додаткову підтримку реверсування.

Прямолінійний привід жатки. Зернозбиральний комбайн CLAAS LEXION 770-750

Прямолінійний привід жатки.

Прямолінійний привід жатки значно сприяє економії палива. Це суттєва перевага, оскільки використовується вся енергія. Машини стають все більш продуктивними, в зв'язку з чим зростає пропускна здатність похилої камери. Забезпечувати виконання цих зростаючих вимог повинні приводи.Приводи LEXION розраховані на передачу високої потужності: 80 кВт (прямий), 120 кВт (варіаторний), 150 кВт (ступінчастий) або 200 кВт (варіаторний) - обладнані варіатором з шириною ременя до 66 мм або приводними пасами з кількістю струмків до чотирьох. Таким чином, CLAAS пропонує відповідний привід для кожної області застосування, забезпечуючи максимальну пропускну здатність.


Більше новітніх технологій. APS HYBRID SYSTEM.

 APS HYBRID SYSTEM. Зернозбиральний комбайн CLAAS LEXION 770-750


Система обмолоту APS HYBRID SYSTEM від CLAAS є поєднанням двох ефективних технологій: тангенціальної системи обмолоту APS і продуктивної системи сепарації ROTO PLUS.
CLAAS зміг об'єднати обидві системи в одній машині і забезпечити завдяки APS значно вищу продуктивність
Унікальне поєднання з незаперечними перевагами:

Регулювання частоти обертання барабана незалежно від частоти обертання ротора

Налаштування робочого процесу відповідно до тих змін протягом дня умовами

Щадний обмолот з максимальною продуктивністю

Сепарація. Зернозбиральний комбайн CLAAS LEXION 770-750
Починаючи з певного рівня продуктивності, втрати при використанні звичайних комбайнів різко підвищуються, так як в даному випадку система сепарації виступає в якості обмежуючого продуктивність фактора. LEXION завдяки ROTO PLUS забезпечує ефективну сепарацію зерна зі збереженням стабільно низького рівня втрат.

Більше попереднього прискорення. APS.

Система обмолоту APS. Зернозбиральний комбайн CLAAS LEXION 770-750

Унікальна система обмолоту APS.

Попередній прискорювач в молотарці: унікальна система запатентована фірмою CLAAS. Інноваційні технології CLAAS діють ще до молотильного барабана. Значне прискорення потоку зернової маси з 3 до 20 м / с забезпечує максимальну ефективність всіх наступних процесів.

Система обмолоту APS. Зернозбиральний комбайн CLAAS LEXION 770-750

LEXION 700 APS / 2013
Завдяки попередньому прискоренню маса краще розосереджується
Потік рослинної маси стає більш рівномірним і рухається на 33% швидше
Більш ефективна сепарація зерна завдяки підвищеній відцентрової сили
До 30% всіх зерен відокремлюються вже в попередньої деці, розташованої під прискорювачем, що значно зменшує навантаження на основну деку
Результат - підвищення продуктивності на 20% при незмінній витраті палива.

Система обмолоту APS. Зернозбиральний комбайн CLAAS LEXION 770-750

Закритий молотильний барабан.
Крім відкритого молотильного барабана пропонується також універсальний барабан з перекриттям межбічевого простору, що забезпечує оптимізацію потоку зернової маси, підвищення якості зерна, а також сприяє більш дбайливій обробці.

Ефективний  захист від перевантаження.
Підбарабання гідравлікою  регулюється з кабіни. Паралельність забезпечує  оптимальну якість  обмолоту. Інтегрований гідропристрій захисту від  перевантажень охороняє  від ушкоджень сторонніми предметами і дозволяє без  ризику працювати на  піку продуктивності.



Система обмолоту APS. Зернозбиральний комбайн CLAAS LEXION 770-750

Система APS: кращу якість зерна.
Для оптимального очищення зерна в APS доступні багатоступінчасті налаштування. За допомогою пасивних бичів-шасталок основного підбарабання і пластин-перекриттів попереднього підбарабання, які можна активувати спеціальним важелем на подаючому каналі, APS забезпечує найвищу якість.

Система обмолоту APS. Зернозбиральний комбайн CLAAS LEXION 770-750

Синхронна робота.
Прискорювач і молотильний барабан, відбійний бітер наводяться через центральний варіатор. При зміні числа обертів молотильного барабана частота обертання або окружна швидкість руху прискорювача і відбійного бітера синхронно змінюється. Результат: дбайлива обробка продукту при рівномірно високій подачі.

Підбарабання  MULTICROP.
Підбарабання виконано у вигляді універсальної конструкції MULTICROP, придатної  для збирання різних культур. Швидка зміна трьох сегментів підбарабання для  скорочення часу на переоснащення та підвищення економічності.


Значні переваги в сепарації залишкового зерна. ROTO PLUS.


Чудова комплексна концепція.

Унікальна молотильна система APS доповнюється оригінальною технологією ROTO PLUS. Завдяки цьому створюється технічна перевага APS HYBRID SYSTEM, що підтверджує переваги фірми CLAAS.

Система сепарації ROTO PLUS.

Рівномірно подає системою APS створює ідеальні умови для сепарації ROTO PLUS. Принцип дії ROTO PLUS простий, але надзвичайно ефективний. Відбійний бітер системи APS розділяє масу на два потоки і подає їх до обох роторів, які обертаються в протиході.

Високопродуктивні ротори.

Ексцентрично розташовані ротори дозволяють розвивати дуже високі відцентрові сили для відділення залишився зерна із соломи. Маючи діаметр 445 мм і довжину по 4200 мм, ротори LEXION забезпечують велику площу сепарації.Завдяки наявності скатної дошки суміш зерна, соломи і полови спочатку потрапляє на підготовче днище, і лише потім через продуваються каскади на решітний стан. Це дозволяє значно знизити навантаження на очистку.

ROTO PLUS. Зернозбиральний комбайн CLAAS Lexion 770-750


Автоматичне управління за допомогою CEMOS AUTOMATIC.

Зручне регулювання пластин ротора.
Автоматичне управління за допомогою CEMOS AUTOMATIC.
Всі моделі LEXION оснащені гідравлічними пластинами для зміни площі сепарації. Поворотний перемикач швидкого доступу HOTKEY забезпечує ступеневе зменшення відкритої площі системи сепарації прямо з кабіни. При низькій вологості таким чином можна знизити навантаження на очистку, а при підвищеній - використовувати більш широку площу для ефективного відділення зерна. Результатом є регульована зміна робочої поверхні роторів для максимальної продуктивності в будь-яких умовах.

ROTO PLUS. Зернозбиральний комбайн CLAAS Lexion 770-750

Варіатор приводу роторівАвтоматичне управління за допомогою CEMOS AUTOMATIC.

Частота обертання роторів LEXION 770-750 плавно регулюється в CEBIS за допомогою поворотного вимикача в діапазоні від 350 до 1050 об / хв. Цим забезпечується не тільки швидка адаптація частоти обертання під різні види культур, умови збирання та властивості соломи, а й досягається оптимізація продуктивності машини протягом дня.



Більше чистоти. Для блискучих результатів.

 JET STREAM.

 Система очищення JET STREAM призначена для взаємодії з системою відділень залишкового зерна ROTO PLUS.

  • Подвійний каскад з продувкою
  • Висота першого каскаду: 150 мм
  • Довгий компенсаційний канал забезпечує рівномірний високий тиск повітряного потоку
  • Турбовентилятор, 8-х (LEXION 770)
  • Турбовентилятор, 6-х (LEXION 760/750)
  • Електричне регулювання решіт з кабіни

 Автоматичне управління за допомогою CEMOS AUTOMATIC і 4D.

CEMOS AUTOMATIC. Зернозбиральний комбайн CLAAS LEXION 770-750

Подвійне продування.
Каскади з подвійною продувкою забезпечують інтенсивну попередню очистку. Турбовентилятор забезпечує необхідний потік повітря і має можливість плавного регулювання з кабіни.

Підготовче  днище.
Підготовче днище попередньо сортує маси:  зерно вниз, а полову і коротку солому вгору. Це дозволяє знизити навантаження на верхнє решето і підвищити якість очищення. Для зачистки підготовчої дошки  після завершення робіт можна демонтувати вперед всі 6 (LEXION 770) або 4  (LEXION 760/750) полімерних сегмента.
 Підготовче днище. CEMOS AUTOMATIC. Зернозбиральний комбайн CLAAS LEXION 770-750


Очищення 3D.

  • Динамічне вирівнювання на схилі за рахунок управління верхнім решетом
  • 100% продуктивності навіть при бічному нахилі до 20%
  • Неізнашіваемая і не вимагає технічного обслуговування конструкція
  • Легке і швидке дооснащення
  • У поєднанні з AUTO CONTOUR - ідеальний пакет для роботи на схилах

CEBIS. CEMOS AUTOMATIC. Зернозбиральний комбайн CLAAS LEXION 770-750

Домолот і GRAINMETER.
Автоматичне управління за допомогою CEMOS AUTOMATIC.
Рівень наповнення і структура маси на домолот дозволяють визначити оптимальні налаштування машини. Модель дозволяє механізаторові спостерігати за освітленим домолотом прямо з кабіни.
Крім індикатора рівня наповнення все моделі LEXION можуть оснащуватися пристроєм GRAINMETER. Завдяки електронному відображенню якості маси можна зі зручністю переглядати частку зерна на домолот в системі CEBIS.
Ці дані дозволяють механізаторові самостійно або за допомогою CEMOS оптимізувати налаштування машини, щоб повністю використовувати потенціал LEXION.




Більше зерна в бункері.


Зерновий бункер. Зернозбиральний комбайн CLAAS LEXION 770-750


НОВИНКА: об'єм бункера до 13 500 л.Після завершення процесів обмолоту, сепарації залишкового зерна і очищення, зерно потрапляє в зерновий бункер з автоматичною кришкою. Завдяки його великому об'єму (до 13 500 л) LEXION підтверджує свою перевагу і в питаннях місткості, крім багатьох інших достоїнств.

Збільшення ефективності вивантаження.

Завдяки ефективній верхньої вивантаженні з бункера можна вивантажувати до 130 л зерна в секунду. Це скорочує час і дозволяє механізаторові сконцентруватися на косовиці. Повне вивантаження зерна з бункера забезпечується його конструкцією і гладкими стінками.

Зручний контроль за прибиранням.

Велике вікно в задній стінці кабіни забезпечує зручний візуальний контроль бункера. Для робіт в темряві внутрішній простір бункера оснащений підсвічуванням. Контрольне отвір забезпечує постійний доступ для відбору проб.

Призначена для цього ємність, закріплена в спеціально відведеному місці, служить також для калібрування системи картування врожайності з метою визначення питомої ваги зерна.

Все під контролем з PROFI CAM.

Всі моделі LEXION можуть комплектуватися камерою PROFI CAM, яка встановлюється на кінці вивантажного шнека. Завдяки розташуванню камери саме в цьому місці забезпечується контроль за допомогою додаткового кольорового монітора в кабіні відразу трьох процесів:

  • Відкинутий вивантажний шнек: процес вивантаження бункера
  • Складений вивантажний шнек: розподіл подрібненої маси
  • Складений вивантажний шнек: задня частина машини при русі назад

Всього ж до системи може бути підключено до чотирьох відеокамер, синхронно транслюють зображення на кольоровий монітор, а також термінал S10 в кабіні комбайна.


Profi Cam. Зернозбиральний комбайн CLAAS LEXION 770-750

QUANTIMETER: вимір і перевірка.


Вимірювання продуктивності, вологості і індикація даних є важливими функціями QUANTIMETER. Вимірювання продуктивності виконується індивідуально для різних культур. Рівень вологості в продукті постійно перевіряється і відображається при необхідності.

При вимірюванні об'єму на зерновому елеваторі фоторелейний бар'єр контролює наповнення кожної лопаті. За допомогою відповідних коефіцієнтів корекції (наприклад, поперечного та поздовжнього нахилу машини) пристрій QUANTIMETER автоматично визначає точну кількість зерна.

Завдяки TELEMATICS всі дані доступні в режимі реального часу, а також можуть бути роздруковані за допомогою CEBIS. У поєднанні з QUANTIMETER здійснюється повністю автоматичне натяг ланцюга елеватора.

Камера заднього виду CEBIS.

Камера заднього виду, встановлена на задньому капоті системи сепарації, передає зображення безпосередньо на екран CEBIS при русі заднім ходом.




Більш висока якість зерна.

GRAIN QUALITY CAMERA.

Оцінка якості зерна, тобто визначення частки дробленого зерна і незернових домішок в зерновому бункері, вимагає від механізатора виконання певних рутинних дій і високої концентрації. Незернові домішки - це солома, полова, верхні частини колосків і пил. GRAIN QUALITY CAMERA, встановлена на голівці елеватора, дозволяє візуально оцінити якість врожаю. Система доступна для LEXION 770 і 760.

Відображення в CEBIS GRAIN QUALITY CAMERA

Відображення якості зерна в CEBIS може здійснюватися в режимі реального часу, що дає комбайнеру можливість оцінки по відеозображенню. У той же час в правій частині екрану відображається частка дробленого зерна і незернових домішок. Інша можливість - відображення частки дробленого зерна і незернових домішок на екрані режиму прибирання в типовому для CEBIS форматі - поруч з індикацією обсягу повернення.


Автоматична обробка зображення.

Отримані за допомогою GRAIN QUALITY CAMERA зображення піддаються безперервному аналізу в повністю автоматичному режимі. Розташування камери на голівці елеватора забезпечує високу надійність даних, оскільки матеріал в цій точці не береться розшарування і камера отримує безпосередньо зображення потоку.

Доступні культури.

GRAIN QUALITY CAMERA призначена для аналізу наступних культур:

  • Пшениця
  • Ріпак
  • Кукурудза
  • Ячмінь

Відеозображення також може відображатися для інших культур, щоб забезпечувати візуальний контроль потоку матеріалу.

Покращена якість зерна.

GRAIN QUALITY CAMERA надає більш якісну інформацію для оптимального налаштування комбайна з метою досягнення високої якості зерна, оскільки контроль здійснюється безперервно і в автоматичному режимі. Індикація в CEBIS дозволяє комбайнеру швидко оцінити якість зерна. Результат: найвища якість зерна і зниження втрат.




Вища продуктивність. Більший комфорт. Новий подрібнювач соломи.

Подрібнювач соломи. Зернозбиральний комбайн CLAAS LEION 770-750

Для більшої продуктивності.
Іноді допомагає укрупнення робочих органів. Завдяки збільшеному діаметру ротора нового подрібнювача соломи поліпшуються захоплення і напрямок потоку маси. Подовжене днище подрібнювача дозволяє довше вести матеріал і сильніше прискорювати його. За рахунок цього, особливо при стандартному дефлекторі розподілу соломи, можна істотно збільшити дальність кидка і якість розподілу.

Система переробки соломи CLAAS. Зі SPECIAL CUT  II.
З роторів солома подається безпосередньо на подрібнювач, інтенсивність роботи  якого регулюється за умовами збирання. Якісне подрібнення забезпечать 108 часто  розташованих ножів з двостороннім заточуванням, поперечна ріжуча кромка і противоріз. Для ще більш ретельного подрібнення LEXION обладнаний поворотним  тертковим механізмом. Потім дрібно нарізана маса поступає на радіальний  розкидач.
НОВИНКА: комфортна оптимізація якості  подрібнення.
Новий подрібнювач соломи тепер має гідравлічне регулювання терткового днища і  противорізу. Завдяки цьому є можливість коригувати якість подрібнення в CEBIS  під час роботи і гнучко реагувати на умови роботи в полі. Також доступна  механічне регулювання за допомогою двох важелів, без інструментів.

Зернозбиральний комбайн CLAAS LEION 770-750

НОВИНКА: перемикання на укладку в валок з кабіни.

Тепер виходити з кабіни вже не потрібно, принаймні для перемикання подрібнювача соломи з укладання у валок на розподіл подрібненої маси. Ця операція зручно виконується за допомогою системи CEBIS з кабіни. Якщо подрібнення потрібно лише на окремих частинах поля, перенастроювання машини забере у механізатора всього кілька секунд.

Вища ефективність. Вища точність. Новий радіальний розподільник.

Розподільник. Зернозбиральний комбайн CLAAS LEXION 770-750


НОВИНКА: радіальний розподільник з механічним приводом.
Неперевершений розподіл соломи найвищої якості гарантує радіальний розподільник з механічним приводом. Два протиобертові ротори приводяться в рух ременем і тому завжди обертаються з однаковою швидкістю. Така унікальна приводна концепція сприяє рівномірному якості розподілу. Переваги нового радіального розподільника особливо добре проявляються на полях зі змінними умовами (суха солома в стоячих насадженнях, волога і важка солома в полеглому стані).

Точний  розподіл подрібненого матеріалу і полови.
 І подрібнений матеріал, і полова з  очищення захоплюються радіальним розподільником прямо під час руху і  прискорюються. Ця концепція в поєднанні з механічним приводом вимагає  мінімальної потужності і низької витрати палива.

Електронне  управління розподілом.
Кожен ротор оснащений двома рухомими  дефлекторами, ширина кидка яких може регулюватися як разом, так і окремо. Це дозволяє адаптуватися до будь-яких можливих умов практичного застосування.  Таким чином LEXION забезпечує ефективний розподіл соломи з мінімальним  зусиллям, причому навіть в дуже несприятливих умовах, наприклад при великій  кількості соломи, змінної вологості соломи, сильному бічному вітрі або при  роботі на схилах.

Розподільник. Зернозбиральний комбайн CLAAS LEXION 770-750

Радіальний розподільник в режимі подрібнення.
Подрібнювач соломи передає матеріал прямо в радіальний розподільник, який додатково прискорює потік маси і розподіляє матеріал по всій робочій ширині.

Комбінація  радіального розподільника і викидного вентилятора.
Коротка солома і полова з решітчатого  стану потрапляють на викидний вентилятор, який відразу передає їх на радіальний розподільник. Таким чином суміш з полови і короткої соломи, яка може становити  до 25% загального потоку, подається в систему активного розподілу і  розподіляється по всій робочій ширині.
Радіальний  розподільник при укладанні в валок.
Для укладання у валок радіальний  розподільник просто відкидається вниз, повністю від'єднуючи привід. Радіальний розподільник зупинений і не споживає енергію. Полова і коротка солома з решітчатого стану  розподіляються викидаючим вентилятором.

Більше уваги наступному врожаю.

Світловідбивач. Зернозбиральний комбайн CLAAS Lexiom 770-750

Автоматична адаптація напрямку жбурляння.
Всі моделі LEXION з радіальним розподільником можуть бути оснащені двома датчиками для автоматичної адаптації напрямки жбурляння подрібненого матеріалу. Датчики розташовані праворуч і ліворуч на кронштейнах фар освітлення машини. За допомогою CEBIS комбайнер може зручно регулювати чутливість датчиків.

Зернозбиральний комбайн CLAAS Lexiom 770-750

Рівномірний розподіл полови при укладанні валка.
 З решітчатого стану коротка солома і полова потрапляють на розкидач полови. Він приводиться гідравлікою і рівномірно розподіляє масу з очищення за машиною. Клапан регулювання потоку дозволяє індивідуально змінювати частоту обертання і ширину розкидання.

Зернозбиральний комбайн CLAAS Lexiom 770-750

Автоматична компенсація бокового вітру.
Боковий вітер впливає на напрямок кидка подрібненого матеріалу. В результаті розподіл соломи виходить нерівномірним, а подрібнений матеріал потрапляє на край ділянки, що може негативно впливати на потік маси в жниварці. У нас є рішення цієї проблеми: датчики в задній частині машини визначають інтенсивність бічного вітру і вирівнюють напрям кидка подрібненого матеріалу. Переваги: автоматичне рівномірний розподіл подрібненого матеріалу і розвантаження механізатора.

Компенсація бокового вітру. Зернозбиральний комбайн CLAAS Lexiom 770-750

Автоматична адаптація напрямку жбурляння на схилах.
При русі по схилах датчики в задній частині машини завдяки силі тяжіння завжди знаходяться у вертикальному положенні. Автоматична адаптація напрямку жбурляння дозволяє забезпечити рівномірний розподіл по всій робочій ширині навіть при русі на схилах, розвантажуючи таким чином механізатора.





Більше резерву потужності. Двигуни.

Двигун. Зернозбиральний комбайн CLAAS LEXION 770-750

Сучасні високопотужні двигуни.
 Чудові високоякісні двигуни Perkins забезпечують високу потужність при низькій витраті палива. Механічна система упорскування MEUI (Mechanical Electronic Unit Injection) означає, що на приводні технології в LEXION можна покластися. У ньому досить потужності для продуктивного виконання тривалих завдань навіть у складних умовах.

Факти.
 Perkins 2206D, 12,5 l
 Шість циліндрів в ряд
 Стандарт токсичності ОГ Stage IIIA (Tier 3)
 Повна інтеграція CLAAS Service
 Новий основний і додатковий паливні баки загальним об'ємом 1150 л
 Високий крутний момент
 Низька витрата палива
 Оптимальна передача зусилля

Відсмоктування пилу. Зернозбиральний комбайн CLAAS LEXION 770-750

Планарне відсмоктування пилу.
Надійна система: завдяки планарному відсмоктування пилу LEXION забезпечений високою потужністю охолодження і достатнім його резервом. При надходженні повітря зверху автоматичне відсмоктування пилу забезпечує постійне очищення охолоджувача. Пил виводиться вниз. Забруднення пластин радіатора значно знижується.

Доступ. Зернозбиральний комбайн CLAAS LEXION 770-750

Зручний доступ для обслуговування та догляду.
Для зручного доступу до моторного майданчику встановлені сходи. Пакет радіатора для очищення відкидається. Демонтаж повітряного фільтра також виконується без інструментів. Завдяки цьому щоденне обслуговування двигуна не займає багато часу. Для безпечного обслуговування навіть в темний час доби на сходах, заправної горловини і під капотом встановлені лампи, що висвітлюють робочу зону.




TERRA TRAC. Більш дбайливе ставлення до грунту.

Зернозбиральний комбайн CLAAS LEXION 770-750

Випробуваний на практиці.
 Уже понад 20 років фірма CLAAS пропонує систему TERRA TRAC власної розробки. За цей час на поля вийшли численні машини на шасі TERRA TRAC. Система CLAAS TERRA TRAC багато разів добре зарекомендувала себе в роботі при важких умовах.

TERRA TRACK. Зернозбиральний комбайн CLAAS LEXION 770-750

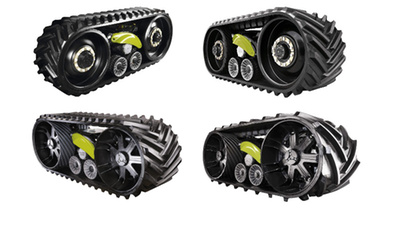

З лівого верхнього в правий нижній край: 635 мм, 735 мм, 890 мм, 890 мм - рис


Зручна їзда по будь-яких дорогах.
 Транспортування великих машин по дорогах загального користування постійно ускладнюється. Більш того, в різних країнах ПДР по-різному регламентують транспортну ширину.
 Для різних моделей LEXION є чотири версії гусеничного шасі TERRA TRAC в трьох варіантах ширини. Таким чином, відповідні гусениці знайдуться для будь-якого застосування TERRA TRAC.
 Для LEXION 770 і 760 є шасі TERRA TRAC для рису шириною 890 мм. З цим шасі LEXION 760 може розвивати на дорогах швидкість до 40 км / ч.



Комфорт, небачений раніше.
Шасі TERRA TRAC забезпечує м'яке пересування комбайна LEXION. Удосконалена конструкція створює необхідні умови: в системі TERRA TRAC всі компоненти (провідне колесо, робоче колесо і опорні ролики) мають окремі підвіски, що зменшує поштовхи на кузов і обладнання, підвищує комфорт механізатора і стійкість на поворотах.
У CEBIS можна встановити три різні висоти ходової частини, завдяки чому можна відрегулювати дорожній просвіт машини.


Автоматична  компенсація рівня. Гідропневматична підвіска.
Гідропневматичне підвіску можна піднімати або опускати під час експлуатації за  допомогою наповнення або розвантаження гідроциліндра
Провідне колесо, робоче колесо і опорні ролики розташовані з можливістю  повороту відносно один одного; опори посилені гідроциліндрами з ресиверами
Результат: автоматична компенсація рівня при швидкості понад 2 км / год для  кращої стійкості на поворотах


Зернозбиральний комбайн CLAAS LEXION 770-750


Зі швидкістю 40 км / год по дорозі. LEXION 760 TERRA TRAC.
 Кожну хвилину, заощаджену при русі по дорозі, можна з користю витратити на полі. На чемпіонаті світу з перегонів комбайнів LEXION 760 TERRA TRAC був би очевидним фаворитом; ця машина - найшвидший у світі комбайн з неперевершеною швидкістю руху 40 км / год.

 Швидше за всіх комбайнів.
 TERRA TRAC новітнього покоління означає наступне: LEXION переміщається між полями швидше будь-якого іншого комбайна і дає переваги в безпеці, комфорті і точності їзди. За це в 2011 р технології присуджена срібна медаль конкурсу SIMA Innovation Award. TERRA TRAC подовжує час польової роботи і підвищує продуктивність. Покращена адаптація до грунту, більш рівномірна висота стерні, зменшення навантаження на машину і зниження перепадів пікових значень «цибулини» напруг на 30% знижують навантаження на грунт і підвищують врожайність.


Огляд: гусеничне шасі TERRA TRAC.
Прибираючи урожай без надмірного ущільнення грунту, можна запобігти зниженню врожайності.

Транспортна ширина всього 3,29 м (LEXION 760/750)

Транспортна ширина 3,49 м (LEXION 770)

Дбайливе вплив на грунт: питомий тиск на 66% менше, ніж у колісної машин

Краща тяга (кукурудза / рис / вологість / схил)

Підвищена стійкість на схилах (бічний крен)

Менше опір руху, пробуксовка, витрата палива

Довговічність і підвищена продуктивність

Можливість руху зі швидкістю 30 або 40 км / год У CEBIS можна встановити три різні висоти ходової частини, завдяки чому можна відрегулювати дорожній просвіт машини.

Покращена маневреність. Чотирьохшарнірна вісь.

Ходова частина. Зернозбиральний комбайн CLAAS LEXION 770-750

Чотири шарніри - унікальна маневреність.
LEXION зобов'язує до активного просування нових рішень. Розроблена компанією CLAAS запатентована конструкція встановлює нові горизонти завдяки своїм двом переваг. Вона забезпечує необмежену маневреність навіть при використанні великих шин до 1,65 м заввишки (30 ") і підтримує незрівнянну стабільність і вантажопідйомність.
На нерівності грунту нова чотирьохшарнірною вісь реагує не тільки так, як звичайна маятникова вісь качательним рухом навколо точки навішування, а з додатковим рухом в сторону. Це дає чотирьохшарнірній осі значно більше маневреності для малого радіусу розвороту.

Ходова частина. Зернозбиральний комбайн CLAAS LEXION 770-750


Унікальні шини 30 "для дбайливого впливу на грунт

Шини 30 "висотою до 1,65 м.
Велика опорна поверхня сприяє меншій глибині колії. Таким чином, поблажливий вплив на грунт здійснюється не тільки шасі TERRA TRAC на передній осі, а й додатково унікальними шинами 30 "на задніх колесах.
Розмір шин 500/85 R 30
Висота шин до 1,65 м

Ходова частина. Зернозбиральний комбайн CLAAS LEXION 770-750

Пристрій регулювання тиску в шинах керованої осі.
Для підвищення тяги керована вісь LEXION 770-750 може бути обладнана системою регулювання тиску в шинах. Комбайнер регулює тиск в шинах прямо з кабіни за допомогою CEBIS. Якщо збережені необхідні значення тиску в шинах для роботи в полі і транспортування по дорогах, задане значення може бути автоматично встановлено при застосуванні перемикача транспортування по дорогах. Як альтернативне рішення тиск в шинах може бути встановлено вручну за допомогою двохпозиційного перемикача в даху кабіни.
Завдяки зниженню тиску в шинах при роботі в полі знижується ущільнення грунту, знижується ризик пробуксували і підвищується тяга. При транспортуванні по дорогам адаптація тиску забезпечує підвищену стійкість при русі, знижує знос і зменшує витрату палива.


Технологія шин для захисту грунту.
Це є результатом інтенсивної співпраці фірми CLAAS і відомих виробників шин.
Їх істотні переваги: шини покращують рухливість на дорозі. Вони забезпечують збільшення опорної поверхні, поліпшення тяги, зниження пробуксовки і витрати палива, а також зменшення ущільнення грунту завдяки зниженню тиску шини і, отже, підтримку оптимальної структури грунту.

Розмір шин
Стандартні шині
MICHELIN CerexBib
680/85 R 32
2,9 бар
1,8 бар
800/70 R 32
2,4 бар
1,6 бар
900/60 R 38
3,0 бар
1,7 бар
Розмір шин
Стандартні шини
SVT CHO Continental
800/70 R 32
2,4 бар
1,6 бар
Ходова частина. Зернозбиральний комбайн CLAAS LEXION 770-750

Зліва: 800/70 R 32/9000 кг Зовнішня ширина LEXION 760: 3,48 м
Справа: IF 800/70 R 32/9000 кг Зовнішня ширина LEXION 760: 3,48 м

Цифри і факти:
Можливе зниження тиску шини при повної вантажопідйомності - від 0,6 до 1,1 бар в порівнянні зі стандартними шинами аналогічного розміру (менше на 35%)
Шини забезпечують таку ж опорну поверхню, як стандартні шини на 2 розміри більше (збільшення контактної поверхні на 22% при однаковій транспортній ширині)
Шини ведучого моста: 900/60 R 38, 800/70 R 32 і 680/85 R 32, шини керованого моста: 620/70 R 26 і 520/80 R 26

Привід. Більше свободи дій при пересуванні.

Безступінчасте управління швидкістю руху LEXION зручно виконується за допомогою багатофункціонального важеля: без зчеплення і перемикання передач. Нова серія трансмісії відрізняється високим ККД. Перевагою для вас буде економія палива, яка в кінцевому підсумку дозволяє підвищити ефективність.
Завдяки електрогідравлічному управління LEXION може також бути обладнані системою CRUISE PILOT як автоматичного регулятора швидкості. Таким чином, і ручне, і автоматичне керування не поступається керування автомобілями вищого класу. Високий рівень зручності підвищує ефективність роботи.
Для пересування по дорогах можна вибрати залежно від моделі версію: 20, 25, 30 або 40 км / год.

Привід. Зернозбиральний комбайн CLAAS LEXION 770-750

Рух в автомобільному режимі.
Моделі LEXION 770 і 760 автоматично керують частотою обертання двигуна при їзді по дорозі в залежності від положення важеля ходу, що дозволяє знизити витрату палива. Для зрушення з місця доступна повна потужність двигуна.

Блокування диференціала.
Якщо при дуже вологому грунті виникають сильні пробуксовки і провертання коліс, блокування диференціала переносить рушійний момент з провертати колеса на колесо з кращим зчепленням. Підвищена таким чином тяга забезпечує рух і по мокрому ґрунті.
Модель LEXION 770 може бути обладнана блокуванням диференціалу в версії колісної машини.

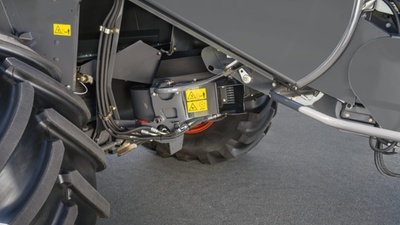

Повний привід. Зернозбиральний комбайн CLAAS LEXION 770-750


Розумне управління повним приводом для максимальної тяги і мінімальних пробуксовок.
POWER TRAC.
Просто натисніть кнопку, щоб сконцентрувати всю міць комбайна LEXION для просування вперед навіть в складних умовах: з максимальною тягою і зниженим витратою палива. Повний привід абсолютно надійний і не потребує техобслуговування.

Концепція приводу:

  • Підключення сили тяги за допомогою центрального гідромотора на задній осі
  • Підключення повного приводу на ходу
  • Можливий класичний привід на два колеса шляхом механічного розчеплення приводу задніх коліс: для підвищення ефективності при русі по дорогах
  • Більше тягового зусилля

Техобслуговування: менше витрат.

Зернозбиральний комбайн CLAAS LEXION 770-750

Відносно техобслуговування комбайн LEXION відрізняється дивовижною невибагливістю. Інтервали техобслуговування дуже довгі (інтервал заміни масла в робочій гідравліки становить 1000 год). А коли техобслуговування неминуче, оптимальний доступ дозволяє виконати його швидко і просто.
Складаний радіатор для швидкої продувки
Мобільна складні сходи для простого підйому в моторний відсік та інші області для техобслуговування
Відкривається задній капот системи сепарації
Установка стисненого повітря зі шлангом і пістолетом для зручного очищення
Централізована мастильна система або мастильні пульти для швидкого доступу до точок змащування
Відсік для зберігання, наприклад, інструментів
Унікальна конструкція відкидних бокових капотів (алюмінієва багатошарова) для спрощення доступу

Зернозбиральний комбайн CLAAS LEXION 770-750

Система централізованого змащування.
Завдяки системі централізованого змащування майже всі точки змащування автоматично забезпечуються необхідною кількістю мастила. Досить тільки один раз вказати точки і інтервали змащування. На відміну від ручного змащування окремих точок мастильний матеріал подається з централізованої ємності до окремих точок змащування.

Переваги:
Надійне і регульоване змазування на ходу всіх точок змащування
Збільшення терміну служби болтів і підшипників
Економія коштів завдяки більш низькій витраті мастильного матеріалу і більш низького рівня зносу
Зниження витрат на обслуговування




LEXION

770/770 TERRA TRAC
760/760 TERRA TRAC
750/750 TERRA TRAC

Молотильна система





Молотилка з прискорювачем (APS)




MULTICROP




Ширина барабана
мм
1700
1420
1420
Діаметр барабана
мм
600
600
600
Частота обертання барабана
об/хв
395-1150
395-1150
395-1150
З редуктором
об/хв
166-483
166-483
166-483
Більний молотильний барабан




Молотильний барабан із закритим міжбічевим простором



Дека 7/18




Кут охоплення деки
град.
142
142
142
Площа основної деки
м2
1,26
1,06
1,06
Електрогідравлічне регулювання деки із захистом від перезавантажень



Синхронний привід прискорювача та відбійного бітера




Автоматичний натяг варіатора барабана




Великий каменеуловлювач




Рисова молотилка




Система сепарації





Високопродуктивні ротори ROTO PLUS
К-сть
2
2
2
Довжина роторів
мм
4200
4200
4200
Діаметр роторів
мм
445
445
445
Деки роторів
К-сть
5
5
5
Частота оберання роторів
об/хв
800/640/500 (962)
800/640/500 (962)
800/640/500 (962)
З варіатором
об/хв
400-1000
400-1000
400-1000
Регульована площа сепарації ротора




Очистка





Система очистки JET STREAM




Полімерна секціонна підготова дошка, що демонтується вперед



Вентилятор

Турбина, 8х
Турбина, 6х
Турбина, 6х
Електричне регулювання вентиляторів




Два каскада з продувкою




Роздільний противохідний решітний стан




Очистка 3D




Очистка 4D




Загальна площа решіт
м2
6,2
5,1
5,1
Електричне регулювання решіт




Повернення на домолот до прискорювача




Домолот з можливістю візуального контролю з кабіни



Індикатор об'єму повернення на домолот в CEBIS




GRAINMETER




Зерновий бункер





Об'єм (згідно ANSI/ASAE S312.2)
л
11500/○ 12800 (13500 TERRA TRAC)
11000
10000
Кут повороту вигрузного шнеку
град.
101
101
101
Продуктивність вигрузки
л/с
130
130
110/○ 130
Датчик урожайності QUANTIMETER




Автоматичне змащування ланцюга привода вигрузки




Переробка соломи





Подрібнювач SPECIAL CUT II, 108 ножів


-
-
Подрібнювач SPECIAL CUT II, 72 ножа

-


Гідравлічне регулювання гребінки противорізів і терткового механізму



Радіальний розподільник




Гідравлічне переналаштування з кабіни (дорога, валок, подрібнення)



Розподілювач полови

-


Радіальний розподілювач полови




Автоматична адаптація напрмку жбурляння




Шасі





Гусеничний рушій TERRA TRAC с гідропневматичною підвіскою
● (TERRA TRAC)
● (TERRA TRAC)
● (TERRA TRAC)
POWER TRAC




2-ступінчата КПП


● (TERRA TRAC 40 км/год)
-
40 км/год

-
○ (TERRA TRAC)
-
30 км/год

○/● (TERRA TRAC)
○ (● TERRA TRAC)
-
Рух в автомобільному режимі




Блокуваня диференціалу


-
-
Чотирьохшарнірна вісь для шин 30"


-
-
Регулювання тиску в шинах




Двигун





Виробник

Perkins
Perkins
Perkins
Тип

2206 D
2206 D
2206 D
Кількість циліндрів/об'єм
К-сть/л
R 6/12,5
R 6/12,5
R 6/12,5
Система управління двигуном

электрон.
электрон.
электрон.
Макс. потужність (ECE R 120)
кВт/л.с.
385/524
339/461
308/419
Стандарт токсичності ВГ Stage III A (Tier 3)




Система виміру витрати палива




Ємність паливного. баку
л
1150
1150
800 (○ 1150)

EASY





CEBIS




TELEMATICS




Управління завданнями




Картування врожайності




CRUISE PILOT




CEMOS AUTOMATIC




CEMOS




GPS PILOT, LASER PILOT, AUTO PILOT




GRAIN QUALITY CAMERA



-
Автоматичний контроль потоку маси




Маса


18530
17390
16780
● Серійна комплектація                  ○ Опція                         □ Доступно                       - Недоступно


LEXION


770
760
750
Шини ведучого моста





Розмір шин

Діаметр класа
  Зовнішня ширина


IF900/60 R 38 MI
м
2,05
3,90
3,62
3,62
IF800/70 R 38 MI
м
2,05
3,79
3,49
3,49
800/70 R 38 CHO
м
2,05
3,79
-
-
900/60 R 32
м
1,95
3,89
3,62
3,62
IF800/70 R 32 MI
м
1,95
3,76
3,49
3,49
800/70 R 32 CHO
м
1,95
3,76
3,49
3,49
800/70 R 32
м
1,95
3,76
3,49
3,49
710/75 R 34 MI
м
1,95
-
3,36
3,36
IF680/85 R 32 MI
м
1,95
3,50
3,22
3,22
680/85 R 32
м
1,95
3,50
3,22
3,22
IF800/70 R 32 TR
м
1,95
3,76
3,49
3,49
800/70 R 32 MI
м
1,95
3,80
3,50
3,50
650/75 R 32
м
1,85
-
3,49
-
TERRA TRAC, 635 мм
м
-
3,49
3,29
3,29
TERRA TRAC, 735 мм
м
-
3,79
3,49
3,49
TERRA TRAC, 890 мм
м
-
3,99
3,79
3,79
Стальні гусенеці шириною 900 мм
м
-
-
3,93
3,93
Шини керованого моста



750/65 R 26 Mi
м
1,65
3,96
-
-
710/60 R 30
м
1,65
3,90
-
-
620/70 R 30 IMP
м
1,65
3,70
-
-
620/75 R 26
м
1,65
3,70
-
-
500/85 R 30 IMP
м
1,65
3,49
-
-
600/65 R 28 IMP
м
1,50
3,70
3,49
3,49
VF520/80 R 26 Mi
м
1,50
3,49
3,22
3,22
500/85 R 24 IMP
м
1,50
3,49
3,22
3,22
710/45-26.5 (700/50-26.5) IMP
м
1,35
-
3,71
3,71
710/60 R 30 IMP
м
1,65
3,90
-
-
VF620/70 R 30 MI
м
1,65
3,72
-
-
VF520/85 R 30 MI
м
1,65
3,49
-
-


Жатки



Приставки



Жатки VARIO

VARIO 1230, VARIO 1050, VARIO 930, VARIO 770
Жатки CERIO

CERIO 930, CERIO 770

Жатки для прибирання рапсу

Для всіх стандартних жаток і жаток VARIO, недоступно для жаток CERIO
Складні жатки

C 540, C 450

CONSPEED/CONSPEED LINEAR
рядків
8, 12

SUNSPEED
рядків
12, 16

MAXFLEX

MAXFLEX 1200, MAXFLEX 1050, MAXFLEX 930, MAXFLEX 770
MAXFLO

MAXFLO 1200, MAXFLO 1050, MAXFLO 900
Жатки для рису VARIO

В версії HD з ріжучим апаратом для рису в якості ЗВД
Жатки для рису CERIO

В версії HD з ріжучим апаратом для рису в якості ЗВД доступний
SWATH UP

SWATH UP 450

Безступінч. привід приставки, электрогідравл.
об/хв
284-420

Ступінчатый привід жатки
об/хв
332,420

Активне гальмо жатки



Стандартні жатки



Ефективна ширина захоплення жатки

CERIO 930 (9,22 м), CERIO 770 (7,70 м)

Привід

Односторонній привід через редуктор

Складні стебледілителі



Відстань між ножем та шнеком жатки
мм
480-680, ручне регулювання

Частота різання
цикл/хв
1218

Мультипальцевий подаючий шнек



Гідравлічний реверс



Автом. сист. управління жаткою



CONTOUR



AUTO CONTOUR



Регулювання частоти оберту мотовила


Регулювання висоти мотовила



Положення парковки



змінний ножовий брус



Колосопідйомник



Жатки VARIO



Ефективна ширина захоплення жатки

VARIO 1230 (12,27 м), VARIO 1050 (10,67 м)
VARIO 930 (9,22 м), VARIO 770 (7,70 м)
Привід

Двосторонній синхронний редукторний пр.
Односторонній привід через редуктор
Складные стеблеотделители



Відстань між ножом та шнеком жатки
мм
480-780, для рапса 1080
490-1135, 700 мм, плавний хід
Ріжучий апарат

Раздільний двусторонній синхронний
Скрізьний
Частота різання
цикл/хв
1334
1218
Підшипники мотовила та шнеку

Розподіл мотовила та шнеку з опорою посередині
Скрізьне мотовило та шнек
Діаметр шнека жатки

660
660
Автом. сист. управління жаткою



CONTOUR



AUTO CONTOUR



Регулювання частоти обертання мотовила


Регулювання высоти мотовила



Регулювання виноса мотовила



Положення стола



Положення парковки

-

Змінна коса



Колосопідйомник




● Серійна комплектація
○ Опція
□ Доступно
- Недоступно


Динамічні зображення зернозбирального комбайна LEXION 700

LEXION 700 збирання ріпаку
LEXION 700 збирання кукурудзи
LEXION 700 збирання зернових культур

Статичні зображення зернозбирального комбайна CLAAS LEXION 700

LEXION 700 Фотостудія

Відео CLAAS LEXION
