Зернозбиральні комбайни CLAAS TUCANO 450-320  |  Переваги.

  • CMOTION, багатофункціональний джойстик, CEBIS,TELEMATICS, система картування врожайності і GPS PILOT гарантують інноваційний комфорт управління і контролю
  • Підвищення продуктивності на 20% завдяки системі APS
  • Системи APS і APS HYBRID. Унікальна технологія обмолоту в своєму класі
  • Зерновий бункер об'ємом до 9000 л дозволяє продовжити час безперервного прибирання, а висока швидкість розвантаження скорочує час простою
  • Жатка VARIO з шириною захвату від 4,95 до 9,22 м забезпечує підвищення продуктивності на 10% завдяки оптимальному розподілу маси
  • Двигуни Caterpillar і Mercedes-Benz забезпечуютьнадійний запас потужності навіть в найважчих умовах
  • Новий повнопривідний міст зі збільшеною на 30% тягою

Зернозбиральний комбайн CLAAS TUCANO 450-320
1. GPS PILOT S7 або S10, GPS PILOT FLEX
2. Комфортна кабіна
3. CEBIS з автоматичним настроюванням культури
4. Верхня вивантаження до 105 л / с
5. LASERPILOT
6. Жатки VARIO / НОВИНКА: VARIO 930-500 з інтегрованими рапсовими вкладишами
7. AUTO CONTOUR
8. Універсальний контакт
9. V-подібний канал
10. Молотильна система APS
11. Гідравлічне регулювання підбарабання для всіх моделей
12. Гідравлічний захист від перевантаження підбарабання
13. Турбовентилятор
14. Система сепарації ROTO PLUS
15. Високопотужний розподільник полови
16. Подрібнювач SPECIAL CUT
17. ACTIVE SPREADER
18. PROFI CAM
19. Двигуни Caterpillar / Mercedes-Benz зі стандартом токсичності Tier 3
20. Повнопривідний міст з новою приводний концепцією

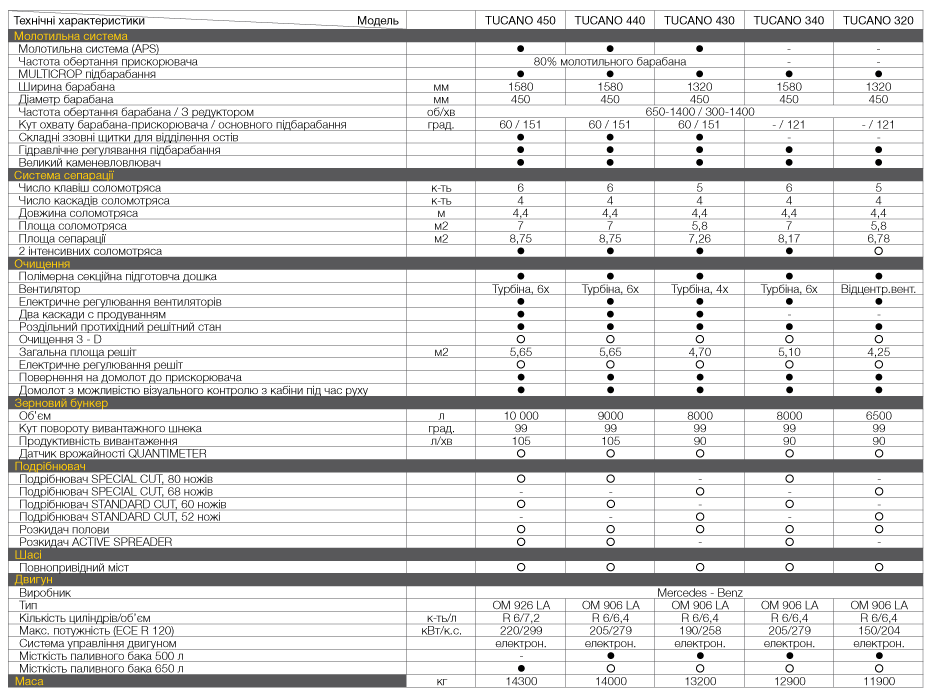

TUCANO


450
440
430
340
320
Молотилка/ширина
мм
APS/1580
APS/1580
APS/1320
Обычная/1580
Обычная/1320
Система сепарації


6 соломотрясів
6 соломотрясів
5 соломотрясів
6 соломотрясів
5 соломотрясів
Зерновий бункер
l
9000
8500
8000
8000
6500
Двигуни


Mercedes-Benz OM 926 LA
Mercedes-Benz OM 906 LA
Mercedes-Benz OM 906 LA
Mercedes-Benz OM 906 LA
Mercedes-Benz OM 906 LA
Макс. мощность двигателя (ECE R 120)
кВт/л.с.
220/299
205/279
190/258
205/279
150/204




Кабіна. Просторіше. Зручніше. Ефективніше.

Кабіна. Зернозбиральний комбайн CLAAS TUCANO 450-320

Оптимальні робочі умови

Комбайн TUCANO забезпечує комбайнеру свободу рухів і відмінний круговий огляд. Приємний клімат завдяки кондиціонеру, дуже низький рівень шуму і регульована в трьох положеннях рульова колонка створюють першокласні умови для роботи.

Сидіння. Зернозбиральний комбайн CLAAS TUCANO 450-320

Покращене сидіння: амортизація, підтримка, вентиляція, підігрів.
Активний клімат-контроль забезпечує оптимальну вентиляцію. Пневмопідвіска з автоматичним контролем висоти адаптується до ваги механізатора і ефективно гасить до 40% коливань. Пневматична подвійна поперекова опора утримує спину в потрібному положенні. Підігрів сидіння оснащений автоматичним термостатом.

Холодильник. Зернозбиральний комбайн CLAAS TUCANO 450-320

Повноцінне крісло для інструктора з вбудованим холодильником.
Інтегрований підлокітник зліва на двері
Відкидна спинка, яка використовується також як столик
Збільшений холодильник об'ємом 43 л з тримачем пляшок
Багато додаткових відсіків для зберігання

Освітлення. Зернозбиральний комбайн CLAAS TUCANO 450-320

У будь-який час світло, як вдень.
Система освітлення забезпечує найкращу видимість усієї робочої зони і компонентів машини в темряві. Інтелектуальні функції, наприклад затримка вимкнення світла, доповнюють комплекс обладнання. Фари H9 і ксенонові фари перетворять ніч в день.
До десяти робочих фар
Освітлення приставок
Освітлення бічних областей, стерні та заднього моста
Автоматичне освітлення шнека
Автоматична фара заднього ходу
Освітлення системи очищення, зернового бункера і сходу
Сервісні ліхтарі під бічними капотами
Переносний ліхтар робочого освітлення

CEBIS. Кращий огляд, кращий контроль.

CEBIS. Зернозбиральний комбайн CLAAS TUCANO 450-320

Тримати механізатора в курсі подій.

Електронна система CEBIS призначена для інформування, реєстрації, управління і контролю. Вона відрізняється зрозумілою і логічною структурою меню.
Для контролю процесів і станів досить одного погляду на дисплей CEBIS: вся найважливіша інформація про рух або польовий роботі виводиться на екран. Попередження супроводжуються звуковим сигналом і відображенням символу з текстом.

Відображення на екрані з діагоналлю 21 см.
Екран CEBIS з діагоналлю 8,4 "(21 см) забезпечує ідеальну видимість завдяки індивідуальному налаштуванню положення. За допомогою кульового шарніра можна відрегулювати положення монітора в поперечній і поздовжнійї площинах, а також його нахил.

Наочне, просте і швидке управління.
Базові налаштування машини в режимі роботи виконуються поворотним перемикачем CEBIS
Додаткова кнопка швидкого доступу HOTKEY забезпечує швидкий перехід до додаткових функцій
Положення поворотного перемикача відображається на екрані
Навігація в меню і зміна параметрів здійснюється за допомогою відповідних поворотних кнопок CEBIS і кнопок швидкого доступу HOTKEY
Карта пам'яті Compact Flash спрощує обмін даними
За допомогою кнопки DIRECT ACCESS здійснюється безпосередній виклик останньої зміни меню. Крім того, існує можливість швидкого доступу до зображення камери







CMOTION. Більше функцій під контролем.

CMOTION. Зернозбиральний комбайн CLAAS TUCANO 450-320

CMOTION. Більше комфорту.
Інтегрований в правий підлокітник крісла механізатора багатофункціональний джойстик є головним елементом, що забезпечує комфортабельність управління і роботи на комбайні TUCANO. Джойстик CMOTION розроблений спеціально під праву руку. Концепція управління дає можливість інтуїтивної роботи з багатьма елементами управління, не змушуючи при цьому постійно змінювати положення руки.
Зі зворотного боку джойстика є додатковий трьохпозиційний тумблер, який дозволяє виконувати ручну поперечну регулювання жатки, змінювати значення в меню швидкого доступу HOTKEY або здійснювати ручне переміщення столу жатки VARIO.

Комплексна інформація.
За допомогою простих операцій управління в системі CEBIS можна викликати численні відомості про машину, виводити їх на друк, а також здійснювати комплексне управління і контроль.
Автоматичне налаштування культури
GPS PILOT, LASER PILOT, AUTO PILOT - автоматичне рульове управління
Автом. сист. управління жаткою
QUANTIMETER - вимір продуктивності / вологості
Лічильник площі
Система вимірювання витрати палива
Карти продуктивності - реєстр культур
Індикація продуктивності - залишок палива, радіус дії, ступінь заповнення зернового бункера
управління завданнями
Індикація інтервалів і робіт з технічного обслуговування
Бортова діагностика, списки і журнал сигналів тривоги
Контроль частоти обертання / індикація пробуксовки (наприклад, молотильний барабан)

CEBIS. Зернозбиральний комбайн CLAAS TUCANO 450-320

НОВИНКА: автоматичне налаштування машини.
Для більш ніж 35 культур передбачені запрограмовані на заводі-виробнику налаштування. Крім того, є можливість збереження додаткових власних досвідчених значень (особливі культури) і виклику їх в будь-який момент. Плюс до всього, тут можна зберігати вибрані налаштування, швидкий доступ до яких здійснюється через поворотний вимикач Hotkey. Передбачені налаштування наступних параметрів машини:
Частота обертання молотильного барабана
Зазор підбарабання
Частота обертання ротора
Частота обертання вентилятора
Відкриття верхнього і нижнього решіт
Чутливість контролю пропускної здатності, очищення
Чутливість контролю пропускної здатності, система сепарації
Питома вага культури (кг / гл)
Залежний від культури калібрувальний коефіцієнт









TELEMATICS - допомагає працювати ще краще.

TELEMATICS. Зернозбиральний комбайн CLAAS TUCANO 450-320

Повний контроль одним клацанням миші.
Система TELEMATICS від фірми CLAAS дозволяє в будь-який час ознайомитися з інформацією про машину через інтернет. Зустрітися з новими перевагами системи TELEMATICS.
Оптимізація налаштувань.
За допомогою особистого доступу до сервера TELEMATICS можна порівнювати і при необхідності коректувати поточні дані про продуктивність машин і бригад для отримання постійних бездоганних результатів незалежно від умов. Кожен день.
Оптимізація робочих процесів.
Щодня по електронній пошті надсилається звіт з аналізом часу роботи та іншої важливої експлуатаційної інформації. До початку робіт можна ознайомитися з результатами за минулий день і оцінити ефективність машини. Крім того, користувач може переглянути журнал траєкторії руху комбайна для оптимізації логістики. TELEMATICS дозволяє здійснювати цілеспрямоване управління автопарком щоб уникнути нерентабельних простоїв.
Кожному за потребами.
TELEMATICS пропонується в трьох пакетах на вибір: basic, advanced і professional.

Картування поля. Зернозбиральний комбайн CLAAS TUCANO 450-320

Спрощення документації.
За допомогою системи TELEMATICS можна зберегти основні параметри в картотеці для максимальної економії часу, наприклад дані по врожайності окремих ділянок.
Економія часу на обслуговування: дистанційна діагностика CLAAS.
За бажанням клієнта система TELEMATICS може передавати дані технічного обслуговування представникам CLAAS. Таким чином відповідна технічна служба CLAAS через CDS Remote зможе провести первинний віддалений аналіз, швидше визначити причини збоїв в роботі машини, провести відповідні підготовчі роботи і в найкоротші терміни надати допомогу на місці.

TELEMATICS. Зернозбиральний комбайн CLAAS TUCANO 450-320

Автоматичне документування.
Функція автоматично документує, інтерпретує і обробляє дані. Як додатковий модуль для системи TELEMATICS він автоматично (тобто без участі механізатора) передає дані по ділянці на сервер, де вони інтерпретуються і обробляються. Для цього використовуються заздалегідь завантажені межі ділянок з вашої системи. Все що відносяться до машині дані можна експортувати в форматі IsoXML для їх простий подальшої обробки.








Управління завданнями. Ще більше потенціалу.

Термінал. Зернозбиральний комбайн CLAAS TUCANO 450-320

Швидка обробка даних.
Завдяки дуже високій швидкості обміну даними в бортовій мережі TUCANO вже сьогодні відповідає найсуворішим вимогам завтрашнього дня.
Картування врожайності.
За допомогою даних системи управління завданнями комбайн TUCANO дозволяє виконувати картування врожайності, визначати врожайність і вологість зерна. Система CEBIS доповнює ці показники географічними координатами, використовуючи при цьому супутникові GPS-дані.
Всі виміряні значення зберігаються на мобільного чіп-карті. Вхідне в комплект поставки програмне забезпечення AGROCOM MAP START дозволяє також створювати карти врожайності, на підставі яких можна розробляти майбутню виробничу стратегію.

AGROCOM. Зернозбиральний комбайн CLAAS TUCANO 450-320

Управління завданнями.
В системі CEBIS можна управляти завданнями. За допомогою програмного забезпечення CLAAS AGROCOM MAP START можна виконувати підготовку даних замовників або ділянок, які запускаються і обробляються в системі CEBIS.
Після завершення завдання або робочого дня всі дані зберігаються
Дані можна роздрукувати на машині або перенести за допомогою карти пам'яті
Всі дані можна переглядати і редагувати на ПК
У CEBIS можна також відображати і роздруковувати показники лічильників по днях, за видами культур і загальній продуктивності






Автоматичні системи рульового управління. Більше точності при рульовому управлінні.

Паралельне водіння. Зернозбиральний комбайн CLAAS TUCANO 450-320

Якраз те, що вам потрібно.
Мобільні дисплеї CLAAS представляють собою гнучкі рішення для ISOBUS і системи паралельного водіння. Термінал можна зняти з трактора чи комбайна і переставити на інший трактор або іншу машину в залежності від сезону і області застосування. Замовляйте оснащену версію TUCANO прямо з заводу або виконуйте дооснащення пізніше, в залежності від ваших потреб:
S10: термінал, оснащений сенсорним дисплеєм 10,4 "з високою роздільною здатністю, з функціями управління і ISOBUS; відображення до чотирьох камер
S7: термінал, оснащений сенсорним дисплеєм 7 ", з високою роздільною здатністю, з функціями управління
Вибір серед трьох автоматичних систем рульового управління.
Всі моделі TUCANO можуть оснащуватися 3 автоматичними системами рульового керування в залежності від застосування.
GPS PILOT - супутникова система
LASER PILOT - електрооптична система
AUTO PILOT - електромеханічна система рульового управління

GPS PILOT FLEX. Зернозбиральний комбайн CLAAS TUCANO 450-320

GPS PILOT FLEX.
До переваг GPS PILOT, крім пристрою гідравлічного управління, відноситься також автоматичне рульове колесо GPS PILOT FLEX. Це рульове колесо дозволить вам добитися максимальної точності. Важливим плюсом системи GPS PILOT FLEX є різнобічне використання.
Гідравлічна система не задіяна
Швидка зміна системи автопілота між різними машинами
Електричне рульове колесо передає команди управління терміналу і навігаційного контролера на керований міст і таким чином керує машиною.

LASER PILOT. Зернозбиральний комбайн CLAAS TUCANO 450-320

LASER PILOT.
Електрооптичні датчики LASER PILOT за допомогою світлових імпульсів визначають кромку між нескошеними рослинами і стернею, автоматично направляючи TUCANO по краю.
Складна система LASER PILOT доступна для лівого або правого боку жатки. Оптимальне положення збоку біля кромки нескошених рослин забезпечує зручний кут огляду і високу надійність навіть при збиранні полеглих зернових і на крутих схилах.

AUTO PILOT.Зернозбиральний комбайн CLAAS TUCANO 450-320

AUTO PILOT.
2 цифрових датчика в початковідділяючому елементі визначають положення TUCANO та направляють його по рядках кукурудзи, щоб забезпечити кращу роботу в будь-яких умовах. Завдяки цьому AUTO PILOT сприяє підвищенню ефективності та економічності.
Автоматичне управління навіть на краю поля.
Функція AUTO TURN виконує розворот на краю поля. Його напрямок, а також наступна обробляється колія попередньо вибираються на терміналі, решта бере на себе система рульового управління.
Огляд переваг.
Висока надійність незалежно від видимості
Максимальне використання всієї ширини захвату жатки
Підвищена точність виміру площі і картування
Зниження витрати палива
Скорочення часу на розворот
Підвищення продуктивності прибирання
Істотна розвантаження механізатора - підвищена концентрація на процесі обмолоту


Більше попереднього прискорення. APS. TUCANO 580/570.

Молотарка. Зернозбиральний комбайн CLAAS TUCANO 450-320

Унікальна система обмолоту APS.
Інноваційні технології CLAAS діють вже перед молотильним барабаном. Значне прискорення потоку зернової маси від 3 м / с до 20 м / с забезпечує максимальну ефективність всіх наступних процесів:
Завдяки попередньому прискорювачу рослинна маса розділяється більш ефективно
Потік рослинної маси стає більш рівномірним і рухається швидше на 33%
Більш ефективна сепарація зерна завдяки підвищеній відцентрової сили
До 30% всіх зерен відокремлюються вже в попередньої деці, розташованої під прискорювачем, що значно зменшує навантаження на основну деку
Підвищення продуктивності на 20% при незмінній витраті палива - основна перевага системи APS.

Універсальна попередня дека.
Попередня дека в вигляді універсальної конструкції MULTICROP для прибирання різних культур. Швидка зміна 3-х сегментів для скорочення часу на переоснащення та економічності.

CEBIS. Зернозбиральний комбайн CLAAS TUCANO 450-320

НОВИНКА: гідравлічне регулювання деки.
Підбарабання регулюється гідравлічно з сидіння механізатора, що дозволяє комфортно і оперативно адаптувати роботу до змінних протягом дня умов обмолоту. При цьому паралельне ведення підбарабання забезпечує оптимальну якість обмолоту.
НОВИНКА: захист від перевантаження для збільшення добової продуктивності.
Вбудований гідравлічний захист від перевантаження надійно оберігає від пошкоджень сторонніми предметами, забезпечуючи безпечне застосування на межі можливостей машини. Підбарабання гідравлічно попередньо навантажене і відкриваються при пікових тисках. Після цього вони автоматично повертаються у встановлений робочий стан.
Довгий шлях обмолоту, велика площа сепарації зерна.
У молотарці APS від CLAAS фахівцям вдалося обвести головне підбарабання навколо молотильного барабана набагато далі, ніж у традиційних моделей. Такого кута - 151 ° - не було раніше ні у однієї молотарки. Скористайтеся перевагами технології дбайливого обмолоту, заснованої на великому проміжку подбарабанья і низькій частоті обертання барабана в поєднанні зі зниженою витратою палива.
Оптимальне навантаження для бездоганної якості зерна.
Для оптимального очищення зерна в APS доступні багатоступінчасті налаштування. За допомогою пасивних бичів-шасталок основного підбарабання і пластин-перекриттів попереднього підбарабання, які можна активувати спеціальним важелем на подаючому каналі, APS забезпечує найвищу якість зерна.
Синхронна робота.
Прискорювач і молотильний барабан наводяться через центральний варіатор. При зміні числа обертів молотильного барабана частота обертання або окружна швидкість руху прискорювача і відбійного бітера синхронно змінюється.
Результат:
Бережна обробка рослинної маси на всіх стадіях при рівномірно високій подачі
Відсутність дроблення зерна


Традиційна молотарка. TUCANO 340/320.

Молотарка. Зернозбиральний комбайн CLAAS TUCANO 450-320


Завжди на висоті.
Обмолот і сепарація: у цих питаннях високоякісна молотарка завжди повинна бути на висоті - в будь-яких мислимих умовах. Переконливий доказ цьому знову і знову представляє класична молотарка CLAAS. Неважливо, який виклик буде їй кинутий: її багатогранність яскраво проявляється як на повній ширині молотильного барабана 1,58 м (TUCANO 340), так і на ширині 1,32 м (TUCANO 320).
Простий доступ до молотарки спереду через похилий транспортер або з двох сторін через великі люки
Висока експлуатаційна надійність завдяки надзвичайно міцній конструкції всіх приводів, перш за все приводу молотильного барабана


Від бобів до насіння конюшини: дека MULTICROP адаптується до будь-якої культури.
Розташована під молотильним барабаном дека MULTICROP дозволяє легко замінювати його окремі сегменти. Ви можете швидко адаптувати деку під найрізноманітніші культури, сорту і ступеня зрілості - і в результаті отримати оптимальне поєднання чистого обмолоту, дбайливого поводження з продуктом і високу ефективність сепарації.

Multicrop. Молотарка. Зернозбиральний комбайн CLAAS TUCANO 450-320

Зміна попередніх дек MULTICROP

НОВИНКА: гідравлічне регулювання вихідної секції підбарабання
Для адаптації машини до різних видів культур вихідну секцію підбарабання можна встановлювати в два положення: широке - для, наприклад, кукурудзи або бобів, вузьке - для зернових. Регулювання здійснюється за допомогою повертання клапана біля дверей кабіни.

Гідравлічне регулювання підбарабання. Молотарка. Зернозбиральний комбайн CLAAS TUCANO 450-320

НОВИНКА: гідравлічне регулювання деки і захист від перевантаження
У моделях TUCANO 340 і 320 відстань до деки налаштоване в системі CEBIS.
Гідравлічний захист від перевантаження також підходить для запобігання звичайної молотарки від пошкоджень сторонніми предметами і від виникнення заторів.


Класична сепарація. TUCANO 450/440/430/340/320.

Молотарка. Зернозбиральний комбайн CLAAS TUCANO 450-320


Соломотряс. Молотарка. Зернозбиральний комбайн CLAAS TUCANO 450-320

Чиста сепарація всього на 4,40 метрах.
Тут зерно, там солома: солома проходить рівномірним потоком через відкритий знизу соломотряс довжиною 4,40 м, що забезпечує надійне виділення практично всього залишкового зерна. Окрема скатна дошка направляє його до стрясної дошки. Така система дозволяє швидко і легко обробляти навіть великі обсяги соломи.

Соломотряс. Молотарка. Зернозбиральний комбайн CLAAS TUCANO 450-320

Погляд ззаду на соломотряс

Опір марний. Інтенсивний соломотряс CLAAS.
Над кожною клавішею соломотряса розташовані один за одним два грабліни з важільним приводом, які, активно розпушуючи солому зверху, сприяють її розподілу тонким шаром і рівномірному проходженню через соломотряс. Результат: залишкове зерно без труднощів виділяється з соломи і падає через покриття соломотряса на скатну дошку.

Термінал. Молотарка. Зернозбиральний комбайн CLAAS TUCANO 450-320

Контроль пропускної здатності - запорука максимальної продуктивності.
Ви можете контролювати процес сепарації і очищення також легко, наче б ви бачили його в дзеркалі: прямо з кабіни за допомогою системи контролю пропускної здатності CLAAS. Вона демонструє високу точність відображення і налаштування і автоматично адаптується до самих різних за складністю культурам.
Переваги:
Завдяки можливості паралельного спостереження можна швидше оптимізувати параметри процесів очищення і сепарації
Система контролю пропускної здатності показує оптимальну швидкість руху машини при обмолоті
Відчувайте себе впевнено, навіть працюючи з максимальною продуктивністю


Очищення. Чистота під час роботи завжди в ціні.

Очищення. Зернозбиральний комбайн CLAAS TUCANO 450-320


Відцентровий вентилятор або турбіна.
6/4-турбінний або відцентровий вентилятор забезпечить безперебійний потік і рівномірний розподіл повітря навіть при нерівномірному завантаженні робочого решета
Примусова подача повітря не допустить утворення товстого шару маси
Стабільна подача повітря навіть при слабкому потоці
Можливість плавного регулювання з кабіни

Очищення. Зернозбиральний комбайн CLAAS TUCANO 450-320

Підготовче днище.
Підготовче днище використовується для попереднього сортування маси: зерна провалюються вниз, а солома і полова відправляються вгору. Це дозволяє знизити навантаження на верхнє решето і підвищити якість очищення. Для очищення підготовчого днища демонтуються вперед всі шість полімерних сегментів.

Одинарний або подвійний каскад.
Зменшення навантаження на верхнє решето
Збільшення продуктивності, особливо при сухій і ламкій соломі

Каскад. Зернозбиральний комбайн CLAAS TUCANO 450-320

Електричне регулювання решіт.
Розроблено CLAAS, скопійовано конкурентами. Електронне регулювання решета з кабіни:
Просто і зручно
Без необхідності виходити з кабіни
Точний контроль

Регулювання решіт. Зернозбиральний комбайн CLAAS TUCANO 450-320

Вгорі: Без 3D Внизу: З 3D

Очищення 3D.
Динамічна компенсація на схилі - активне управління верхнім решетом
Повне збереження продуктивності при роботі на схилах при нахилі до 20%
Не зношувана і не вимагає технічного обслуговування конструкція
Легке і швидке дооснащення
У поєднанні з AUTO CONTOUR - ідеальний пакет для роботи на схилах


Транспортування зерна. Прискорене вивантаження.

Зернозбиральний комбайн CLAAS TUCANO 450-320

НОВИНКА: збільшення ефективності вивантаження.
Новий TUCANO оснащений новою системою верхньої вивантаження продуктивністю до 105 л / с. Розвантаження зернового бункера об'ємом до 9000 л займає менше двох хвилин. Крім того, новий TUCANO має збільшену висоту і ширину перевантаження. Це дозволяє без проблем завантажувати навіть великі транспортні засоби. Відповідно пропонуються відповідні вивантажувальні шнеки для жаток шириною до 9,22 м.

НОВИНКА: електрична кришка зернового бункера.
Кришка зернового бункера відкривається вимикачем в підлокітнику. Виходити з кабіни більше не потрібно.

Продумана загальна концепція.
Безліч додаткових продуманих деталей доповнюють загальну концепцію роботи з зерновим бункером:
Легкість відбору проб зерна
Велика висота завантаження
Ідеальний розподіл ваги
Візуальний контроль внутрішнього простору зернового бункера
Швидке, пряме вивантаження зі швидкістю 105 л / с
Гладкі поверхні бункера забезпечують зісковзування зерна

Нове: візуальний контроль сходження з місця механізатора.
Оглядове віконце з підсвічуванням для контролю сходу
Можливість швидко зробити висновок про правильність регулювання очистки
Це сприяє максимальному використанню потенціалу потужності.

QUANTIMETER: вимір і перевірка.
Вимірювання продуктивності, рівня вологості і індикація даних в CEBIS - найважливіші функції пристрою QUANTIMETER.
Вимірювання продуктивності виконується індивідуально для різних культур. Рівень вологості в продукті постійно перевіряється і відображається при необхідності.
При вимірюванні об'єму на зерновому елеваторі фоторелейний бар'єр контролює наповнення кожної лопаті. За допомогою відповідних чинників корекції (наприклад, поперечного та поздовжнього нахилу машини) пристрій QUANTIMETER автоматично визначає точну кількість зерна.Камера. Зернозбиральний комбайн CLAAS TUCANO 450-320

Все під контролем з PROFI CAM.
Всі моделі TUCANO можуть комплектуватися камерою PROFI CAM, яка встановлюється на кінці вивантажного шнека. Завдяки розташуванню камери саме в цьому місці забезпечується контроль за допомогою додаткового кольорового монітора в кабіні або через термінал S10 відразу трьох процесів:
Відкинутий вивантажний шнек: процес вивантаження бункера
Складений вивантажний шнек: розподіл подрібненої маси
Складений вивантажний шнек: задня частина машини при русі назад
Всього ж до системи може бути підключено до чотирьох відеокамер, синхронно транслюють зображення на кольоровий монітор або термінал S10 в кабіні комбайна.

Камера заднього виду CEBIS.
Камера заднього виду, встановлена на задньому капоті системи сепарації, передає зображення безпосередньо на екран CEBIS при русі TUCANO заднім ходом.

Камера. Зернозбиральний комбайн CLAAS TUCANO 450-320

Камера заднього виду CEBIS

Камера. Зернозбиральний комбайн CLAAS TUCANO 450-320

Зображення камери заднього виду CEBIS

Камера. Зернозбиральний комбайн CLAAS TUCANO 450-320

Зображення PROFI CAM на додатковому моніторі


Дрібне подрібнення, розподіл на ширину жатки: поле готове.

Подрібнювач. Зернозбиральний комбайн CLAAS TUCANO 450-320


Коротко подрібнювати, рівномірно розподіляти.
Від роторів солома подається в подрібнювач для дрібної нарізки і рівномірного розподілу по встановленої ширині захоплення. Далі полова через решітний стан потрапляє в надпотужний розподільник, який рівним шаром розкидає її по полю. При цьому ширина розкидання легко регулюється.

Подрібнювач. Зернозбиральний комбайн CLAAS TUCANO 450-320

SPECIAL CUT.
Для всіх моделей серії TUCANO поставляється подрібнювач SPECIAL CUT замість STANDARD CUT. Подрібнювач вмикається і вимикається електрогідравлічно за допомогою датчика при зміні положення направляючого щитка. SPECIAL CUT відрізняється збільшеним на 30% кількістю ножів. 80 - в гібридній машині (580/570) і при шести соломотрясах (450/440/340), 68 - при п'яти соломотрясах (430/320). Особлива обтічна конструкція корпусу сприяє рівномірній подачі соломи. Завдяки цьому забезпечується низька витрата енергії і якісне розкидання соломи. Потім матеріал подається в розкидач ACTIVE SPREADER або кожух для розподілу соломи.

Зернозбиральний комбайн CLAAS TUCANO 450-320

Розподіл по всій ширині: ACTIVE SPREADER (TUCANO 450/440/340).
Чим більше обсяг соломи і ширина жатки, тим точніше і рівномірніше необхідно розподіляти солому. Система ACTIVE SPREADER від CLAAS забезпечить необхідну якість і точність.
Рослинна маса подається через два ротори зустрічного обертання, прискорюється і рівномірно розподіляється по заданій робочій ширині до 9,3 м. Напрямок укладання оператор може задати безпосередньо з кабіни.
Комбайн TUCANO забезпечує ефективний розподіл соломи при мінімальній витраті палива. Системи ACTIVE SPREADER і SPECIAL CUT вперше представлені в комбайнах даного класу, забезпечуючи TUCANO однозначне лідерство у верхній частині середнього сегмента.

Посилений розподільник полови.
Численні переваги:
Придатний для прибирання злакових і кукурудзи - без переоснащення
Високопродуктивні компоненти для тривалої експлуатації
Оптимальний розподіл по ширині
Надійна подача маси в будь-яких умовах
Не впливає на повітряний потік очищення
Простий доступ до решетам завдяки складним розподільникам полови

Валкоукладач. Зернозбиральний комбайн CLAAS TUCANO 450-320

Валкоукладач на дефлекторі розподілу соломи

Валкоукладач. Зернозбиральний комбайн CLAAS TUCANO 450-320

Валкоукладач на ACTIVE SPREADER


Збільшена потужність двигуна при більш високій рентабельності.

Двигун. Зернозбиральний комбайн CLAAS TUCANO 450-320

Сила і витримка без компромісів.
Високопотужні двигуни TUCANO відповідають стандарту токсичності Tier 3. Вони мають у своєму розпорядженні достатній запас потужності для забезпечення оптимальної продуктивності навіть в складних умовах.

Система охолодження. Зернозбиральний комбайн CLAAS TUCANO 450-320

Збільшена система охолодження з автоматичним відсмоктуванням пилу.
Комбайн TUCANO оснащений високоефективною єдиною системою охолодження двигуна, гідравліки і кондиціонера. Збільшення відсіку радіатора дозволило значно підвищити ефективність охолодження. Автоматичний відсмоктування пилу забезпечує постійне очищення обертового відсіку радіатора і оптимальне охолодження із захистом робочих панелей від забруднення.

НОВИНКА: система всмоктування повітря і повітряний фільтр.
Забір повітря для двигуна в новому TUCANO відбувається за сіткою радіатора що обертається. Завдяки попередньої сепарації кількість потрапляючих в два повітряних фільтра брудних часток скорочено. Обсяг фільтрів розрахований на потреби нового двигуна і значно збільшений. Ці ключові поліпшення забезпечують значне подовження інтервалів техобслуговування і скорочення простоїв.


Привід. Більше потужності в будь-яких умовах.

Привод. Зернозбиральний комбайн CLAAS TUCANO 450-320


НОВИНКА: повний привід 4-TRAC.
Гідрооб'ємна трансмісія TUCANO - без зчеплення, без перемикання передач - легко управляється за допомогою багатофункціонального джойстика. Така зручна схема управління сприяє негайному збільшенню продуктивності: за рахунок більш швидких поворотів і регулювання швидкості руху в точній відповідності зі змінними умовами експлуатації. Додаткова можливість: повний привід. Простим натисненням на кнопку можна включити підвищену потужність, яка дозволить впевнено рухатися вперед навіть в найважчих умовах. Повний привід абсолютно надійний і не вимагає ТО.


НОВИНКА: приріст тяги 30% на повноприводному мосту.
Новий повнопривідний міст оснащений двома центральними гідромоторами, які вбудовані в міст і відрізняються значно збільшеним ККД. Вбудована конструкція дозволяє зменшити кількість ліній зовні. Накопичується менше бруду в умовах високої вологості, мінімізується небезпека пошкодження гідромотора.


НОВИНКА: збільшені шини для повнопривідного моста.
Для ще більшого збільшення зчеплення в складних умовах і скорочення тиску на грунт пропонуються шини розміром 600/65 R 28 або VF 620/70 R 26 (TUCANO 580/570). Обидва варіанти комбінуються з деякими шинами шириною 800 мм.










Шини. Оптимальне зчеплення з ґрунтом.

Зернозбиральний комбайн CLAAS TUCANO 450-320

Технологія шин для захисту грунту.
Це є результатом інтенсивної співпраці фірми CLAAS і відомих виробників шин.

Переваги:
Шини покращують рухливість на дорозі. Вони забезпечують збільшення опорної поверхні, поліпшення тяги, зниження пробуксовки і витрати палива, а також зменшення ущільнення грунту завдяки зниженню тиску шини і, отже, підтримку оптимальної структури грунту.

Шини. Зернозбиральний комбайн CLAAS TUCANO 450-320

Зліва: 800/70 R 32/9000 кг
Справа: IF 800/70 R 32/9000 кг

Цифри і факти:
Можливе зниження тиску шини при повної вантажопідйомності - від 0,6 до 1,1 бар в порівнянні зі стандартними шинами аналогічного розміру (менше на 35%)
Шини забезпечують таку ж опорну поверхню, як стандартні шини на 2 розміри більше (збільшення контактної поверхні на 22% при однаковій транспортній ширині)
Шини ведучого моста: 800/70 R 32 і 680/85 R 32, шини керованого моста: 620/70 R 26 і 520/80 R 26

Розмір шин

Стандартні шини

Michelin Cerexbib

680/85 R 32

2,9 бар

1,8 бар

800/70 R 32

2,4 бар

1,6 бар

Размір шин

Стандартні шини

SVT CHO Continental

800/70 R 32

2,4 бар

1,6 бар


Технічне обслуговування: простіше не буває

Технічне обслуговування. Зернозбиральний комбайн CLAAS TUCANO 450-320

  • Поворотний відсік радіатора для швидкої ручної чистки
    Великоформатний капот для простого доступу
    Легкість доступу в моторний відсік та інші зони ТО завдяки складній переносній драбні
    Відкрівається задній капот системи сепарації
    Повітряний компресор
    Пульти мастила
    Ящик для зберігання, наприклад, інструментів
    Тривалі інтервали обслуговування

Централізоване мащення. Зернозбиральний комбайн CLAAS TUCANO 450-320

НОВИНКА: система централізованого змащування.
Завдяки системі централізованого змащування майже всі точки змащування автоматично забезпечуються необхідною кількістю мастила. Досить тільки один раз вказати точки і інтервали змащування. На відміну від ручного змащування окремих точок, мастильний матеріал подається з централізованої ємності до окремих точок змащування.

Централізоване мащення. Зернозбиральний комбайн CLAAS TUCANO 450-320

Переваги:
Надійне і регульоване змазування на ходу всіх точок змащування
Збільшення терміну служби болтів і підшипників
Економія коштів завдяки більш низькій витраті мастильного матеріалу і більш низького рівня зносу
Зниження витрат на обслуговування









TUCANO

450

440

430

340

320

Система обмолоту






Молотарка з прискорювачем (APS)

-

-

Частота обертання прискорювача

80% молотильного барабана

-

-

Синхронне обертання прискорювача

-

-

-

-

-

MULTICROP




Ширина барабана

мм

1580

1580

1320

1580

1320

Діаметр барабана

мм

450

450

450

450

450

Частота обертання барабана

об / хв

650-1500

650-1500
650-1500
650-1500

650-1500

З редуктором

об / хв

280-1500

280-1500
280-1500
280-1500

280-1500

Дека 7/18

○


-

-

Кут охоплення прискорювального барабана

град.

60

60

60

-

-

Кут охоплення деки

град.

151

151

151

121

121

Складаються зовні щитки для відділення остей

-

-

Гідравлічне регулювання деки

●




Великий каменеуловлювач

●




Система сепарації






Сепараційний ротор ROTO PLUS

Кількість

-

-

-

-

-

Довжина роторів

мм

-

-

-

-

-

Діаметр роторів

мм

-

-

-

-

-

Частота обертання роторів (ступінчастий привід)

об / хв

-

-

-

-

-

Частота обертання роторів (варіатор)

-

-

-

-

-

Регульована площа сепарації ротора

-

-

-

-

-

Число клавіш соломотряса

Кількість

6

6

5

6

5

Число каскадів соломотряса

Кількість

4

4

4

4

4

Довжина соломотряса

м

4,4

4,4

4,4

4,4

4,4

Площа соломотряса

м2

7

7

5,8

7

5,8

Площа з епараціі

м2

8,75

8,75

7,26

8,17

6,78

2 інтенсивних соломотряса



Очищення






Знімне підготовче днище




Вентилятор

Турбіна, 6х

Турбіна, 6х

Турбіна, 4х

Турбіна, 6х

Відцентрові.

Електричне регулювання вентиляторів




Два каскади c продувкою

-

-

Роздільний протихідний решітний стан




Очищення 3D

○ ○ ○ ○




Загальна площа решіт

м2

5,65

5,65

4,70

5,10

4 , 25

Електричне регулювання решіт




Повернення на домолот до прискорювача




Домолот з можливістю візуального контролю з кабіни під час руху




Зерновий бункер






Обсяг

л

9000

8500

8000

8000

6500

Кут повороту вивантажувального шнека

град.

99

99
99
99

99

Продуктивність вивантаження

л / с

105

105

90

90

90

Датчик врожайності QUANTIMETER




Подрібнювач






Подрібнювач SPECIAL CUT, 80 ножів

-

-

Подрібнювач SPECIAL CUT, 68 ножів

-

-

-

Подрібнювач STANDARD CUT, 60 ножів

-

-

Подрібнювач STANDARD CUT, 52 ножа

-

-

-

Розкидувач полови HD




Розкидувач соломи






ACTIVE SPREADER


-

-

Шасі






4 TRAC




EASY






CEBIS






TELEMATICS





Управління завданнями




Картування врожайності




GPS PILOT, LASER PILOT, AUTO PILOT




Двигун






Виробник

Mercedes-Benz

Стандарт токсичності ОГ Stage IIIA (Tier 3)





Тип

OM 926 LA

OM 906 LA

OM 906 LA

OM 906 LA

OM 906 LA

Кількість циліндрів / обсяг

Кількість / л

R 6 / 7,2

R 6 / 6,4

R 6 / 6,4

R 6 / 6,4

R 6 / 6,4

Макс. потужність (ECE R 120)

кВт / к.с.

220/299

205/279

190/258

205/279

150/204

Повітряний компресор




Система управління двигуном

електрон.

електрон.

електрон.

електрон.

електрон.

Ємність паливного бака 500 л

-

●

Ємність паливного бака 650 л



Маса






(може відрізнятися в залежності від оснащення) без жатки, подрібнювача і соломорозкидувача

кг

12750

12750

12150

12050

11050

TUCANO

450

440

430

340

320

Розмір шин






Шини провідного моста






800/65 R 32 MI

м

3,75

3,75

3,49

3,75

3,49

IF800 / 70 R 32 MI

м

3,73

3,73

3,47

-

3,47

800/70 R 32

м

3,73

3,73

3,47

-

3,47

800/65 R 32

м

3,83

3,83

3,47

3,83

3,56

30,5 LR 32

м

-

-

3,49

-

3,49

710 / 75 R 34

м

3,49

3,49

3,36

3,49

3,36

IF 680/85 R 32 CFO

м

3,48

3,48

3,21

3,48

3,21

680/85 R 32

м

3 , 48

3,48

3,21

3,48

3,21

650/75 R 32

м

3,47

3,47

3,21

3,47

3,21

620/75 R 30 F16

м

-

-

2,99

-

2, 99

620/75 R 30 F20

м

-

-

-

-

3,23

650/75 R 32 + здвоєні 18,4 R 38

м

4,88

4,88

-

-

-

Гусениця напівгусеничного комбайна для рису 900 мм

м

4,17

4,17

-

-

-

Шини керованого моста






14,5 / 75-20 IMP

м

-

-

2,95

-

2,95

16,5 / 85-24 IMP

м

3,26

3,26

3,11

3,26

3,11

440/80 R 24 MI

м

3,26

3,26

3,11

3,26

3,11

500/70 R 24 IMP

м

3,32 / 3,462

3,32 / 3,462

3, 17 / 3,262

3,32 / 3,462

3,17 / 3,262

500/70 R 24 MI

м

3,32

3,32

3,17

3,32

3,17

500/85 R 24 IMP

м

3,34 / 3,482

3,34 /3,482

3,19 / 3,282
3,34 / 3,482

  3,19 / 3,282

VF 520/80 R 26

м

3,34 / 3,482

3,34 /3,482

3,19 / 3,282

3,34 / 3,482
3,19 / 3,282
/ 55-26,5 IMP

м

3,61 / 3,72

3,61 / 3,72

-

-

-

600/65 R 28 IMP

м

3,72

3,72

-

-

-

VF620 / 70 R 26 MI

м

3, 72

3,72

-

-

-

Жатки


Приставки


жатки VARIO

VARIO 930, VARIO 770, VARIO 680, VARIO 620, VARIO 560, VARIO 500
жатки  CERIO

CERIO930, CERIO 770, CERIO 680, CERIO 620, CERIO 560
Стандартні жатки

C 490, C 430
Жатки для збирання ріпаку

для всіх стандартних жаток і жаток VARIO, недоступно для жаток CERIO
Складні жаток

C 540, C 450
CONSPEED / CONSPEED LINEAR
рядків
8, 6
SUNSPEED
рядків
12 та 8
MAXFLEX

MAXFLEX930, MAXFLEX 770, MAXFLEX 620, MAXFLEX 560
MAXFLO

MAXFLO1050, MAXFLO 900
Жатки для рису VARIO

У версії HD доступний з ріжучим апаратом для рису в якості ЗІП
Жатки для рису CERIO

У версії HD доступний з ріжучим апаратом для рису в якості ЗІП
SWATH UP

SWATH UP450
Стандартні жатки



Ефективна ширина захвату жатки

C 490 (4,92 м), C 430 (4,32 м)

CERIO 930 (9,22 м), CERIO 770 (7,70 м),
 CERIO 680 ( 6,78 м), CERIO 620 (6,17 м),
 CERIO 560 (5,56 м)

Відстань між ножем і шнеком жатки
мм

580

490-680, ручне регулювання

Частота різання
цикл / хв

1120

1218

Мультіпальцевий подає шнек

Гідравлічний реверс

Автом. сист.    управління жаткою



CONTOUR

CONTOURAUTO

Регулювання частоти обертання мотовила

Регулювання висоти мотовила

Автоматична установка в положення парковки

-

Автоматична установка в робоче положення

-

Змінна коса

Колосопідйомник

● Серійна комплектація
○ Опція
□ Доступно
- Недоступно






Динамічні картинки зернозбирального комбайна CLAAS TUCANO 450-320

TUCANO 450-320 збирання ріпаку
TUCANO 450-320 збирання зернових культур
TUCANO 450-320 збирання кукурудзи

Відео CLAAS TUCANO
