Зернозбиральні комбайни CLAAS | LEXION 670/650. Переваги.

  • Підвищення продуктивності до 20% завдяки системі обмолоту APS
  • Професійний подрібнювач SPECIAL CUT і радіальний розподільник з автоматичною адаптацією напрямку жбурляння для рівномірного розподілу по всій робочій ширині
  • Зерновий бункер на 11 000 л, швидкість вивантаження до 130 л/с
  • TERRA TRAC і технологія шин для максимального збереження структури грунту
  • НОВИНКА: AUTO CLEANING, AUTO SLOPE і автоматичний контроль потоку маси
  • НОВИНКА: жатки V 930, V 770, V 680, V 620, V 560і V 500 з інтегрованим ріпаковим столом з можливістю заміни вильоту в діапазоні 70 см.

Зернозбиральний комбайн CLAAS LEXION 670/650
1. GPS PILOT
2. CEBIS
3. LASER PILOT
4. Жатка VARIO
5. AUTO CONTOUR
6. Двигун Perkins
7. MULTIFINGER SEPARATION SYSTEM (MSS)
8. Високопродуктивний соломотряс
9. Система обмолоту APS
10. PROFI CAM
11. Радіальний розподільник з механічним приводом і автоматичною адаптацієюнапрямки кидка
12. Новий подрібнювач SPECIAL CUT
13. Розподільник полови
14. Повний привід
15. Очищення 3D
16. AUTO CLEANING
17. AUTO SLOPE


LEXION

670/670 TERRA TRAC
650
Ширина барабану
мм
1700
1700
Число клавіш соломотряса
К-сть
6
6
Зерновий бункер
л
11000
9000 (10000)
Двигун

Perkins 2206 D
Perkins 1506 D
Макс. потужність двигуна (ECE R 120)
кВт/к.с.
308/419
251/341
Макс. ширина захвату жатки
м
12,27
9,22


APS. Зернозбиральний комбайн CLAAS LEXION 670/650

Унікальна система обмолоту APS.
Попередній прискорювач в молотарці. Захищена патентом, ця надзвичайно продуктивна система пропонується тільки компанією CLAAS. Інноваційні технології CLAAS проявляються вже перед молотильним барабаном. Значне прискорення потоку зернової маси від 3 до 20 м / с забезпечує максимальну ефективність всіх наступних процесів.

Система обмолоту. Зернозбиральний комбайн CLAAS LEXION 670/650

MULTIFINGER SEPARATION SYSTEM (MSS).
Система MSS забезпечує ефективну сепарацію залишкового зерна за будь-яких умов. Вирішальне значення для високої ефективності сепарації, особливо при складних умовах прибирання, має інтенсивне розпушування соломи. На cоломотрясі LEXION застосовується система MSS, що представляє собою встановлений над соломотрясами барабан з керованими пальцями.

Зерновий бункер. Зернозбиральний комбайн CLAAS LEXION 670/650

Автоматичне відкриття кришки бункера.
Завдяки великому обсягу до 11 000 л LEXION демонструє свої переваги. У серії LEXION від CLAAS можна вибрати зерновий бункер відповідно до ваших вимог.

Автоматична компенсація бокового вітру.
Всі моделі LEXION з радіальним розподільником можна оснастити двома датчиками для автоматичної адаптації напрямку жбурляння подрібненої маси в залежності від сили бокового вітру. Автоматична адаптація напрямку жбурляння дозволяє забезпечити рівномірний розподіл по всій ширині захоплення навіть при русі на схилах.

Турбота про комбайнера. Кабіна.

Кабіна. Зернозбиральний комбайн CLAAS LEXION 670/650

Оптимальні робочі умови.

Комбайн LEXION забезпечує механізаторові свободу рухів і відмінний круговий огляд. Приємний клімат завдяки кондиціонеру, дуже низький рівень шуму і регульована в трьох положеннях рульова колонка створюють першокласні умови для роботи.

Більше підтримки механізатора. У LEXION є все для зручності використання і високої продуктивності - навіть тоді, коли робочі дні стають особливо довгими.

 Кабіна. Зернозбиральний комбайн CLAAS LEXION 670/650

ліворуч: крісло преміум класу /   праворуч: шкіряне сидіння

Покращене сидіння: амортизація, підтримка, вентиляція, підігрів.

Активний клімат-контроль забезпечує оптимальну вентиляцію. Пневмопідвіска з автоматичним контролем висоти адаптується до ваги механізатора і ефективно гасить до 40% коливань. Пневматична подвійна поперекова опора утримує спину в потрібному положенні. Підігрів сидіння оснащений автоматичним термостатом. Шкіряне сидіння також може бути обладнане пневмопідвіскою, обігрівом і вентиляцією.

Кабіна. Зернозбиральний комбайн CLAAS LEXION 670/650

Повноцінне крісло для стажиста з вбудованим холодильником.

  • Інтегрований підлокітник ліворуч на дверях
  • Відкидна спинка, яка використовується також як столик
  • Збільшений холодильник об'ємом 43 л з утримувачем пляшок
  • Багато додаткових відсіків для зберігання

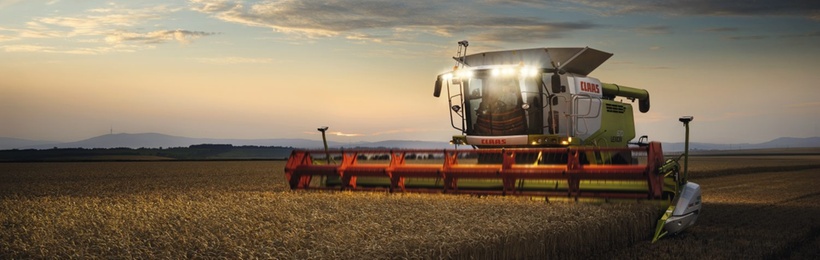

 Освітлення. Зернозбиральний комбайн CLAAS LEXION 670/650

У будь-який час ясно, як вдень.

Система освітлення забезпечує найкращу видимість усієї робочої зони і компонентів машини в темряві. Інтелектуальні функції, наприклад затримка виключення світла, доповнюють комплекс устаткування. Фары H9 і ксенонові фари перетворять ніч на день.

  • До десяти працюючих фар
  • Освітлення приставок, що складаються
  • Освітлення бокових областей, стерні і заднього мосту
  • Автоматичне освітлення шнеку
  • Автоматична фара заднього ходу
  • Освітлення системи очищення, зернового бункеру і сходу
  • Сервісні ліхтарі під боковими капотами
  • Переносний ліхтар робочого освітлення

Наочне і просте управління робочим освітленням можливе за допомогою панелі управління. Налаштування конфігурації фар можна швидко виконати в CEBIS.



CEBIS. Кращий огляд, кращий контроль.

CEBIS. Зернозбиральний комбайн CLAAS LEXION 670/650

Тримати механізатора в курсі подій.
Електронна система CEBIS призначена для інформування, реєстрації, управління і контролю. Вона відрізняється зрозумілою і логічною структурою меню.
Для контролю процесів і станів досить одного погляду на дисплей CEBIS: вся найважливіша інформація про рух або польовий роботі виводиться на екран. Попередження супроводжуються звуковим сигналом і відображенням символу з текстом.

Відображення на екрані з діагоналлю 21 см.
Екран CEBIS з діагоналлю 8,4 "(21 см) забезпечує ідеальну видимість завдяки індивідуальній настройці положення. За допомогою кульового шарніра можна відрегулювати положення монітора в поперечної і поздовжньої площинах, а також його нахил.

Керування. Зернозбиральний комбайн CLAAS LEXION 670/650

Наочне, просте і швидке управління.
Базові налаштування машини в режимі роботи виконуються поворотним перемикачем CEBIS
Додаткова кнопка швидкого доступу HOTKEY забезпечує швидкий перехід до додаткових функцій
Положення поворотного перемикача відображається на екрані
Навігація в меню і зміна параметрів здійснюється за допомогою відповідних поворотних кнопок CEBIS і кнопок швидкого доступу HOTKEY
Карта пам'яті Compact Flash спрощує обмін даними
За допомогою кнопки DIRECT ACCESS здійснюється безпосередній виклик останньої зміни меню. Крім того, існує можливість швидкого доступу до зображення камери

Оптимізація. Зернозбиральний комбайн CLAAS LEXION 670/650

Оптимізація продуктивності за допомогою CEBIS.
У CEBIS можна викликати різні регулювання в залежності від культури і автоматично виконувати базове налаштування. Для додаткової оптимізації у всіх моделях LEXION в CEBIS закладені заходи щодо вирішення різних проблем.
Наприклад, при занадто високих втратах очищення CEBIS в першу чергу пропонує відкрити верхнє решето на 1 мм. Тільки для цього прикладу в CEBIS закладено вісім заходів, активація яких проводиться механізатором.
Таким чином, механізатор одержує широку підтримку, яка дозволяє оптимальним чином використовувати потенціал машини.

CMOTION. Джойстик для поліпшення комфорту.

CMOTION. Зернозбиральний комбайн CLAAS LEXION 670/650

Інтегрований в правий підлокітник крісла водія, багатофункціональний джойстик є головним елементом, що забезпечує комфортабельність управління і роботи на комбайні LEXION. Джойстик CMOTION розроблений спеціально під праву руку. Концепція управління дає можливість інтуїтивної роботи з багатьма елементами управління, не змушуючи при цьому постійно змінювати положення руки.

1. Винести вивантажний шнек
2. Скласти вивантажний шнек
3. Включення і вимикання вивантаження бункера
4. Зупинка жатки
5. Управління мотовилом
6. Підйом / опускання жатки
7. AUTO PILOT (рульове управління, CRUISE PILOT)

CMOTION. Зернозбиральний комбайн CLAAS LEXION 670/650

Зі зворотного боку джойстика є додатковий трьохпозиційний тумблер, який дозволяє вибрати режим ручного поперечного регулювання жниварки, зміни значень в меню кнопок швидкого доступу HOTKEY або ручного переміщення жатки VARIO.

Більш часта адаптація. AUTO CLEANING.

Все на виду.
Управління комбайном - завдання не з простих. На результати збирання впливають до 50 параметрів налаштування елементів, від мотовила до подрібнювача. Більше десяти технологічних величин потребують постійного контролю і аналізі з боку механізатора. Нікому не під силу тримати все під контролем, щоб повністю розкрити потенціал машини, крім AUTO CLEANING.

Збирання врожаю, а не налаштування комбайна. AUTO CLEANING.
AUTO CLEANING безперервно регулює процес очищення, постійно адаптуючи машину до умов збирання. Таким чином, машина дозволяє автоматично домогтися максимальної продуктивності при найвищій якості і чистоті зерна, а також мінімальному витраті палива. Механізаторові необхідно тільки активувати автоматичні функції.
Після цього машина автоматично налаштовує такі вузли:
Частота обертання вентилятора
Ступінь відкриття верхнього решета
Ступінь відкриття нижнього решета

Зернозбиральний комбайн CLAAS LEXION 670/650

Точний розрахунок.
Для оптимізації очищення системі AUTO CLEANING потрібна інформація про поточний стан машини. Для цього збираються і враховуються такі параметри:
Контроль пропускної здатності, очищення
Контроль пропускної здатності соломотрясів
Обсяг сходу
Склад сходового продукту (зерно і незернові домішки)
CRUISE PILOT (товщина шару в похилій камері)
Датчик нахилу

Чотири стратегії оптимізації.
Механізатор може вибрати одну з чотирьох стратегій оптимізації:
Максимальна продуктивність
Мінімальна витрата палива / якість соломи
Висока якість обмолоту
Збалансоване співвідношення
Таким чином, механізатор конкретно задає системі, який результат повинен бути досягнутий відповідно до необхідною стратегією. Для оптимального виконання даного завдання система AUTO CLEANING самостійно регулює налаштування для очищення.

Принцип роботи.
Принцип дії простий, але надзвичайно ефективний: після початку роботи в полі система AUTO CLEANING регулює певні задані значення і через короткий час визначає оптимальні настройки для очищення. Дані оптимальні настройки постійно перевіряються і адаптуються з урахуванням мінливих в ході роботи умов збирання. Таким чином, система AUTO CLEANING забезпечує постійну подстроечного регулювання, яку не зможе виконати в ручному режимі жоден механізатор.

Культури.
AUTO CLEANING використовується для таких культур, як пшениця, ячмінь, овес, рапс і соя. Тим самим AUTO CLEANING допомагає механізаторові в ході всього прибирання.

Повна свобода дії для механізатора.
Управління AUTO CLEANING інтегровано в CEBIS. Автоматичну функцію можна повністю активувати або деактивувати. Крім того, налаштування очищення можна виконувати вручну. В цьому випадку система AUTO CLEANING на час вимикається. При повторному натисканні кнопки AUTO PILOT на багатофункціональному джойстику/CMOTION система AUTO CLEANING знову активується.

Вище безпеку. Автоматичний контроль потоку маси.

Потік маси. Зернозбиральний комбайн CLAAS LEXION 670/650

Повний контроль ризиків.

Як зробити прибирання безпечнішим? В екстремальних умовах для безперебійної роботи машини від механізатора потрібна постійна концентрація. Найчастіше на прибирання зерна оптимальної якості є лише кілька днів, тому дорога кожна хвилина.

Раннє розпізнавання.

Для раннього розпізнавання критичних пікових навантажень передбачений моніторинг наступних вузлів машини:

Молотарка APS

Ротори системи сепарації ROTO PLUS

Двигун.

Потік маси. Зернозбиральний комбайн CLAAS LEXION 670/650

Швидке реагування.

При перевищенні встановленої межі прослизання автоматично виконується наступне:

Активується гальмо жатки

Живильний апарат і приставка вимикаються

Tempomat або CRUISE PILOT: якщо системи активні, швидкість знижується до 1,5 км / год

Розвантаження з зернового бункера вимикається, якщо активна

Таким чином виключається попадання нового матеріалу в машину, що дозволяє скоротити час простою внаслідок забивання або пошкодження.

Адаптація до умов збирання.

Включення і вимикання автоматичного контролю потоку маси виконується в CEBIS. Тому механізатор має можливість вибору, використовувати цю функцію чи ні. Чутливість меж прослизання регулюється в три кроки, це дозволяє оптимальним чином підлаштувати систему під польові умови.

Робота на межі потужності.

Функція автоматичного контролю потоку маси покликана допомогти механізаторові в роботі на межі потужності. Вона забезпечує необхідну безпеку, контролюючи в автоматичному режимі компоненти потоку і запускаючи необхідні операції.

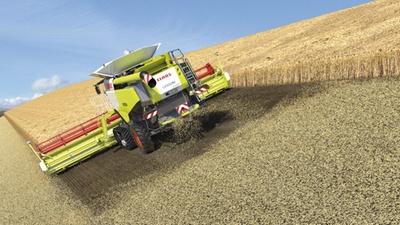

НОВИНКА: AUTO SLOPE. Автоматична система управління вентилятором очистки.
Назустріч викликам.

Прибирання на пересічній місцевості представляє особливу складність для системи очистки. При русі машини на підйомі частоту обертання вентилятора необхідно зменшити, щоб запобігти втратам зерна з решетного стану.
І навпаки, при русі на спуску частоту обертання вентилятора необхідно збільшити, щоб забезпечити потік рослинної маси в систему очищення і сепарацію зерна. Система AUTO SLOPE безперервно адаптує частоту обертання вентилятора до умов збирання з урахуванням попередньо заданої механізатором частоти обертання вентилятора.

Очищення. Зернозбиральний комбайн CLAAS LEXION 670/650

Принцип роботи AUTO SLOPE

При русі на підйомі:

Частота обертання вентилятора знижується

При русі на спуску:

Частота обертання вентилятора підвищується

Переваги:

  • Зносостійка і не вимагає технічного обслуговування конструкція
  • Автоматичне регулювання частоти обертання вентилятора
  • Підвищення продуктивності решетного стану за рахунок регульованого кількості повітря
  • Стабільна продуктивність очищення
  • Відмінна робота на пересічній місцевості в комбінації з системою 3D-очистки
  • Підвищення продуктивності та зменшення втрат при роботі на схилах

CRUISE PILOT: автоматичний регулятор швидкості

Продуктивність. Зернозбиральний комбайн CLAAS LEXION 670/650

Залежно від завантаження двигуна система CRUISE PILOT від CLAAS автоматично регулює оптимальну швидкість збирання. При цьому в залежності від режиму ходу система також враховує різні параметри машини: швидкість руху, висоту зрізу в похилій камері, завантаження двигуна і втрати зерна.
Можна налаштувати режим руху (з урахуванням завантаження двигуна):
Постійна швидкість - задається значення швидкості
Постійна продуктивність - задається значення продуктивності
Постійна продуктивність з втратами - задаються продуктивність і рівень втрат
Пріоритет управління: наприклад, завантаження двигуна, втрати або пропускна здатність відображаються в CEBIS.
Щоб повністю керувати міццю комбайна LEXION, можна налаштовувати максимальну швидкість і швидкодія регулятора згідно п'яти щаблях. Управління виконується швидко і просто за допомогою кнопки швидкого доступу HOTKEY.

НОВИНКА: Система CRUISE PILOT працює на випередження і реагує до виникнення максимальних навантажень на систему. LEXION завжди працює на межі своїх можливостей і демонструє необхідну потужність.


НОВИНКА: режим вивантаження для CRUISE PILOT.
При вивантаженні в русі механізатор може вибрати один з двох варіантів:
Режим вивантаження викл:
CRUISE PILOT не враховує процес вивантаження і продовжує безперервно регулювати швидкість руху.
Режим вивантаження вкл:
Швидкість руху під час вивантаження підтримується на постійному рівні. CRUISE PILOT на час активовано. Це дозволяє полегшити заповнення транспортного засобу без втрат.


TELEMATICS. Документація і сервіс в режимі онлайн.

TELEMATICS. Зернозбиральний комбайн CLAAS LEXION 670/650

Повний контроль одним клацанням миші.

Система TELEMATICS від фірми CLAAS дозволяє в будь-який час ознайомитися з інформацією про машину через інтернет. Зустрітися з новими перевагами системи TELEMATICS.

Оптимізація налаштувань.

За допомогою особистого доступу до сервера TELEMATICS можна порівнювати і при необхідності коректувати поточні дані про продуктивність машин і бригад для отримання постійних бездоганних результатів незалежно від умов. Кожен день.

TELEMATICS. Зернозбиральний комбайн CLAAS LEXION 670/650

Оптимізація робочих процесів.

Щодня по електронній пошті надсилається звіт з аналізом часу роботи та іншої важливої експлуатаційної інформацією. До початку робіт можна ознайомитися з результатами за минулий день і оцінити ефективність машини. Крім того, користувач може переглянути журнал траєкторії руху комбайна для оптимізації логістики. TELEMATICS дозволяє здійснювати цілеспрямоване управління автопарком щоб уникнути нерентабельних простоїв.

Спрощення документації.

За допомогою системи TELEMATICS можна зберегти основні параметри в картотеці для максимальної економії часу, наприклад дані по врожайності окремих ділянок.

Автоматичне документування.

Функція автоматично документує, інтерпретує і обробляє дані. Як додатковий модуль для системи TELEMATICS він автоматично (т. Е. Без участі механізатора) передає дані по ділянці на сервер, де вони інтерпретуються і обробляються. Для цього використовуються заздалегідь завантажені межі ділянок з вашої системи. Все що відносяться до машині дані можна експортувати в форматі IsoXML для їх простий подальшої обробки

.TELEMATICS. Зернозбиральний комбайн CLAAS LEXION 670/650

Економія часу на обслуговування: дистанційна діагностика CLAAS.

За бажанням клієнта система TELEMATICS може передавати дані технічного обслуговування представникам CLAAS. Таким чином, відповідна технічна служба CLAAS через CDS Remote зможе провести первинний віддалений аналіз, швидше визначити причини збоїв в роботі машини, провести відповідні підготовчі роботи і в найкоротші терміни надати допомогу на місці.

Ще більше потенціалу.

CEBIS. Зернозбиральний комбайн CLAAS LEXION 670/650

Управління завданнями.

В системі CEBIS можна управляти завданнями. За допомогою програмного забезпечення CLAAS AGROCOM MAP START можна виконувати підготовку даних замовників або ділянок, які запускаються і обробляються в системі CEBIS.

Після завершення завдання або робочого дня всі дані зберігаються

Дані можна роздрукувати на машині або перенести за допомогою карти пам'яті

Всі дані можна переглядати і редагувати на ПК

У CEBIS можна також відображати і роздруковувати показники лічильників по днях, за видами культур і загальної продуктивності

Врожайність. Зернозбиральний комбайн CLAAS LEXION 670/650

Картування врожайності.

Завдяки даним системи управління завданнями комбайн LEXION дозволяє виконувати картування врожайності, визначати врожайність і вологість зерна. Система CEBIS доповнює ці показники географічними координатами, використовуючи при цьому супутникові GPS-дані.

Всі виміряні значення зберігаються на мобільній чіп-карті. Вхідне в комплект поставки програмне забезпечення AGROCOM MAP START дозволяє також створювати карти врожайності, на підставі яких можна розробляти майбутню виробничу стратегію.

CEBIS. Зернозбиральний комбайн CLAAS LEXION 670/650

Швидка обробка даних.

Більш швидка обробка і відправка даних: електронна система покращує функціональність управління комбайном LEXION. Завдяки надзвичайно швидкий обмін даними в бортовій мережі LEXION вже сьогодні відповідає високим вимогам майбутнього.

Автоматичні системи рульового управління. Більше точності при рульовому управлінні.

Зернозбиральний комбайн CLAAS LEXION 670/650

Вибір серед трьох автоматичних систем рульового управління.

Всі моделі LEXION можуть оснащуватися трьома автоматичними системами паралельного водіння в залежності від застосування.

GPS PILOT - супутникова система

До переваг GPS PILOT, крім пристрою гідравлічного управління, відноситься також автоматичне рульове колесо GPS PILOT FLEX. Це рульове колесо дозволить вам добитися максимальної точності. Важливим плюсом системи GPS PILOT FLEX є різнобічне використання.

Гідравлічна система не задіяна

Швидка зміна системи рульового управління між різними машинами

Електричне рульове колесо передає команди управління терміналу і навігаційного контролера на керований міст і таким чином керує машиною.

LASER PILOT – електрооптична система

Laser pilot. Зернозбиральний комбайн CLAAS LEXION 670/650

Електрооптичні датчики LASER PILOT за допомогою світлових імпульсів визначають кромку між нескошеними рослинами і стернею, автоматично направляючи LEXION по краю.
Складна система LASER PILOT доступна для лівого і правого боку жатки. Оптимальне положення збоку біля кромки нескошених рослин забезпечує зручний кут огляду і високу надійність навіть при збиранні полеглих зернових і на крутих схилах.

AUTO PILOT – электромеханическая система рулевого управления

Auto Pilot. Зернозбиральний комбайн CLAAS LEXION 670/650

2 цифрових датчика в початковідділяючому елементі визначають положення LEXION і направляють його по рядках кукурудзи, щоб забезпечити кращу роботу в будь-яких умовах. Таким чином, AUTO PILOT сприяє підвищенню ефективності та економічності.

Термінал. Зернозбиральний комбайн CLAAS LEXION 670/650

Якраз те, що вам потрібно.

Мобільні дисплеї CLAAS є гнучким рішенням для ISOBUS і системи паралельного водіння. Термінал можна зняти з трактора чи комбайна і переставити на інший трактор або іншу машину в залежності від сезону і області застосування. Замовляйте оснащену версію LEXION прямо з заводу або виконуйте дооснащення пізніше, в залежності від ваших потреб:

S10: термінал, оснащений сенсорним дисплеєм 10,4 "з високою роздільною здатністю, з функціями управління і ISOBUS; відображення до чотирьох камер

S7: термінал, оснащений сенсорним дисплеєм 7 ", з високою роздільною здатністю, з функціями управління

Автоматичне управління навіть на краю поля.

Функція AUTO TURN виконує розворот на краю поля. Напрямок, а також наступна колія що обробляється, попередньо вибираються на терміналі, решта бере на себе система рульового управління.

Огляд переваг.

  • Висока надійність незалежно від видимості
  • Максимальне використання всієї ширини захвату жатки
  • Підвищена точність виміру площі і картування
  • Зниження витрати палива
  • Скорочення часу на розворот
  • Підвищення продуктивності прибирання
  • Істотна розвантаження механізатора - підвищена концентрація на процесі обмолоту



Похила камера. Більше потужності при подачі.

Похила камера. Зернозбиральний комбайн CLAAS LEXION 670/650

Універсальна похила камера.
Універсальна похила камера підходить для всіх культур, усуваючи неефективні простої при переоснащенні. Вхід під похилим кутом на молотильні органи забезпечує оптимальний потік матеріалу. Надійні транспортні ланцюги з перспективними пластинами забезпечують високу надійність. Крім того, змінна зношується пластина забезпечує значний термін служби. Для управління системою AUTO CONTOUR справа і зліва знаходиться по гідравлічному циліндру.
Похила камера оснащується додатковим середнім опорним диском. Посилена опора подають пластин на нижньому ролику підвищує стійкість і покращує стабільність. Крім того, є закритий обвідний барабан для сухих умов і малої кількості соломи.

Похила камера HP.
Для оптимальної адаптації до всіх умов збирання похила камера HP (Header Pitch) дозволяє змінювати кут зрізу вручну або за допомогою гідравлічної системи. По відношенню до центрального положення можна змінити кут зрізу на 8 ° вперед і на 11 ° назад.

Гальмо жатки.
Ефективний захист від сторонніх предметів та інших джерел пошкоджень. Завдяки гальма приводу приставку при необхідності можна зупинити в будь-який момент за допомогою багатофункціонального джойстика. Гальмо приводу розташований безпосередньо на похилій камері, завдяки чому гальмування потрібно тільки для невеликого обсягу. Переваги: більш низький гальмівний момент, менше зносу.

 Гідрореверсор.
 Просте вирішення проблеми заторів: гідравлічна система забезпечує щадне реверсування при високому пусковому моменті. Включити гідрореверсор з легкістю можна за допомогою перемикача в кабіні. При цьому автоматично змінюється і напрямок обертання гідроприводу мотовила, яке забезпечує додаткову підтримку реверсування.

Привід жатки. Зернозбиральний комбайн CLAAS LEXION 670/650

Прямолінійний привід жатки.

Прямолінійний привід жатки значно сприяє економії палива. Це суттєва перевага, оскільки використовується вся енергія. Машини стають все більш продуктивними, в зв'язку з чим зростає пропускна здатність похилої камери. Забезпечувати виконання цих зростаючих вимог повинні приводи.

Приводи LEXION розраховані на передачу високої потужності: 80 кВт (прямий), 120 кВт (варіаторний), 150 кВт (ступінчастий) або 200 кВт (варіаторний) - обладнані варіатором з шириною ременя до 66 мм або приводними пасами з кількістю струмків до чотирьох. Таким чином, CLAAS пропонує відповідний привід для кожної області застосування, забезпечуючи максимальну пропускну здатність.

Більше попереднього прискорення. APS.

Унікальна система обмолоту APS.

Попередній прискорювач в молотарці: унікальна система запатентована фірмою CLAAS. Інноваційні технології CLAAS діють ще до молотильного барабана. Значне прискорення потоку зернової маси з 3 до 20 м / с забезпечує максимальну ефективність всіх наступних процесів.

  • Завдяки попередньому прискоренню маса краще розосереджується
    Потік рослинної маси стає більш рівномірним і рухається на 33% швидше
    Більш ефективна сепарація зерна завдяки підвищеній відцентрової сили
    До 30% всіх зерен відокремлюються вже в попередньої деці, розташованої під прискорювачем, що значно зменшує навантаження на основну деку
    Результат - підвищення продуктивності на 20% при незмінній витраті палива.

APS. Зернозбиральний комбайн CLAAS LEXION 670/650

Система APS: краща  якість зерна.
 Для оптимального очищення зерна в APS  доступні багатоступінчасті налаштування. За допомогою пасивних бичів-шасталок  основного підбарабання і пластин-перекриттів попереднього підбарабання, які можна  активувати спеціальним важелем на подаючому каналі, APS забезпечує найвищу  якість.

Ефективний  захист від перевантаження.
Підбарабання гідравлікою регулюється з кабіни. Паралельність забезпечує  оптимальну якість обмолоту. Інтегрований гідропристрій захисту від  перевантажень охороняє від ушкоджень сторонніми предметами і дозволяє без  ризику працювати на піку продуктивності.

APS. Зернозбиральний комбайн CLAAS LEXION 670/650

Синхронна робота.
Прискорювач і молотильний барабан, відбійний бітер наводяться через центральний варіатор. При зміні числа обертів молотильного барабана частота обертання або окружна швидкість руху прискорювача і відбійного бітера синхронно змінюється. Результат: дбайлива обробка продукту при рівномірно високій подачі.

Закритий молотильний барабан.
 Крім відкритого молотильного барабана пропонується також універсальний барабан з перекриттям межбічевого простору, що забезпечує оптимізацію потоку зернової маси, підвищення якості зерна, а також сприяє більш дбайливій обробці.

APS. Зернозбиральний комбайн CLAAS LEXION 670/650

Підбарабання MULTICROP.
Підбарабання виконано у вигляді універсальної конструкції MULTICROP, придатної для збирання різних культур. Швидка зміна трьох сегментів підбарабання для скорочення часу на переоснащення та підвищення економічності.

Ефективний соломотряс.

Молотильна система APS працює настільки ефективно, що тільки близько 10% зерна проходить в LEXION через систему сепарації залишкового зерна. Завдяки APS 90% зерна вже відділені від соломи.
Рівномірний потік соломи на відкритих донизу соломотрясах з крутим кутом нахилу забезпечує надійне відділення практично всього залишкового зерна.
Окрема скатна дошка направляє зерно до стрясной дошці.
Сепарація залишкового зерна виконується на чотирьохкаскадному соломотрясі загальною довжиною 4400 мм. Моделі LEXION 670 і 650 мають 6-клавішні соломотряси. Є центральні і бічні гребінки. Забезпечується безперебійне і вільне транспортування навіть великих обсягів соломи.

Соломотряс.  Зернозбиральний комбайн CLAAS LEXION 670/650

MSS спрощує справу.
Вирішальне значення для високої ефективності сепарації, особливо при складних умовах прибирання, наприклад високої вологості соломи або великій кількості підгону, має інтенсивне розпушування шару соломи. В соломотрясах всіх моделей LEXION застосовується система MULTIFINGER SEPARATION SYSTEM (MSS), що представляє собою встановлений над соломотрясом барабан з керованими пальцями. MSS гарантує ефективну сепарацію в будь-яких умовах.

Сепратор. Зернозбиральний комбайн CLAAS LEXION 670/650

Спритні пальці доберуться до кожного зернятка.
MSS забезпечує активне розпушення безліччю своїх керованих пальців. Врізаючись зверху в щільний шар соломи, вони збивають його і надають прискорення, що сприяє ефективному управлінню потоком маси. Товщина шару зменшується, і процес сепарації починається раніше. Тепер максимально ефективно використовується вся довжина соломотряса, а солома зберігає структуру і якість. Регулюючи рівень інтенсивності роботи пальців, можна швидко реагувати на зміну умов збирання.

Більше чистоти. Для блискучих результатів.

Двоступеневе попереднє очищення.
Подвійний, що продувається каскад очищення інтенсивно попередньо очищає масу. Кілька турбовентиляторів забезпечують необхідну швидкість потоку повітря з можливістю регулювання з кабіни. Турбіни створюють постійний натиск з рівномірним розподілом по ширині. Зростає ефективність очищення.

Очищення. Зернозбиральний комбайн CLAAS LEXION 670/650

Електричне регулювання решіт.
З кабіни також можна управляти ступенем відкриття решіт:
Просто і зручно
Без необхідності виходити з кабіни
Точний контроль

Підготовче днище.
Підготовче днище попередньо сортує маси: зерно вниз, а полову і коротку солому вгору. Це дозволяє знизити навантаження на верхнє решето і підвищити якість очищення. Для зачистки підготовчої дошки після завершення робіт можна демонтувати вперед всі шість полімерних сегментів.

Очищення. Зернозбиральний комбайн CLAAS LEXION 670/650

Очищення 3D.
Динамічне вирівнювання на схилі за рахунок управління верхнім решетом
100% продуктивності навіть при бічному нахилі до 20%
Неізнашіваемая і не вимагає технічного обслуговування конструкція
Легке і швидке дооснащення
У поєднанні з AUTO CONTOUR - ідеальний пакет для роботи на схилах

Очищення. Зернозбиральний комбайн CLAAS LEXION 670/650

Домолот і GRAINMETER.
Автоматичне управління за допомогою CEMOS AUTOMATIC.
Рівень наповнення і структура маси на домолот дозволяють визначити оптимальні налаштування машини. Модель дозволяє механізаторові спостерігати за освітленим домолотом прямо з кабіни.
Крім індикатора рівня наповнення все моделі LEXION можуть оснащуватися пристроєм GRAINMETER. Завдяки електронному відображенню якості маси можна зі зручністю переглядати частку зерен на домолот в системі CEBIS.
Ці дані дозволяють механізаторові самостійно або за допомогою CEMOS оптимізувати налаштування машини, щоб повністю використовувати потенціал LEXION.

Більше зерна в бункері.

Зерновий бункер. Зернозбиральний комбайн CLAAS LEXION 670/650

Обсяг бункера до 11 000 л.
Після завершення процесів обмолоту, відділення залишкового зерна і очищення зерно потрапляє в зерновий бункер з автоматичною кришкою. Додатковою перевагою є бункер об'ємом до 11 000 л, що ідеально підходить до комбайна LEXION.
У вас є вибір.
У серії LEXION можна вибрати обсяг зернового бункера відповідно до необхідності:

Модель
Вигрузка (л/с)
Об'єм бункера (л)
LEXION 670
110/130
11000
LEXION 650
110
10000/9000


PRIFI CAM. Зерновий бункер. Зернозбиральний комбайн CLAAS LEXION 670/650

Все під контролем з PROFI CAM.
Всі моделі LEXION можуть комплектуватися камерою PROFI CAM, яка встановлюється на кінці вивантажного шнека. Завдяки розташуванню камери саме в цьому місці забезпечується контроль за допомогою кольорового монітора в кабіні відразу трьох процесів:
Відкинутий вивантажний шнек: процес вивантаження бункера
Складений вивантажний шнек: розподіл подрібненої маси
Складений вивантажний шнек: задня частина машини при русі назад
Всього ж до системи може бути підключено до чотирьох відеокамер, синхронно транслюють зображення на кольоровий монітор в кабіні комбайна.

Камера CEBIS. Зерновий бункер. Зернозбиральний комбайн CLAAS LEXION 670/650

Камера заднього виду CEBIS.
Камера заднього виду, встановлена на задньому капоті системи сепарації, передає зображення безпосередньо на екран CEBIS. Наявність додаткового екрану в кабіні непотрібне.
Зображення з камери виводиться на CEBIS автоматично при переміщенні багатофункціонального джойстика або CMOTION комбайна LEXION назад. Як альтернативне рішення зображення з камери може викликатися також за допомогою кнопки DIRECT ACCESS.

Вища продуктивність. Більший комфорт. Новий подрібнювач соломи.

Подрібнювач соломи. Зернозбиральний комбайн CLAAS LEXION 670/650

Для більшої продуктивності.
Іноді допомагає укрупнення робочих органів. Завдяки збільшеному діаметру ротора нового подрібнювача соломи поліпшуються захоплення і напрямок потоку маси. Подовжене днище подрібнювача дозволяє довше вести матеріал і сильніше прискорювати його. За рахунок цього, особливо при стандартному дефлекторі розподілу соломи, можна істотно збільшити дальність кидка і якість розподілу.

Система переробки соломи CLAAS. З SPECIAL CUT II.
З роторів солома подається безпосередньо на подрібнювач, інтенсивність роботи якого регулюється за умовами збирання. Якісне подрібнення забезпечать 108 часто розташованих ножів з двостороннім заточуванням, поперечна ріжуча кромка і противоріз. Для ще більш ретельного подрібнення LEXION обладнаний поворотним тертковим механізмом. Потім дрібно нарізана маса поступає на радіальний розкидач.

НОВИНКА: комфортна оптимізація якості подрібнення.
Новий подрібнювач соломи тепер має гідравлічне регулювання терткового днища і противорізу. Завдяки цьому є можливість коригувати якість подрібнення в CEBIS під час роботи і гнучко реагувати на умови роботи в полі. Також доступна механічне регулювання за допомогою двох важелів, без інструментів.

НОВИНКА: перемикання на укладку в валок з кабіни.
Тепер виходити з кабіни вже не потрібно, принаймні для перемикання подрібнювача соломи з укладання у валок на розподіл подрібненої маси. Ця операція зручно виконується за допомогою системи CEBIS з кабіни. Якщо подрібнення потрібно лише на окремих частинах поля, перенастроювання машини забере у механізатора всього кілька секунд.

Вища ефективність. Вища точність. Новий радіальний розподільник.

Розподільник. Зернозбиральний комбайн CLAAS LEXION 670/650

НОВИНКА: радіальний розподільник з механічним приводом.
Неперевершений розподіл соломи найвищої якості гарантує радіальний розподільник з механічним приводом. Два протиобертові ротори приводяться в рух ременем і тому завжди обертаються з однаковою швидкістю. Така унікальна приводна концепція сприяє рівномірному якості розподілу. Переваги нового радіального розподільника особливо добре проявляються на полях зі змінними умовами (суха солома в стоячих насадженнях, волога і важка солома в полеглому стані).

Точний розподіл подрібненого матеріалу і полови.
І подрібнений матеріал, і полова з очищення захоплюються радіальним розподільником прямо під час руху і прискорюються. Ця концепція в поєднанні з механічним приводом вимагає мінімальної потужності і низької витрати палива.

Розподільник. Зернозбиральний комбайн CLAAS LEXION 670/650

Радіальний розподільник в режимі подрібнення.
Подрібнювач соломи передає матеріал прямо в радіальний розподільник, який додатково прискорює потік маси і розподіляє матеріал по всій робочій ширині.

Розподільник. Зернозбиральний комбайн CLAAS LEXION 670/650

Радіальний розподільник при укладанні в валок.
Для укладання у валок радіальний розподільник просто відкидається вниз, повністю від'єднуючи привід. Радіальний розподільник зупинений і не споживає енергію. Полова і коротка солома з решітчатого стану розподіляються викидаючим вентилятором.

Комбінація радіального розподільника і викидного вентилятора.
Коротка солома і полова з решітчатого стану потрапляють на викидний вентилятор, який відразу передає їх на радіальний розподільник. Таким чином суміш з полови і короткої соломи, яка може становити до 25% загального потоку, подається в систему активного розподілу і розподіляється по всій робочій ширині.


Електронне управління розподілом.
Кожен ротор оснащений двома рухомими дефлекторами, ширина кидка яких може регулюватися як разом, так і окремо. Це дозволяє адаптуватися до будь-яких можливих умов практичного застосування. Таким чином LEXION забезпечує ефективний розподіл соломи з мінімальним зусиллям, причому навіть в дуже несприятливих умовах, наприклад при великій кількості соломи, змінної вологості соломи, сильному бічному вітрі або при роботі на схилах.

Більше уваги наступному врожаю.

Світловідбивач. Распределитель. Зернозбиральний комбайн CLAAS LEXION 670/650

Автоматична адаптація напрямку жбурляння.
Всі моделі LEXION з радіальним розподільником можуть бути оснащені двома датчиками для автоматичної адаптації напрямки жбурляння подрібненого матеріалу. Датчики розташовані праворуч і ліворуч на кронштейнах фар освітлення машини. За допомогою CEBIS комбайнер може зручно регулювати чутливість датчиків.

Рівномірний розподіл полови при укладанні валка.
З решітчатого стану коротка солома і полова потрапляють на розкидач полови. Клапан регулювання потоку дозволяє індивідуально змінювати частоту обертання і ширину розподілу маси по полю.

Розподілювач полови.

Викидний вентилятор має ще одне вирішальну перевагу. Він приймає матеріал і подає його безпосередньо на радіальний розкидач. Таким чином, суміш полови і коротко різаної соломи, складова до 25% загальної кількості, активно розкидається по всій ширині захоплення.

Розподільник полови. Зернозбиральний комбайн CLAAS LEXION 670/650

Автоматична адаптація напрямку жбурляння.
Всі моделі LEXION з радіальним розподільником можуть бути оснащені двома датчиками для автоматичної адаптації напрямку жбурляння подрібненого матеріалу. Датчики розташовані праворуч і ліворуч на кронштейнах фар освітлення машини. За допомогою CEBIS комбайнер може зручно регулювати чутливість датчиків.

Адаптація напрмку кидання. Зернозбиральний комбайн CLAAS LEXION 670/650

Автоматична компенсація бічного вітру.
Бічний вітер впливає на напрямок кидка подрібненого матеріалу. В результаті розподіл соломи виходить нерівномірним, а подрібнений матеріал потрапляє на край ділянки, що може негативно впливати на потік маси в жниварці. У нас є рішення цієї проблеми: датчики в задній частині машини визначають інтенсивність бічного вітру і вирівнюють напрям кидка подрібненого матеріалу. Переваги: автоматичне рівномірний розподіл подрібненого матеріалу і розвантаження механізатора.

Більше резерву потужності. Двигуни.

Двигун. Зернозбиральний комбайн CLAAS LEXION 670/650

Сучасні високопотужні двигуни.
Чудові високоякісні двигуни Perkins забезпечують високу потужність при низькій витраті палива. Механічна система упорскування MEUI (Mechanical Electronic Unit Injection) означає, що на приводні технології в LEXION можна покластися. У ньому досить потужності для продуктивного виконання тривалих завдань навіть у складних умовах.

Факти.
Perkins 2206D, 12,5 l
Шість циліндрів в ряд
Стандарт токсичності ОГ Stage IIIA (Tier 3)
Повна інтеграція CLAAS Service
Новий основний і додатковий паливні баки загальним об'ємом 1150 л
Високий крутний момент
Низька витрата палива
Оптимальна передача зусилля

Доступ. Зернозбиральний комбайн CLAAS LEXION 670/650

Зручний доступ для обслуговування та догляду.
Для зручного доступу до моторного майданчику встановлені сходи. Пакет радіатора для очищення відкидається. Демонтаж повітряного фільтра також виконується без інструментів. Завдяки цьому щоденне обслуговування двигуна не займає багато часу. Для безпечного обслуговування навіть в темний час доби на сходах, заправної горловини і під капотом встановлені лампи, що висвітлюють робочу зону.

Відсмоктування пилу. Зернозбиральний комбайн CLAAS LEXION 670/650

Планарне відсмоктування пилу.
Надійна система: завдяки планарному відсмоктування пилу LEXION забезпечений високою потужністю охолодження і достатнім його резервом. При надходженні повітря зверху автоматичне відсмоктування пилу забезпечує постійне очищення охолоджувача. Пил виводиться вниз. Забруднення пластин радіатора значно знижується.

TERRA TRAC. Більш дбайливе ставлення до грунту.

Зернозбиральний комбайн CLAAS LEXION 670/650

Огляд: гусеничне шасі TERRA TRAC.
Прибираючи урожай без надмірного ущільнення грунту, можна запобігти зниженню врожайності.
Транспортна ширина 3,49 м
Дбайливе вплив на грунт: питомий тиск на 66% менше, ніж у колісної машини
Краща тяга (кукурудза / рис / вологість / схил)
Підвищена стійкість на схилах (бічний крен)
Менше опір руху, пробуксовка, витрата палива
Довговічність і підвищена продуктивність
Повна придатність до їзди по дорогах на швидкості 30 км / год

Зручна їзда по будь-яких дорогах.
Транспортування великих машин по дорогах загального користування постійно ускладнюється. Більш того, в різних країнах ПДР по-різному регламентують транспортну ширину.
Для різних моделей LEXION є чотири версії гусеничного шасі TERRA TRAC в трьох варіантах ширини. Таким чином, відповідні гусениці знайдуться для будь-якого застосування TERRA TRAC.

TERRA TRACK. Зернозбиральний комбайн CLAAS LEXION 670/650

Випробуваний на практиці.
Вже понад 20 років фірма CLAAS пропонує систему TERRA TRAC власної розробки. За цей час на поля вийшли численні машини на шасі TERRA TRAC. Система CLAAS TERRA TRAC багато разів добре зарекомендувала себе в роботі при важких умовах.


Комфорт, небачений раніше.
Шасі TERRA TRAC забезпечує м'яке пересування комбайна LEXION. Удосконалена конструкція створює необхідні умови: в системі TERRA TRAC всі компоненти (провідне колесо, робоче колесо і опорні ролики) мають окремі підвіски, що зменшує поштовхи на кузов і обладнання, підвищує комфорт механізатора і стійкість на поворотах.

Автоматична компенсація рівня. Гідропневматична підвіска.
Гідропневматичне підвіску можна піднімати або опускати під час експлуатації за допомогою наповнення або розвантаження гідроциліндра
Провідне колесо, робоче колесо і опорні ролики розташовані з можливістю повороту відносно один одного; опори посилені гідроциліндрами з ресиверами
Результат: автоматична компенсація рівня при швидкості понад 2 км / год для кращої стійкості на поворотах


Більш швидкий рух по дорогах.

Зернозбиральний комбайн CLAAS LEXION 670/650

Більше часу для роботи.
Кожна хвилина, зекономлена комбайном під час пересування по дорогах, підвищує продуктивність на полі. LEXION 670 TT розвиває на дорозі швидкість до 30 км / ч.
Таким чином, LEXION швидко переміщається між полями і дає переваги в безпеці, комфорті і точності їзди. За це в 2011 р технології присуджена срібна медаль конкурсу SIMA Innovation Award. TERRA TRAC подовжує час польової роботи і підвищує продуктивність. Покращена адаптація до грунту, більш рівномірна висота стерні, зменшення навантаження на машину і зниження перепадів пікових значень «цибулини» напруг на 30% знижують навантаження на грунт і підвищують врожайність.
Гідрооб'ємна привід ходової частини.
Безступінчасте управління швидкістю руху LEXION зручно виконується за допомогою багатофункціонального важеля: без зчеплення і перемикання передач. Нова серія трансмісії відрізняється високим ККД. Перевагою для вас буде економія палива, яка в кінцевому підсумку дозволяє підвищити ефективність.
Всі моделі мають електрогідравлічне управління. Моделі 670 і 650 можуть також бути обладнані системою CRUISE PILOT як автоматичного регулятора швидкості. Таким чином, і ручне, і автоматичне керування LEXION не поступається керування автомобілями вищого класу. Високий рівень зручності підвищує ефективність роботи.

Рух в автомобільному режимі.
Модель LEXION 670 автоматично управляє частотою обертання двигуна при їзді по дорозі в залежності від положення важеля ходу, що дозволяє знизити витрату палива. Для зрушення з місця доступна повна потужність гідравліки. Обидва гідромотора розташовані по центру осі і характеризуються високим ККД.


Технологія шин для захисту грунт

Це є результатом інтенсивної співпраці фірми CLAAS і відомих виробників шин.
Їх істотні переваги: шини покращують рухливість на дорозі. Вони забезпечують збільшення опорної поверхні, поліпшення тяги, зниження пробуксовки і витрати палива, а також зменшення ущільнення грунту завдяки зниженню тиску шини і, отже, підтримку оптимальної структури грунту.


Размір шин
Стандартні шини
MICHELIN CerexBib
680/85 R 32
2,9 бар
1,8 бар
800/70 R 32
2,4 бар
1,6 бар
Размір шин
Стандартні шины
SVT CHO Continental
800/70 R 32
2,4 бар
1,6 бар


Шини. Зернозбиральний комбайн CLAAS LEXION 670/650

Зліва: 800/70 R 32/9000 кг

Зправа: IF 800/70 R 32/9000 кг

Цифри і факти:
Можливе зниження тиску шини при повної вантажопідйомності - від 0,6 до 1,1 бар в порівнянні зі стандартними шинами аналогічного розміру (менше на 35%)
Шини забезпечують таку ж опорну поверхню, як стандартні шини на 2 розміри більше (збільшення контактної поверхні на 22% при однаковій транспортній ширині)
Шини ведучого моста: 900/60 R 38, 800/70 R 32 і 680/85 R 32, шини керованого моста: 620/70 R 26 і 520/80 R 26

POWER TRAC.
Просто натисніть кнопку, щоб сконцентрувати всю міць комбайна LEXION для просування вперед навіть в складних умовах: з максимальною тягою і зниженим витратою палива. Повний привід абсолютно надійний і не потребує техобслуговування.

Концепція приводу:
Підключення сили тяги за допомогою центрального гідромотора на задній осі
Підключення повного приводу на ходу
Можливий класичний привід на два колеса шляхом механічного розчеплення приводу задніх коліс.

НОВИНКА: доступ в корпус соломотряса збоку.

Обслуговування. Зернозбиральний комбайн CLAAS LEXION 670/650

Нові перспективи.
У нових моделях LEXION 600 задня частина правого бокового капота відкривається повністю за підтримки газоамортизатора. Це забезпечує відмінний огляд приводів і гідравліки справа при ТО. Великий отвір ззаду зліва в задній частині машини полегшує візуальний контроль внутрішнього простору корпусу соломотряса.
Додаткові фіксовані точки установки пересувних сходів забезпечують безпечний доступ до високо розташованим точкам техобслуговування, полегшують очищення правого бокового скла або вирівнювання фар робочого освітлення.

Техобслуговування: менше витрат.
Відносно техобслуговування комбайн LEXION відрізняється дивовижною невибагливістю. Інтервали техобслуговування дуже довгі (інтервал заміни масла в робочій гідравліки становить 1000 год). А коли техобслуговування неминуче, оптимальний доступ дозволяє виконати його швидко і просто.
Рама планарной сітки радіатора повертається вгору
Мобільна складні сходи для простого підйому в моторний відсік та інші області для техобслуговування
Відкривається задній капот системи сепарації
Установка стисненого повітря зі шлангом і пістолетом для зручного очищення
Мастильні пульти для швидкого доступу до точок змащування
Відсік для зберігання, наприклад, інструментів
Унікальна конструкція відкидних бічних капотів (алюмінієва багатошарова) для спрощення доступу

Обслуговування. Зернозбиральний комбайн CLAAS LEXION 670/650

Система централізованого змащування.
Завдяки системі централізованого змащування майже всі точки змащування автоматично забезпечуються необхідною кількістю мастила. Досить тільки один раз вказати точки і інтервали змащування. На відміну від ручного змащування окремих точок мастильний матеріал постійно подається з централізованої ємності до окремих точок змащування.

Переваги:
Надійне і регульоване змазування на ходу всіх точок змащування
Збільшення терміну служби болтів і підшипників
Економія коштів завдяки більш низькій витраті мастильного матеріалу і більш низького рівня зносу
Зниження витрат на обслуговування


Жатки



Приставки



Жатки VARIO

V 1050, VARIO 930, VARIO 770, V 660, V 600, V 540
Жатки CERIO

CERIO 930, CERIO 770

Стандартні жатки

C 660, C 600

Жатки для прибирання рапса

Для всіх стандартних жаток і жаток VARIO, не призначено для жаток CERIO
Складні жатки

C 540, C 450

Початковіддільник

6-, 8- и 12-рядний

SUNSPEED

12- и 16-рядний

Жатки FLEX

S 900, S 750, S 600, S 510, S 450

MAXFLEX

1200, 1050

MAXFLO

1200, 1050, 900

Жатки стандартні для рису

R 660, R 600, R 540, R 490, R 430

Жатки для рису VARIO

V 930 и V 770 в версії HD з додатковою ріжучою системою для рису, V 660, V 600, V 540
Жатки для рису CERIO

CERIO 930 и 770 доступні в версії HD з додатковою ріжучою системою для рису
SWATH UP

SWATH UP 450

Безступен. привід приставки (електрогідравл.)
об/хв
284-420

Ступінчатий привід жатки
об/хв
332,420

Активне гальмо жатки



Стандартні жатки



Ефективна ширина захвату жатки

C 660 (6,68 м), C 600 (6,07 м)
CERIO 930 (9,22 м), CERIO 770 (7,70 м)
Привід

Одностороння клинопасова передача
Односторонній привід через редуктор
Складний стеблевіддільник



відстань між шнеком та ріж. апаратом
мм
580
480-680, ручне регулювання
Частота різання
цикл/хв
1120
1218
Мультипальцевий подаючий шнек



Гідравлічний реверс



Автом. сист. управління жаткою



CONTOUR



AUTO CONTOUR



Регулювання частоти оберт. мотовила


Регулювання висоти мотовила



Положення парковки

-

Змінний ножовий брус



Колосопідйомник



Жатки




Жатки VARIO




Ефективна ширина захвату жатки

V 1050 (10,67 м)
VARIO 930 (9,22 м),
V 660 (6,68 м),
Привід

Двосторонній синхронний редукторный привід
Односторонній привід через редуктор
Одностороння клинопасова передача
Складний стеблевідділювач




Відстань між шнеком та ріж. апаратом
мм
480-780, для рапса 1080
480-1180, 700 мм, плавний хід
480-780, для рапса 1080
Режучий апарат

Роздільний двостороній синхронний привід
Скрізьний
Скрізьний
Частота різання
цикл/хв
1334
1218
1120
Розташування мотовила і шнека

Роздільне мотовило і шнек з опорою посередині
Скрізьне мотовило і шнек
Скрізьне мотовило і шнек
Діаметр шнека жатки

660
660
580
CONTOUR




AUTO CONTOUR




Рег-ння частоти оберт. мотовила



Рег-ння висоти мотовила




Рег-ння виноса мотовила




Положення стола




Положення парковки

-

-
Змінний ножовий брус




Колосопідйомник





LEXION

670/670 TERRA TRAC
650

Молотильна система




Молотилка з прискорювачем (APS)



MULTICROP



Ширина барабана
мм
1700
1700
Діаметр барабана
мм
600
600
Частота обертання барабана
об/хв
395-1150
395-1150
З редуктором
об/хв
166-483
166-483
Бильний молотильний барабан



Молотильний барабан із закритим міжбичевим простором


Дека 7/18



Кут охоплення деки
град.
142
142
Площа основної деки
м2
1,26
1,26
Електрогідравлічне регулювання деки із захистом від перегрузок


Синхронний привід прискорювача і відбійного бітера


Автоматичний натяг варіатора барабана


Великий каменеуловлювач



Рисова молотилка

-
-

Система сепарації




Число клавиш соломотряса
к-сть
6
6
Довжина соломотряса
м
4,4
4,4
Площа соломотряса
м2
7,48
7,48
Площа сепарації
м2
9,85
9,85
MULTIFINGER SEPARATION SYSTEM



Очистка




Полімерна секціонна підготовча дошка, що демонтується вперед


Вентилятор

Турбіна, 6х
Турбіна, 6х
Електричне регулювання вентиляторів



Два каскада з продувкою



Роздільний противоходний решітний стан



Очистка 3-D



Загальна площа решіт
м2
5,8
5,8
Електричне регулювання решіт



Повернення на домолот до прискорювача



Домолот з можлиістю візуального контролю з кабіни під час руху


Індикатор об'єму повернення на домолот в CEBIS


GRAINMETER



Зерновий бункер




Об'єм (згідно ANSI/ASAE S312.2)
л
11000
9000/ ○ 10000
Кут повороту відвантажувального шнека
град.
101
101
Продуктивність вигрузки
л/с
110
110
Датчик урожайності QUANTIMETER



Автоматичне змащування ланцюга привода вигрузки


Подрібнювач



Подрібнювач SPECIAL CUT II, 88 ножів



Подрібнювач SPECIAL CUT II, 72 ножа

-
-
Подрібнювач STANDARD CUT, 64 ножа



Подрібнювач STANDARD CUT, 52 ножа

-
-
Радіальний розподільник



Гідравлічне регулювання



Розподілювач полови



Радіальний розподілювач полови



Автоматична адаптація напрямку жбурляння


Шасі




Гусеничний рушій TERRA TRAC з гідропневматичною підвіскою
● (TERRA TRAC)
-
4-TRAC, повний привід



30 км/ч


-
Рух в автомобільному режимі


-

Двигун




Виробник

Caterpillar
Caterpillar
Тип

C 13
С 9
Кількість циліндрів/об'єм
к-сть/л
S 6/12,5
S 6/9,3
Система управління двигуном

електрон.
електрон.
Макс. потужність (ECE R 120)
кВт/к.с.
308/419
251/341
Стандарт токсичності ОГ Stage IIIb (Tier 3)



Система виміру витрати палива



Ємність паливн. бака
л
800
800
Плоска сітка радіатора



EASY




CEBIS



TELEMATICS (professional, advanced, basic)



Управління завданнями



Картування урожайності



CRUISE PILOT



GPS PILOT, LASER PILOT, AUTO PILOT



Маса




(може відрізнятися в залежності від оснащення) колісна машина без приставки, подрібнювача і соломорозкидувача, з повним паливним баком
кг
14800
14800


LEXION


670
650
Шини ведучого мосту




Типорозмір

Діаметр колеса
Зовнішня ширина
900/60/R 32
м
1,95
3,90
3,90
IF800/70 R 32 MI
м
1,95
3,78
3,78
800/70 R 32 CHO
м
1,95
3,78
3,78
800/70 R 32
м
1,95
3,78
3,78
710/75 R 34 MI
м
1,95
3,65
3,65
IF680/85 R 32 MI
м
1,95
3,50
3,50
680/85 R 32
м
1,95
3,50
3,50
800/65 R 32
м
1,85
3,86
3,86
650/75 R 32
м
1,85
3,49
3,49
30,5L R 32
м
1,85
-
-
TERRA TRAC 635 мм
м
-
3,49
-
TERRA TRAC 735 мм
м
-
3,79
-
TERRA TRAC 890 мм
м
-
3,99
-
Шини керованого мосту




600/65 R 28 IMP
м
1,50
3,80
3,80
VF520/75 R 26 MI
м
1,50
3,49
3,49
500/85 R 24 IMP
м
1,50
3,50
3,50
600/55-26.5 IMP
м
1,35
3,80
3,80
500/70 R 24 IMP
м
1,35
3,49
3,49
16.5/85-24 IMP
м
1,35
-
3,49


● Серійна комплектація
○ Опція
□ Доступно
- Недоступно


Динамічні зображення зернозбирального комбайна LEXION 600

LEXION 600 збирання ріпаку
LEXION 600 збирання зернових
LEXION 600 збирання соняшнику
LEXION 600 збирання кукурудзи

Статичні зображення зернозбирального комбайна CLAAS LEXION 600

LEXION 600 Фотостудія

Відео CLAAS LEXION
