Фронтальний навантажувач CLAAS. Все під контролем.

Фронтальний навантажувач CLAAS

Від класичного застосування в сільському і лісовому господарстві до спеціалізованого використання в комунальній техніці - вимоги до фронтальни[ навантажувачів надзвичайно різноманітні. Три серії фронтальних навантажувачів, в які входить понад 18 моделей, допоможуть вам бути готовими до всього і значно розширити можливості використання тракторів потужністю від 45 до 300 к.с. Крім того, ці фронтальні навантажувачі відрізняються комфортом, надзвичайною довговічністю і надійністю. Численні добре продумані рішення мінімізують час простою для техобслуговування трактора, заміни навісного обладнання і монтажу / демонтажу фронтального навантажувача. Ще більше часу залишиться на високоефективні навантажувальні роботи.

Неперевершений дует.

Фронтальний навантажувач CLAAS

Фронтальні навантажувачі та трактори фірми CLAAS.
Незалежно від того, в якій області ви працюєте - в сільському або лісовому господарстві, на заготівлі соломи або силосу, вивезення гною або відгодівлі худоби, навантаженні або розвантаженні, - фронтальні навантажувачі CLAAS ідеально сумісні з вашими тракторами і можуть адаптуватися до індивідуальних особливостей кожного господарства. Маневреність, гідравлічна потужність і відмінна оглядовість тракторів CLAAS в поєднанні з універсальністю фронтального навантажувача забезпечують підвищену продуктивність навіть в найважчих робочих умовах.

Фронтальний навантажувач інтегрований в конструкцію.
Консолі фронтальних навантажувачів розроблені спеціально для тракторів CLAAS. Вони передають механічні навантаження на всю раму. Ідеальна адаптація забезпечує зручний доступ до всіх точок обслуговування і не обмежує маневреність трактора. Ефективна робота економить цінний час. Незалежно від того, де він монтується - на заводі-виробнику або безпосередньо у користувача, - разом з трактором він перетворюється в універсальний пристрій, який дозволить будь-якому господарству підвищити експлуатаційну гнучкість і економічну ефективність робочих тракторів CLAAS потужністю від 45 до 300 к.с.

Фронтальний навантажувач CLAAS

Вільний огляд.
Завдяки широкому заскленому даху із захистом від падаючих предметів FOPS (Falling Object Protective Structure) всі моделі тракторів CLAAS оптимально оснащені для безпечного виконання вантажних робіт. Вільний огляд вантажу забезпечений по всій робочій зоні, що сприяє оптимальному захисту від падаючого матеріалу.

Універсальність - ключ до успіху.
Навіть найпотужніший фронтальний навантажувач не зможе охопити всі потреби господарства, тому CLAAS пропонує понад 60 змінних знарядь для різних областей застосування. Сипучі матеріали, піддони, гній, тюки соломи або силосу - ви можете безпечно і точно транспортувати будь-які вантажі. Всі пристрої були розроблені для професійного використання і відрізняються високою ефективністю і стабільністю конструкції.

Фронтальний навантажувач CLAAS

Фронтальний навантажувач CLAAS

Все під контролем.

ELECTROPILOT (AXION 800, ARION 600/500 і ELIOS).
За бажанням замовника трактори моделей AXION 800, ARION 600/500 і ELIOS оснащуються системою управління ELECTROPILOT. За допомогою інтегрованого в підлокітник або праву консоль джойстика здійснюється управління всіма функціями фронтального навантажувача. Він відрізняється високою ергономікою і зручністю управління.

FLEXPILOT (всі моделі).
За допомогою спеціального гідравлічного керуючого клапана система FLEXPILOT забезпечує максимальний комфорт управління і найвищу точність. Для економії гідравлічної потужності і часу опускання відбувається від впливу власної ваги. При необхідності в будь-який момент можна активувати функцію подвійної дії шляхом натискання важеля управління FLEXPILOT.

PROPILOT (всі моделі).
PROPILOT являє собою багатофункціональну одноважільну систему управління за допомогою тросів, яка була спеціально розроблена для фронтальних навантажувачів і прекрасно підходить для щоденного використання.

ELECTROPILOT (ARION 400).
Джойстик ARION 400 інтегрований в правий підлокітник. Крім управління фронтальним навантажувачем він може одночасно керувати коробкою передач QUADRISHIFT / HEXASHIFT. Більше немає необхідності використовувати різні важелі для перемикання передач і управління навантажувачем, що істотно полегшує весь процес. Його ергономічний дизайн і висока точність найкращим чином підходять для будь-яких вантажних робіт.

TECHPILOT (всі моделі).
Для тракторів потужністю менше 100 л. с. компанія CLAAS також пропонує високоякісне електрогідравлічне управління для фронтального навантажувача. Легкість і точність управління полегшать виконання дуже інтенсивних навантажувальних робіт.

TECHPILOT. Фронтальний навантажувач CLAAS

TECHPILOT. Фронтальний навантажувач CLAAS

Зручна заміна. Фронтальний навантажувач CLAAS

Швидка і зручна заміна.
Фронтальні навантажувачі оснащуються різними монтажними рамами знарядь (MA, Euro, MA / Euro, Euro / SMS) для швидкого встановлення. Завдяки даному пристосуванню установку можна підлаштувати під найрізноманітніші характеристики робочих органів залежно від їх типу, виробника і країни експлуатації. Тому можна продовжувати використовувати наявні знаряддя з новими передніми навантажувачами. Спеціальна конструкція дозволяє зменшувати витрату енергії при підйомі і одночасно оптимізує кути нахилу перекидання.

Механічне блокування робочого органу.
Всі змінні рами серійно оснащені механічним автоматичним пальцьовим блокуванням знаряддя. При простому перекиданні нового навісного знаряддя запобіжний блок входить в положення фіксації.

Зручна заміна. Фронтальний навантажувач CLAAS

MACH 2.
За допомогою даного пристрою механізатор одним рухом може закрити всі гідравлічні системи знаряддя з фронтальним навантажувачем навіть під навантаженням, що дозволяє повністю виключити можливість помилки при приєднанні. Завдяки плоскому ущільненню роз'ємів масляні плями на землі залишилися в минулому.

FASTLOCK.
За допомогою пристрою FASTLOCK механізатор може провести гідравлічне зчеплення і розчеплення всіх навісних знарядь з кабіни.

Готовність в рекордні терміни.

Зручна заміна. Фронтальний навантажувач CLAAS

Максимальний комфорт.
Завдяки комбінації системи FITLOCK і MACH механізаторові доведеться вийти з кабіни тільки один раз, щоб закріпити знаряддя. Для початку механізатор просто під'їжджає до знаряддя. Як тільки система FITLOCK виробляє зчеплення, він виходить з кабіни, підключає багатофункціональний пристрій зчеплення і розкладає опори під поперечним брусом. Тепер пристрій під'єднано.

Зручна заміна. Фронтальний навантажувач CLAAS

Опори легко розкладаються під поперечним брусом і не закривають огляд на фронтальний навантажувач.

Зручна заміна. Фронтальний навантажувач CLAAS

MACH - одне натискання на важіль.
За допомогою багатофункціональної системи зчеплення MACH механізатор може з'єднати всі гідравлічні і електричні робочі лінії одним рухом навіть під тиском. Пристрій встановлюється на консолі для керування трактором, після чого досить одного натискання на важіль для надійного з'єднання всіх ліній. Гідравлічні роз'єми з плоскими ущільненнями що не підтікають, тому залишаються сухими і чистими. Забруднення гідравлічної системи або помилки при з'єднанні робочих ліній залишилися в минулому.

Система FITLOCK - зручна установка і швидкий демонтаж.
Система FITLOCK використовується для швидкої установки робочих органів і зручного демонтажу без використання спеціальних інструментів, що значно спрощує під'єднання фронтального навантажувача. Система FITLOCK забезпечує просте, швидке і надійне зчеплення навіть при роботі на нерівному грунті. Функція попереднього зчеплення гарантує надійне з'єднання без зісковзування до повного закріплення фронтального навантажувача FL і FL C. Навантажувачі серії FL E оснащені спрощеною системою FITLOCK з одноступінчастої ручною системою блокування завдяки спеціальному індикатору механізатор може перевірити надійність закріплення пристрою на фронтальному навантажувачі з кабіни. Розчеплення виконується так само швидко і просто.

Зручна заміна. Фронтальний навантажувач CLAAS

Комфорт, безпека і якість до найдрібніших деталей.

Фронтальний навантажувач CLAAS

SHOCK ELIMINATOR.
Азотний акумулятор системи SHOCK ELIMINATOR компенсує струс і захищає трактор, механізатора і фронтальний навантажувач. Дана система дозволяє підвищити працездатність і концентрацію механізатора. При необхідності систему амортизації SHOCK ELIMINATOR можна відключити.

Запобіжний клапан.
За допомогою опціонального запобіжника підйомного і похилого циліндрів запобіжні клапани забезпечують безпечне перебування на робочій платформі1. Клапан відкривається тільки тоді, коли в лінію подається тиск. При перериванні подачі тиску клапан автоматично закривається, що запобігає неконтрольоване опускання платформи.
При використанні робочої платформи необхідно дотримуватись вимог по техніці безпеки в країні експлуатації.

Фронтальний навантажувач CLAAS

Висока вантажопідйомність.
Завдяки великому куту захоплення на рівні грунту від 47 ° до 52 ° приставка досягає високого рівня наповнення, перш за все при використанні з насипними вантажами. Крім того, кут захоплення фронтальних навантажувачів серії FL і FL C на висоті 1,2 м збільшується на 10%, що запобігає зайві втрати матеріалу.

Висока якість і тривалий термін служби.
Спеціальна конструкція збірного підйомного механізму забезпечує стійкість і хороший огляд в будь-яких умовах. Всі точки повороту змащені і посилені зварною змінною втулкою для забезпечення довговічності.

Фронтальний навантажувач CLAAS

Міцна консоль.
Консоль фронтального навантажувача рівномірно передає механічний навантаження на весь трактор. Вага впливає на трактор по всій його довжині. Тому важкі роботи з високими вимогами є сильною стороною цього обладнання.

Захист мастильних ніпелів.
Всі мастильні ніпелі вбудовані в пальці і не виступають за зовнішні контури фронтального навантажувача. Таким чином, вони прекрасно захищені і легко доступні для сервісного обслуговування. Всі основні пальці встановлені з захистом від прокручування, а завдяки стандартному діаметру 40 мм вони забезпечують максимальну безпеку при будь-якому навантаженні.

Фронтальний навантажувач CLAAS

Завдяки електричному переключенню з кабіни запобіжні клапани навантажувачів серій FL і FL C комбінуються з функцією гасіння коливань SHOCK ELIMINATOR.
Гідроакумулятор в системі SHOCK ELIMINATOR дозволяє мінімізувати удари, коливання, струсу і вібрації.

Просто добротний.

Фронтальний навантажувач CLAAS

Просте завантаження.

FL E - це ідеальне рішення, якщо вам потрібен простий, потужний і надійний фронтальний навантажувач.

  • Для тракторів потужністю від 45 до 120 л. с.
  • Механічна система паралельності знаряддя
  • Прокладені під поперечним брусом гідравлічний шланги
  • FITLOCK з ручним блокуванням і розблокуванням
  • Третя гідравлічна функція для навісних знарядь
  • MACH 2 для підключення третьої функції
  • Механічна, автоматичне блокування навісних знарядь
  • Складні опори

Фронтальний навантажувач CLAAS

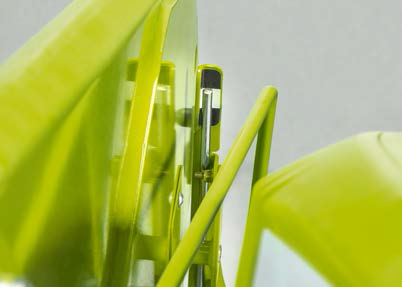

Високоточний показник кута нахилу.
Показник нахилу наочно показує кут нахилу навісного знаряддя щодо грунту. При опусканні механізатор може точно відрегулювати положення знаряддя. Установча мітка швидко регулюється без допоміжних пристроїв в залежності від навісного знаряддя і виконуваної роботи.

Фронтальний навантажувач CLAAS

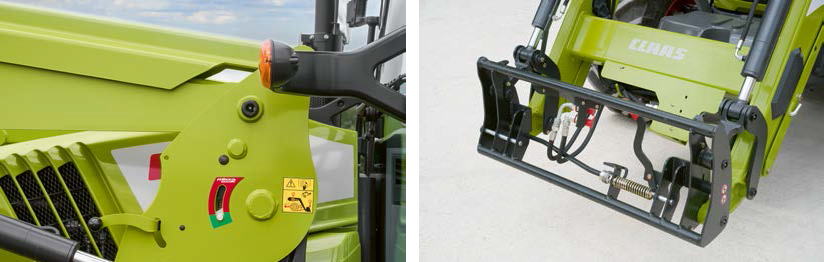

Надійне з'єднання за допомогою FITLOCK.
Система FITLOCK використовується для швидкого і зручного монтажу та демонтажу навісних знарядь без використання інструментів. Навантажувачі серії FL E оснащені спрощеною системою FITLOCK з одноступінчастою ручною системою блокування. Завдяки спеціальному індикатору механізатор може перевірити надійність закріплення знаряддя.

Механічне блокування навісного знаряддя.
При стандартному механічному блокуванню запобіжний палець автоматично входить в стан фіксації при перекиданні навісного знаряддя. Розблокування здійснюється за допомогою двох важелів з обох сторін змінної рами.

Фронтальний навантажувач CLAAS

Просте складання.
Для складання та розкладання опор досить переставити палець. Різні отвори дозволяють швидко відрегулювати висоту опори навіть на нерівному грунті.

Безпечне розміщення.
Прокладка гідравлічних шлангів під поперечним брусом захищає їх від пошкоджень і забезпечує хороший огляд навісних знарядь.

FL 140-40 C. Просто більше можливостей.

Фронтальний навантажувач CLAAS

Більше комфорту.

Створений для інтенсивної роботи, фронтальний навантажувач FL C вражає вузької конструкцією і відмінним оглядом робочої зони.

  • Для тракторів потужністю від 45 до 180 к.с.
  • Вбудована механічна система паралельності знаряддя
  • Інтегровані в поперечний брус гідравлічний шланги
  • FITLOCK з автоматичним блокуванням і розблокуванням
  • Третя і четверта гідравлічні функції для навісних знарядь
  • MACH 2 для підключення третьої і четвертої функцій
  • Механічне, автоматичне блокування навісних знарядь або гідравлічне блокування і розблокування FASTLOCK
  • Складні опори

Фронтальний навантажувач CLAAS

Високоточний показник кута нахилу.
Показник нахилу наочно показує кут нахилу навісного знаряддя щодо грунту. При опусканні механізатор може точно відрегулювати положення знаряддя. Установча мітка швидко регулюється без допоміжних пристроїв в залежності від навісного знаряддя і виконуваної роботи.

Фронтальний навантажувач CLAAS

Надійне з'єднання за допомогою FITLOCK.
Система FITLOCK використовується для швидкого і зручного монтажу та демонтажу навісних знарядь без використання інструментів. Навантажувачі серії FL E оснащені спрощеною системою FITLOCK з одноступінчастою ручною системою блокування. Завдяки спеціальному індикатору механізатор може перевірити надійність закріплення знаряддя.

Механічне блокування навісного знаряддя.
При стандартному механічному блокуванні запобіжний палець автоматично входить в стан фіксації при перекиданні навісного знаряддя. Розблокування здійснюється за допомогою важеля з лівого боку змінної рами. За допомогою системи FASTLOCK (опція) механізатор може виконати блокування або розблокування навісного знаряддя з сидіння.

Фронтальний навантажувач CLAAS

FL 250-60. Просто все.

Фронтальний навантажувач CLAAS

Високий, точний і швидкий.

Відкрийте для себе розумні рішення фронтальних навантажувачів FL.

  • Для тракторів потужністю від 60 до 300 к.с.
  • Гідравлічна система паралельності знаряддя
  • Інтегровані в поперечний брус гідравлічний шланги
  • FITLOCK: з автоматичним блокуванням і розблокуванням
  • Третя і четверта і гідравлічні функції для навісних знарядь
  • MACH 2 для підключення третьої і четвертої функцій
  • Механічне, автоматичне блокування навісних знарядь або гідравлічне блокування і розблокування FASTLOCK
  • Складні опори
  • Додаткові опції для підвищення продуктивності і комфорту: ACS, SCS і SPEEDLINK

Фронтальний навантажувач CLAAS

Високоточний покажчик кута нахилу.
Покажчик нахилу наочно показує кут нахилу навісного знаряддя щодо грунту. При опусканні механізатор може точно відрегулювати положення знаряддя. Установча мітка швидко регулюється без допоміжних пристроїв в залежності від навісного знаряддя і виконуваної роботи.

Фронтальний навантажувач CLAAS

Надійне з'єднання за допомогою FITLOCK.
Система FITLOCK використовується для швидкого і зручного монтажу та демонтажу навісних знарядь без використання інструментів. Навантажувачі серії FL E оснащені спрощеною системою FITLOCK з одноступінчастої ручною системою блокування. Завдяки спеціальному індикатору механізатор може перевірити надійність закріплення знаряддя.

Механічне блокування навісного знаряддя.
При стандартному механічному блокуванні запобіжний палець автоматично входить в стан фіксації при перекиданні навісного знаряддя. Розблокування здійснюється за допомогою важеля з лівого боку змінною рами. За допомогою системи FASTLOCK (опція) механізатор може виконати блокування або розблокування навісного знаряддя з сидіння.

Фронтальний навантажувач CLAAS

Просте складання.
При установці навантажувача опори автоматично фіксуються в правильному положенні. Це дозволяє швидко монтувати і демонтувати фронтальний навантажувач без використання інструменту.

Безпечне розміщення.
Прокладка гідравлічних шлангів під поперечним брусом захищає їх від пошкоджень і забезпечує хороший огляд навісних знарядь.

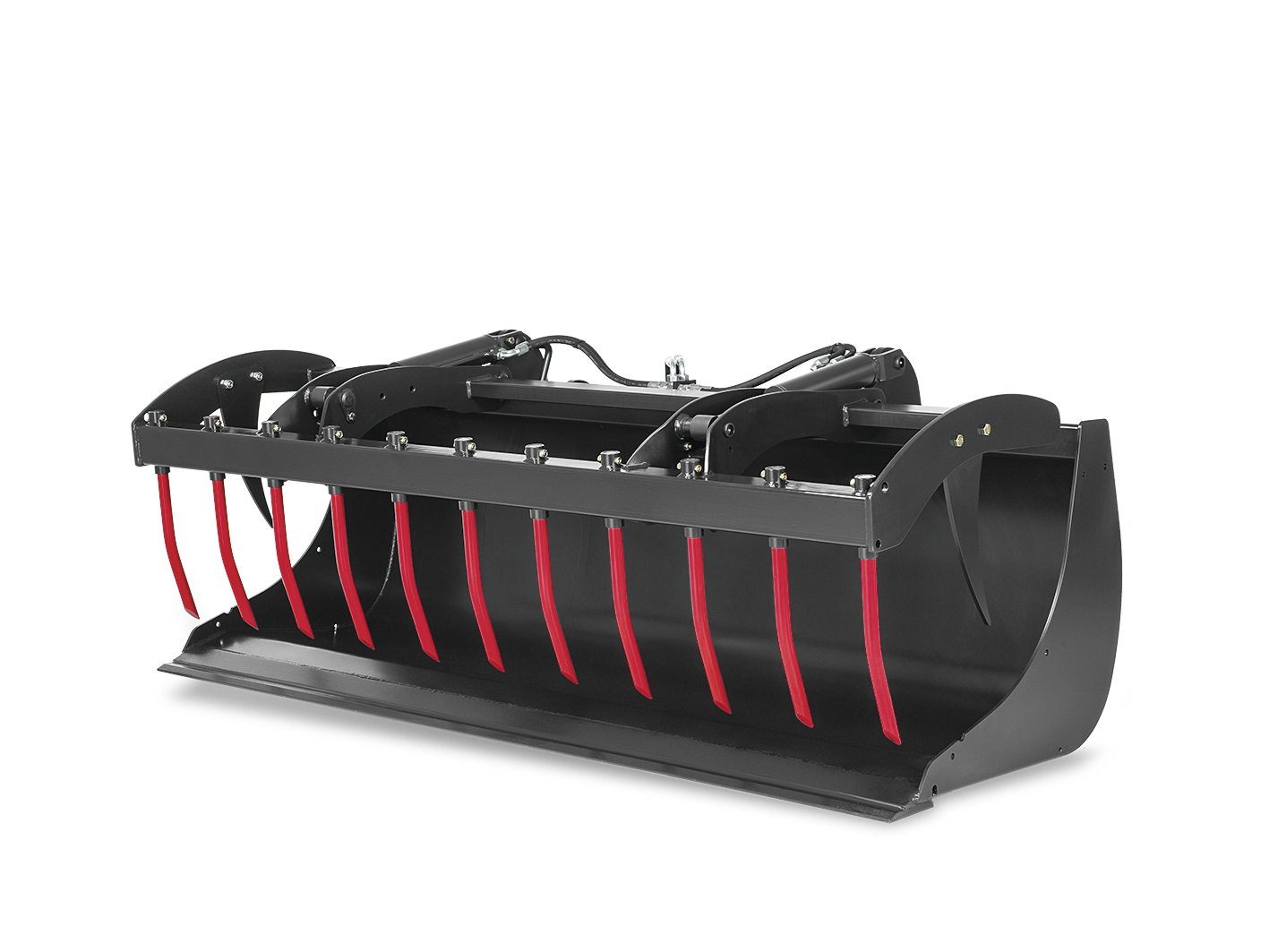

Ковш. Фронтальний навантажувач CLAASКовш. Фронтальний навантажувач CLAAS

Ковш. Фронтальний навантажувач CLAASКовш. Фронтальний навантажувач CLAAS

Захвати для тюків. Фронтальний навантажувач CLAAS




Інше обладнання. Фронтальный погрузчик CLAAS



FL 120 C з PCM

FL 100 C з PCM

FL 100 C

FL 80 C з PCM

FL 80 C

FL 60 C з PCM

FL 60 C з PCM

FL 40 C

FL 40 C

Максимальна висота від осі обертання знаряддя
м

4,15

4,00

4,00

3,85

3,85

3,75

3,75

3,50

3,50

Максимальна висота до ковша в горизонтальному положенні (1)
м

3,90

3,75

3,75

3,60

3,60

3,50

3,50

3,25

3,25

Максимальна висота до ковша в похилому положенні (2)
м

3,35

3,20

3,20

3,05

3,05

2,95

2,95

2,70

2,70

Глибина черпання
м

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

0,20

Кут перекидання при максимальній висоті (3)
°

55

55

55

55

55

52

52

52

52

Кут захоплення на рівні грунту (4)
°

47

47

47

47

47

47

47

47

47

Зусилля відриву в точці повороту робочого знаряддя на рівні грунту
кг

2400

2400

2400

2100

2100

1900

1900

 1600

1600

Під’ємна сила в точці повороту робочого знаряддя по всій висоті підйому
кг

2200

2200

2200

1900

1900

1500

1500

1400

1400

Корисне навантаження на піддон при відстані 0,60 м на вильчатому захваті, що знаходиться в передній частині на землі
кг

1825

1780

1600

1650

1750

1400

1150

1180

950

Тривалість підйому
з

5,4

5,4

5,4

5,4

5,4

3,9

3,9

3,3

3,3

Час вивантаження
з

1,9

1,9

1,8

1,9

1,8

1 , 4

1,4

1,4

1,4

Власна маса без опції
кг

595

575

510

520

475

500

445

455

400



FL 150

FL 140

FL 120

FL 100

FL 80

FL 60

Максимальна висота від осі обертання знаряддя
м

4,60

4,50

4,15

4,00

3,85

3,75

Максимальна висота до ковша в горизонтальному положенні (1)
м

4,35

4,25

3,90

3,75

3,60

3,50

Максимальна висок а до ковша в похилому положенні (2)
м

3,80

3,70

3,35

3,20

3,05

2,95

Глибина черпання
м

0,20

0,20

0,20

0,20

0,20

0,20

Кут перекидання при максимальній висоті (3)
°

50

50

55

55

55

52

Кут захоплення на рівні грунту (4)
°

51

51

52

52

52

47

Зусилля відриву в точці повороту робочого знаряддя на рівні грунту
кг

3430

2670

2750

2400

2100

1600

Підйомна сила в точці повороту робочого знаряддя по всій висоті підйому
кг

3050

2320

2450

2190

1890

1250

Вантажопідйомність на піддоні при відстані 0,60 м на вильчатому захопленні, що знаходиться в передній частині на землі
кг

3040

2360

2410

2080

1800

1450

Тривалість підйому
з

8,2

6,4

6 , 2

5,4

4,6

3,9

Час вивантаження
з

1,4

1,4

1,4

+ 1

1

0,7

Власна маса без опції
кг

660

630

550

535

480

460
