Тюковые пресс-подборщики CLAAS | QUADRANT 5200. Ваши преимущества.

  • Новый узловязатель CLAAS.
  • Канал прессования длиной 3,85 м
  • Автоматическое регулирование давления прессования
  • Контроль узловязателя
  • Удобный выдвижной режущий аппарат для ROTO CUT и FINE CUT

CLAAS QUADRANT 5200

  1. Бесступенчатый гидравлический реверсируемый питатель (подборщик 2,35 м с PFS и задним роликовым прижимом) по дополнительному заказу
  2. Режущий аппарат с ROTO CUT (25 ножей),  FINE CUT (51 ножей) и SPECIAL CUT (180 ножей)
  3. Выдвижной режущий аппарат с групповым подключением ножей
  4. 56 ход поршня в минуту
  5. Удлиненный канал прессования с боковыми упорами
  6. Автоматическое регулирование давления прессования
  7. Шесть новых высокопроизводительных узловязателей с активным распределителем воздуха TURBO FAN
  8. Управление через COMMUNICATOR II или систему EASY on board

CLAAS QUADRANT 5200

Новое поколение узловязателей с активной очисткой воздухом TURBO FAN

Новое поколение легендарных узловязателей CLAAS убеждает высокой надежностью, простотой конструкции. Они сделаны для специально для шпагата QUADOTEX. Отличное качество корма, т.к. гарантируется отсутствие обрезков шпагата. Постоянный контроль наличия шпагата и увязки.

CLAAS QUADRANT 5200

Больше пропускной способности

Защитная муфта интегрирована в редуктор. Значительно увеличен максимальный крутящий момент - (на 14% на ротор и 13% на граблину). Редуктор и защитная муфта не нуждаются в ТО.

CLAAS QUADRANT 5200

НОВИНКА. автоматическая регулировка управления плотностью

Оптимальная регулировка нажатием кнопки. Автоматическое управление плотностью - это не просто комфорт. Даже неопытные механизаторы сразу добиваются максимально заложенной заводом производительности.

CLAAS QUADRANT 5200

Системе FINE CUT 15 лет.

Режущий аппарат FINE CUT, который был представлен в 2001 г., постоянно развивается дальше. Сегодня он содержит 51 нож, которые можно подключить группами в 0, 12, 12, 26 и 51 нож или 0, 13, 25, 26 и 51 на выбор.




CLAAS QUADRANT 5200

  • Ширина 2,35 м (2,15 м между зубьями)
  • Адаптация к любым жаткам комбайнов и валкователям
  • Оптимальный обзор подборщика из кабины для простой адаптации к скорости движения

Преимущества

  • Использование мощности машины на 100%
  • Высокая производительность при уборке любой кормовой массы
  • Комфортная работа благодаря широкому подбору

CLAAS QUADRANT 5200

  • Копирующие колеса расположены перед подборщиком
  • Простая регулировка высоты подборщика без инструмента
  • 2 роликовых прижима для равномерной подачи при неравномерном валке
  • Откидные копирующие колеса подборщика для транспортной ширины менее 3 м

Преимущества

  • Постоянная регулировка высоты для оптимального подбора
  • Защита подборщика даже на неоднородной почве
  • Повышенная производительность и улучшенная форма тюка при неравномерном валке

CLAAS QUADRANT 5200

  • 4 планки пальцев U-образной формы
  • 18 двойных зубьев на ряд
  • Улучшенное управление пальцами благодаря U-образному профилю
  • Открытая дугообразная форма для утопления пальцев и подачи кормовой массы
  • Высокая скорость вращения 154 об/мин

Преимущества

  • Увеличенный срок службы зубьев
  • Улучшенный подбор
  • Повышенный срок службы подборщика

CLAAS QUADRANT 5200

Защита и амортизация подборщика благодаря гидропневматической подвеске 50 бар

Преимущества

  • Улучшенное копирование рельефа почвы
  • Очень комфортное вождение благодаря широкому подбору

CLAAS QUADRANT 5200

PFS POWER FEEDING SYSTEM 2,35 м (опционально RF, серийно RC/FC/SC)

  • Большой диаметр шнека для улучшенного стягивания кормовой массы с 2,35 на ширину 1,20 м
  • Шнек PFS с амортизацией для компенсации неровностей
  • Принудительная подача глубоко в ротор благодаря лопаткам

Преимущества

  • Равномерный поток кормовой массы даже на краю поля
  • Комфортная работа

CLAAS QUADRANT 5200

  • Предохранительная муфта с высокой скоростью выключения
  • Скорость вращения 228 об/мин

Преимущества

  • Быстрое и удобное включение из кабины
  • Увеличение производительности на 20%

CLAAS QUADRANT 5200

  • Подборщик с гидравлическим приводом, задний роликовый прижим и PFS
  • Постоянная регулировка скорости в зависимости от типа кормовой массы и размера валка в диапазоне 200–260 об/мин
  • Увеличение скорости PFS на 14% по сравнению с механической системой PFS

Преимущества

  • Возможность регулировки скорости в зависимости от свойств кормовой массы
  • Снижение потерь листьев для улучшенного качества люцерны
  • Увеличение производительности с помощью гидравлического подборщика

CLAAS QUADRANT 5200

  • Реверсирование системы PFSподборщика и роликовых прижимов с простым управлением при помощи COMMUNICATOR в кабине
  • При реверсировании PFS два гидравлических цилиндра поднимают оба роликовых прижима

Преимущества

  • Быстрый повторный запуск после неожиданной остановки
  • Более комфортная работа
  • Простое использование мощности машины на 100%
  • Улучшенное открытие для упрощенного реверсирования компонентов подборщика

CLAAS QUADRANT 5200

Удлиненные лопатки подборщика для улучшенной подачи кормовой массы в ротор

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200

  • Диаметр 500 мм
  • Звездообразный ротор с 4 наконечниками шириной 8 мм каждый
  • Высокая скорость вращения 180 об/мин
  • Скребки между зубьями, приваренные к раме

Преимущества

  • Непрерывный поток растительной массы
  • Максимальный и равномерный поток растительной массы благодаря звездообразному ротору с 4 наконечниками
  • Принудительная подача

CLAAS QUADRANT 5200

Преимущества

  • Ротор подает кормовую массу глубоко в камеру предварительного прессования
  • Оптимизированный поток кормовой массы
  • Оптимальное качество кормовой массы
  • Высокая производительность
  • Уникальная особенность: подача с помощью ротора в серийной комплектации
  • Два сдвоенных звездообразных ротора с 4 наконечниками шириной 8 мм каждый
  • 180 об/мин
  • Лучше чем пресс-подборщик

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200

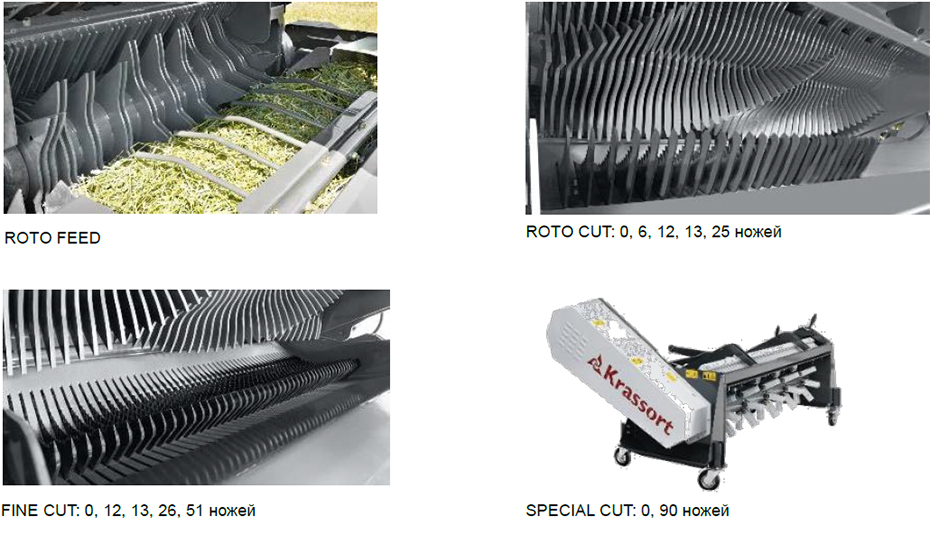

ROTO CUT

  • 18 000 резов/мин с помощью 25 ножей
  • 6, 12, 13, 25 ножей для теоретической длины среза 180, 90, 45 мм
  • Переключение групп ножей: 0, 6, 12, 13, 25 ножей
  • Активация/деактивация ножей из кабины

Преимущества

  • Очень хорошее качество измельчения благодаря 18 000 резов/мин
  • Звездообразное расположение ротора обеспечивает высокую производительность и превосходное качество резки

CLAAS QUADRANT 5200

  • Улучшенное качество среза
  • Повышенная плотность тюков
  • Улучшенная ферментация силоса в тюках
  • Меньше тюков на гектар
  • Простая транспортировка тюков
  • Сокращение затрат (транспортировка и обмотка)

CLAAS QUADRANT 5200

  • Простое смешивание кормов
  • Меньше остатков корма, который жвачные животные не едят
  • Ускоренная подготовка рациона в кормосмесителе
  • Улучшенная интеграция в кормовую массу


  • 51 нож, только в CLAAS
  • Переключение групп ножей: 0,12, 13, 26 или 51 нож
  • 32 640 резов в минуту благодаря звездообразным роторам с 4 наконечниками

Преимущества

  • Отличное качество среза
  • Высокая производительность ротора

CLAAS QUADRANT 5200

  • Отличная пригодность для подстилки благодаря высокой впитывающей способности
  • Меньше проблем с лапами птиц
  • Меньше падежа до 100-го дня жизни благодаря уменьшенному потреблению соломы
  • Идеальная солома для щелевого пола

SPECIAL CUT: измельчитель соломы со 180 ножами

  • 90 ножей на спиралевидном роторе с 3000 об/мин
  • Хорошее копирование рельефа (до 500 мм) для использования машины без измельчителя

Преимущества

  • Превосходное качество среза благодаря 3000 об/мин
  • Быстрый демонтаж за 15 минут
  • Простое передвижение благодаря 4 небольшим шинам

CLAAS QUADRANT 5200

  • Боковой привод с ремнем POWERBAND
  • Очистка узловязателя и дышла сжатым воздухом

Преимущества

  • Гибкость

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200

Опускаемый лоток (ROTO CUT, FINE CUT)

  • Отсутствие механических напряжений на приводе
  • Защита от ошибок при управлении

Преимущества

  • Простой повторный запуск при забивании
  • Несравненный комфорт движения

CLAAS QUADRANT 5200

  • Режущий механизм с выдвижным ящиком
  • Регулировка из кабины
  • Быстрая замена ножей
  • Простой доступ для очистки и обслуживания
  • Выдвижной ящик установлен на 12 подшипниках для простого выдвигания
  • Меньше скопление кормовой массы на столе режущего механизма
  • Цикл очистки упрощает движение ножей из COMMUNICATOR

Преимущества

  • Меньше объем обслуживания
  • Простое отключение ножей
  • Защита от преждевременного износа ножей

CLAAS QUADRANT 5200

Режущая система QUADRANT 5200 разработана для простой замены ножей.
12 защищенных подшипников всегда содержатся в чистоте и гарантируют простое выдвижение выдвижного ящика.
Только в CLAAS: автоматический цикл очистки ножей
Также эксклюзивно в CLAAS: опускаемый лоток с гидравлическим управлением при блокировании автоматически поворачивается.

CLAAS QUADRANT 5200

Защита ножей

  • Защита благодаря 2 усиленным пружинам на каждом ноже
  • Предлагаются 25 или 51 вспомогательный нож
  • Повышенная безопасность благодаря двойным пружинам 22

Преимущества

  • Меньше износ и повреждение ножей
  • Отдельное движение ножей для лучшего среза
  • 2 пружины гарантируют удвоенный срок службы ножей

CLAAS QUADRANT 5200

Ножи

  • Ножи разработаны и оптимизированы для QUADRANT
  • Агрессивная заточка ножей
  • Новые ножи усилены в нижней части
  • Хороший срез по всей длине ножа
  • Уменьшенный расход энергии
  • Двойная термообработка для увеличенного срока службы

Преимущества

  • Превосходное качество среза

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200

  • Управляемое функционирование
  • Камера предварительного прессования большого объема
  • 2 хода подающей граблины на один ход поршня
  • 3 настройки из кабины с помощью COMMUNICATOR

Преимущества

  • Высокая плотность
  • Превосходная форма тюка
  • Простые настройки в COMMUNICATOR

CLAAS QUADRANT 5200

  • Гидравлические цилиндры с двух сторон для маленького цикла
  • При выполнении большого цикла одна сторона заблокирована для изменения кинематики подающей граблины

Преимущества

  • Улучшенная плотность тюка
  • Улучшенная форма тюка
  • Простое управление из COMMUNICATOR

CLAAS QUADRANT 5200

Приводы с интерактивной системой безопасности

Защита при засорении подающей граблины:

1. Срабатывание ограничителя муфты подающей граблины

2. Подборщик и ротор остановлены

3. Уведомление механизатору о перегрузке на COMMUNICATOR/OPERATOR

Преимущества

  • Простой повторный запуск на меньших оборотах без повреждения привода
  • Простой повторный запуск без выхода из кабины
  • Оптимизированная производительность при полным комфорте движения

CLAAS QUADRANT 5200

Система узловязателя Cormick (петлевой узловязатель, или также одинарный узловязатель) формирует вокруг узла двойную петлю. Такой вид узла, как и узел узловязателя Deering (также называемого двойным), более прочен. Кроме того, узловязатель Cormick избавлен от вредных остатков шпагата.

CLAAS QUADRANT 5200

Одинарный узловязатель CLAAS

  • Никаких остатков шпагата – залог здорового питания животных
  • Одинарный узловязатель, то есть один цикл обвязывания на тюк
  • Прямой привод вала отбора мощности, идеальная синхронизация, отсутствие износа
  • Узловязатель, простая регулировка и простое обслуживание

CLAAS QUADRANT 5200

  • Увеличенный зев узловязального крючка (44 мм вместо 29 мм)
  • Новый профилированный язычок узловязателя увеличенной толщины
  • Изогнутый сегмент узловязального крючка для надежного ведения обвязочного материала

Преимущества

  • Улучшенная адаптация к более толстому шпагату
  • Надежный захват шпагата узловязальным крючком
  • Простой выброс узла с помощью профилированного язычка

CLAAS QUADRANT 5200

1. Увеличенный угол зажимной пластины шпагата

2. Новая форма для лучшего ведения шпагата

3. Зажимная пластина и зажимное колесо шпагата видоизменены для лучшего удерживания шпагата

Преимущества

  • Улучшенная адаптация к более толстому шпагату
  • Удлиненный срок службы деталей благодаря термообработке
  • Надежная увязка

CLAAS QUADRANT 5200

  • Система очистки узловязателя TURBO FAN с гидравлическим приводом
  • Поток воздуха 140 км/ч
  • Гидравлический привод от насоса на дышле
  • 2 электродвигателя для оптимального управления потоком активного воздуха

Преимущества

  • Гидравлический привод для хорошего качества очистки
  • Оптимальная очистка благодаря распределителю воздуха

CLAAS QUADRANT 5200CLAAS QUADRANT 5200

  • Вмещает 24 катушки со шпагатом (11,5 кг)
  • Светодиодное освещение блока шпагата
  • Защита блока шпагата от пыли

Преимущества

  • Комфортное обслуживание даже в ночное время
  • Увеличенный комфорт работы благодаря чистоте в блоке шпагата
  • Снижение расхода шпагата до 6 катушек благодаря одинарному

CLAAS QUADRANT 5200

  • 120 x 70 см
  • Длина канала 3,85 м
  • 56 ходов поршня в минуту
  • +12% по сравнению с QUADRANT 3200

Преимущества

  • Высокая плотность
  • Простая транспортировка
  • Улучшенная форма тюка

CLAAS QUADRANT 5200



  • Система прессования с 3 гидравлическими цилиндрами
  • 200 бар в конце канала
  • Выталкиватель тюков с 4 рядами зубьев для разгрузки канала

Преимущества

  • Высокая плотность
  • Облегченная транспортировка и использование тюков
  • Отличная форма тюков при уборке любых возможных культур

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200Рабочее меню

Механизатор может создавать собственное меню в зависимости от потребностей
2 варианта:
1. Персонализированное меню
2. Классическое меню

Преимущества

  • Персонализированный экран в зависимости от выбранных пользователем настроек
  • Оптимальная эргономика терминала
  • Простая навигация по разным меню

CLAAS QUADRANT 5200Доступная информация в рабочем меню:

  • Текущее давление прессования
  • Изменение длины тюков
  • Размер пакета
  • Число ходов поршня
  • Индикация влажности
  • Натяжение шпагата в узловязателе в %
  • Число ходов подающей граблины на ход поршня

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200

1. Индивидуальное рабочее меню
2. Текущее давление прессования
3. Изменение длины тюков
4. Размер пакета
5. Индикация слева/справа
6. Число ходов поршня в минуту
7. Средний размер 3 последних пакетов
8. Датчик сброса тюков
9. Активация индикации ножей или автоматического регулирования давления прессования

CLAAS QUADRANT 5200

1. Управление лотком режущего аппарата
2. Активация/деактивация ножей
3. Гидравлическое реверсирование подборщика
4. Давление прессования в канале
5. Ручная увязка
6. Сброс длины тюка
7. Следующее меню (меню настроек)
8. Номер клиента

CLAAS QUADRANT 5200Меню настроек

  • Давление прессования
  • Длина тюка
  • Автоматическая гидравлическая камера предварительного прессования (средний, маленький валок)
  • Автоматическое регулирование давления прессования и качества шпагата, настройка интервалов смазки
  • Скорость подборщика

CLAAS QUADRANT 5200

Автоматическое регулирование давления прессования
1. Настройка плотности (от 1 до 10)
2. Настройка в зависимости от качества шпагата (от 1 до 20)
3. Автоматическое регулирование давления прессования на машине без помощи механизатораCLAAS

Преимущества

  • Полностью независимая настройка плотности и качества шпагата позволяет добиться наилучшего качества результата
  • Простота управления даже для неопытных механизаторов
  • Равномерный вес тюков

CLAAS QUADRANT 5200

Автоматическое регулирование давления прессования
Регулирование давления прессования в зависимости от данных с помощью 2 датчиков:
1.Нагрузка на раму
2.Натяжение шпагата на узловязателе 1, 3, 6

Преимущества

  • Меньше обрывов шпагата
  • Механизатор гарантирует неизменно максимальную производительность машины независимо от вида кормовой массы

CLAAS QUADRANT 5200

Контроль узловязателя

  • Датчик для измерения натяжения шпагата и проверки качества узла
  • Акустический сигнал на COMMUNICATOR, если шпагат не связан.
  • Индикация ошибки узловязателя (№ 1, 2, 3, 4, 5, 6)

Преимущества

  • Немедленное обнаружение ошибок при увязке для предотвращения повреждений узловязателя
  • Надежность увязки для комфортной работы механизатора

CLAAS QUADRANT 5200

Рабочее меню

  • Длина тюка
  • Текущее давление прессования и его настройка давления
  • Число ходов поршня
  • Счетчик тюков для каждого клиента
  • Счетчик тюков в день
  • Активация ножей
  • Управление лотком режущего аппарата

Преимущества

  • Простота управления
  • Интуитивность и эргономичность
  • Клавиатура с подсветкой

CLAAS QUADRANT 5200

  • Контроль узловязателя
  • Меню ошибок
  • Подборщик, ротор, частота вращения подающей граблины
  • Настройка длины тюка
  • Настройка интервала смазки

CLAAS QUADRANT 5200

  • 20 клиентских счетчиков:

- Общее число тюков

- Количество нарезанных тюков

- Рабочие часы машины

Преимущества

  • Простой расчет с клиентом
  • Однозначная идентификация клиента

CLAAS QUADRANT 5200

Сцепное устройство:

  • Регулируемое дышло
  • Возможность верхней или нижней сцепки
  • Сцепной шар Scharmüller (опция)

Преимущества

  • Универсальное сцепное устройство
  • Высокая грузоподъемность
  • Удобная сцепка благодаря гидравлической опоре

CLAAS QUADRANT 5200

Маховик

  • Улучшенные инерционные качества благодаря большому диаметру
  • Шасси на клепаных соединениях
  • Одна концепция для всех моделей QUADRANT
  • Новый срезной болт

Преимущества

  • Комфортный и плавный привод
  • Высокая производительность даже при неравномерном валковании
  • Увеличенный срок службы компонентов

CLAAS QUADRANT 5200

Интерактивная безопасность

  • Привод подающей граблины от ротора без цепей, только с редуктором и валом отбора мощности для синхронизации машины
  • Только 2 для подборщика и POWER FEEDING SYSTEM

Преимущества

  • Комфорт движения благодаря муфте, ротору и подающей граблине
  • Угловой редуктор для уменьшения потери мощности и вибрации
  • Отсутствие цепи на главном редукторе для 100-процентной синхронизации машины, удобство и экономичность обслуживания CLAAS

CLAAS QUADRANT 5200

Редуктор

  • Только в CLAAS: промежуточный редуктор.
  • Для линейного привода с очень низким уровнем износа.
  • Редуктор, работающий в масляной ванне

Преимущества

  • Высокий срок службы вала отбора мощности
  • Минимальное обслуживание: смазка через каждые 100 часов
  • Сниженный уровень вибрации продлевает срок службы компонентов

CLAAS QUADRANT 5200

Минимальное обслуживание для максимальной выгоды:

1. Привод выполнен без цепей, только редукторы и валы

2. Интерактивная защита между подающей граблиной и ротором

3. Муфта подающей граблины с автоматическим включением

CLAAS QUADRANT 5200

Электрическая централизованная смазка

  • Настройка из терминала управления OPERATOR/COMMUNICATOR
  • Смазываемый сцепной шар
  • Смазываемая сдвоенная управляемая ось
  • Количество смазки адаптировано с учетом потребности в ней

Преимущества

  • Повышенная надежность
  • Меньший объем ежедневного обслуживания

CLAAS QUADRANT 5200

CLAAS QUADRANT 5200

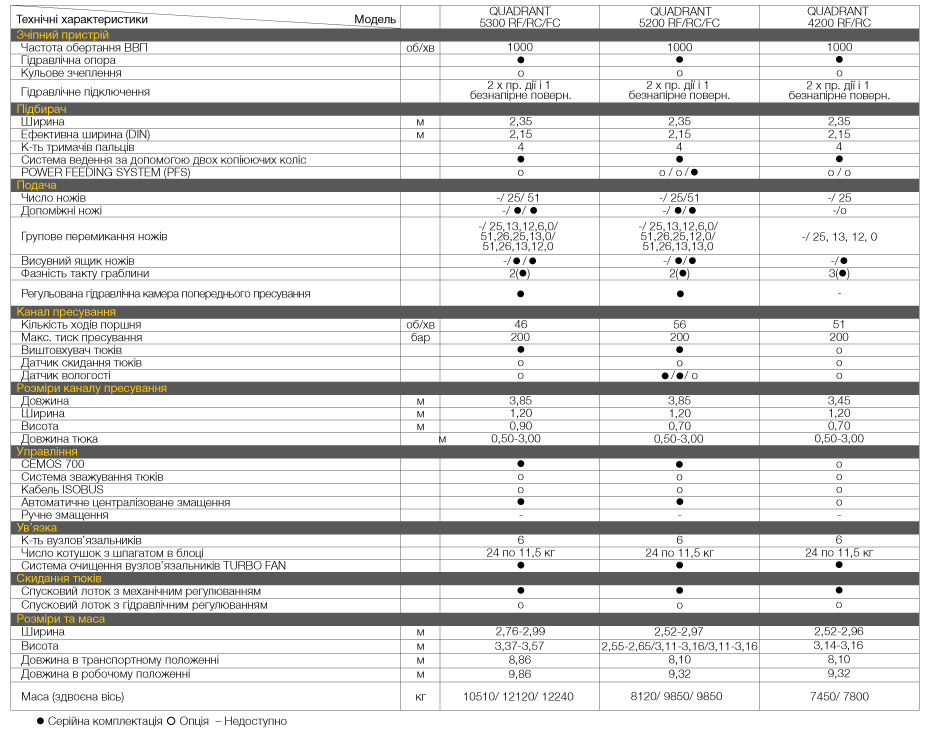

  • Одинарная ось:

600/50-22.5

710/40-R22.5

  • Сдвоенная ось:

520/50-R17

500/55-R20

  • Управляемая сдвоенная ось:

500/55-R20

620/50-R22.5

  • Пневматический/гидравлический тормоз

CLAAS QUADRANT 5200


Динамические картинки пресс-подборщика CLAAS QUADRANT 5200

Видео
