Самоходный опрыскиватель Pantera 4503

AMAZONE Pantera

Ваши преимущества:

  • Идеальное тандемное шасси – для спокойного горизонтального положения штанги и высокой устойчивости на склонах
  • Интеллектуальное шасси и системы руления передними колесами, всеми колесами и «крабовый ход» – для повышения маневренности
  • Бесступенчатый гидростатический привод на каждое колесо – для скорости движения от 0 до 50 км/ч
  • Мощность там, где она необходима. Режим ECO и POWER
  • Pantera+ с высокой способностью к преодолению подъёмов
  • Системы циркуляции давления DUS или DUS pro для непрерывной циркуляции раствора
  • Рабочая скорость до 30 км/ч обеспечивает высокую действенность
  • Автоматическое ведение штанги DistanceControl
  • Для тяжелых условий местности:

- Система активного ведения штанги ContourControl для оптимального ведения штанги по вертикали

- SwingStop для активного гашения горизонтальных колебаний

  • Секции 50 см и оптимальный выбор форсунок благодаря электрическим системам пофорсуночного включения AmaSwitch и AmaSelect

Самоходный опрыскиватель Pantera 4503 имеет объём бака 4.500 л и предлагается со штангами шириной от 21 м до 40 м. Серийная бесступенчатая регулировка ширины колеи позволяет считать Pantera универсальной машиной особенно при межхозяйственном пользовании. Наличие различных вариантов шасси Pantera, Pantera-W и Pantera-H способствует выполнению самых разных требований.

Гармоничность формы и исполнения заявленного в номинации «transportation design/special vehicles» опрыскивателя Pantera убедило и восхитило жюри премии iF, в состав которого входят эксперты и дизайнеры со всего мира. К критериям оценки, помимо качества оформления, относились способ изготовления и выбор материалов, степень инновационности и экологичность, функциональность и эргономичность, а также наглядное пособие по эксплуатации и безопасность.

Pantera 4503-W оснащена системой регулировки ширины колеи от 2,25 м до 3,00 м. В системе «Controlled Traffic Farming» регулировка ширины колеи Pantera-W представляет собой хорошую альтернативу. Это оснащение предпочтительнее также в случае, если работы на посевах картофеля ведутся без технологической колеи: четыре ряда картофеля под машиной обеспечивают высокую устойчивость и предотвращают повреждение растений.

AMAZONE Pantera

Повышенная гибкость

Нажатием кнопки на терминале управления механизатор может увеличить клиренс машины до 1,7 м. Если машина находится в максимально приподнятом положении, то можно изменять ширину колеи в пределах 2,10 м и 2,60 м. Благодаря широкому диапазону изменения ширина колеи при обычной эксплуатации, когда достаточно всего 1,25 м клиренса, может изменяться в пределах 1,80 и 2,40 м.

При этом, несмотря на более высокий центр тяжести, Pantera 4503-H сохраняет высокую устойчивость и в то же время гибкость для применения на различных культурах и при различных междурядьях. В особенности машинно-тракторные станции, предлагающие клиентам услуги по защите растений для различных культур, могут значительно расширить спектр проведения мероприятий по защите растений.

AMAZONE Pantera

Шасси Pantera-H

AMAZONE Pantera

Менеджмент шасси

AMAZONE Pantera

Преимущества шасси Pantera:

  • Тандемная рама для оптимального контакта с почвой и слабой пробуксовки
  • Комфортные и безопасные свойства движения при продольном тандеме
  • Гидропневматическая подвеска с регулировкой по уровню
  • Сверхпрочная рама
  • Надёжная гидравлика – полное отсутствие пневматики
  • Бесступенчатое изменение ширины колеи
  • Значительный клиренс
  • Управление движением на разворотной полосе и штангами

AMAZONE PanteraPantera – умна и изящна

Специальное тандемное шасси самоходного опрыскивателя Pantera гарантирует Вам не только идеальное копирование рельефа, но и высокую устойчивость – разумеется, даже на склонах. Кроме того, регулируемая по уровню, гидропневматическая подвеска Pantera обеспечивает механизатору оптимальный комфорт. Комбинация из такого уникального шасси и отлично зарекомендовавшей себя подвески штанг AMAZONE гарантирует также оптимальное положение штанг в тяжёлых условиях.

AMAZONE Pantera

Прицепное устройство

При помощи опционально поставляемого прицепного устройства Вы можете прицепить к своему самоходному опрыскивателю Pantera двухосный прицеп с емкостью для воды общей массой до 16 т.

Почти безграничный – клиренс

На практике клиренс 1,20 м является одним из важнейших плюсов самоходного опрыскивателя Pantera. С Pantera-H клиренс может составить 1,70 м Данное преимущество проявляется особенно на цветущем рапсе и высоких растениях кукурузы – максимально бережно.

AMAZONE Pantera

Оптимальное распределение массы!

Равномерное распределение массы на передние и задние колеса является главным условием эффективной передачи колебаний на почву. Поэтому Pantera 4503 располагает оптимальным распределением массы при полном баке по 50 % на переднюю и заднюю ось. В зависимости от уровня в баке и типа штанг распределение массы колеблется в пределах макс. 5 %.

Менеджмент привода с оптимизированной эффективностью топлива

Pantera – умна и мощна

AMAZONE PanteraНовый мотор с нормой токсичности 5

С новым мотором с нормой токсичности 5 AMAZONE использует систему рециркуляции отработавших газов с катализатором окисления дизельного топлива и сажевый фильтр – это бережет окружающую среду. Сажевый фильтр во время работы постоянно регенерируется. SCR-катализатор с помощью впрыскивания DEF-реагента (Diesel-Exhaust-Fluid) снижает содержание окиси азота. Новый DEF-бак 20 л находится рядом с топливным баком 230 л. Расход DEF-реагента составляет около 2,5 % от расхода топлива. Это означает, что DEF нужно добавлять во время каждой 3 или 4 заправки.

Ваши преимущества:

  • Бесступенчатый гидростатический привод от 0 до 50 км/ч*
  • Современный менеджмент топлива на дороге и поле с модусами ECO и POWER
  • Крыльчатка вентилятора с регулировкой частоты вращения в соответствии с потребностями
  • Проверенная техника Deutz с узкой сервисной сетью

Единство мотора и гидростата

6-тицилиндровый дизельный мотор Deutz с максимальной мощностью 160 кВт (218 л.с)

  • Турбокомпрессор с охладителем воздуха
  • Технология опрыскивания Common-Rail
  • Рабочий объём 6,06 литров
  • В зависимости от страны с нормой токсичности 3A или 5

Работа с оптимальным и экономным расходом топлива: ECO или POWER

Благодаря новой и оптимизированной регулировке частоты вращения Вы всегда будете работать с Pantera с эффективным расходом топлива. При выборе режима ECO на терминале AmaDrive мотор в зависимости от ситуации выбирает оптимальный крутящий момент и частоту вращения. Во время опрыскивания на равнинной местности возможно снижение числа оборотов мотора до 950 об/мин. Автоматическая адаптация числа оборотов происходит последовательно и точно устанавливается между 950 и 2 000 об/мин. Если Вы работаете на крутых склонах или с полной загрузкой поднимаетесь в гору, то следует выбрать режим POWER с максимальным значением до 2.000 об/мин.

Бесступенчатая мощность

Мощный шестицилиндровый мотор Deutz с технологией опрыскивания Common-Rail имеет мощность 218 л.с. и поражает своей высокой производительностью при низком расходе топлива. Благодаря современному гидростатическому приводу Pantera обеспечивается полностью бесступенчатое движение. Эта система создаёт высокий крутящий момент даже при низкой частоте вращения мотора и очень динамичное ускорение.

Интеллектуальная кабина

Сел и поехал! Можно расслабиться

AMAZONE PanteraПреимущества кабины:

  • Отличная звукоизоляция
  • Удобная, широкая лестница с гидравлическим складыванием
  • Комфортное сиденье с пневмоамортизатором с возможностью регулировки*
  • Просторное, складываемое сиденье пассажира
  • Регулируемая рулевая колонка
  • Подлокотники с регулировкой по высоте и длине, с интегрированными элементами управления
  • Климат-контроль
  • Угольный фильтр или воздушный фильтр категории 4*
  • Электронно регулируемые наружные зеркала с подогревом
  • Дополнительное зеркало для лучшего обзора переднего колеса
  • Отделение для документов
  • Большой холодильный бокс под сиденьем инструктора
  • CD-радио с устройством Bluetooth
  • Солнцезащитная штора для лобового и заднего стекла

Интелмектуальное управление

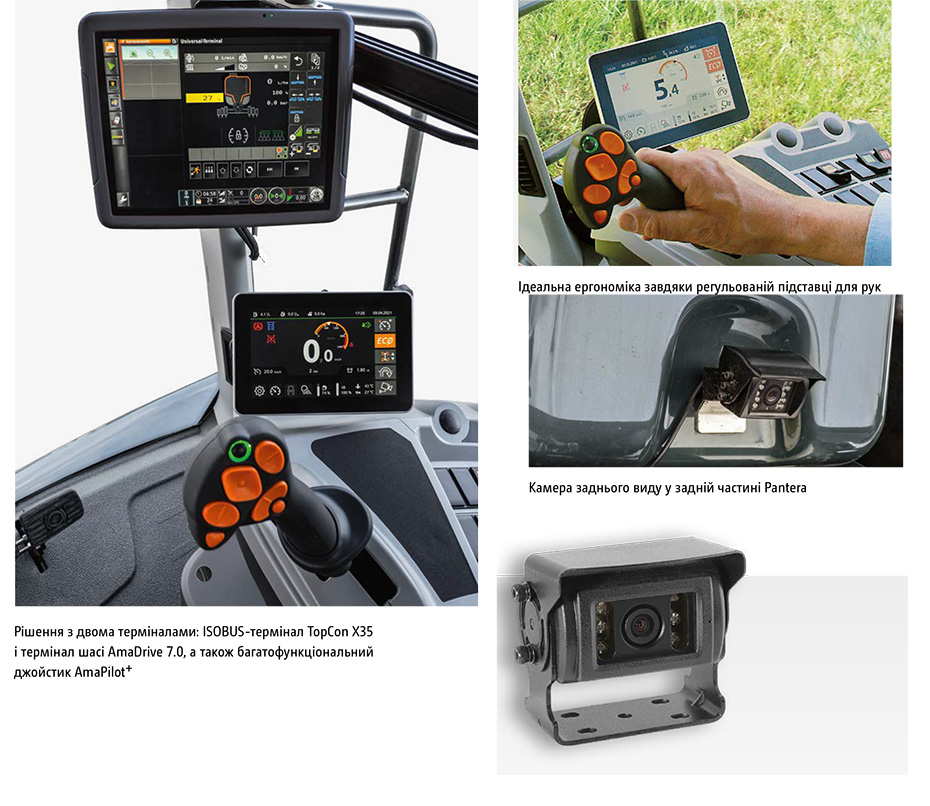

Всё под контролем – С терминалом управления шасси AmaDrive

AMAZONE PanteraУправление следующими функциями:

  • Круиз-контроль
  • Управление мотором в режиме ECO или POWER
  • Системы руления на разворотной полосе
  • Управление на разворотной полосе
  • Регулировка ширины колеи
  • Регулировка частоты вращения насоса
  • Регулировка централизованной системы смазки

Индикация:

  • Скорость движения и частота вращения мотора
  • Запас топлива и температура мотора
  • Данные диагностики мотора и гидросистемы
  • Режим на поле и на дороге

Системы камер

AMAZONE PanteraИзображения с опционально поставляемой камеры заднего вида и камеры для обзора переднего правого колеса также отображаются на высококачественном цветном дисплее.

  • Большой угол обзора 135°
  • Камера с подогревом и защитным покрытием
  • Чёткое изображение даже в тёмное время суток за счёт инфракрасной техники ночного видения
  • Автоматическая антибликовая функция

Многофункциональный джойстик AmaPilot+ – Множество функций в одной руке

«Сел и поехал!» - гласит девиз! Вы можете управлять машиной бесступенчато и интуитивно с помощью многофункционального джойстика AmaPilot+. С функцией круиз-контроля и максимального положения многофункционального джойстика Pantera достигает скорости 50 км/ч на дороге, а на поле – предварительно заданную скорость опрыскивания (максимально допустимая скорость движения может быть различной в соответствии с требованиями ПДД конкретного государства).
Если потянуть рычаг управления назад, то автоматически сработает гидростатическая двухконтурная тормозная система. Этот дополнительный, автоматически срабатываемый гидравлический тормоз выручит механизатора в любой ситуации. Высочайшая точность при старте и маневрировании гарантирована.

Также Вы можете задействовать все функции для управления опрыскивателем с помощью многофункционального джойстика. Так, с помощью AmaPilot+ Вы можете управлять функциями руления, регулировки секций и штанг, дополнительными функциями, такими как включение крайних форсунок и клавиша +/- % для изменения нормы внесения.

Преимущества за счет AmaPilot+:

  • Идеальная эргономичность
  • Почти все функции размещены на трех уровнях
  • Регулируемый размер рукоятки
  • Свободное и индивидуальное программирование клавиш

Штанга Super-L

Сверхпрочная, сверхлегкая и сверхкомпактная

AMAZONE PanteraPantera – умна и ловка

Обе штанги Super-L на самоходном опрыскивателе Pantera подтверждают свои особые качества. Благодаря специальной модульной конструкции AMAZONE обе штанги отличаются не только невероятной легкостью и прочностью, но и чрезвычайной компактностью. Высокое качество изготовления штанг гарантирует даже при высокой производительности долгий срок службы.

Ваши преимущества:

  • Большой диапазон регулировки по высоте от 0,50 м до 2,50 м
  • Централизованная система гашения колебаний и гидравлическая регулировка по склону обеспечивают строго горизонтальное положение штанг даже при высокой скорости движения

Штанга Super-L с 4-кратным демпфированием – Серийная плавность хода и точность

Благодаря маятниковой подвеске ведение штанг Super-L оптимально. Комбинированные пружинные элементы и демпферы обеспечивают существенное снижение всех вертикальных колебаний. Дополнительно за счет интегрированной системы демпфирования сводятся к минимуму горизонтальные колебания, так что с любой штангой AMAZONE достигаются оптимальные результаты работы.

Ваши преимущества:

  • Удлиненный центральный маятник для параллельного ведения большей штанги
  • Комбинированные пружинные элементы и демпферы для вертикальной амортизации,
  • Интегрированный большой амортизирующий механизм из тормозных колодок и сайлент-блоков для амортизации горизонтальных вращательных движений и
  • Пружинные демпферы для гашения колебаний по направлению движения (при ширине штанги от 39 м)

AutoLift, DistanceControl или ContourControl? Решайте сами!

С системами автоматического ведения штанги AutoLift, DistanceControl и ContourControl AMAZONE предлагает подходящее решение для любых потребностей. Серийное оснащение AutoLift уже обеспечивает комфортную помощь. С автоматической системой ведения штанги DistanceControl машина почти полностью перенимает функцию регулировки штанги.

С инновационной системой ведения штанги ContourControl AMAZONE предлагает передовое решение, особенно для клиентов, работающих на местностях с тяжелыми условиями. Дополнительно для автоматического ведения по высоте ContourControl предлагает систему активного гашения колебаний штанги. С ContourControl выполняются все требования в отношении высочайшей точности, даже при высоких скоростях движения.

Aвтоматическое опускание штанги на GPS-Switch На GPS-Switch терминала управления штангу можно опустить уже до достижения необработанной площади. При открывании форсунок штанга уже находится на рабочей высоте.

Условием является граница поля с GPS-Switch, а также ISOBUS-терминал AMAZONE.

AutoLift – комфортная автоматическая система разворота

С помощью автоматической системы поднятия AutoLift (серийное оснащение) штанга при каждом отключении машины приподнимается на требуемую высоту. С началом работы она вновь опускается на нужную высоту. Это предотвращает опасность повреждения штанг при развороте.

DistanceControl с 2 датчиками или DistanceControl plus с 4 датчиками

В качестве оснащения для штанг Super-L AMAZONE предлагает для самоходного опрыскивателя Pantera автоматическое ведение штанги DistanceControl с 2 или DistanceControl plus с 4 датчиками. На посевах с резко отличающимся развитием или на полеглых посевах штанга при оснащении 2 датчиками может погрузиться в посевы. В таком случае на помощь придет оснащение четырьмя датчиками. Датчики включаются электрически, параллельно, и всегда учитывается тот датчик, который расположен ближе к целевой поверхности.
Механизатор полностью концентрируется на правильном выполнении мероприятий по защите растений, компьютер – на оптимальном ведении штанги!

Преимущества ведения штанги DistanceControl

  • Aвтоматическое ведение штанги вкл. ведение по глубине, регулировку наклона и поднятие штанги на разворотной полосе
  • Автоматическое двустороннее отклонение штанги вверх (в комбинации со складыванием Flex 2)

ContourControl – для снижения вертикальных колебаний

С системой активного ведения штанги ContourControl AMAZONE предлагает новаторское автоматическое ведение для штанги с шириной захвата от 21 м. Так выполняется требование в отношении высочайшей точности во время обработки за счет малого расстояния до целевой поверхности даже при большой ширине штанги. ContourControl можно использовать со штангами Super-L в сочетании со складыванием Flex 1 или Flex 2.
Основой новой системы ведения штанги является быстродействующая гидравлическая система и 4 датчика, а в комбинации со складыванием Flex 2 даже 2 дополнительных датчика, которые обеспечивают образование автоматического отрицательного угла.

Преимущества системы активного ведения штанги ContourControl:

  • Оптимальное автоматическое ведение штанги по вертикали – даже в тяжелейших условиях
  • Автоматический наклон штанги с обеих сторон (в комбинации со складыванием Flex 2)
  • Очень быстрый процесс складывания
  • Высочайшая точность при высокой рабочей скорости
  • Элегантное ведение штанги с большой шириной захвата

SwingStop — для зниження горизонтальних коливань

Для задоволення щораз більших вимог щодо адаптації горизонтального положення штанги, наприклад якщо ширина захвату є великою, а швидкість — високою, AMAZONE, як спеціальне оснащення для регулювання штанги ContourControl, пропонує функцію активного гасіння коливань SwingStop. За рахунок зовнішніх впливів, таких як нерівності ґрунту, повороти, процеси прискорення й підвищення робочої швидкості, навантаження на штангу в горизонтальному напрямку істотно збільшується.
Це може призвести до підведення секцій штанги й, у такий спосіб, негативно вплинути на поздовжнє розподілення в зовнішніх зонах штанги.

Оскільки горизонтальні коливання яскравіше виражені в зовнішніх зонах штанги, цей ефект істотно посилюється, якщо її ширина є більшою. Для зниження цих горизонтальних коливань SwingStop вимірює за допомогою датчиків прискорення в секціях штанги, яке виникає.
Обидва гідроциліндри підвіски штанги активно працюють і вирівнюють ці коливання, а також забезпечують дуже спокійне горизонтальне положення штанги.

Переваги SwingStop

  • Зниження горизонтальних коливань.
  • Система, що працює дуже швидко, елегантно й точно.
  • Високий рівень продуктивності за найвищої точності.

Модель

Pantera 4503
Pantera 4503-W
Pantera 4503-H

Номинальный объём (л)

4.500

Фактический объём (л)

4.800

Бак для чистой воды (л)

500

Ширина захвата (м)

21 – 40

Топливного бака (л)

230

DEF-бак (л)

20

Макс. рабочая скорость (км/ч)

20

Транспортная скорость (км/ч)

до 50

Длина (м) (Транспортное положение, вкл. приспособление для наружной очистки)

8,6

Транспортная ширина (м)

2,55

2,75

2,55

Высота опрыскивания, мин. / макс. (м)

0,50 – 2,50
 с модулем подъёма 0,50 – 3,20

0,50 – 3,00
 с модулем подъёма 0,50 – 3,70

Секции мин./макс. (Количество)

7 – 13

Секции с пофорсуночным включением
 AmaSwitch или AmaSelect (количество)

до 80

Масса, пустая машина (кг)

9.600

9.950

10.500

Макс. допуст. общая масса (кг)

15.800 (в зависимости от шин)

Производительность насоса (л/мин)

520

Радиус разворота, руление 4 колесами (м)

4,5

Ширина колеи (м)

1,80 – 2,40

2,25 – 3,00

1,80 – 2,40 при 1,25
 2,10 – 2,60 при 1,70

Клиренс (м)

1,2

1,2

1,25 / 1,70
 в нижнем/верхнем
 положении

Мощность мотора

макс. 160 кВт (218 л.с.) (данные по ISO TR 14396)
