Зерноуборочные комбайны CLAAS | LEXION 8700-7700.

Новшества, которые делают систему подачи настолько мощной:

• Пластинчато-ременный транспортер в V-образном канале и наклонной камере HP прочнее и требует меньшего технического обслуживания, чем цепи
• Пластинчато-ременный транспортер обеспечивает стабильность и надежность в эксплуатации
• Система отсоса пыли с увеличенным сечением еще больше увеличивает эффективность
• Дополнительный вентилятор на наклонной камере предотвращает отложения пыли
• Высоту подающего вальца в наклонной камере HP можно регулировать без инструмента
• Пониженное днище наклонной камеры позволяет еще больше увеличить пропускную способность

V-образная наклонная камера.

V-образная наклонная камера позволяет быстро механически регулировать угол среза. Высота плавающего вала легко регулируется. V-образная наклонная камера в заводской комплектации поставляется с цепным или ременным транспортером, а также с открытым или закрытым переднем плавающим валом.

Преимущество:

Регулировка угла среза позволяет убирать полеглые зерновые, сою и траву с меньшим наклоном для облегчения перемещения и сокращения потерь.

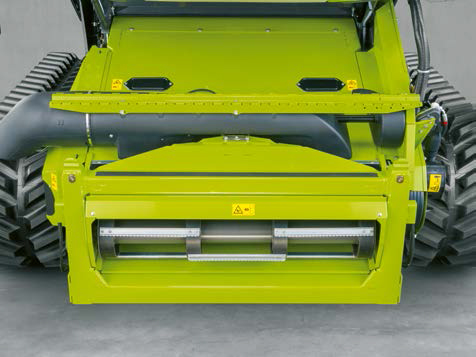

Камера HP.

С помощью многофункционального джойстика в кабине можно плавно гидравлически регулировать угол среза канала HP от –8° до +11° — на полном ходу с установленной приставкой. В CEBIS можно сохранить угол среза для каждой из четырех высот среза по отдельности.

Преимущество:

Простая и быстрая регулировка угла среза для различных условий (полеглые зерновые), культур (сои, травы) или рельефа местности (на склонах, пересеченной местности).

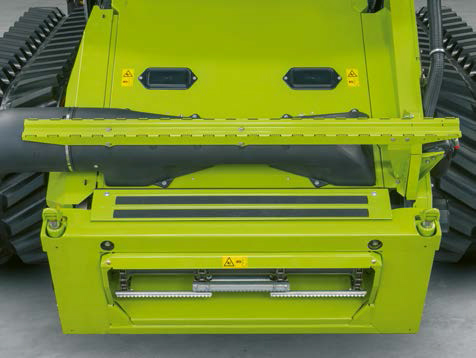

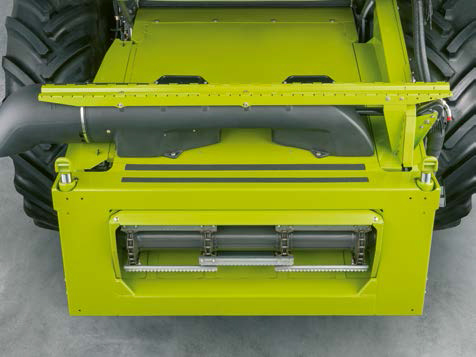

Стандартная наклонная камера.

Стандартная наклонная камера с механическим натяжным устройством выпускается с цепным или ременным транспортером, а также с открытым или закрытым нижним плавающим валом. Упрощенная регулировка высоты плавающего вала позволяет быстро выполнить перестройку с кукурузы на зерновые.

Преимущество:

Возможность универсального применения для всех жаток с шириной захвата до 12,30 м или початкоотделителей с количеством рядов до 12.

Прямолинейный поток растительной массы обеспечивает экономию топлива.

Большой диаметр молотильного и подающего барабанов и малый угол охвата обеспечивают горизонтальные переходы между барабанами и роторами. За счет этого через зерноуборочный комбайн проходит прямолинейный и энергоэффективный поток растительной массы. При этом скорость и направление потока остаются неизменными. Это обеспечивает щадящее воздействие на солому и экономию топлива.

Преимущества:

• Равномерное ускорение потока растительной массы до 20 м/с
• Увеличенный на 26% диаметр барабана для оптимального потока растительной массы.
• 600-миллиметровый отбойный битер - Передача растительной массы на роторы без заторов.
• Гидравлическая заслонка основной деки - Включение с помощью гидравлики из кабины или вручную снаружи для быстрого реагирования на изменение условий.
• Регулировка предварительной и основой дек осуществляется параллельно. Частота вращения барабанов изменяется синхронно.

Увеличение производительности на 10%.

В новом комбайне LEXION мы полностью изменили систему обмолота. Благодаря комбинации тангенциальной системы обмолота APS SYNFLOW и аксиальной системы сепарации остаточного зерна ROTO PLUS система обмолота APS SYNFLOW HYBRID стала пионером в своем классе. Она обеспечивает увеличение производительности на 10% при минимальном расходе топлива и отличном качестве соломы.

Синхронная регулировка частот вращения.

Частоту вращения молотильного барабана можно легко адаптировать к любым условиям и типам культур. Ее можно плавно регулировать в CEBIS от 330 до 930 об/мин. Частота вращения барабана-ускорителя, барабана-сепаратора и отбойного битера изменяется синхронно.

Удобное переключение заслонок предварительной и основной дек.

Для быстрого реагирования на смену культур или гибкого регулирования участка трения в зоне обмолота и сепарации механизатор может вручную снаружи переключать заслонки предварительной и основной дек. В качестве опции заслонка основной деки может быть оснащена гидросистемой регулировки. Она интегрируется в систему CEMOS AUTO THRESHING и удобно управляется из кабины.

Управление остеотделяющей планкой деки с помощью гидравлики из кабины.

Для чистого обмолота в любых условиях уборки, например, даже при затрудненном отделении остей или половы, с помощью гидравлики в CEBIS можно активировать планку молотилки. Как и гидравлическое переключение заслонки основной деки, эта комфортная функция также встроена в CEMOS AUTO THRESHING.

Быстрая смена сегментов деки.

Время переоснащения при смене культур постоянно сокращается. При этом основные компоненты основной деки остаются в машине. Смена сегментов предварительной деки осуществляется через камнеуловитель, а сегменты основной деки просто извлекаются сбоку. Множество вариантов комбинирования образуют уникальную систему MULTICROP комбайна LEXION.

Новшества, которые оптимизирую сепарацию остаточного зерна:

• Увеличенный на 57% отбойный битер передает растительную массу на роторы без заторов
• Четыре гидравлические заслонки ротора в серийной комплектации имеют разъемное исполнение и подключены к зависящей от крутизны склона системе управления заслонками ротора
• Деки роторов самоочищаются и устойчивы к износу
• Все это вместе повышает эффективность сепарации даже в неблагоприятных условиях

Гидравлическая регулировка заслонок ротора.

В CEBIS можно регулировать площадь сепарации остаточного зерна. Гидравлические заслонки ротора закрывают до четырех сегментов ротора во время движения.

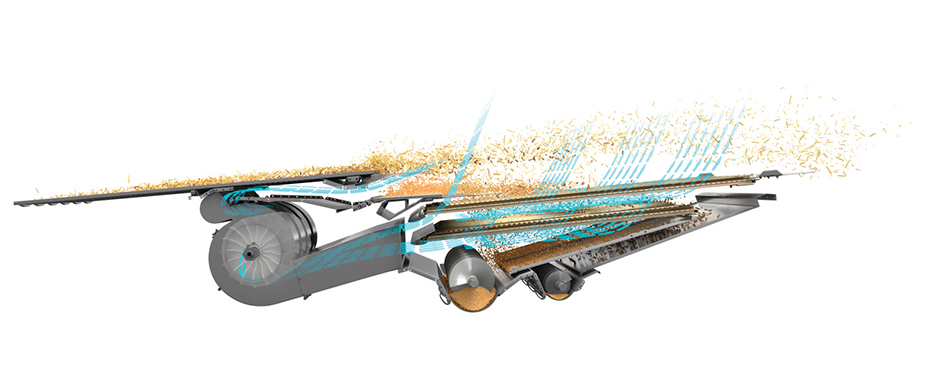

LEXION 8000/7000. JET STREAM.

Помимо большей площади решет и большого зернового шнека, есть еще три существенных отличия по сравнению со стандартной системой очистки:

• Увеличенная на 56% высота первого каскада
• Длинный канал стабилизации воздушного потока с направленным вверх потоком
• Дополнительный модуль турбовентилятора

Система очистки 3D действует на склонах.

Благодаря активному поперечному управлению верхним решетом система 3D-очистки динамически компенсирует наклон до 20%. Материал равномерно распределяется на решетах, производительность очистки остается стабильной. Система, не требующая обслуживания, вместе с AUTO CONTOUR создает идеальный пакет для работы на склонах.

Подготовительное днище разгружает решетный стан.

Подготовительное днище используется для предварительной сортировки массы: зерна проваливаются вниз, а солома и полова отправляются вверх. Это позволяет снизить нагрузку на решетный стан и повысить качество очистки. Для очистки подготовительного днища все полимерные сегменты легко извлекаются спереди через камнеуловитель.

GRAINMETER анализирует сход.

С помощью двух датчиков в конце нижнего решета GRAINMETER выявляет зерна в сходовом продукте. Измерение количества схода с помощью фоторелейного барьера позволяет рассчитать долю зерна в общем объеме схода. Чувствительность регулируется с помощью CEBIS. Там также можно легко считывать данные и при необходимости оптимизировать настройки очистки.

Сход равномерно поступает в систему обмолота.

Сходовый продукт подается элеватором на барабан-ускоритель, распределяется по ширине и равномерно подается в молотильный барабан. Скорость подачи схода до 15 л/с полностью соответствует увеличенной производительности нового LEXION.

Объем схода определяется с помощью электроники.

Фоторелейный барьер в элеваторе схода измеряет общий объем материала и облегчает работу механизатора с помощью непрерывной индикации количества схода в CEBIS.

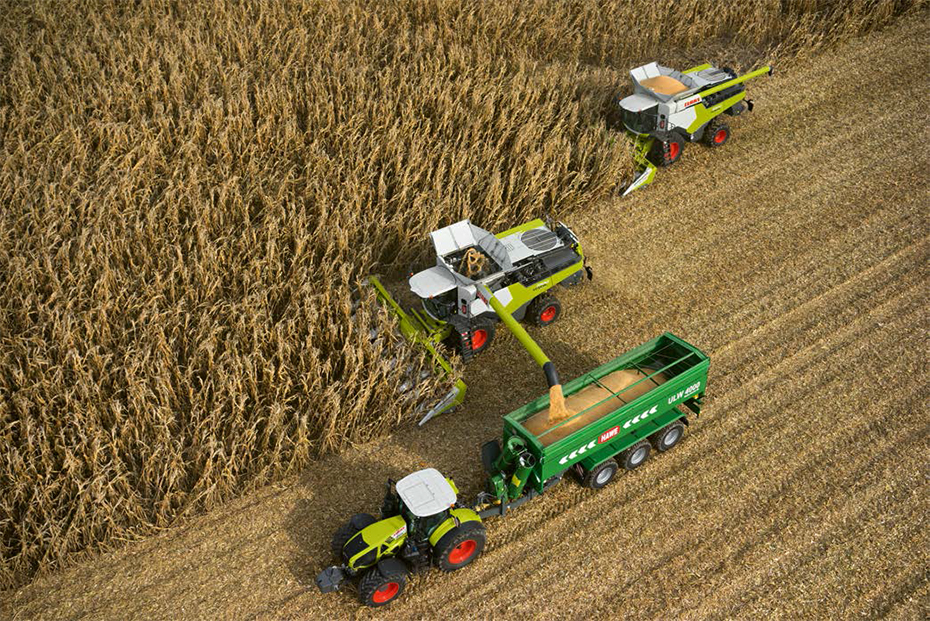

Система выгрузки зернового бункера производительностью до 180 л/с.

Со скоростью 180 л/с большой бункер LEXION выгружается за рекордно короткое время. Скорость можно уменьшить с 180 до 90 л/с. При необходимости можно немедленно прекратить процесс или пошагово отключить шнеки, чтобы полностью освободить выгрузную трубу от остатков зерна.

• Надежная загрузка транспорта
• Отсутствие потерь при перегрузке

Точный замер урожайности.

Новый принцип измерения прибора QUANTIMETER больше не требует удельного веса для калибровки. Он быстро и точно определяет урожайность с помощью отбойного щитка со встроенной измерительной ячейкой в точке разгрузки зернового элеватора. Калибровка возможна из кабины.

Выгрузная труба бункера с углом поворота 105°.

Для улучшения обзора выгрузной трубы зернового бункера угол поворота был увеличен с 101° до 105°. Длину трубы можно выбрать в соответствии с шириной захвата. Диаметр зависит от желаемой скорости выгрузки: 420 мм при 180 л/с или 330 мм при 80–130 л/с.

Выгрузная труба зернового бункера 7XL.

Выгрузная труба зернового бункера 7XL обеспечивают щадящую работу в режиме CTF (Controlled Traffic Farming). Во время процесса перегрузки грузовой автомобиль может ехать в предыдущей колее зерноуборочного комбайна на расстоянии 12 м.

Прецизионная GRAIN QUALITY CAMERA.

Grain QUALITY CAMERA передает изображения собранного урожая в реальном времени. Программное обеспечение распознает незерновые компоненты и дробленое зерно. Таким образом, с помощью CEBIS можно в любое время контролировать качество и чистоту зерна и оценивать его в цифровой форме.

Зерновой элеватор производительностью 80 л/с.

Ввиду высокой пропускной способности, производительность зернового элеватора была увеличена до 80 л/с. Встроенный влагомер отбирает пробы непосредственно из элеватора и возвращает их после завершения замера.

CEMOS AUTO CHOPPING. Automatic adjustment of the straw chopper.

Техника, которая повышает эффективность обработки соломы:

• SPECIAL CUT с количеством ножей до 108
• Гидравлическая или механическая установка противорезов в три положения
• Переключение на укладку в валок из кабины

Три привода измельчителя соломы.

В дополнение к двум приводам измельчителя соломы с регулируемой вручную скоростью измельчителя также доступна гидравлическая регулировка скорости, которой можно удобно управлять с места механизатора. Это преимущество в случае частой смены культур. При укладке в валки нейтральное положение экономит топливо и снижает износ.

Точный радиальный распределитель.

Радиальный распределитель от CLAAS обеспечивает точное распределение соломы — даже в случае большого количества соломы, сильного бокового ветра или уклона. Два ротора встречного вращения работают с постоянной скоростью. Как измельченный материал, так и полова, полученные в процессе очистки, захватываются непосредственно в движении, дополнительно ускоряются и равномерно распределяются по всей рабочей ширине.

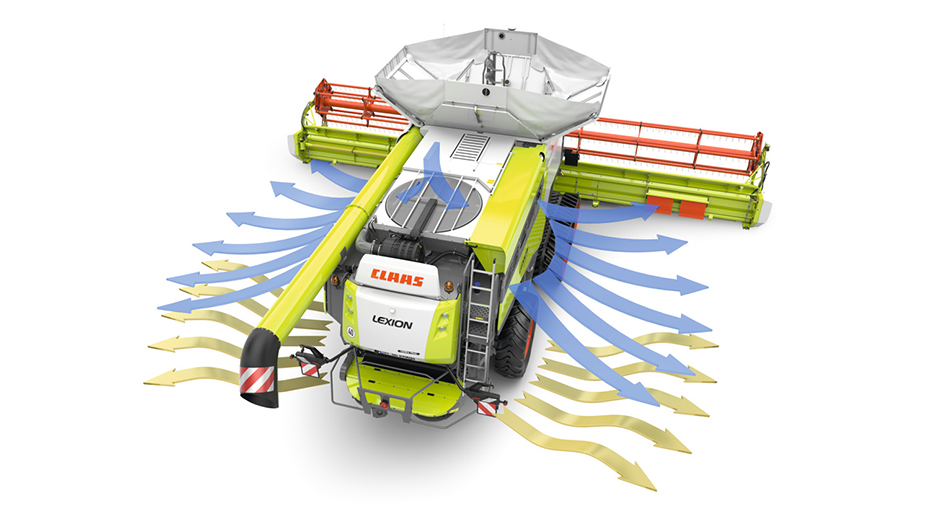

Целенаправленное распределение половы.

При укладке валка выбрасывающий вентилятор автоматически поворачивается наружу. Длинная солома и смесь половы и короткой соломы отдельно укладываются валок. При распределении соломы выбрасывающий вентилятор подает сход с решета непосредственно в радиальный распределитель и включает его в активное распределение. Солома и полова распределяются по всей рабочей ширине.

Автоматика направления распределения

Вы можете оборудовать свой LEXION двумя датчиками, которые автоматически регулируют направление выброса измельченного материала в зависимости от условий местности. Датчики располагаются на кронштейнах освещения в задней части машины и обеспечивают равномерное распределение измельченного материала радиальным распределителем и дефлектором на склонах или при боковом ветре. Чувствительность регулируется в CEBIS.

Новшества, которые позволяют экономить топливо:

• DYNAMIC POWER адаптирует мощность двигателя к текущей потребности
• Возможность экономии до 10% топлива
• Снижение частоты вращения двигателя до 1600 об/мин при движении по дорогам
• За счет этого значительное снижение уровня шума и расхода топлива

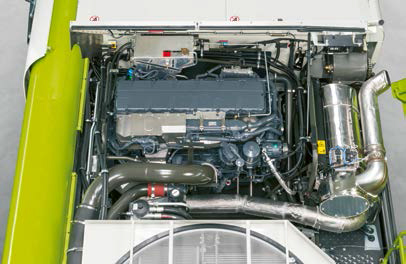

Perkins 2206 D.

• Шестицилиндровый рядный, с рабочим объемом 12,5 л
• Сниженная номинальная частота вращения 1800 об/мин
• Стандарт токсичности ОГ Stage III A (Tier 3)

Автоматический стояночный тормоз для вашей безопасности.

Если вы двигаетесь со скоростью ниже 1 км/ч более одной секунды, выключаете, заглушаете двигатель или встаете с сиденья, LEXION автоматически активирует стояночный тормоз. Это повышает комфорт при частых остановках и безопасность при выходе из кабины. Как только вы нажимаете рычаг управления, тормоз снова отпускается.

Шины для сохранения почвы.

Диаметр шин до 2,15 м на передней и 1,71 м на задней оси позволяет более бережно воздействовать на почву. Шины, разработанные в тесном сотрудничестве с известными производителями, были адаптированы к увеличенным нагрузкам, связанным с большими объемами бункера и более широким навесным оборудованием нового LEXION. Они отличаются значительно увеличенной площадью поверхности и большей силой сцепления, меньше подвержены пробуксовке и снижают расход топлива.

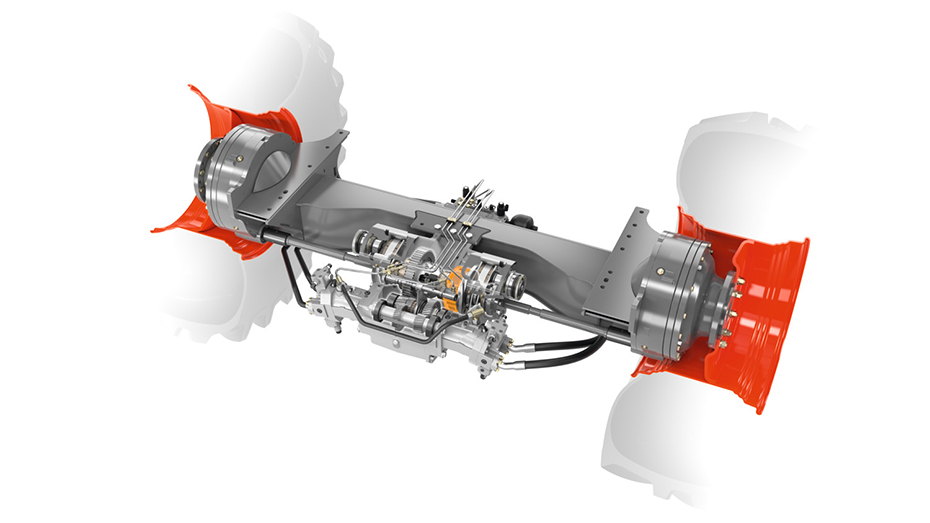

Блокировка дифференциала для улучшенной тяги.

Блокировка дифференциала с электрогидравлическим приводом, которую можно легко активировать с помощью кнопки на панели управления, обеспечивает безопасность работы в экстремальных условиях. Высокая тяга и сцепление LEXION поддерживаются на склонах и во влажных условиях. Можно также активировать блокировку дифференциала под нагрузкой.

Автоматическая функция для повышенного комфорта.

Функция автоматического включения и выключения блокировки дифференциала делает работу с LEXION особенно комфортной и безопасной.

• Автоматическое включение при скорости движения менее 10 км/ч, угле поворота менее 15° или пробуксовке
• Автоматическое выключение при скорости движения более 10 км/ч, угле поворота более 15° или торможении

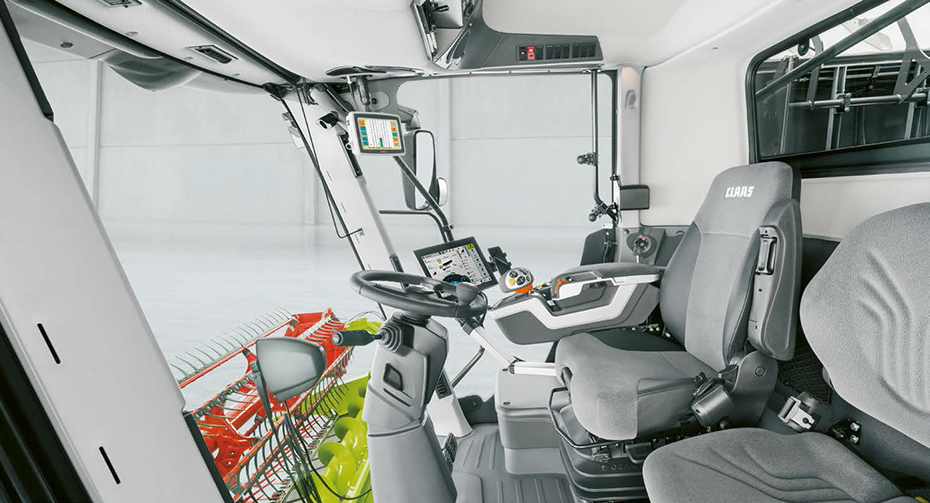

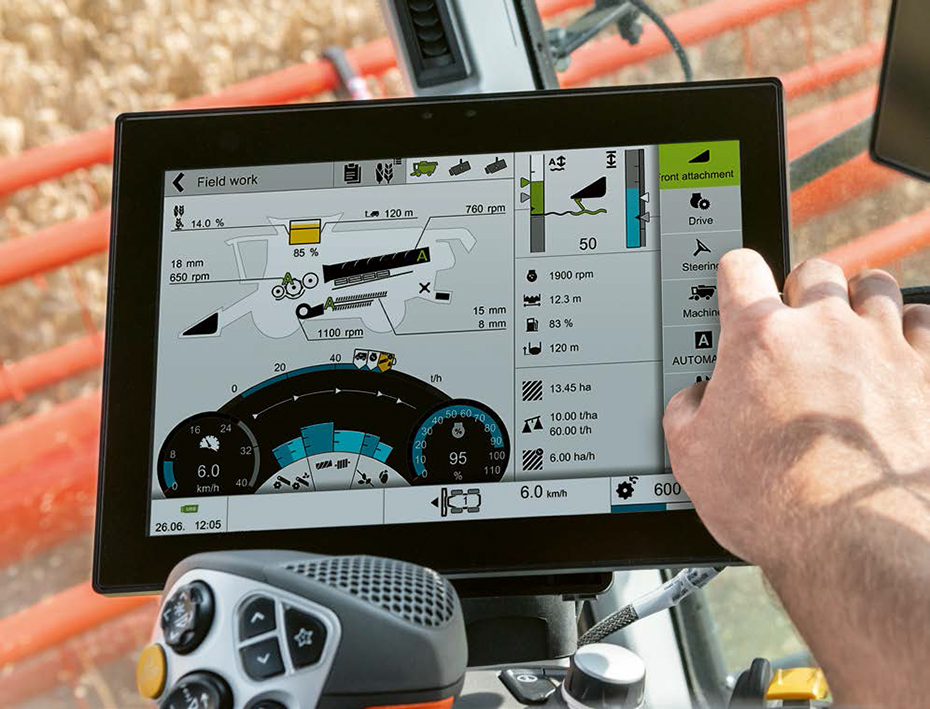

Новшества, которые делают CEBIS еще удобнее:

• Комбинация сенсорного экрана в CEBIS и прямого управления в подлокотнике
• При использовании прямого управления открывается диалоговое окно в CEBIS
• Возможность прямого доступа ко всем функциям в CEBIS
• Все параметры можно изменять в CEBIS с помощью круговых и ползунковых регуляторов
• Для ввода точных значений в распоряжении механизатора имеется цифровой блок

CEBIS оказывает мгновенную помощь.

Разработанные на основе опыта бесчисленных пользователей LEXION алгоритмы для решения различных проблем хранятся в CEBIS. Они учитывают и определяют приоритеты всех параметров, которые могут способствовать решению. Таким образом, они предоставляют механизатору всестороннюю поддержку для оптимального использования установленной мощности машины.

CEBIS упрощает меню.

Начинающий, обычный или эксперт: вы задаете свой тип пользователя, CEBIS настраивает глубину меню в соответствии с вашим уровнем опыта. Таким образом, новые механизаторы не перегружены сложными меню.

CEMOS AUTOMATIC ассистирует механизатору.

Системой помощи механизатору CEMOS AUTOMATIC удобно управлять через сенсорный экран CEBIS. Используйте простой ползунковый регулятор, чтобы задать системе желаемую стратегию оптимизации. Дальнейшее облегчение обеспечивается комбинацией CEMOS и GRAIN QUALITY CAMERA. Качество зерна, качество обмолота и чистота затем автоматически регистрируются и регулируются.

Превратите ночь в день.

Светодиодные пакеты надежно освещают всю рабочую зону и важные компоненты машины.

• Освещение стерни
• Фары ближнего и дальнего света
• Габаритные фонари
• Индикатор направления движения
• Переднее освещение
• Освещения навесного оборудования
• Боковые искатели
• Выгрузной шнек
• Задние фары
• Боковые капоты
• Сход, решетный стан, зерновой бункер
• Управл. мост
• Моторный отсек
• Ящик для инструмента
• Освещение лестницы
• Освещение заправочной горловины

Работа на переделе производительности.

CEMOS AUTOMATIC самостоятельно находит оптимальные настройки для каждого поля.

• Значительное облегчение работы механизаторов
• Увеличение производительности и высочайшая чистота зерна
• Увеличение эффективности использования топлива
• Отсутствие сбоев из-за неправильных настроек
• Эффективное снижение затрат и трудоемкости работы

CEMOS AUTO THRESHING.

Система автоматически регулирует зазор деки и скорость барабанов, а также положение остеотделяющей планки и заслонок деки. В фоновом режиме она постоянно тестирует различные параметры для оптимизации производительности и использует эти данные

• GRAIN QUALITY CAMERA
• GRAINMETER
• QUANTIMETER
• Датчик CRUISE PILOT
• Контроль пропускной способности, сепарация остаточного зерна и очистка

CEMOS AUTO CLEANING.

CEMOS AUTO CLEANING регулирует очистку зерна с помощью таких параметров, как частота вращения вентилятора, зазоры верхних и нижних решет

CEMOS AUTO SEPARATION.

С помощью CEMOS AUTO SEPARATION новый LEXION постоянно оптимизирует сепарацию остаточного зерна, при этом он автоматически адаптирует частоту вращения ротора и положение заслонок ротора к изменившимся условиям уборки.

Анализ производительности CEMOS.

LEXION держит вас в курсе потенциальных возможностей оптимизации — гораздо точнее, чем механизатор может контролировать вручную. Факторы, которые наиболее сильно ограничивают пропускную способность, отображаются постоянно:

• Максимальная загрузка двигателя
• Максимальное количество материала в наклонной камере
• Нагрузка на систему обмолота
• Потери при сепарации
• Потери при очистке
• Предельное значение объема массы на домолот

Ручная оптимизация со стороны механизатора требуется только изредка. CEMOS AUTOMATIC постоянно оптимизирует все настройки.

CRUISE PILOT регулирует темп.

Оптимальная скорость сбора урожая повышает эффективность кампании. В зависимости от нагрузки на двигатель, Cruise PILOT автоматически регулирует его. Вы можете выбрать одну из трех стратегий:

• Tempomat: работа с постоянной скоростью
• Мощность: работа с максимальной производительностью
• Производительность: работа с максимальной производительностью с учетом потерь

AUTO SLOPE выполняет очистку на склонах.

Холмистые поля являются проблемой для очистки зерна. При движении вверх по склону частоту вращения вентилятора необходимо уменьшить, а при движении вниз — увеличить. AUTO SLOPE управляет частотой вращения вентилятора и открытием решет в зависимости от продольного наклона.

• Увеличение производительности и снижение потерь на склонах
• Производительность очистки всегда остается стабильной
• Поток растительной массы в системе очистки поддерживается
• Это облегчает работу механизатора на пересеченной местности

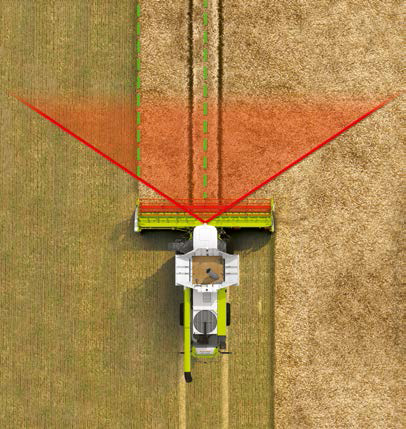

LASER PILOT для левой кромки.

Электронно-оптический датчик LASER PILOT с помощью световых импульсов сканирует левый край между скошенным и не скошенным полем и автоматически направляет LEXION вдоль левого края. LASER PILOT складывается и доступен для левой стороны жатки.

• Теперь не нужно складывать и раскладывать датчики перед работой и после нее
• Вам не нужно выполнять калибровку
• Используя кнопки на рычаге управления, вы можете активировать три режима автопилота: вдоль правого или левого края или вдоль технологической колеи

GPS PILOT с несравненной точностью управления.

Спутниковая автоматическая система управления CLAAS стационарно интегрирована в машину и поддерживает механизатора при выполнении всех работ, которые требуют высочайшей точности движения по колее.

• Активное задействование гидравлики руля
• Точное движение по полю на любой скорости
• Даже в тумане или в темное время суток
• Корректирующие сигналы, отвечающие любым требованиям к точности

Терминал S7 для GPS.

• Сенсорный экран 7" с высоким разрешением
• Управление системой параллельного вождения или системой автопилота на базе GPS
• USB-порт для обмена и управления данными
• Управление базовыми линиями, SECTION VIEW и AUTO TURN в стандартной комплектации
