Тюкові прес-підбирачі CLAAS | QUADRANT 5300. Ваші переваги.

  • 46 ходів поршня в хвилину
  • Камера попереднього пресування з гідрокеруванням
  • ROTO FEED, ROTO CUT, FINE CUT або SPECIAL CUT
  • Камера попереднього пресування з гідрокеруванням
  • Шість нових високопродуктивних вузлов'язачів

CLAAS QUADRANT 5300

  1. Підбирач 2,35 м з системою PFS
  2. Безступінчатий гідравлічний реверсивний живильник, по додатковому замовленню
  3. Ріжучий апарат з ROTO CUT (25 ножів), FINE CUT (51 ніж) і SPECIAL CUT (180 ножів)
  4. Висувний ріжучий апарат з груповим підключенням ножів
  5. Камера попереднього пресування з гідрокеруванням
  6. 46 хід поршня в хвилину
  7. Посилений канал пресування із збільшеною на 40 см довжиною
  8. Автоматичне регулювання тиску (APC)
  9. Шість нових високопродуктивних вузлов'язачів
  10. Контроль вузлов'язача (KM) опціонально
  11. Управління ISOBUS через COMMUNICATOR II або систему EASY on board

CLAAS QUADRANT 5300
Системі FINE CUT 15 років. Режущій апарат FINE CUT, який був представлений в 2001 році, постійно розвивається далі. Сьогодні він містить 51 ніж, які можна підключити групами в 13, 25, 26 і 51 на вибір.
CLAAS QUADRANT 5300

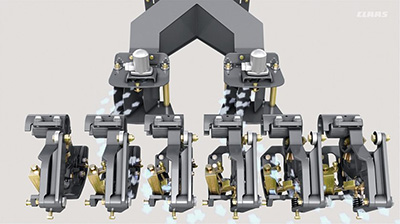

НОВИНКА: нове покоління вузлов'язачів з активним очищенням повітрям TURBO FAN. Нове покоління легендарних вузлов'язачів CLAAS переконує високою надійністю, простотою конструкцією. Вони зроблені спеціально для шпагату QUADOTEX. Відмінна якість корму, так як гарантується відсутність обрізків шпагату. Постійний контроль наявності шпагату і ув'язки.
CLAAS QUADRANT 5300
Канал пресування довжиною 3,80 м
CLAAS QUADRANT 5300
Автоматичне регулювання тиску пресування

CLAAS QUADRANT 5300

  • Ширина 2,35 м (2,15 м між зубами)
  • Адаптація до будь-яких жаток комбайнів і валкоутворювачів
  • Оптимальний огляд підбирача з кабіни для простої адаптації до швидкості руху

Переваги

  • Використання потужності машини на 100%
  • Висока продуктивність в будь-яких умовах
  • Комфортне водіння завдяки широкому підбирачу

CLAAS QUADRANT 5300

CLAAS QUADRANT 5300

  • Копіювальні колеса розташовані перед підбирачем
  • Просте регулювання висоти підбирача без інструменту
  • Два роликових притискачі для рівномірної подачі навіть при нерівномірному валку
  • Транспортна ширина менше трьох метрів за рахунок складних копіювальних коліс

Переваги

  • Завжди правильна висота для оптимального підбору
  • Захист підбирача навіть на неоднорідному грунті
  • Підвищена продуктивність і покращена форма тюка при нерівномірному валку

CLAAS QUADRANT 5300

  • Чотири планки пальців U-подібної форми
  • 18 подвійних пальців на ряд
  • Поліпшене керування граблинами підбирача завдяки U-подібному профілю
  • Відкрита дугоподібна форма для утоплення пальців і передачі кормової маси
  • Висока швидкість обертання 154 об / хв (1)
  • Для доступу до швидкозатискного пристосування не потрібно відкривати кришку граблин (2)CLAAS QUADRANT 5300

CLAAS QUADRANT 5300

Переваги

  • Збільшений термін служби пальців граблин
  • Покращене захоплення маси
  • Збільшений термін служби підбирача

PFS POWER FEEDING SYSTEM 2,35 м (опціонально RF, серійно RC / FC / SC)

  • Великий діаметр шнека для поліпшеного стягування кормової маси з 2,35 на ширину 1,20 м
  • Шнек PFS з амортизацією для компенсації нерівностей
  • Примусова подача глибоко в ротор завдяки лопаток

Переваги

  • Рівномірний потік кормової маси навіть на краю поля
  • Комфортне водіння

CLAAS QUADRANT 5300

  • Запобіжна муфта з високим моментом відключення
  • Швидкість обертання: 228 об / хв

Переваги

  • Швидке і зручне включення з кабіни
  • Підвищення продуктивності на 20%

CLAAS QUADRANT 5300

  • Підбирач, задній роликовий притиск і система PFS з гідравлічним приводом
  • Мінливе регулювання швидкості в залежності від типу кормової маси і розміру валка в діапазоні 200-260 об / хв
  • Збільшення швидкості PFS на 14% в порівнянні з механічною системою PFS

Переваги

  • Можливість регулювання швидкості в залежності від властивостей кормової маси
  • Зниження частоти обертання для мінімізації втрат зеленої маси
  • Збільшення продуктивності за допомогою гідравлічного підбирача

CLAAS QUADRANT 5300

  • Можливість реверсування підбирача, PFS і роликових притисків з кабіни
  • Два гідравлічних циліндра піднімають роликові притиски під час реверсування PFS

Переваги

  • Швидкий повторний запуск після несподіваної зупинки
  • Більш комфортне водіння
  • Зручність управління навіть при роботі з максимальною продуктивністю
  • Покращене відкриття для спрощеного реверсування компонентів підбирача

CLAAS QUADRANT 5300

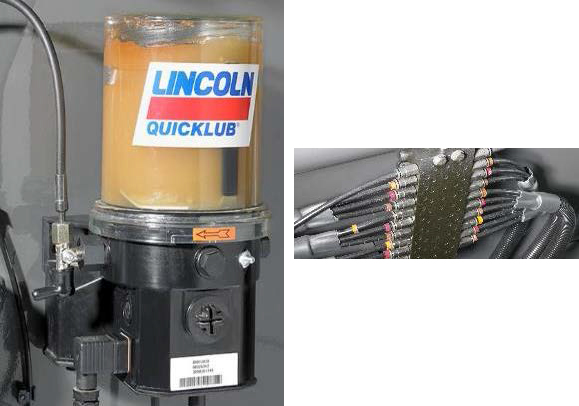

  • Автоматичне змащення ланцюгів підбирача
  • Обсяг бака 3 л
  • Вбудований сітчастий фільтр в лінії всмоктування для видалення забруднень з контуру
  • Регулювання подачі мастила за допомогою ексцентрика (8 положень)
  • Ланцюг головного приводу посилена з ¾ "до 1"

Переваги

  • Швидке і економічне техобслуговування
  • Збільшений термін служби ланцюга

CLAAS QUADRANT 5300

  • Подовжені лопатки підбирача для поліпшеної подачі кормової маси в ротор

Ротор QUADRANT

  • Діаметр 500 мм
  • Зіркоподібний ротор з 4 наконечниками товщиною 8 мм кожний
  • Висока швидкість обертання 180 об / хв
  • Скребки між пальцями, приварені до рами

Переваги

  • Безперервний потік рослинної маси
  • Максимальний і рівномірний потік рослинної маси завдяки зіркоподібним ротора з 4 наконечниками
  • Примусова подача



  • Унікальна особливість: подача за допомогою ротора в серійній комплектації
  • Здвоєні зірочки з чотирма наконечниками товщиною 8 мм
  • 180 об / хв
  • Краще, ніж прес-підбирач
  • Рухаючись момент обертання на 15% вище в порівнянні з машинами з ROTO FEED
  • У машинах з системами ROTO CUT і FINE CUT на 12% вище

Переваги

  • Ротор подає кормову масу глибоко в камеру попереднього пресування
  • Оптимізований потік рослинної маси
  • Покращена якість кормової маси
  • Висока продуктивність

CLAAS QUADRANT 5300

ROTO CUT

  • Швидкість 18 000 різів/хв за допомогою 25 ножів
  • 6, 12, 13, 25 ножів для теоретичної довжини зрізу 180, 90, 45 мм
  • Перемикання груп ножів: 0, 6, 12, 13, 25 ножів
  • Активація / деактивація ножів з кабіни

Переваги

  • Відмінна якість подрібнення завдяки швидкості 18 000 різів / хв
  • Зірочкоподібне розташування ротора забезпечує високу продуктивність і чудову якість різання

CLAAS QUADRANT 5300



FINE CUT

  • 51 ніж, тільки в CLAAS
  • Перемикання груп ножів: 0,12, 13, 26, 51 або 0, 12, 25, 26, 51 ніж
  • 36 720 різів за хвилину завдяки зіркоподібним роторам з 4 наконечниками
  • Автоматичний цикл очищення ножів дозволяє піднімати і опускати ножі кожні 10 хвилин

Переваги

  • Відмінна якість зрізу
  • Висока продуктивність ротора

CLAAS QUADRANT 5300

  • Відмінна придатність для підстилки завдяки високій вбиральній здатності
  • Підвищена гігієнічність, особливо для утримання птиці
  • Скорочення смертності до 100-го дня життя завдяки зменшеному споживанню соломи
  • Зменшення засмічення щілин

SPECIAL CUT: подрібнювач соломи з 180 ножами

  • 90 ножів на спіралеподібному роторі з частотою обертання 3000 об / хв
  • Гарне копіювання рельєфу (до 500 мм) для використання машини без подрібнювача

Переваги

  • Чудова якість зрізу завдяки швидкості обертання 3000 об / хв
  • Швидкий демонтаж за 15 хвилин
  • Спрощення маневрування завдяки чотирьом транспортним роликам

CLAAS QUADRANT 5300

  • Бічний привід з ременем POWERBAND
  • Очищення вузлов'язача і дишла стисненим повітрям

Переваги

  • Гнучкість

CLAAS QUADRANT 5300

Захист ножів

  • Підвищена якість зрізу завдяки двом посиленим пружинам на кожному ножі
  • Пропонуються 25 або 51 допоміжний ніж
  • Підвищена безпека завдяки подвійним пружинам

Переваги

  • Зниження зносу і ймовірності пошкодження ножів
  • Окремий рух ножів для поліпшення якості зрізу
  • 2 пружини гарантують подвоєний термін служби ножів

CLAAS QUADRANT 5300



Ножі

  • Ножі розроблені й оптимізовані для QUADRANT
  • Агресивна заточка ножів
  • Нові ножі посилені в нижній частині
  • Хороший зріз по всій довжині ножа
  • Мінімальна витрата енергії
  • Подвійна термічна обробка для збільшеного терміну служби

Переваги

  • Чудова якість зрізу

CLAAS QUADRANT 5300



Ріжучий механізм з висувним ящиком

  • Можливість складання та розкладання ножів з кабіни
  • Швидка заміна ножів
  • Зручний доступ для обслуговування і очищення
  • Шухляда встановлена на 12 підшипниках для простого висування
  • Менше скупчення кормової маси на столі ріжучого механізму
  • Цикл очищення спрощує рух ножів з COMMUNICATOR

Переваги

  • Невеликі витрати на ТО
  • Просте відключення ножів
  • Захист від передчасного зносу ножів

CLAAS QUADRANT 5300

Лоток, що опускається (ROTO CUT, FINE CUT)

  • Відсутність механічних напружень на приводі
  • Помилки управління виключаються

Переваги

  • Швидкий перезапуск після засмічення
  • Незрівнянний комфорт роботи

CLAAS QUADRANT 5300



ROTO CUT: покращена якість зрізу

  • Висока щільність рулонів
  • Покращена ферментація силосу в рулонах
  • Зменшення кількості рулонів на гектар
  • Просте транспортування рулонів
  • Скорочення витрат (транспортування і обмотка)
  • Покращене змішування кормів
  • Прискорена підготовка раціону в кормозмішувачі
  • Менше залишків корму, який жуйні тварини не їдять
  • Покращена інтеграція в кормову масу

CLAAS QUADRANT 5300



CLAAS QUADRANT 5300

Керована робота

  • Камера попереднього пресування великого обсягу
  • 2 ходи подаючої граблини на один хід поршня
  • 3 налаштування з кабіни за допомогою COMMUNICATOR

Переваги

  • Висока щільність
  • Чудова форма рулонів
  • Просте налаштування за допомогою терміналу управління

CLAAS QUADRANT 5300

  • Гідравлічні циліндри з двох сторін для маленького циклу
  • При виконанні великого циклу одна сторона заблокована для зміни кінематики подаючої граблини
  • Збільшена поршнева тяга камери попереднього пресування (30 мм в порівнянні з 24 мм раніше)

Переваги

  • Збільшена щільність тюків
  • Покращена форма рулонів
  • Просте управління за допомогою COMMUNICATOR

CLAAS QUADRANT 5300

  • Можливість гідравлічної регулювання камери попереднього пресування за величиною валка з кабіни трактора

Переваги

  • Ідеальна форма тюків при будь-яких типах рівномірних і нерівномірних валків
  • Підвищена продуктивність

Приводи з інтерактивною системою безпеки

Захист при засміченні подаючої граблини:

1. Спрацювання обмежувача муфти подаючої граблини
2. Підбирач і ротор зупинені
3. Повідомлення механізаторові про перевантаження на COMMUNICATOR / OPERATOR

CLAAS QUADRANT 5300

Робота з інтерактивним захистом (Захист при засміченні)

  • Простий перезапуск при низькій швидкості без надмірного навантаження на захоплення
  • Перезапуск пресування без необхідності залишати кабіну трактора
  • Оптимізація продуктивності пресування і не маючий собі рівних комфорт для механізатора

CLAAS QUADRANT 5300

Система вузлов'язача Cormick (петлевий вузлов'язач, або також одинарний вузлов'язач) формує навколо вузла подвійну петлю. Такий вид вузла, як і вузол вузлов'язача Deering (також званого подвійним), більш міцний. Крім того, вузлов'язач Cormick позбавлений шкідливих залишків шпагату.

CLAAS QUADRANT 5300



Одинарний вузлов'язач CLAAS

  • Відсутність шкідливих залишків шпагату зберігає здоров'я тварин
  • Одинарний вузлов'язач, тобто один цикл обв'язування на тюк
  • Ідеальна синхронізація за рахунок прямого приводу через карданний вал знижує знос
  • Просте регулювання і техобслуговування вузлов'язача

CLAAS QUADRANT 5300


  • Розкриття вузлов'язального гачка збільшено з 29 до 44 мм
  • Новий, більш товстий профільований язичок вузлов'язача
  • Вигнутий сегмент вузлов'язального гачка для надійного ведення обв'язувального матеріалу

Переваги

  • Покращена адаптація до більш товстого шпагату
  • Надійне захоплення шпагату вузлов'язальним гачком
  • Простий викид вузла за допомогою профільованого язичка

CLAAS QUADRANT 5300



  • Збільшений кут затискної пластини шпагату
  • Нова форма для кращого ведення шпагату
  • Зажимная пластина і затискне колесо шпагату видозмінені для кращого утримування шпагату

Переваги

  • Покращена адаптація до більш товстому шпагату
  • Збільшений термін служби завдяки загартованим деталям
  • Надійна ув'язка

CLAAS QUADRANT 5300



CLAAS QUADRANT 5300

  • Рух голок здійснюється з диференціальним передавальним числом
  • Монтаж - опускання голок виконується за допомогою ексцентрикового механізму.
  • Примусове опускання голок знижує ймовірність зіткнення з поршнем

Переваги

  • Розташування голок в узловязателе оптимізовано для надійного зв'язування.
  • Підвищена надійність зв'язування вузла.
  • Запобігання зіткнень голок з поршнем, наскільки можливо.

CLAAS QUADRANT 5300

  • Ріжок для активного пресування і склеювання
  • Відкриваються тільки голки

Переваги

  • Ідеальна якість шпагату з перших ходів поршня
  • Висока надійність обв'язування

CLAAS QUADRANT 5300



CLAAS QUADRANT 5300

  • Система очищення вузлов'язача TURBO FAN з гідравлічним приводом
  • Швидкість потоку повітря 140 км / год
  • Гідравлічний насос приводу дишла
  • 2 електродвигуни для оптимального управління потоком активного повітря

Переваги

  • Не схильний до зносу гідравлічний привід
  • Оптимальне очищення завдяки розподільнику повітря

CLAAS QUADRANT 5300



Система контролю вузлов'язача (опція)

  • Система контролю вузлов'язача
  • Датчик контролює наявність шпагату у вузлов'язачі для забезпечення надійного обв'язування
  • У разі збою при обв'язуванні COMMUNICATOR подає звуковий сигнал
  • Відображення окремих вузлов'язачів за номерами (1,2,3,4,5,6)

Переваги

  • Негайне виявлення помилок для швидкого реагування в разі збою
  • Покращений контроль під час обв'язки підвищує комфорт при русі

CLAAS QUADRANT 5300



  • Вміщує 24 котушки зі шпагатом (11,5 кг)
  • Світлодіодне освітлення блоку шпагату
  • Пилонепроникний блок шпагату

Переваги

  • Комфортне обслуговування навіть в нічний час
  • Підвищення комфорту роботи завдяки чистоті шпагату
  • Одинарні вузлов'язачі знижують витрату шпагату

CLAAS QUADRANT 5300



  • 120 x 90 см
  • Довжина каналу 3,81 м
  • 46 ходів поршня в хвилину
  • + 8% в порівнянні з QUADRANT 3300

Переваги

  • Висока щільність
  • Просте транспортування
  • Покращена форма рулонів

CLAAS QUADRANT 5300


  • Система пресування з 6 гідравлічними циліндрами
  • 200 бар на кінці каналу
  • Виштовхувач тюків з 5 рядами зубів для розвантаження каналу

Переваги

  • Висока щільність пресування
  • Полегшене транспортування і використання тюків
  • Відмінна форма тюків при будь-яких умовах

CLAAS QUADRANT 5300

Робоче меню

При необхідності механізатор може створити власне меню

Дві можливості:

1. Персоналізоване меню

2. Класичне меню

Переваги

  • Персоналізований екран відповідно до потреб користувача
  • Оптимальне розташування системи управління машиною
  • Проста навігація по різним меню

CLAAS QUADRANT 5300

Доступна інформація в робочому меню:

  • Поточний тиск пресування
  • Зміна довжини тюків
  • Розмір пакета
  • Число ходів поршня
  • Індикація вологості
  • Натяг шпагату у вузлов'язачі у відсотках
  • Число ходів подаючої граблини на хід поршня

CLAAS QUADRANT 5300

  1. Індивідуальне робоче меню
  2. Поточний тиск пресування
  3. Зміна довжини тюків
  4. Розмір пакета
  5. Індикація зліва / справа
  6. Кількість ходів поршня в хвилину
  7. Середній діаметр останніх трьох упаковок
  8. Датчик скидання тюків
  9. Активація індикації ножів або автоматичного регулювання тиску пресування

CLAAS QUADRANT 5300

  1. Управління ріжучою основою
  2. Активація / деактивація ножів
  3. Реверсування гідравлічного підбирача
  4. Тиск пресування в каналі
  5. Ручна обв'язка
  6. Скидання довжини тюка
  7. Наступне меню (меню налаштувань)
  8. Номер клієнта

CLAAS QUADRANT 5300

Меню налаштувань

  • Тиск пресування
  • Довжина тюка
  • Попереднє налаштування автоматичної гідравлічної камери попереднього пресування (середній, маленький валок)
  • Автоматичне регулювання тиску пресування і якості шпагату, налаштування інтервалів мастила
  • Швидкість підбирача

Автоматичне регулювання тиску пресування

  • Налаштування щільності (від 10 до 100%)
  • Налаштування в залежності від якості шпагату (від 1 до 10)
  • Автоматичне регулювання тиску пресування без втручання механізатора

Переваги

  • Налаштування щільності і якості шпагату дозволяє домогтися найкращих результатів щодо якості
  • Простота управління навіть для недосвідчених механізаторів
  • Рівномірний вага тюків

Робоча меню

  • Довжина тюка
  • Поточний тиск пресування і його регулювання
  • Число ходів поршня
  • Лічильник тюків для кожного клієнта
  • Лічильник тюків в день
  • Активація ножів
  • Управління ріжучим підставою

Переваги

  • Простота управління
  • Інтуїтивно зрозуміле управління і ергономічність
  • Клавіатура з підсвіткою

  • Контроль узловязателя
  • Меню помилок
  • Підбирач, ротор, частота обертання подаючої граблини
  • Установка довжини тюків
  • Налаштування інтервалу мастила

20 клієнтських лічильників:

  • Загальна кількість тюків
  • Кількість нарізаних тюків
  • Кількість робочих годин машини

Переваги

  • Просте виставлення рахунків клієнтам
  • Однозначна ідентифікація клієнта

  • Управління машиною за допомогою планшета
  • Скачування програми через App-Store
  • Додатковий термінал ISOBUS не потрібно
  • WLAN - з'єднання по бездротовому інтерфейсу
  • Постійний доступ до додаткових даних: погода, робочі дані, пошта, календар і ін.
  • В майбутньому управління підприємством, логістику, навігацію та ін. можна буде здійснювати за допомогою смартфонів і планшетів

CLAAS QUADRANT 5300



Зчіпний пристрій:

  • Регульоване дишло
  • Можлива верхня або нижня зчіпка
  • Зчіпна куля Scharmüller K80 (опція)

Переваги

  • Різноманітні можливості зчеплення
  • Висока вантажопідйомність
  • Зручне зчеплення завдяки гідравлічній опорі

CLAAS QUADRANT 5300

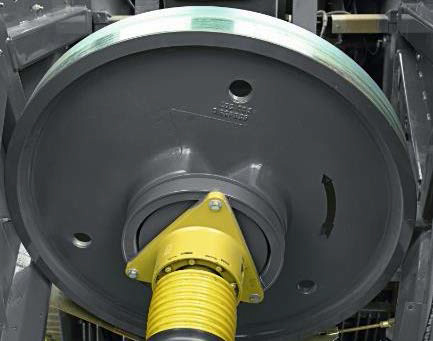

Маховик

  • Великий діаметр для збільшеної вантажопідйомності
  • Шасі на клепаних з'єднаннях
  • Єдина концепція для всіх моделей QUADRANT
  • Новий зрізний болт

Переваги

  • Зручний і плавний привід
  • Висока продуктивність навіть при нерівномірному валку
  • Збільшення терміну служби компонентів

CLAAS QUADRANT 5300



Інтерактивна безпека

  • Привід подає грабліни через ротор без ланцюгів, тільки з редуктором і валом відбору потужності для синхронізації приводу
  • Тільки 2 ланцюга для приводу підбирача і POWER FEEDING SYSTEM

Переваги

  • Комфортна робота завдяки муфті, ротора і подаючої граблини
  • Кутовий редуктор для зменшення втрати потужності і вібрації
  • Відсутність ланцюга на головному редукторі для 100% синхронізації приводу, зручності і економічності обслуговування

CLAAS QUADRANT 5300

Редуктор

  • Тільки у CLAAS: проміжний редуктор.
  • Для лінійного приводу, з дуже низьким рівнем зносу
  • Редуктор, що працює в масляній ванні

Переваги

  • Довгий термін служби валу відбору потужності
  • Мінімальна потреба в технічному обслуговуванні і інтервал мастила 100 годин
  • Знижений рівень вібрації продовжує термін служби компонентів

CLAAS QUADRANT 5300



Електричне централізоване змащування

  • Налаштування інтервалу мастила за допомогою терміналу управління OPERATOR / COMMUNICATOR
  • Змащувана кульова зчіпка і здвоєна керована вісь
  • Кількість мастила регулюється з урахуванням потреби в ній
  • Щоденне змащування тільки 10 ніпелів (графік змащування, керівництво по експлуатації, інтервал 10 год)

Переваги

  • Висока надійність
  • Зменшення обсягу щоденного техобслуговування

CLAAS QUADRANT 5300



CLAAS QUADRANT 5300


Динамічні картинки прес-підбирача CLAAS QUADRANT 5300

Відео CLAAS QUADRANT 5300
