Кормозаготовительная техника CLAAS | Ворошитель VOLTO. Преимущества.

  • Равномерное распределение: концепция распределения потока массы MAX SPREAD для всех ворошителей VOLTO серии MAX SPREAD и в моделях VOLTO 80 и 60 компакт-класса
  • Не требующая техобслуживания система передач благодаря пальцевой муфте PERMALINK
  • CKL: больше комфорта во время работы благодаря силовой тяге CLAAS
  • Точное следование рельефу почвы благодаря дополнительному копирующему колесу
  • Чистые края участка и равномерное высыхание растительной массы благодаря фартуку ограничения разбрасывания

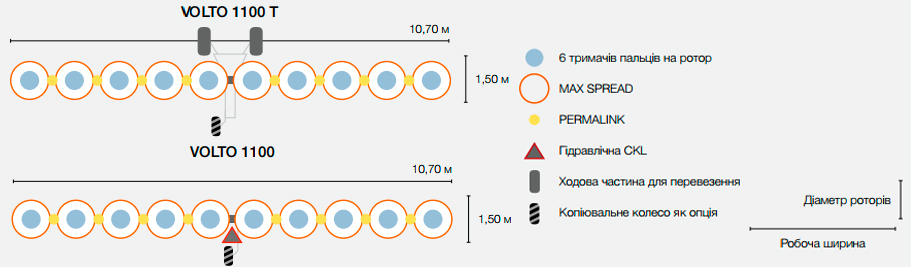

Широкозахватный ворошитель с шириной захвата 13 м

  1. Максимальная производительность: 10 больших роторов (диаметр: 1,70 м) с 7 разбрасывающими граблинами каждый
  2. Транспортное шасси с допуском до 50 км/ч
  3. Не требующая техобслуживания закрытая коробка передач с постоянной смазкой
  4. PERMALINK для полной передачи усилия во всех положениях
  5. Изменение угла захвата без использования инструментов (12° или 16°)
  6. Эластичные пружинные пальцы с пятью витками
  7. Гидравлически складывающийся фартук ограничения разбрасывания на краях поля
  8. Боковые габаритные фонари
  9. Синхронный останов обеих половин ворошителя при наезде на препятствие

Превосходная концепция распределения потока массы.

MAX SPREAD.

Концепция распределения потока массы MAX SPREAD отличается тангенциальным расположением пальцев. Геометрия с отклонением назад на угол 29,3° обеспечивает существенные улучшения распределения потока массы. Это повышает скорость работы, улучшает рисунок разбрасывания и обеспечивает крайне бережную обработку кормовой массы.

Подходящая модель для любых нужд.

Компактная серия.

Компактные ворошилки VOLTO от CLAAS предназначены, прежде всего, для малых и средних предприятий, которые самостоятельно организуют кормозаготовку. Рабочая ширина от 4,50 до 7,70 м распределяется между четырьмя, шестью или восемью роторами, поэтому эта серия отлично подходит для небольших тракторов. Компактная конструкция и небольшая масса делают их хорошо пригодными и для работы на склонах.



Конструкция. 100% – стабильность и надежность, 0% – затраты на обслуживание.

PERMALINK – минимизация техобслуживания.

Передача мощности в машине VOLTO осуществляется посредством запатентованной пальцевой муфты PERMALINK. Она совершенно не требует техобслуживания и обеспечивает надежный привод в любых рабочих ситуациях. Кроме того, ее можно складывать под углом до 180°, что является важной предпосылкой для компактности при транспортировке.

Привод, не требующий регулярного смазывания.

Все машины VOLTO серии MAX SPREAD оснащены герметичным приводом роторов, который не требует регулярного смазывания. В сочетании с пальцевой муфтой PERMALINK приводная система вплоть до карданного вала не нуждается в техобслуживании. Одновременно с этим герметичное уплотнение предотвращает загрязнение кормовой массы смазочными материалами.

Устойчивость.

Необходимую прочность при работе VOLTO обеспечивают массивные четырехгранные трубы. Толщина их стенок составляет 8 мм, и они повернуты на 45°. В машинах VOLTO компакт-класса рамы выполнены из массивных труб круглого сечения. За счет этого компенсируются усилия на изгиб и гарантируется эксплуатационная безопасность. Кроме того, массивные литые шарниры с двухсрезным соединением тоже демпфируют усилия, воздействующие на раму.

Прочность.

Максимальные усилия при ворошении воздействуют на разбрасывающие консоли. Поэтому они изготовлены из жестких на скручивание труб. Разбрасывающие консоли свинчены с дисковыми роторами и, кроме того, стабилизированы с помощью опорного кольца с углублениями.

В зависимости от модели VOLTO может иметь диаметр ротора 1,30 м, 1,50 м или 1,70 м, и, соответственно, пять, шесть или семь граблин.

Точное следование рельефу почвы.

Для точной адаптации к рельефу почвы, оптимального воздействия на почву и плавного хода даже на высокой скорости работы используются широкие камерные шины. Специальные элементы защищают их от нежелательного наматывания массы.

Точная адаптация к рельефу почвы.

Оптимизированная адаптация к рельефу почвы независимо от движения трактора имеет важное значение, прежде всего, для работы на неровной местности. Эта возможность обеспечивается с помощью дополнительного копирующего колеса, которое адаптирует VOLTO к рельефу почвы. С его помощью можно без инструментов настраивать желательную рабочую высоту. Так можно избежать врезания зубьев в дернину и повысить качество кормовой массы за счет снижения содержания сырой золы.

Аккуратная работа в поле.

Чтобы сделать работу максимально комфортной, машины, предназначенные для навешивания на трехточечную навеску, оснащены силовой тягой CLAAS (CKL). Она обеспечивает плавный выход из поворотов и предотвращает накат машины на трактор при движении под гору. Во время подъема CKL автоматически центрирует машину. Чувствительность силовой тяги можно регулировать.

Комфорт на дороге.

Во время транспортировки силовая тяга CLAAS переносит вес машины на нижнюю тягу трактора. Это разгружает несущую раму и обеспечивает автоматическую фиксацию машины при транспортировке. Кроме того, центр тяжести смещается ближе к трактору, что также способствует удобству и безопасности транспортировки. Дополнительную безопасность на дороге обеспечивают предупреждающие знаки и световые приборы.


Захват массы.


Улучшение ценности корма.

Для заготовки высококачественного корма необходимо равномерное подвяливание растительной массы. Поэтому пальцы граблин ворошилок VOLTO имеют одинаковую длину. Они обеспечивают послойный захват и перемешивание кормового материала. Благодаря этому скошенная масса равномерно распределяется на поле, что обеспечивает ее быстрое высыхание.

Слой за слоем.

Благодаря послойному захвату внутренние и наружные пальцы имеют равномерную нагрузку. Это значительно увеличивает срок их службы. Если требуется их замена, то подходящие запасные части всегда имеются на складе. За счет одинаковой длины пальцев можно использовать их для обоих направлений вращения ротора.

Безопасная работа.

Для снижения нагрузки пружины имеют пять витков. При диаметре 9,5 мм они являются достаточно прочными, обеспечивая равномерное распределение. Для защиты животных и последующих уборочных машин каждая граблина имеет защиту от утери при изломе. Больше того, благодаря трапециевидной форме предупреждается наматывание кормового материала на граблину.

Быстрая настройка.

Для адаптации машины к рабочим условиям угол разбрасывания можно регулировать в диапазоне от 12° до 18° в зависимости от модели. Кроме того, зубья можно отклонить вперед или назад на 7°. Таким образом можно точно настроить желаемый рисунок разбрасывания.

Чистая работа.

Устройство предотвращения разброса корма по краю поля обеспечивает равномерное высыхание убранной массы даже по краям поля. Посредством поворота фартука ограничения разбрасывания на краях поля на рабочем участке ограничивается траектория полета кормового материала, и он остается там, где ему место. Кроме того, работа выполняется с полной шириной захвата, и предотвращается опасное для машины наклонное положение ходовых колес. При использовании для сена фартук ограничения разбрасывания на краях поля также полезен. Его можно использовать в качестве маркировки для обозначения уже обработанных участков и предотвращения двойных переездов.

Более быстрая готовность.

При ворошении сена, в частности при выпадении ночной росы, целесообразно выполнять укладку минивалков в ночное время. Благодаря этому за ночь сено впитывает меньше влаги и сохнет быстрее. Для этого используется редуктор для укладки валков в ночное время, который уменьшает частоту вращения роторов на 1/3. Таким образом растительная масса укладывается в несколько маленьких валков.

Простой разворот.

В положении на краю поля поднимите машину над уже обработанными участками. Для этого подходит функция для переезда борозд или для движения задним ходом.

Все компоненты согласованы.

Для навешивания на различные типы тракторов машины VOLTO имеют несколько отверстий для верхней тяги. При использовании копирующего колеса верхняя тяга движется в продольном отверстии, чтобы обеспечить свободную адаптацию к рельефу почвы независимо от положения трактора.

Быстрая смена.

Расцепка машины VOLTO выполняется очень быстро. Опора обеспечивает устойчивое положение машины. Карданный вал и гидравлические шланги укладывают в предусмотренные для них кронштейны. Для экономии пространства все модели хранятся в положении для транспортировки.


Концепция распределения массы MAX SPREAD.

Превосходно.

Концепция распределения потока массы MAX SPREAD отличается тангенциальным расположением пальцев. Геометрия с отклонением назад на угол 29,3° обеспечивает существенные улучшения распределения потока массы. Это повышает скорость работы, улучшает рисунок разбрасывания и обеспечивает крайне бережную обработку кормовой массы.


Более широкий захват массы.

Благодаря тангенциальной геометрии, которой отличается концепция распределения потока массы MAX SPREAD, пальцы всегда находятся в направлении движения или поперек него. Этим данная концепция отличается от обычной геометрии, в которой на половине области подборки пальцы действуют против направления движения, ограничивая скорость перемещения вперед. По сравнению с этим пальцы системы MAX SPREAD на 33% дольше движутся в направлении движения или поперек него. Поэтому концепция MAX SPREAD позволяет работать на значительно более высоких скоростях или с более низкой частотой вращения двигателя.

Бережная передача.

В работе пальцы всегда находятся под прямым углом к убираемой массе, поэтому масса может отклоняться назад в направлении изгиба. По сравнению с традиционными системами это обеспечивает следующее преимущество: поток массы переходит между роторами практически по прямой линии. За счет этого при передаче обеспечивается больше места для убранной массы и создаются предпосылки для повышения пропускной способности и очень бережной обработки корма. Поэтому технология MAX SPREAD позволяет с низкой частотой вращения выполнять ворошение даже сильно облиствленных культур, например люцерны.

Более широкое разбрасывание.

Наклон пальцев назад на 29,3° положительно сказывается и на выгрузке массы. Как и отклоненные разбрасывающие лопатки разбрасывателя удобрений, также граблины более широко и более равномерно распределяют массу. Такой эффект усиливается пружиной пальца. За счет этого дополнительного импульса убранная масса распределяется по всей ширине.


Компактная серия.

Подходящая модель для любых нужд.

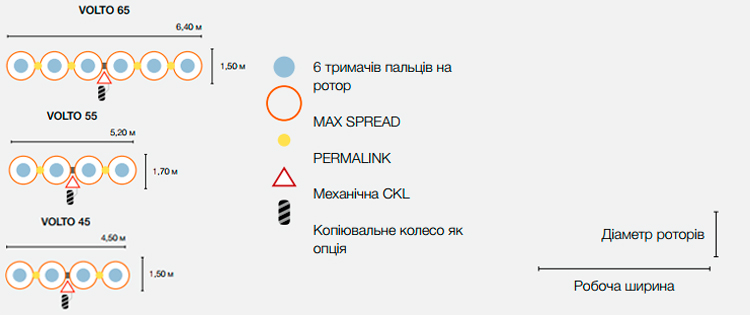

Компактные ворошители VOLTO от CLAAS предназначены, прежде всего, для малых и средних предприятий, которые самостоятельно организуют кормозаготовку. Рабочая ширина от 4,50 до 7,70 м распределяется между четырьмя, шестью или восемью роторами, поэтому эта серия отлично подходит для небольших тракторов. Компактная конструкция и небольшая масса делают их хорошо пригодными и для работы на склонах.

Продуманная техника.

Ворошилки VOLTO, в том числе компактные, оснащены пальцевой муфтой PERMALINK. Она обеспечивает стабильную передачу мощности. Модели, предназначенные для навешивания на трехточечную навеску, стабилизируются на поворотах и склонах с помощью силовой тяги CLAAS (CKL). Необходимую устойчивость при работе обеспечивает прочная рама и массивные соединительные трубы между роторами.

Более эффективное ворошение.

Широкие камерные шины ходовых колес эффективно компенсируют неровности почвы при движении ворошителя VOLTO. Дополнительное копирующее колесо (опция) обеспечивает адаптацию к рельефу почвы независимо от движения трактора. Дополнительный комфорт обеспечивают разбрасывающий фартук, функция подъема машины на краю поля и передача для ночного валкования.

Уменьшение размеров.

Пальцевая муфта PERMALINK обеспечивает компактность VOLTO в транспортном положении. Благодаря этому центр тяжести смещается близко к трактору. Кроме того, силовая тяга CLAAS переносит вес машины на нижние тяги. Это обеспечивает комфортную и безопасную транспортировку. Дополнительную безопасность обеспечивают предупреждающие знаки с подсветкой. После работы VOLTO паркуется в компактном транспортном положении. Крепления для карданного вала и гидравлических магистралей упрощают выполнение соответствующих операций.

MAX SPREAD в компактной серии.

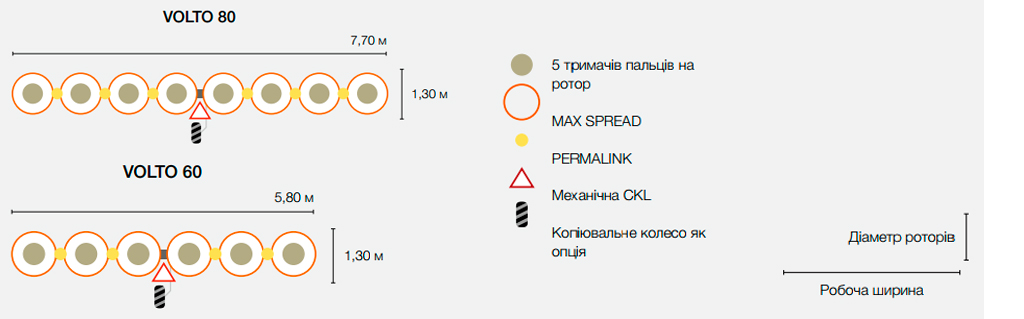

Новые ворошители VOLTO 80 и 60 с MAX SPREAD, рабочей шириной 7,70 или 5,80 м и восемью/шестью роторами идеально подходят для фермеров, которым нужно обрабатывать большие площади маленькими тракторами. Машину VOLTO можно практически мгновенно подготовить к работе: достаточно прицепить ее к трехточечной навеске.
