Рулонные пресс-подборщики CLAAS | VARIANT 470 / 450.

CLAAS VARIANT 470/450

Ваши преимущества.

  • ROTO FEED: равномерный поток растительной массы благодаря спиральному ротору
  • Простота в управлении с помощью OPERATOR
  • НОВИНКА: меньшие потери корма ROLLANT 470 благодаря использованию всего четырех ремней
  • Подходит для заготовки сухого материала, например сена, соломы и сенажа

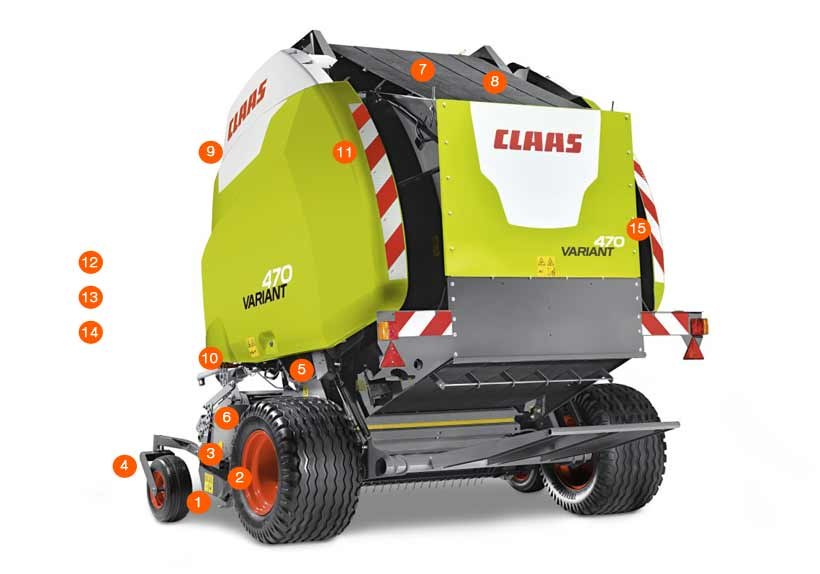

CLAAS VARIANT 470/450
  1. Подборщик 2,10 м
  2. Роликовый прижим
  3. Двойной роликовый прижим
  4. Маятниковые копирующие колеса подборщика или откидные маятниковые копирующие колеса подборщика
  5. Только у CLAAS: активный высокопроизводительный ротор с принудительным началом формирования рулонов
  6. ROTO FEED: спиральный ротор для равномерного потока массы
  7. Высокий крутящий момент привода со скоростью лент 3 м/с Четыре надежных, высокопрочных бесконечных ленты
  8. Covered Edge и система обвязки сеткой
  9. Новая направляющая пластина для обвязки шпагатом и сеткой
  10. Система регулирования плотности прессования
  11. Размер рулона и диаметр мягкой сердцевины регулируются из кабины
  12. Давление прессования и сжатия мягкой сердцевины регулируются из кабины
  13. COMMUNICATOR II / OPERATOR / технология EASY on board ISOBUS / терминал S10
  14. Емкость смазочной системы 6,30 л

Подборщик. CLAAS VARIANT 470/450

Запатентованная система обвязки.

Полностью переработанная направляющая пластина открыта только во время увязки. Она обеспечивает еще более надежную увязку.


Обвязка. CLAAS VARIANT 470/450

Экстраширокое обвязывание.

Запатентованный метод обвязки CLAAS Covered позволяет выполнять обвязку до самой кромки тюка, а с помощью CLAAS Covered XW — даже с перехлестом.

Привод. CLAAS VARIANT 470/450

Концепция привода VARIANT.

Благодаря уникальной концепции привода, которая позволяет ротору приводить в движение тюки, гарантируется оптимальная форма тюков. Благодаря этому можно прессовать больше тюков за час и повысить пропускную способность в любых условиях.

Терминалы управления. CLAAS VARIANT 470/450

Четыре терминала управления на выбор.

Машину можно оснастить одним из четырех различных терминалов управления: OPERATOR, COMMUNICATOR II, системой управления S10 и, конечно, EASY on board.


Подборщик и поток массы

Подборщик. CLAAS VARIANT 470/450

Такой производительностью подборки грех не воспользоваться.

  • Высокая производительность: управляемый подборщик шириной 2,10
  • (Складные) маятниковые копирующие колеса удерживают подборщик в колее
  • Идеальный поток растительной массы благодаря оптимизированному двойному роликовому прижиму
  • Хороший обзор подборщика позволяет управлять темпом работы
Подборщик. CLAAS VARIANT 470/450

Управляемый подборщик.

VARIANT от CLAAS стал первым на рынке рулонным пресс-подборщиком с шириной захвата 2,10 м. Не зря: высочайшая производительность и экстраординарные рабочие характеристики впечатляют и сегодня. Рабочую высоту подборщика можно регулировать без инструментов. Важным является интеллектуальное управление подборщиком, которое обеспечивает еще лучший поток растительной массы, особенно при заготовке коротких культур, и значительно увеличивает срок службы.

Подборщик. CLAAS VARIANT 470/450

Маятниковые копирующие колеса подборщика.

Независимо от того, какую ширину вы предпочитаете, подборщик равномерно разгружается и удерживается в колее благодаря большим маятниковым копирующим колесам. За счет этого даже на высоких скоростях и поворотах обеспечивается оптимальная адаптация к рельефу почвы и щадящее воздействие на дернину. Во всех моделях копирующие колеса регулируются по высоте без инструмента. Новый механизм складывания значительно повышает комфорт, поскольку маятниковые копирующие колеса подборщика больше не нужно демонтировать для транспортировки. Этот механизм доступен в качестве опции.

Ротор и ROTO FEED.

  • Для плотной сердцевины: ротор приводит рулоны в движение
  • Уплотнение сердцевины можно настроить из кабины
  • Ротор равномерно заполняет камеру прессования, тем самым обеспечивая переработку большего количества материала

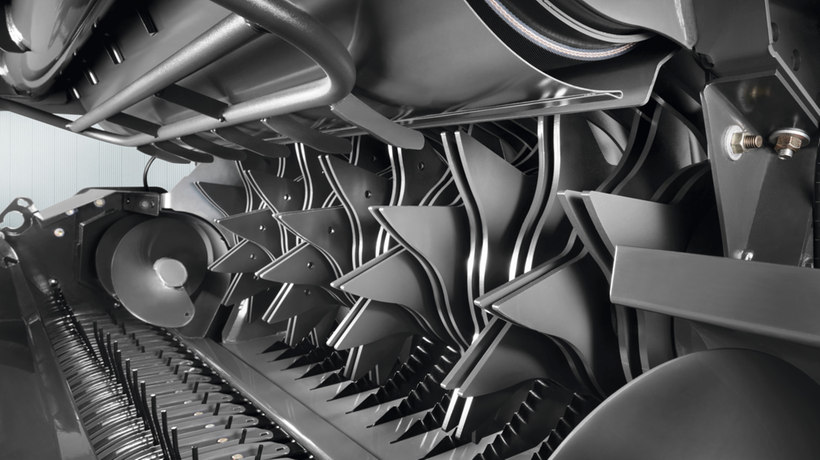

Ротор. CLAAS VARIANT 470/450

Подающий ротор подает растительную массу в камеру прессования и инициирует начало прессования рулона.

Ротор. CLAAS VARIANT 470/450

Оптимальное уплотнение сердцевины – с самого начала осуществляется формирование рулона с большим весом и равномерной стабильной формой, необходимой для хранения.

Ротор. CLAAS VARIANT 470/450

Благодаря скорости лент 2,90 м/с пропускная способность VARIANT выше, чем у остальных моделей, кроме того, ему требуется меньше времени на обвязку рулона.

Только в CLAAS: ротор приводит в движение рулон

Только в CLAAS: ленты и режущий ротор вращаются в противоположных направлениях. За счет этого запуск формирования рулона тюка происходит немедленно, что создает плотную сердцевину. Быстро вращающийся ротор входит непосредственно в рулон и обеспечивает его принудительный запуск – в каждом рулоне и в любых условиях. Это также предотвращает проскальзывание лент.

Преимущества, которые проявляются в каждой минуте работы. Потому что VARIANT всегда может двигаться на полной скорости.

Уплотнение сердцевины по желанию.

Вы можете самостоятельно определить степень уплотнения сердцевины в зависимости от качества кормовой массы и удобно управлять им из кабины. Например, максимальное уплотнение сердцевины для соломы или рыхлая сердцевина для сена. Вы можете выбрать одну из трех настроек или использовать два произвольно настраиваемых параметра.

Равномерная загрузка камеры прессования.

Еще одно преимущество: входящий в стандартную комплектацию подающий ротор обеспечивает очень равномерное заполнение камеры прессования. Таким образом, за одно и то же время можно спрессовать значительно больше материала, Это означает, что VARIANT может работать с чрезвычайно высокой скоростью.

Привод и камера прессования.

  • Надежный привод и высокая скорость лент благодаря бочкообразным вальцам с резиновым покрытием.
  • Чрезвычайно прочные рулоны благодаря камере прессования с системой двойного натяжения
  • Сокращение времени на техобслуживание благодаря постоянной смазке цепей
  • Идеальное ведение ремня оптимально приводит рулоны в движение

Высокая производительность прессования и скорость движения ремней.

Гарантией высокой плотности прессования являются четыре бесконечных прессующих ремня VARIANT и цепи Tsubaki, выдерживающие высокие нагрузки. Благодаря высокой скорости ремней VARIANT вращается быстрее, чем любой другой пресс.

Камера прессования с системой двойного натяжения.

Максимальная производительность также в камере прессования. Гидравлическая система регулирования плотности прессования разработана специально для обеспечения максимального уплотнения в любых условиях. Активная гидравлика сочетает в себе три гидроцилиндра с системой двойных натяжных рычагов и обеспечивает активную регулировку подачи и плавный ход.

Смазка. CLAAS VARIANT 470/450

Постоянная смазка привода.

Новые распределители смазочной системы с баком 6,30 л индивидуально снабжают каждую цепь именно тем количеством масла, которое необходимо для эксплуатации. Вы экономите не только время на техобслуживание, но и реальные деньги.

VARIANT
470
450
4 ремня Heavy Duty


Система двойных натяжных рычагов



□ Доступно – Недоступно


Обвязка.

CLAAS VARIANT 470/450
  • Быстрая обвязка благодаря высокой скорости лент
  • Точная обвязка шпагатом или сеткой благодаря новой направляющей пластине
  • Экономия времени за счет автоматического запуска обвязки
  • Обвязка шпагатом для стабильной формы рулонов

Прессование, обвязка, следующий рулон.

Системе прессования круглых рулонов в любом случае необходим небольшой останов машины для обвязывания. Но и здесь VARIANT имеет решающее преимущество. Обвязывание начинается автоматически после достижения желаемого диаметра рулона. Высокая скорость ремней (до 3 м/с) обеспечивает чрезвычайно быстрое выполнение этого процесса. Прессование можно продолжить без существенных потерь времени.

Запатентованная направляющая пластина.

Разработана CLAAS. Запатентована CLAAS. Полностью заново разработанная направляющая пластина работает в два этапа и обеспечивает еще более надежную обвязку рулонов. Во время прессования пластина открыта. За счет этого надежно предотвращается накопление кормовой массы. Во время обвязки пластина закрыта. Это обеспечивает оптимальное ведение сетки или шпагата. Результат: чрезвычайно надежная система обвязывания – и чрезвычайно довольные механизаторы.

CLAAS VARIANT 470/450

Полностью автоматический: запуск обвязки.

Обвязывание как сеткой, так и двумя нитями шпагата начинается полностью автоматически. Простая настройка и точная работа вязального аппарата обеспечивает прочность и устойчивую форму рулонов. В VARIANT достаточно места для хранения необходимых материалов. Он вмещает два рулона сетки или до десяти катушек шпагата.

Быстрая и точная: обвязка шпагатом.

VARIANT выглядит убедительно не только при обвязывании сеткой, но и при обвязывании двумя нитями шпагата. После автоматического запуска обвязывания точный и легко регулируемый вязальный аппарат обеспечивает производство прочных рулонов со стабильной формой. И это с рекордной скоростью: благодаря вращению рулона со скоростью 3 м/с.

CLAAS VARIANT 470/450

Иногда полезно поспешить.

  • Правильная форма рулонов благодаря обвязыванию сеткой CLAAS Covered
  • Новая система обвязывания сеткой CLAAS Covered XW для идеальной формы рулонов от кромки до кромки
  • Идеальный обзор, очистка и обслуживание благодаря широкому открыванию капота
  • Высочайшее качество: шпагат для обвязки ORIGINAL CLAAS BALETEX и стека CLAAS ROLLATEX PRO

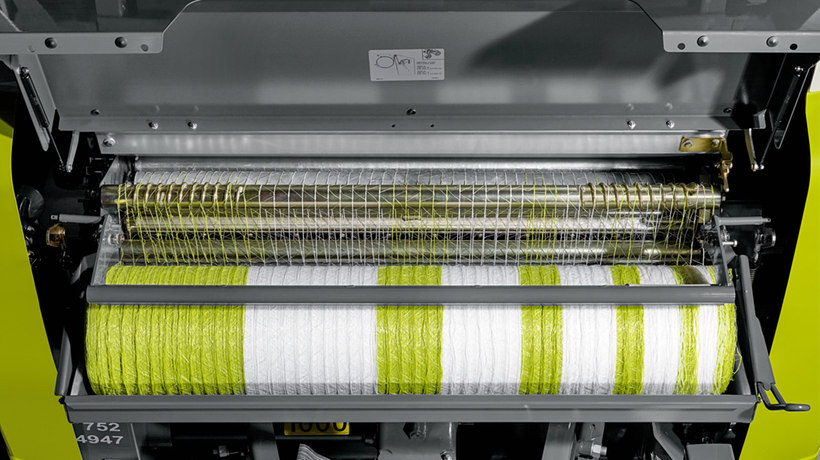

Обвязка сеткой CLAAS Covered.

Новый механизм управления обвязыванием сеткой и расположенные по бокам спирали адаптирует усилие торможения к уменьшающемуся диаметру рулона сетки. Благодаря этому достигается постоянное натяжение сетки и оптимальный охват рулонов от края до края. Преимущество: плотные рулоны со стабильной формой, идеально подготовленные для дальнейшей переработки.

Опционально: система обзывания сеткой CLAAS Covered XW.

Независимо от того, что вы прессуете – сено, солому или сенаж – опциональная экстраширокая обвязка позволяет получить стабильные рулоны идеальной формы. Спиральные вальцы VARIANT обеспечивают идеальный нахлест на кромках рулона и надежно защищают ее. Идеальный материал для обвязки: экстраширокие рулоны сетки ROLLATEX PRO XW 1,3 м.

Обвязка на виду.

Чтобы вы могли точно видеть, где, как и что работает, связывание расположено в хорошо просматриваемой зоне – как обычно в прессах CLAAS. Широко открывающаяся сервисная дверца обеспечивает удобный доступ для очистки и обслуживания.

Шпагат и сетка для профессионалов.

Высочайшая надежность и безопасность в работе: оригинальный шпагат CLAAS BALETEX и сетка CLAAS ROLLATEX PRO для оптимального покрытия кромок. Для системы CLAAS Covered XW сетка ROLLATEX PRO XW 1,3 м является оптимальным решением.

Управление.

CLAAS VARIANT 470/450
  • Доступны для всех ISOBUS-совместимых машин: COMMUNICATOR и OPERATOR
  • Доступ ко всем важным функциям прямо с сиденья механизатора
  • Терминал S10 с широким спектром функций
  • Управление VARIANT с планшета с помощью EASY on board
Терминал. CLAAS VARIANT 470/450

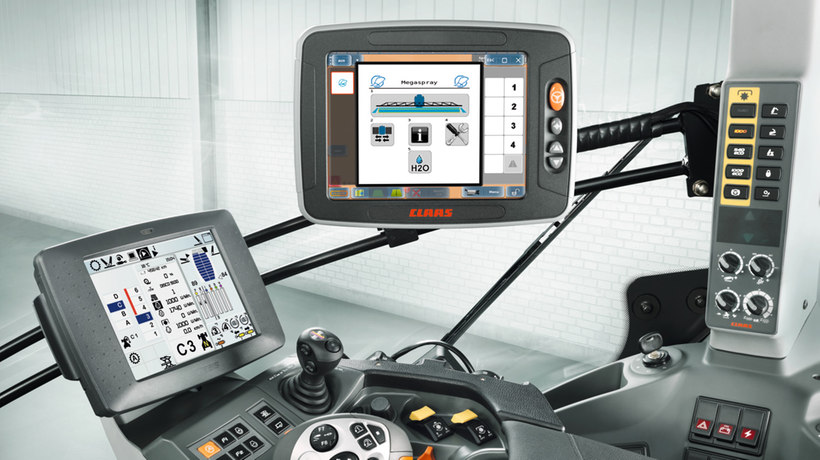

COMMUNICATOR.

Терминал COMMUNICATOR оснащен большим цветным монитором с диагональю 5,7 дюйма. Он соответствует стандарту ISO-UT, благодаря этому совместимыми с ISOBUS орудиями можно удобно управлять с помощью COMMUNICATOR. Кроме того, функциональным кнопкам (вспомогательные кнопки) можно присвоить функции.

Терминал. CLAAS VARIANT 470/450


OPERATOR.

OPERATOR имеет интуитивно понятный интерфейс и удобную систему управления клиентами. Для гибкого использования предусмотрены 28 ячеек памяти для заданий. Функциональные кнопки дополнительно снабжены фоновой подсветкой. Для использования OPERATOR требуется совместимое с ISOBUS навесное орудие CLAAS.

Терминал. CLAAS VARIANT 470/450

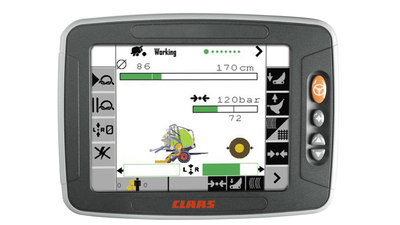

Терминал S10.

S10 – это терминал CLAAS для профессионалов. Он оснащен большим сенсорным дисплеем с диагональю 10,4 дюйма и высоким разрешением и имеет большое количество функций. С помощью S10 наряду с управлением системой параллельного вождения также можно управлять функциями ISOBUS; к терминалу можно подключить до четырех аналоговых камер, например CLAAS PROFI CAM.

Терминал. CLAAS VARIANT 470/450


EASY on board.

Новое приложение EASY on board позволяет управлять всеми совместимыми с ISOBUS навесными орудиями с планшета iPad® (iPad 3® / iPad Air® / iPad Air 2® c iOS 8®). Управление с помощью планшета не только удобное, но и надежное. Имеющийся USB-порт обеспечивает быстрое и устойчивое электропитание планшета для длительного периода работы. Управление с помощью планшета улучшает обзорность в кабине.

Технические характеристики VARIANT 470VARIANT 450
Ширина подборщикам2,12,1
Подача ROTO FEEDROTO FEED
Высокопрочные бесстыковые ленты 44
Приспособление для рыхлой сердцевины рулона с регулируемым давлением и диаметром
Диаметрм0,90–1,800,90–1,55
Терминал управления
OPERATOR
EASY on board
S10
