Телескопические погрузчики CLAAS | SCORPION 1033–635.

Ваши преимущества.

Машина года 2018

  • Бесступенчатое движение до 40 км/ч
  • Двигатели Deutz с высоким крутящим моментом и мощностью до 115 кВт/156 л.с.
  • Усовершенствованная система SMART ROADING для минимизации шума при движении и снижения расхода топлива — и это при частоте вращения от 1900 об/мин
  • Грузоподъемность от 3,2 до 6,0 т
  • Мощная рабочая гидравлика с подачей до 200 л/мин
  • Система помощи механизатору SMART LOADING
  • Новая концепция кабины с наилучшей эргономикой и уровнем безопасности с максимальным круговым обзором

SCORPION 1033–635.

Телескопический погрузчик CLAAS SCORPION 1033–635

1. Модели SCORPION 1033 и SCORPION 741 дополняют ассортимент погрузчиков

2. Два разных варианта комплектации в компактной серии

3. DYNAMIC COOLING с охлаждением по потребности и реверсивным вентилятором

4. SMART LOADING для оптимизации циклов погрузки

5. Боковая направляющая телескопической стрелы теперь доступна и в компактном классе.

6. Расширенные функции SMART ROADING

7. Еще больше гибкости благодаря новому четвертому режиму рулевого управления: ручной крабовый ход

Телескопический погрузчик CLAAS SCORPION 1033–635

НОВИНКА: DYNAMIC COOLING.

Оптимизация: испытанная система подачи воздуха к радиаторам телескопических погрузчиков SCORPION была оптимизирована в новых моделях. Они оснащены системой охлаждения с электронным регулированием гидравлического привода вентилятора. Забираемый спереди свежий воздух протягивается через блок радиаторов и покидает моторный отсек в задней части машины.

Телескопический погрузчик CLAAS SCORPION 1033–635

НОВИНКА: DYNAMIC POWER.

Не одно из двух, а и то и другое: точная и одновременно быстрая работа. DYNAMIC POWER регулирует частоту вращения двигателя в зависимости от отклонения джойстика. Это означает, что в вашем распоряжении всегда достаточная мощность двигателя. Если требуется не вся его мощность, частота вращения коленвала снижается для экономии топлива.

Телескопический погрузчик CLAAS SCORPION 1033–635

Двигатель.

4-цилиндровые высокопроизводительные двигатели Deutz с 4 клапанами и турбокомпрессором обеспечивают мощность 100 кВт (136 л. с.). Этот вариант двигателя всегда имеет достаточный запас мощности даже во время тяжелых операций толкания и перевалки. Интеллектуальные системы впрыска Common-Rail снижают расход топлива.

Телескопический погрузчик CLAAS SCORPION 1033–635

НОВИНКА: SMART LOADING.

SMART LOADING объединяет все системы для оптимизации колесных и телескопических погрузчиков CLAAS. Помимо проверенной автоматики возврата ковша и новой системы DYNAMIC POWER компания CLAAS предлагает также точное управление рабочей гидравликой: с помощью переключателя скорость гидросистемы снижается наполовину для максимально точного выполнения деликатных работ.

Телескопический погрузчик CLAAS SCORPION 1033–635

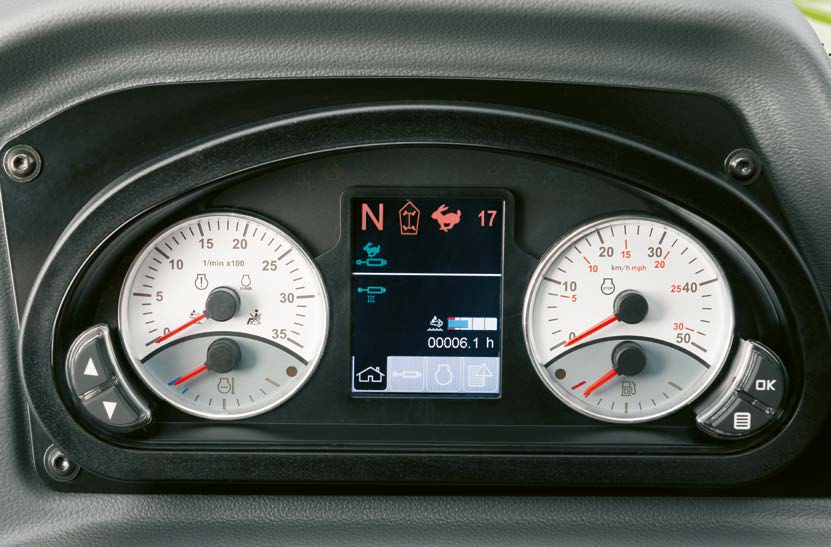

НОВИНКА: комбинированный дисплей и дисплей 7".

В зависимости от оснащения в кабине находится монохромный или цветной комбинированный или 7-дюймовый дисплей, на котором отображается информация о рабочих режимах погрузчика SCORPION. Наглядное и интуитивно-понятная структура меню делает управление чрезвычайно простым для любого пользователя.

Телескопический погрузчик CLAAS SCORPION 1033–635

НОВИНКА: регулируемый вручную крабовый ход.

В дополнение к обычному крабовому ходу теперь предусмотрен и регулируемый вручную крабовый ход. Тем самым угол поворота колес заднего моста можно фиксировать в нужном положении, при этом управление машиной осуществляется с помощью переднего моста. Этот режим управления идеально подходит для аккуратной работы вдоль стен или в узком пространстве.

Двигатель + привод.

Телескопический погрузчик CLAAS SCORPION 1033–635

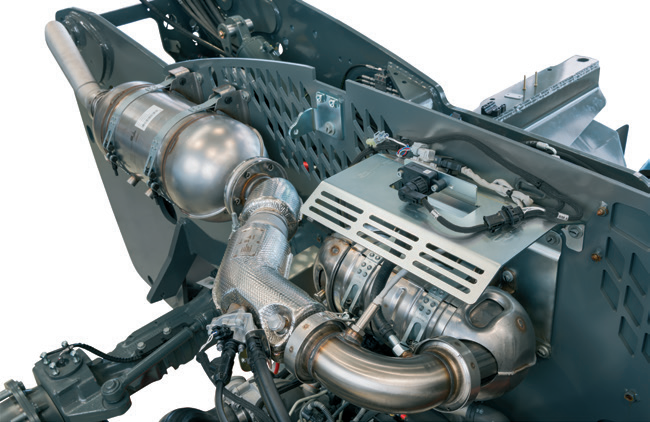

Высококачественные двигатели.

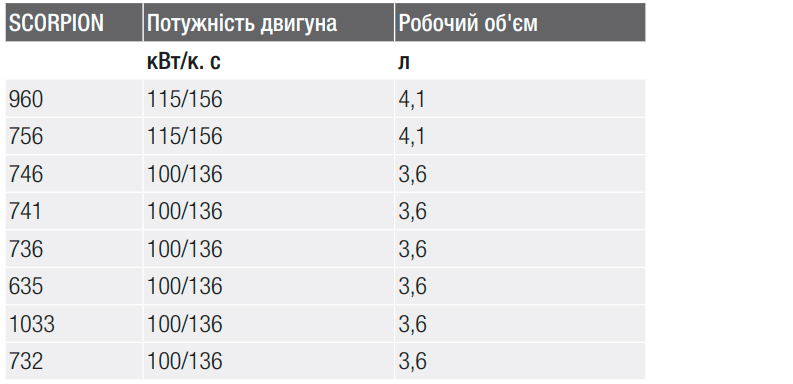

4-цилиндровые высокопроизводительные двигатели Deutz с 4 клапанами и турбокомпрессором обеспечивают мощность 100 кВт (136 л. с.). Этот вариант двигателя всегда имеет достаточный запас мощности даже во время тяжелых операций толкания и перевалки. Интеллектуальные системы впрыска Common-Rail снижают расход топлива.

  • Высокая эффективность благодаря CPS
  • Оптимальное соотношение расхода топлива и мощности
  • Продуманное управление двигателем
  • Максимальный крутящий момент при 500 Нм

Телескопический погрузчик CLAAS SCORPION 1033–635

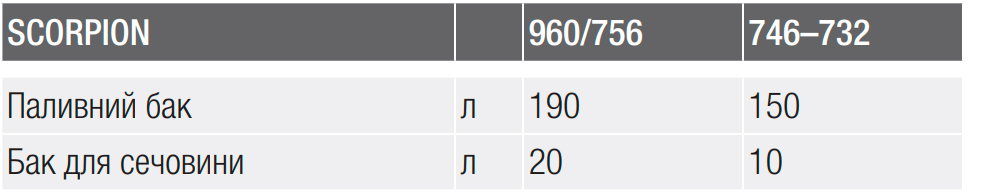

Достаточный запас топлива для долгих рабочих дней.

Большой топливный бак объемом 150 л с удобным доступом надежно защищен под кабиной с левой стороны машины. Массивная защита днища из стали гарантирует максимальную безопасность в повседневной работе.

  • Большая емкость бака обеспечивает продолжительную работу без дозаправки
  • Минимизация риска повреждения даже в неблагоприятных условиях эксплуатации
Телескопический погрузчик CLAAS SCORPION 1033–635

Система охлаждения.

Очистка воздуха в стандартной комплектации.

В SCORPION забор воздуха системы охлаждения осуществляется через сетчатые фильтры, расположенные в чистой, без пыли области машины. Это снижает загрязнение сердцевины радиатора до минимума. Грубые частицы пыли и грязи не попадают в радиаторы.

  • Прямая подача на воздушный фильтр
  • Беспроблемное использование даже в условиях высокой запыленности
  • Небольшие затраты на ТО
Телескопический погрузчик CLAAS SCORPION 1033–635

Продуманная система подачи воздуха.

Холодный воздух всасывается через большие поверхности всасывания в передней чистой области машины и проходит через моторный отсек. Отработанное тепло двигателя выходит из моторного отсека сзади через выпускные щели. Эта продуманная подача воздуха предотвращает всасывания отработанного воздуха.

На дороге или при частичной нагрузке нередко достаточно сниженной частоты вращения вентилятора. DYNAMIC COOLING распознает потребность всех охлаждающихся систем в отдельности и с помощью электронного контроллера настраивает требуемую частоту вращения вентилятора.

Телескопический погрузчик CLAAS SCORPION 1033–635

Автоматическая очистка.

Реверсивный вентилятор автоматически удаляет грязь и частицы пыли с поверхностей воздухозаборника. Через равные промежутки времени направление вращения вентилятора изменяется. Интервал времени задан и может быть изменен сервисной службой CLAAS, если это необходимо. Ручное реверсирование возможно в любое время с помощью кнопки.

  • Простая очистка сетки
  • Продолжительное время работы
  • Стабильная мощность

Трансмиссия.

Мощные и бесступенчатые: приводы.

В SCORPION имеется два варианта гидрообъемного привода ходовой части. Оба они управляются электронным способом и впечатляют своими превосходными характеристиками движения. Точное движение и идеальное дозирование тягового усилия возможны в каждом диапазоне движения.

  1. VARIPOWER с большим углом между валами (45°)
  2. Гидростат с максимальным углом поворота 32°
Телескопический погрузчик CLAAS SCORPION 1033–635

Комфортные: VARIPOWER.

Гидростат с большим углом между валами и максимальным углом поворота 45° (гидростат с большим углом) позволяет погрузчику SCORPION бесступенчато увеличивать скорость до 40 км/ч. Скорость и тяговое усилие непрерывно согласуются между собой. Поэтому при высокой производительности расход топлива остается низким.

Телескопический погрузчик CLAAS SCORPION 1033–635

Надежность: гидрообъемная трансмиссия.

Управляя SCORPION базового класса с гидрообъемной трансмиссией, вы можете положиться на проверенный десятилетиями эксплуатации, постоянно совершенствуемый привод ходовой части с максимальным углом наклона 32°. Он перемещает машину комфортно, плавно и экономично в диапазоне скоростей от 0 до 30 км/ч.

Мозг: SMART ROADING.

SMART ROADING регулирует частоту вращения двигателя в зависимости от требуемой мощности. Механизатор лишь задает скорость с помощью педали акселератора. Частота вращения автоматически увеличивается или уменьшается в зависимости от нагрузки на двигатель. Благодаря этому снижается не только уровень шума при максимальной скорости, но и расход топлива при транспортировке и перевалке на предприятии.

Телескопический погрузчик CLAAS SCORPION 1033–635

Два режима торможения.

Легким нажатием на педаль тормоза с функцией замедленного движения можно плавно снизить скорость движения. Частота вращения двигателя при этом остается прежней. При полном нажатии на педаль привод ходовой части автоматически устанавливается в нулевое положение и активируется рабочий тормоз. Это позволяет осуществлять точное дозированное движение при любой частоте вращения двигателя.

Медленное движение без проблем.

Для выполнения работ, требующих большого расхода масла при низкой скорости движения, например уборке или разбрасывания подстилки, устройство для движения с малой скоростью SCORPION VARIPOWER является идеальным решением. Скорость хода можно регулировать с помощью электронного ручного управления подачей топлива, а производительность гидросистемы – с помощью педали акселератора. Использование устройства для движения с малой скоростью возможно в диапазонах движения «Улитка» и «Черепаха».

В моделях SCORPION базового класса с гидростатом положение педали акселератора фиксируется с помощью механического рычага и троса Боудена. Частота вращения двигателя задается с помощью электронного ручного управления подачей топлива.

Рукой вы регулируете скорость движения, а ногой — подачу масла. Электронное ручное управление подачей топлива в сочетании с устройством для движения с малой скоростью обеспечивают постоянную высокую мощность рабочей гидравлики.

Телескопический погрузчик CLAAS SCORPION 1033–635

Транспортировка без риска.

SCORPION может оснащаться на выбор двухпроводным пневматическим тормозным приводом или гидравлическим тормозом. Они позволяют надежно затормаживать даже тяжелые прицепы, например при транспортировке соломы.

Надежная остановка с помощью автоматики.

Когда механизатор покидает сиденье, выключает двигатель или снижает скорость движения до 0 км/ч, SCORPION автоматически активирует электрогидравлический стояночный тормоз. Тормоз отключается при нажатии на педаль акселератора или выборе направления движения. Тормоз можно активировать вручную с помощью тумблера.

Телескопический погрузчик CLAAS SCORPION 1033–635

Шасси.

Устойчивость во всех положениях.

Прочные оси и самоблокировка дифференциала 45% обеспечивают максимальную безопасность при работах в сложных условиях. В передней части SCORPION находится управляемый ведущий мост с планетарным механизмом с максимальным углом поворота управляемых колес 35°, который обеспечивает великолепную маневренность. В задней части установлен шарнирный задний мост с углом качания 11° в каждую сторону.

Телескопический погрузчик CLAAS SCORPION 1033–635

Выравнивание уровня при работе с тяжелыми грузами.

В моделях SCORPION 1033 и 1033 VARIPOWER возможна гидравлическая корректировка уровня между рамой и передней осью в диапазоне +/–8°. Эта функция активируется с помощью тумблера в кабине. Встроенный уровень находится непосредственно в поле зрения механизатора в кабине. Это позволяет добиться максимальной устойчивости на неровной поверхности и обеспечивает точность работ даже при большой высоте подъема.

Режимы движения для всех видов работ.

Четыре режима движения обеспечивают не имеющую себе равных маневренность даже в ограниченном пространстве. Новая функция ручного «крабового хода» за счет управления передней осью делает машину еще более маневренной.

  1. Управление передними колесами
  2. Управление всеми колесами
  3. «Крабовый» ход
  4. НОВИНКА: регулируемый вручную «крабовый» ход
Телескопический погрузчик CLAAS SCORPION 1033–635

Управление передними колесами

Управление всеми колесами

«Крабовый» ход

НОВИНКА: регулируемый вручную «крабовый» ход





Погрузочное устройство.

Предназначен для тяжелых работ.

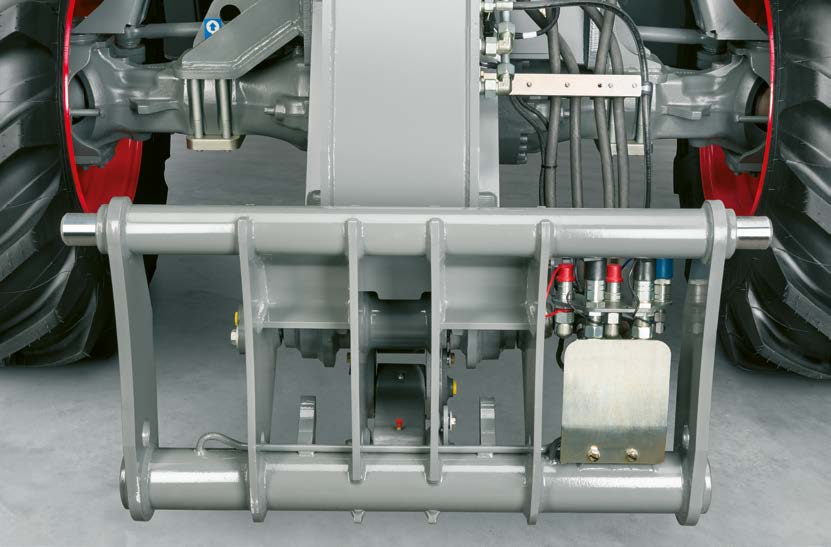

Прочный держатель рабочих орудий, который хорошо виден из кабины SCORPION, подходит для всех условий эксплуатации. Его прочные стопорные пальцы (50 мм) гарантируют надежное, с низкой степенью износа механическое или гидравлическое (на выбор) соединение со всеми навесными орудиям. Гидравлические соединения легко доступны и защищены.

Угол опрокидывания 150 градусов.

Большой угол поворота держателя рабочих орудий 150° идеально подходит для перевалки насыпных грузов, в особенности клейких материалов. Модели SCORPION 1033 и 1033 VARIPOWER оптимизированы для штабелирования на большой высоте, поэтому имеют несколько меньший угол поворота 126°.

Большой угол поворота 150° …

… для облегчения выгрузки насыпных грузов.

Вылет до 9,75 м.

Телескопическая стрела с высокой жесткостью при кручении обеспечивает бесперебойную работу даже в пограничных ситуациях. Даже при максимальном вылете ее грузоподъемность остается впечатляющей. Щетка на стреле предотвращает накопление грязи при втягивании телескопической стрелы. Боковая направляющая телескопической стрелы доступна для всех моделей SCORPION.

Раскачивание невозможно.

Во время вождения система гашения колебаний телескопической стрелы препятствует раскачиванию машины. Ее можно активировать на всех скоростях с помощью тумблера. В автоматическом режиме она отключается при скорости ниже 7 км/ч, для обеспечения точности работ даже при тяжелых нагрузках.

Загрузка под постоянным контролем.

Индикатор нагрузки соответствует требованиям EN 15000 и хорошо виден на стойке A. Однозначные символы в любой момент дают механизатору уверенность в том, в каком диапазоне он перемещает машину: зеленый цвет – все в норме, зелено-оранжевый – близок предел устойчивости, зелено-оранжево-красный – существует угроза опрокидывания.

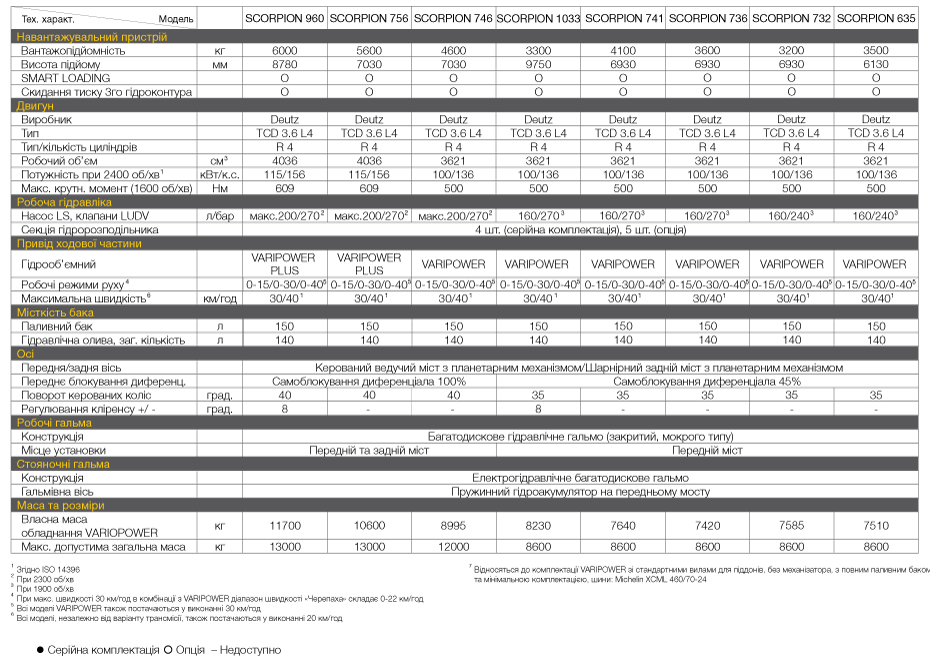

SCORPION
1033
741
736
732
635
Грузоподъемность (кг)
3300
4100
3600
3200
3500
Высота подъема (мм)
9750
6930
6930
6930
6130

Рабочая гидравлика.

Будь то подъем тяжелых грузов или быстрая погрузка, мощная рабочая гидравлика SCORPION с управлением с помощью джойстика – в VARIPOWER с электрогидравлическим управлением – обеспечит максимальную производительность.

Благодаря пропорциональным клапанам — в VARIPOWER независимым от нагрузки — все гидравлические функции погрузочного устройства можно точно регулировать.

Мощная впереди.

Для навесных орудий с контуром управления двойного действия, например подметально-уборочной машины или захватного ковша, в SCORPION предусмотрены дополнительные контуры гидравлического управления производительностью до 160 л/мин. Возможно защищенное крепление двух гидравлических соединений двойного действия непосредственно на держатель навесных орудий. Возможен монтаж дренажной линии и безнапорной возвратной линии.

  • Удобное независимое управление с помощью джойстика
  • Плавное регулирование расхода
  • Непрерывная работа активируется с помощью тумблера

Универсальная сзади.

Модели SCORPION базового класса также можно оснастить контуром двойного действия сзади, который можно использовать также как контур простого действия и установить в режим непрерывной работы с помощью тумблера. Для моделей SCORPION VARIPOWER комфортного класса доступны четыре различных пакета задней гидравлики:

  • Контур простого действия для опрокидывающегося кузова
  • Контур простого действия и сцепка
  • Контур простого и двойного действия
  • Контур простого и двойного действия, а также сцепка

Безнапорная смена.

Быстрая и удобная замена навесного орудия без излишней потери масла требует, чтобы на муфтах не было давления. Нажатием кнопки можно сбросить давление в муфтах третьего контура управления при работающем двигателе. С помощью тумблера в кабине, либо с помощью кнопки на телескопической стреле.

Штабелирование без риска.

При погрузке на большой высоте или для защиты в ситуациях, когда цилиндр наклона ни в коем случае не должен работать, просто активируйте блокировку цилиндра из кабины. Таким образом, держатель навесного орудия постоянно остается в горизонтальном положении.

Системы помощи механизатору.

SMART LOADING.

Идеально взаимодействующие друг с другом регулируемые функции оптимизируют весь цикл погрузки, повышают производительность и эффективность рабочих процессов. Нагрузка на механизаторов значительно снижается, обеспечивается бережное обращение с машиной и материалами.


Меньше нагрузка.

Автоматический возврат ковша идеально подходит для погрузочных работ, которые требуют многократной установки ковша в определенное положение вблизи земли. Для снижения нагрузки на механизатора можно сохранить угол наклона, который затем удобно вызывается нажатием кнопки на джойстике.

  • Высокая функциональная надежность для продолжительной работы без утомления
  • Индивидуальная оптимизация в зависимости от типа ковша и перемещаемого материала
  • Бережное воздействие на ковш и машину

Удобство взвешивания.

Модели комфортного класса могут быть оснащены динамической системой взвешивания. Материал в ковше точно взвешивается во время подъема. На 5-дюймовом сенсорном экране в кабине отображается общая масса каждого ковша или информация о количестве, которого не хватает до достижения заданного значения.

Кабина + комфорт.

Простор.

Для этого модельного ряда SCORPION была разработана новая концепция кабины, которая с самого входа впечатляет индивидуально регулируемыми ступенями и комфортным оснащением салона с идеально согласованной эргономикой.

  • Просторная кабина
  • Адаптирована ко всем потребностям механизатора
  • Максимальный комфорт при выполнении любых работ

Телескопический погрузчик CLAAS SCORPION 1033–635

Комфортный класс SCORPION 1033-635

Телескопический погрузчик CLAAS SCORPION 1033–635

Базовый класс SCORPION 1033-635



Идеальный обзор.

Главная цель при разработке кабины заключалась в том, чтобы обеспечить механизатору отличную видимость на 360°, максимальный комфорт и удобство хранения. Для этого рама части машины была максимально уменьшена, а телескопическая стрела интегрирована в шасси в максимально низкой точке.

Эта форма конструкции и обширное остекление с глубоким лобовым стеклом гарантируют механизатору неограниченный обзор со всех сторон во время работы, постоянный контроль рабочих орудий и пространства за машиной.

Свежий воздух.

Верхнюю дверь SCORPION можно откинуть и с помощью ручки зафиксировать в частично открытом положении. Чтобы закрыть это окно не нужно выходить из кабины. Заднее стекло также можно откинуть назад. Оба отверстия в кабине обеспечивают необходимый приток свежего воздуха, особенно в жаркие рабочие дни.

Верхнюю часть входной двери можно откинуть назад и зафиксировать. Это еще больше увеличивает обзор в сложных условиях движения. Быстрая разблокировка фиксатора возможна снаружи или с сиденья механизатора.


Индикаторные приборы и элементы управления.

Телескопический погрузчик CLAAS SCORPION 1033–635



A, комфортный класс.

Телескопический погрузчик CLAAS SCORPION 1033–635

В, базовый класс


Интуитивно понятное управление.

Независимо от того, управляете ли погрузчиком SCORPION с помощью джойстика с эргономичной формой (A, комфортный класс) или с помощью надежного и удобно лежащего в правой руке рычага управления (B, базовый класс), в обоих случаях вы надежно контролируете машину в любых ситуациях. Оба варианта интуитивны и обеспечивают удобное управление.

В моделях с джойстиком электронное предварительное управление обеспечивает чувствительный пропорциональный контроль всех функций и выдающуюся точность во всех рабочих операциях. В базовом классе основные функции также активируются с помощью рычага и управляются пропорционально.

Информативная индикация.

Цветной экран комбинированного дисплея служит центральным источником информации для эксплуатации машины. Расположенный в поле зрения механизатора, он очень легко читается при любом освещении.

С первого взгляда механизатор узнает о наиболее важных параметрах и текущем рабочем состоянии машины и агрегатов. Легко понятные подменю можно использовать интуитивно.

Комплектация кабины.

Удобное положение.

В SCORPION сиденье на пневмоподвеске или на подвеске с низкой частотой колебаний с подогревом, удлинителем спинки и множеством вариантов индивидуальной регулировки обеспечивает максимальный комфорт. В качестве альтернативы можно оснастить SCORPION механически подпружиненным сиденьем с короткой или длинной спинкой.

Хорошая видимость.

Для того чтобы обзор не осложнялся льдом, дождем или пылью, все модели комфортного класса могут быть оснащены дисковыми обогревателями для правого и задних окон и системами омывателей лобового стекла и окон в крыше.


Свободное дыхание.

Мощная система кондиционирования SCORPION обеспечивает приятный микроклимат особенно в жарких погодных условиях и служит лучшей защитой от пыли и аэрозолей. Температуру, интенсивность вентиляции и распределение воздуха можно регулировать индивидуально.

Регулируемая рулевая колонка с наклоном.

Доступно для всех моделей VARIPOWER: тройное регулирование по высоте, углу и наклону.


В дополнение к зеркалам заднего вида также доступны дополнительные внутренние зеркала вида и задние зеркала для тягово-сцепного устройства и сцепного крюка.

Окно в крыше моделей комфортного класса в стандартной комплектации оснащено солнцезащитной шторкой.

Освещение.

В моделях комфортного класса SCORPION по запросу возможна установка камер высокого разрешения. Они генерируют четкие изображения рабочей зоны в сумерках и переносят их на цветной монитор в кабине. Чрезвычайно прочный корпус камеры можно легко очистить под высоким давлением. Встроенный нагреватель предотвращает запотевание или замерзание объектива.

  • Улучшенный обзор с боковой стороны при движении с поднятым подъемным рычагом
  • Высокий уровень безопасности для лиц в рабочей зоне
  • Максимальный контроль при движении задним ходом

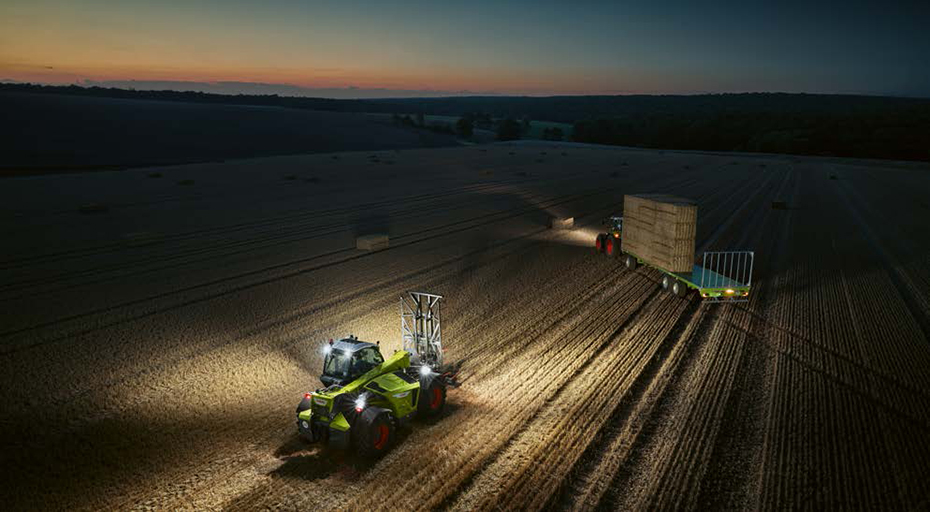

Свет проникает в каждый уголок.

Поворотные светодиодные фары обеспечивают освещенность рабочей зоны на 360° в ночное время или при работе в темных зданиях. Долговечные фары впечатляют очень высокой светоотдачей и низким потреблением энергии. Равномерное распределение света и приятные дневные цвета снижают усталость.

Светодиодные или галогенные рабочие фары обеспечивают освещение рабочей зоны на 360°.

  1. Две галогенные или светодиодные фары в передней части на крыше кабины
  2. Одна галогенная или светодиодная фара слева на крыше кабины
  3. Две галогенные или светодиодные фары на телескопической стреле
  4. Дорожные ходовые огни и указатель поворота
  5. Три галогенные или светодиодные фары на держателе зеркала
  6. Две галогенные или светодиодные фары в задней части на крыше кабины
  7. Одна галогенная или светодиодная фара слева на заднем зеркале
  8. Одна галогенная или светодиодная фара сзади справа на заднем габаритном огне
  9. Стоп-сигналы и указатели поворота
  10. Проблесковый маячок


Динамические картинки телескопического погрузчика CLAAS SCORPION 1033-635

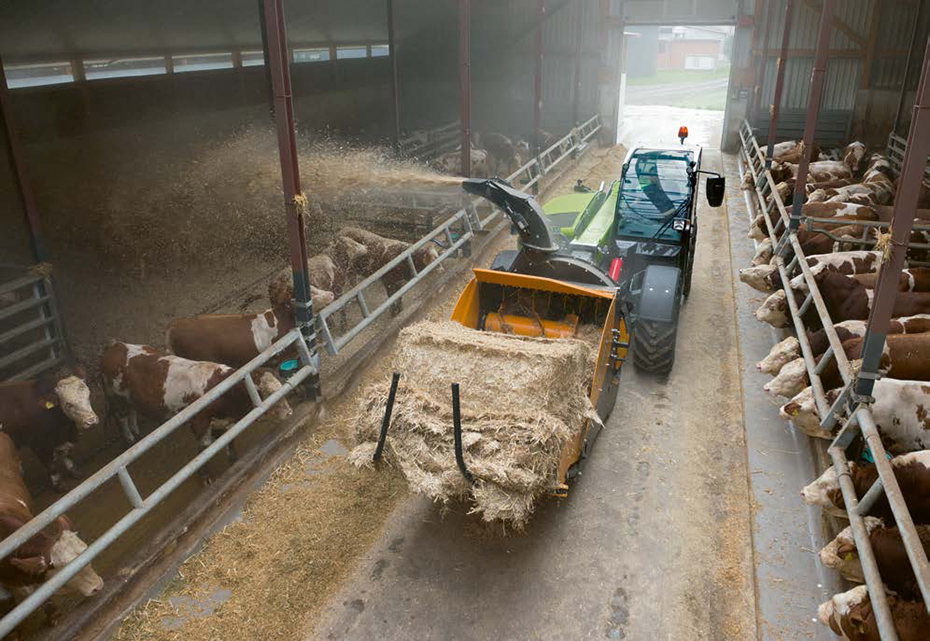

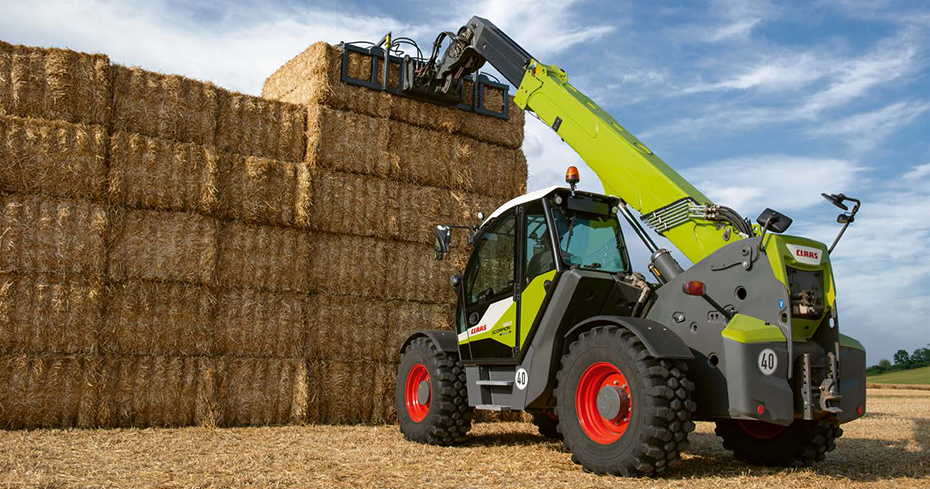

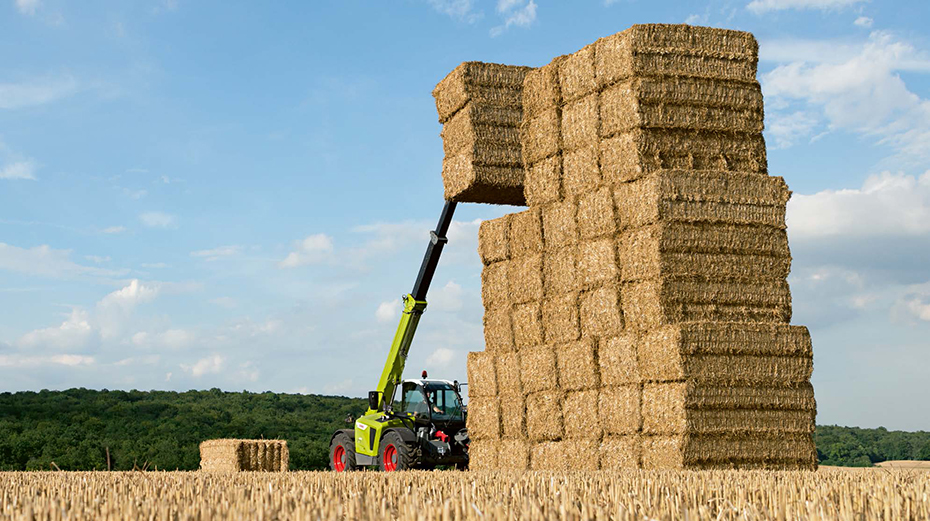

CLAAS SCORPION работа с тюками
