Відеосистеми CLAAS PROFI CAM 3
Відеосистеми CLAAS дають механізаторові додатковий зір - незалежно від машини або робочої обстановки. Завдяки модульній конструкції відеосистеми PROFI CAM 3 відрізняються гнучкістю застосування, на одній машині або в цілому парку машин. Висока якість виготовлення гарантує придатність камери для сільськогосподарських робіт. Вона не боїться ні вогкості, ні бруду.Чітке зображення та надзвичайно міцна конструкція.
Переваги
Перша установка - PROFI CAM 3 Kit
Для першої установки на машину в базовому комплекті PROFI CAM 3 містяться всі необхідні компоненти, що дозволяють забезпечити отримання зображень. Залежно від необхідного положення камери можуть знадобитися додаткові кабелі або тримачі. Якщо потрібно отримувати додаткові зображення, потрібні додаткові камери. До базового комплекту комутаційного блоку можна підключити до чотирьох камер.
В наявності є два комплекти в залежності від необхідної довжини відеозв'язку:
- Комплект 3.6: відеокабель 6 м
- Комплект 3.14: відеокабель 14 м
У комплект входять наступні компоненти:

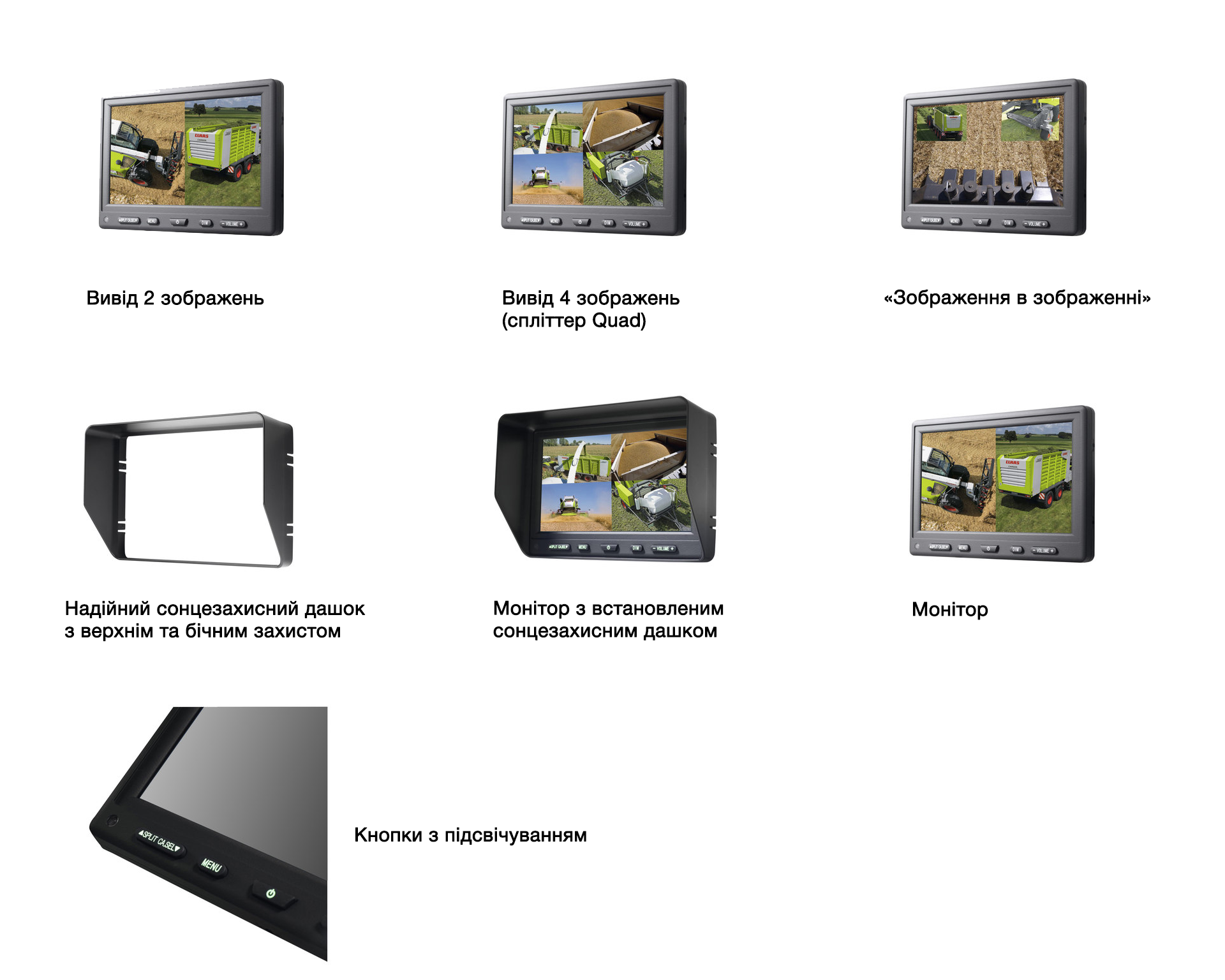

Монітор
РК-монітор з діагоналлю зображення 7 "відрізняється високою роздільною здатністю, а також чудовою яскравістю. Тому він підходить і для використання в умовах високої освітленості.
Пристрій дозволяє виводити сигнали до 4 камер.
Переваги:
- Надійність і ударостійкість
- Захист від пилу і водяних бризок
- Абсолютна відсутність відблисків завдяки спеціальному покриттю монітора
- Різні налаштування зображення, наприклад, функція «Зображення в зображенні»
- Можливість відображення до чотирьох зображень (функція Quad-Screen)
- Швидке підключення за допомогою надійної штекерной системи з байонетним замком
- Гнучке позиціонування в межах системи PROFI CAM 3
- Різні тримачі для гнучкого закріплення (гвинтові, з присмоктуючим магнітом і з клейовою основою)
Відеокамера
Кольорова камера PROFI CAM 3 спеціально розроблена для жорстких умов експлуатації. Не останню роль в цьому відіграє надійний корпус з поліоксиметілена.
Для роботи в умовах підвищеного забруднення камера оснащена подвійним переднім склом. Його легко замінити, відпустивши 4 гвинта з внутрішнім шестигранником. Ці гвинти зафіксовані і не випадають при відпуску.
CCD-чіп, який широко застосовується в професійних відеокамерах, швидко адаптується до змін освітлення, компенсуючи контрове світло.
Переваги:
- Надзвичайно надійний корпус
- Легкозамінне переднє скло (придатне для машинного миття)
- Висока світлочутливість: 0,05 люкс
- Різкі зображення завдяки високій роздільній здатності
- Вбудований обігрів запобігає запітнінню і обмерзанню лінзи
- Допускається очищення під високим тиском
- Гнучке позиціонування в межах системи PROFI CAM 3
- Тримач адаптується до потрібного стану установки (короткий або довгий в залежності від машини)
| Технічні дані: | |
| Розмір (Ш х В х Г) | 105 x 72 x 133 мм |
| Робоча температура | від -40 до +85°C |
| Клас захисту | IP6K9K |
| Фокусна відстань | 2,5 мм |
| Датчик зображення | 1/3'' кольоровий CCD |
| К-сть эфективних пікселів | 437 x 582 (PAL) |
| Роздільна здатність | 550 ТВ-стрічок |
| Світлочутливість | 0,05 люкс / F 1,4 |
| Швидкість дії затвору | 1/50–1/100 000 |
| Робоча напруга | 10–15 В / 30 В пост. струму |
| Довжина з'єднувального кабелю | 1,5 м |
| Ударостійкість | 30 г |
Комутаційний блок
До комутаційного блоку можна підключити до 4 камер або приймачів і монітор з сплиттером Quad для трансляції зображення з камер. Крім того, він має міцний корпус з поліаміду, який можна надійно закріпити на будь-якій машині. Завдяки штиковому затвору монтаж комутаційного блоку здійснюється дуже швидко.
Переваги:
- Можливість підключення чотирьох джерел зображення
- Надзвичайно надійний корпус з поліаміду
- Стійка пластина з нержавіючої сталі для надійного кріплення
- Швидке підключення за допомогою надійної штекерной системи з байонетним замком
- Позолочені нержавіючі контакти для стабільно хорошою провідності, яка настільки важлива в сільському господарстві
- Просте підключення таких компонентів системи, як монітор і камера завдяки стандартній розводці контактів
- Гнучке позиціонування в межах системи PROFI CAM 3
- Клас захисту IP6K9K допускає очищення під високим тиском
| Технічні дані: | |
| Розмір (Ш х В х Г) | 140 x 135 x 65 мм |
| Робоча температура | від -40 до +85°C |
| Клас захисту (з кришкою) | IP6K9K, DIN 40050-9 (допускається очищення під високим тиском) |
| Клас захисту (без кришки) | IP6K8, DIN 40050-9 (непроникність для води і пилу) |
| Довжина кабелю живлення | 3 м |
| Робоча напруга | 10–30 В пост. струму |
| Ударостійкість | 30 г |

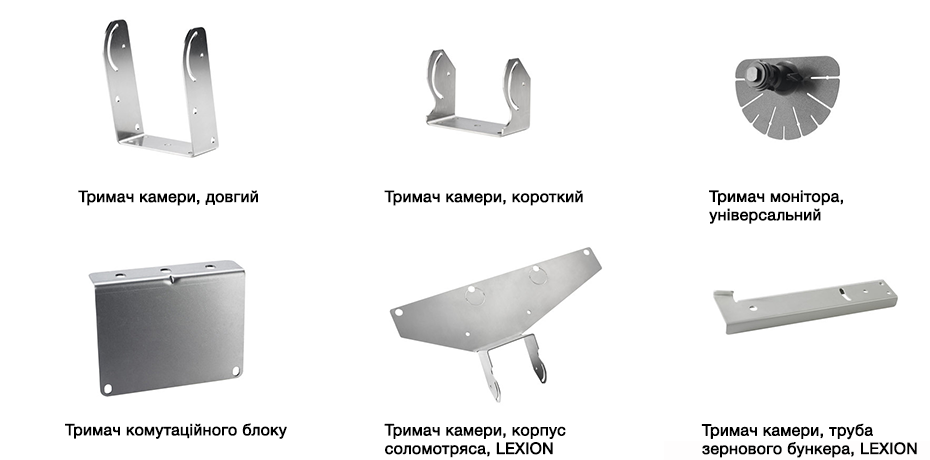

Тримач
Система камер оснащується різними тримачами для універсального кріплення камери і монітора.
Штекерні з'єднання
Штекери і кабелі надійно ізольовані і водонепроникні. Вони відповідають вимогам класу захисту IP6K9K, їх можна очищати під високим тиском. Байонетний замок і позолочені контакти - додаткові фактори надзвичайної надійності і універсальності штекерних з'єднань.
