Обприскувач LEMKEN ALBATROS

Ми подбаємо про ваші рослини!

Культурні рослини на наших полях - основа нашого харчування. Тому основним фактором успіху для вас як фермера є їхнє здоров'я. Ви намагаєтеся зробити догляд за польовими рослинами максимально ефективним і не порушити природний баланс. Компанія LEMKEN охоче допоможе вам забезпечити належний догляд за рослинами та їх захист. Для цього ми пропонуємо широкий асортимент польових обприскувачів, адаптованих спеціально для догляду за рослинами і сконфігурированих відповідно до ваших потреб. З ними здорове зростання забезпечений не тільки вашим рослинам, але і вашому прибутку.
LEMKEN Primus - кращий догляд, який відповідає всім вимогам. Це досягається шляхом усвідомленої концентрації на важливих функціях, необхідних для обприскування, і, тим самим, скорочення різноманіття варіантів. Внесення рідких добрив і бакових сумішей засобів захисту рослин з рідкими добривами також входить в спектр застосування обприскувача Primus від компанії LEMKEN.

Обприскувач LEMKEN ALBATROS

Компактний, маневрений, економічний!

Обприскувач LEMKEN ALBATROS

Обприскувач Primus c доцільним мінімумом варіантів оснащення - ідеальна модель для тих, хто тільки починає знайомитися з причіпною технікою для захисту рослин. Компактна конструкція забезпечує оптимальну маневреність. З обприскувачем Primus професійний захист рослин є рентабельним. Серце обприскувача Primus - дзеркально гладкий зсередини і простий в очищенні бак з армованого склопластику об'ємом 2300-4190 л з окремими зовнішніми баками для чистої води.

Міцні штанги з тягами з Z-подбного профілю з шириною захвату від 15 до 30 метрів та різноманітні варіанти складання і складу секцій дозволяють використовувати машину в будь-яких польових умовах. Шланги і клапани секцій захищені рамною конструкцією штанг. Висота укладання штанг легко регулюється системою складання, що дозволяє адаптувати її до коліс і шин різних розмірів. За рахунок цього забезпечується оптимальне розташування центру тяжіння штанг.

І в зоні закачування, і в зоні нагнітання всі регулюючі органи наочно розташовані і однозначно промарковані.
Про зручність керування обприскувачем свідчать такі практичні функції, як складна полиця з тримачем мірного стакана на промивальному шлюзі і відділення для зберігання речей і дрібних деталей.



Обприскувач LEMKEN ALBATROS

Primus 10

  • MesoSpray - базова система управління польовим обприскувачем
  • Бак з армованого склопластику фактичним обсягом 2500, 3500 або 4500 л на вибір
  • Баки на 2500 і 3500 л - з одним поршневим мембранним насосом P200, бак на 4500 л - з двома поршневими мембранними насосами P200
  • Зовнішній пластмасовий бак для чистої води об'ємом 320 л
  • Ширина захоплення штанг 15-30 м
  • Максимум 9 секцій
  • Додаткове оснащення: електронний індикатор рівня заповнення EES Pack 1, система автоматичного відключення окремих секцій CCI.Command SC і система паралельного руху CCI.Command PT

Primus 12

  • MesoSprayISO - система управління польовим обприскувачем з підтримкою ISOBUS
  • Бак з армованого склопластику фактичним обсягом 2500, 3500 або 4500 л на вибір
  • Баки на 2500 і 3500 л - з одним поршневим мембранним насосом P200, бак на 4500 л - з двома поршневими мембранними насосами P200
  • Зовнішній пластмасовий бак для чистої води об'ємом 320 л
  • Ширина захоплення штанг 15-30 м
  • Максимум 13 секцій
  • Додаткове оснащення: електронний індикатор рівня заповнення TankControl, система автоматичного відключення окремих секцій CCI.Command SC і система паралельного руху CCI.Command PT, автоматична система ведення штанги DistanceControl, електрифікована водяна система EES Pack 1-4, бічні форсунки і форсунки-розширювачі з електричним приводом

Обприскувач LEMKEN ALBATROS

Різноманітні зчіпки

Обприскувач Primus оснащений поворотним дишлом, що допускає верхнє і нижнє навішування.

  • За допомогою перфорованої рейки можна регулювати висоту дишла і кут його нахилу до трактора; крім того, зчіпну петлю можна прикручувати в двох положеннях.
  • Зчіпна петля дишла є змінною деталлю і дозволяє використовувати різноманіття різних зачіпок;
  • Висоту навішування Primusа можна швидко і зручно адаптувати до будь-якого трактора;

Амортизація дишла

Як опція пропонується підвіска між поворотним дишлом і шасі Primus.

  • Вона пом'якшує поштовхи між обприскувачем і трактором при транспортуванні. У поєднанні з великими колесами підвіска забезпечує хорошу амортизацію.
  • При різкому гальмуванні на високій швидкості руху і наповненому баку, з'єднання рами і тягового дишла надійно захищене.

Обприскувач LEMKEN ALBATROS

Осі для будь-якої ширини колії і комфорту в роботі

Стандартний обприскувач Primus оснащений жорсткою віссю без ресори.
Залежно від розміру і виконання, жорстка ширина колії можлива від 1,50 до 2,25 метрів.
В якості опції для моделей Primus 10/12 4500 пропонуються осі з пневматичною підвіскою і шириною колії від 1,80 м. Підвіска, що враховує навантаження, гарантує максимальний комфорт при русі. Пневматичне гальмо на цій осі теж прив'язане до навантаження.

Великий дорожній просвіт і різноманітний вибір шин

Гладка нижня частина обприскувача Primus фірми LEMKEN сприяє роботі на полях з високими рослинами.
Велике розмаїття пропонованих варіантів шин дозволяє знизити навантаження на грунт і підвищити ефективність захисту рослин.
Насоси розміщені таким чином, щоб забезпечити дорожній просвіт близько 70 см по всій довжині машини і тим самим знизити ризик пошкодження рослин.

Компактний і безпечний при транспортуванні

Компактні габаритні розміри Primus полегшують транспортування навіть по зарослих польовим дорогам і вузьких проїздів.
Штанги обприскувача щільно прилягають до баку, навіть навислі дерева не є перешкодою для його пересування.
Висоту розташування штанги можна адаптувати за допомогою лаштунків попереду і ззаду до різних розмірів шин. Таким чином, при переміщенні по дорозі штанги мають найбільш низько розташований центр ваги, що значно збільшує безпеку пересування.

Обприскувач LEMKEN ALBATROS

Центр керування

Елементи керування Primusа розташовані на лівій стороні агрегату, вони добре видні та легкі в експлуатації.

  • Вентиль вибору (1) для закачування необхідної рідини або бакової суміші
  • Вентиль вибору (2) для закачування баковій суміші або чистої води
  • Розподільчий клапан (3) для промивання, розпилення, внутрішнього очищення і відкачування залишків
  • Ручне управління (4) продуктивністю мішалки
  • Пропорційні клапани (5) для зрошення по краях, перемішує форсунки, очищення каністри і підключення для зовнішньої очистки
  • Пропорційний клапан (6) для закачуючого інжектора на промивальному шлюзі
  • Регульований самоочисний фільтр (7) в напірному трубопроводі

Обрискувач LEMKEN ALBATROS

Потужний промивний шлюз

Великий промивний шлюз обприскувача Primus приводиться в робочий стан пружинним механізмом, що гарантує швидку заправку засобами захисту рослин.

  • Зрошення по краях без утворення туману і потужна перемішувальна форсунка забезпечують хороше розчинення і беззалишкову промивку засобів захисту рослин.
  • Ефективна форсунка для промивання каністри з широким кутом повороту без залишку очищає бак будь-якого розміру.
  • Складаний тримач мірного стакана запобігає випадковому розливанню засобів захисту рослин.
  • Як опція пропонується очищуючий пістолет для зовнішньої очистки.
  • На платформі спереду розміщена окрема ємність для миття рук.

Обприскувач LEMKEN ALBATROS

Для моделі Primus 12 пропонується електрогідравлічна система управління, що дозволяє управляти такими додатковими функціями, як DistanceControl.
В цьому випадку трактору потрібно тільки гідророзподільник простого дії і безнапірний зворотний трубопровід або система вимірювання навантаження.
Управління гідравлічними функціями здійснюється електричним способом з блоку управління.

Обприскувач LEMKEN ALBATROS

Базова система управління для Primus 10

Термінал CCI-50 з блоком секцій входить в базову комплектацію Primus 10 і в поєднанні з програмним забезпеченням MesoSpray являє собою інтуїтивно зрозумілий інтерфейс.
Електроживлення польового обприскувача забезпечується через монтажний комплект для акумулятора або через трьохконтактного систему харчування InCap.
Термінал можна при необхідності оснастити приймачем DGPS або з'єднувальним кабелем для DGPS-сигналу трактора.
У поєднанні з DGPS-сигналом за допомогою додатків CCI.Apps можна управляти автоматичним перемиканням секцій (CCI. Command SC) і системою паралельного водіння (CCI.Command PT).

Система управління для Primus 12 з підтримкою ISOBUS

Устаткування ISOBUS розширює можливості польового обприскувача Primus 12. Керувати ним можна за допомогою терміналу CCI-50, CCI-200, CCI-1200 або будь-якого терміналу ISOBUS, сертифікованого за стандартом AEF. Підключення до електромережі машини здійснюється через приладову розетку ISOBUS трактора. Устаткування ISOBUS підтримує безліч функцій, наприклад:
Керувати автоматичним перемиканням секцій можна через термінал CCI (CCI.Command SC) або через систему Section Control трактора (TC-SC).
Крім того, при використанні терміналу CCI можна користуватися системою паралельного водіння (CCI.Command PT).

Можлива обробка завдань (CCI. Control) в поєднанні з різними польовими журналами. (TC-Bas & TCGeo)
Можна легко інтегрувати ISOBUS-сумісні додаткові органи управління, такі як багатофункціональна рукоятка LEMKEN, блок джойстиків або багатофункціональний джойстик трактора. (AUX-N)
До всіх терміналів CCI можна підключати до двох камер (CCI.Cam)
Таким чином, термінали CCI можна використовувати для декількох машин, наприклад для польового обприскувача, сівалки, розподільника добрив і т. п.

Обприскувач LEMKEN ALBATROS

Обприскувач LEMKEN ALBATROS

Централь на маятникова підвіска

Кожна штанга підвішується в середині за допомогою маятникової підвіски. Вона автоматично прагне бути в горизонтальному положенні, незалежно від положення шасі обприскувача.
На схилах пружинні стабілізатори підтримують копіювання штангою схилу відповідно до його ухилом.
Крім того, вони перешкоджають опусканню штанги всередину на краю поля.

Z-подібний профіль: стійкість до крутіння і захист

Завдяки виготовленню з Z-подібного профілю штанги оптимально захищені від ушкодження.
Всі живильні трубопроводи, а також вентилі секцій розташовані в штанзі і захищені.
За допомогою Z-подібного профілю трубопроводи з нержавіючої сталі, можуть розміщуватися всередині корпусу штанги.

Захист від зіткнення

Для захисту форсунок і штанги від пошкоджень Primus оснащений пристроєм захисту від зіткнень.
Пристрій складається із захисної скоби по периметру штанг із запобіжним щитком для форсунок.

Обприскувач LEMKEN ALBATROS

Позначення - ширина захвату / симетричне скорочення - кількість секцій - маса (кг)
В якості опції можливі інші варіанти розподілу ширина захвату по секціях


Обприскувач LEMKEN ALBATROS

Дзеркально гладкий бак, просто і зручно миється

Бак обприскувача LEMKEN Primus виготовлений з високоміцного і стійкого до деформації армованого склопластику. Як опція пропонується платформа для підйому на куполоподібний дах.
Дзеркально гладкі внутрішні поверхні мінімізують відкладення засобів захисту рослин і сприяють швидкої і легкої внутрішньому очищенні.

Обприскувач LEMKEN ALBATROS

Форма і положення бака оптимізують розподіл ваги при будь-якому рівні заповнення.
Спеціальна форма бака також сприяє підвищенню ефективності змішування.

Обприскувач LEMKEN ALBATROS

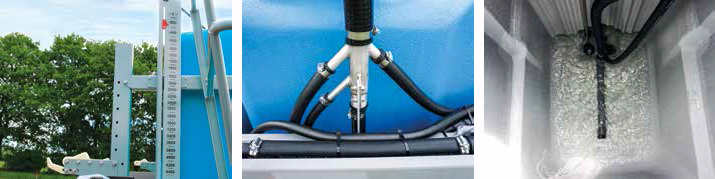

Механічний або електронний індикатор рівня заповнення

Показання обох індикаторів рівня заповнення однаково зручно зчитувати як у знаряддя, так і з кабіни трактора.
Рівень заповнення реєструється в середині бака, тому похиле положення обприскувача не впливає на показники.
Електронний індикатор рівня заповнення - запорука точності заправки і мінімуму залишків.
У поєднанні з електронним індикатором рівня заповнення можлива реалізація автоматичного відключення заправки.

Незначні залишки

Унікальна байпасна лінія колектора збирає всі рідини зі зворотних трубопроводів (до семи штук) і направляє безпосередньо в мішалку. Ніяких втрат потужності. Те, що не розпорошується, забезпечує перемішування.
Кількість шлангів і підводів, а також кількість необхідних під'єднань до баку обмежена до мінімуму.
Таким чином, кількість технологічних залишків істотно скорочується.

Ефективна мішалка

Бак оснащений потужною мішалкою для інтенсивного перемішування бакових сумішей, що перешкоджає відкладенню залишків. Магістраль від збирача - байпас з'єднана безпосередньо з трубопроводом мішалки, розташованому поздовжньо в нижній частині бака.
Завдяки цій системі загальна потужність насоса може сконцентруватися на перемішуванні.
Сильна гідравлічна зворотна мішалка зменшує утворення піни і гарантує освіту однорідної бакової суміші для обприскування під час загального процесу обприскування.
Інтенсивність перемішування плавно регулюється за допомогою арматури, яка легко обслуговується.

Обприскувач LEMKEN ALBATROSЦиркуляційний трубопровід

Оптимізований процес розподілу рідини на причіпних обприскувачах Primus фірми LEMKEN гарантує ефективне внесення всіх засобів захисту рослин.
Великі за розміром трубопроводи дозволяють розподіляти велику кількість рідини і працювати на високій швидкості руху.
Регулюючий вентиль кількості рідини має широкий діапазон регулювання. Таким чином, вносима кількість є змінною величиною.
На розпилювальної трубці з нержавіючої сталі з товщиною стінки 2 мм міцно кріпляться власники форсунок.
У серійній комплектації Primus оснащується циркуляційним трубопроводом, який після виключення форсунок забезпечує подачу однорідного розчину для обприскування по всій ширині захоплення штанг.

Обприскувач LEMKEN ALBATROS

Environmentally friendly enhanced sprayer pack (EES Pack)

EES Pack - це пакети оснащення, які адаптують машину до роботи згідно майбутнім вимогам екологічної безпеки. Управління процесами очищення безпосередньо з закритої кабіни забезпечує оптимальний захист механізатора і дозволяє зручно і швидко виконати внутрішню очистку прямо на полі.

Обприскувач LEMKEN ALBATROS

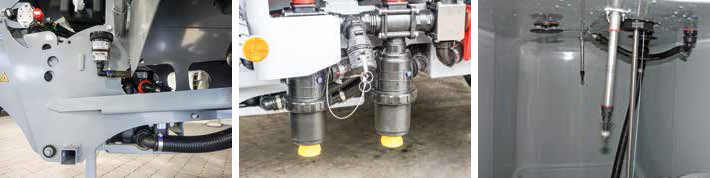

Насоси

Висока продуктивність насосів гарантує швидку заправку, добре перемішування розчину для обприскування і ретельне очищення знаряддя.
Привід насосів реалізований через вал відбору потужності зі швидкістю обертання не більше 540 об / хв. Це дає максимальний час заправки від 10 до 15 хвилин.
Матеріал поршневих мембранних насосів стійкий до рідких добрив.

Фільтри

Фільтри Primusа легко доступні:

  • Моделі Primus з розміром баку 2300 і 3200 л оснащені всмоктуючим фільтром. Моделі Primus з розміром бака 4200 л - двома всмоктувальними фільтрами щільністю 50 петель на дюйм. Вбудований у всмоктувальні фільтри зворотний клапан дозволяє виконувати очистку фільтрів навіть при заповненому основному баку без витоку з нього розчину для обприскування.
  • Фільтр в напірному трубопроводі є самоочищаємий, і має одиницю вимірювання 80 Mesh, фільтр попереднього очищення перед форсунками при використанні на форсунках має більший або однаковий отвір 025.

Внутрішнє очищення

Внутрішня поверхня бака причіпного обприскувача Primus дзеркально гладка і дає оптимальні передумови для бездоганного внутрішнього очищення бака, що виключає наявність залишків.

  • Завдяки оптимальному розміщенню двох обертових форсунок з нержавіючої сталі в верхній частині бака забезпечується надійна промивка всієї його внутрішньої поверхні.
  • Завдяки оптимізованої прокладці трубопроводів вони майже відсутні всередині бака, що значно спрощує внутрішню очистку.
  • Очищення арматури, трубопроводів, клапанів секцій і насосів можливе навіть при частково заповненому баку.

Обприскувач LEMKEN ALBATROS

Primus 10:

Електронний блок управління і автоматичного регулювання з терміналом LEMKEN CCI-50, блоком перемикачів секцій і базовим оснащенням для трактора

Primus 12:

Електронний блок управління і автоматичного регулювання з підтримкою ISOBUS без терміналу та без додаткового елемента управління

  • Базова система управління штангами FS: гідравлічне регулювання висоти з 1 гідророзподілювачем односторонньої дії, системою складання-розкладання в транспортне / робоче положення за допомогою гідравлічної системи послідовного включення з допомогою 1 гідророзподільника двосторонньої дії, електричний пристрій вирівнювання на схилі з оптичним індикатором середини і потенціометром
  • Вертикальна підвіска для штанг
  • Поршневий мембранний насос 1 х 260 л в Primus 10 і 12/2500 і 10 і 12/3500, 2 х 200 л в Primus 10 і 12/4500
  • Шини 300/95 R 46 в Primus 10 і 12/2500 і 10 і 12/3500, 340/85 R 48 в Primus 10 і 12/4500
  • Гальмівна система з двоконтурним пневматичним приводом
  • Одноважільне управління в зоні розподілу
  • Непрямий індикатор рівня заповнення
  • 2 обертові форсунки для внутрішнього очищення бака з нержавіючої сталі
  • Ручне регулювання мішалки
  • Промивний шлюз з пружинним механізмом і полка з тримачем мірного стакана
  • Всмоктуючий патрубок 2 "Kamlok
  • Бак для чистої води зовнішній 2 х 160 л
  • Ємність для миття рук
  • Дишель, верхнє навішування (нижнє навішування в якості альтернативи)
  • Зчіпна петля, що регулюється по висоті, діаметр 40 мм, нерухома
  • Карданний вал
  • 1 комплект форсунок TeeJet AIXR VP, будь-який розмір
  • Перевірка агрегату для 1 комплекту форсунок з офіційним знаком якості
  • Крила з освітлювальним обладнанням
  • Без платформи

Обприскувач LEMKEN ALBATROS



Primus 10/12
Основний бак. Номінальний об'єм
Основной бак. Фактический объем
Бак для чистої води, л
Бак для миття рук, л
Вага (кг, без штанги)
2500
2300
2450
320
12
2420
3500
3200
3400
320
12
2520
4500
4200
4400
320
12
2820

Транспортні габарити, мм

Primus 10/12
Зі штангами
Довжина Min.
Довжина Max.
Ширина Min.
Ширина Max.
Висота Min.
Висота Max.
2500
FS21
5300
5600
2600
2900
3300
3600
2500
FS27
5600
5900
2600
2900
3300
3600
2500
FS30*
5600
5900
2600
2900
3300
3600
3500
FS21
5300
5600
2600
2900
3300
3600
3500
FS27
5600
5900
2600
2900
3300
3600
3500
FS30*
5600
5900
2600
2900
3300
3600
4500
FS21
5700
6000
2600
3000
3300
3700
4500
FS27
6000
6300
2600
3000
3300
3700
4500
FS30
6000
6300
2600
3000
3300
3700

* Тільки в поєднанні з верхнім навішуванням і подовжувачем дишла
