Обприскувач LEMKEN ALBATROS

Захист рослин сьогодні

В даний час інтенсивність в рослинництві все більш оптимізується, щоб відповідно до сівозміною і переважаючими кліматичними умовами працювати економічно ефективно. Разом з високими очікуваннями зростання врожайності всіх культур потрібна надійна, зручна в обслуговуванні і точно відповідна області застосування техніка для захисту рослин і внесення рідких добрив. Успішний менеджмент захисту рослин - це одне з найважливіших умов досягнення хорошого врожаю. Сучасні і високопродуктивні польові обприскувачі надають професійним фермерам, які займаються рослинництвом, підтримку в щоденному рішенні постійного питання розумного співвідношення між скороченням витрат і підвищенням врожайності при одночасному захисті навколишнього середовища. Саме при захисті рослин фермерське господарство знаходиться під пильною увагою з боку громадськості і постійним контролем відповідних служб. Громадська думка з питання захисту навколишнього середовища може справити позитивний вплив на розумний підхід в області захисту рослин.

Тому техніка повинна бути не тільки надійною, але і доступною в управлінні і обслуговуванні, а також легко митися. Модельний ряд обприскувачів Альбатрос від LEMKEN пропонує вимогливому фермеру професійний і добре оснащений причіпний польовий обприскувач, який ідеально відповідає всім вимогам і гарантує продуктивний і ефективний захист рослин.






Обприскувач LEMKEN ALBATROS

Причіпний обприскувач Альбатрос 9 фірми LEMKEN представлений в новому привабливому вигляді. Сіра рама і синій бак надають класичному змісту техніки LEMKEN нове обличчя.
Функціонально розміщений кожух захищає зону управління та електрику від забруднень.

Причіпний польовий обприскувач Альбатрос 9 пропонує велику кількість варіантів оснащення і робить можливим оптимальний підбір обприскувача під індивідуальні вимоги господарства. Таким чином, поєднується професійний захист рослин з максимальною економічною ефективністю.

Серцем Альбатроса 9 є легко очищається бак зі склопластику з гладкою внутрішньою і зовнішньою поверхнею об'ємом від 2.200 до 6.200 літрів з вбудованим баком для чистої води.

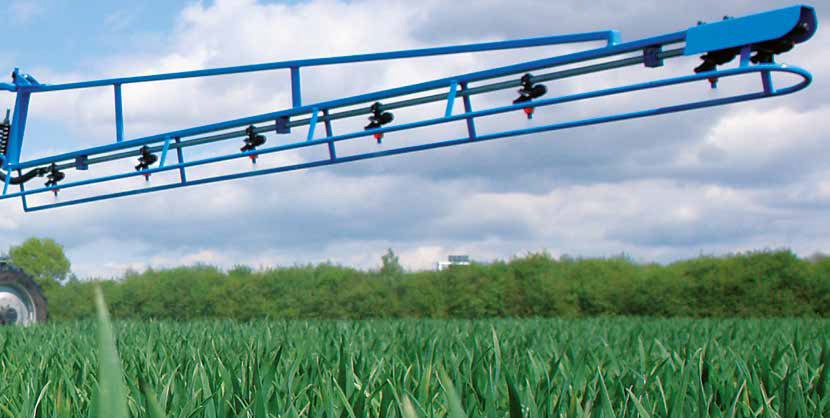

Штанга з Z-подібного профілю з робочою шириною від 15 до 39 метрів і різними типами складання і секцій дозволяє використовувати обприскувач на будь-яких полях.

Трубопроводи і вентилі секцій захищені і розташовуються усередині штанги.

Нові напрямні для регулювання висоти штанги дозволяють легко змінювати висоту штанги і адаптуватися до різних розмірів шин і дисків. Це, в свою чергу, дозволяє максимально опустити центр ваги штанг, що значно сприяє безпеці під час руху.

Альбатрос 9 задає нові стандарти і в комфорті управління машиною. Один важіль управління на функції всмоктування і нагнітання робить управління Альбатросом простим і ефективним. Комфорт управління проявляється також і в практичному виконанні. Наприклад, вбудований складний столик з вимірювальною склянкою на промивальному шлюзі, або окреме місце для зберігання робочого костюма, маски, рукавичок і невеликих деталей, наприклад, форсунок, розміщується в оновленому електрогідравлічному блоці управління з правого боку обприскувача

Обприскувач LEMKEN ALBATROS

Альбатрос 9/2000

Бак зі склопластику, об'ємом 2.200 літрів
Вбудований бак для чистої води, об'ємом 200 літрів
1х250 літрів мембранно-поршневий насос
Штанга від 15 до 30 метрів

Альбатрос 9/3000

Бак зі склопластику, об'ємом 3.000 літрів
Вбудований бак для чистої води, об'ємом 300 літрів
2х160 літрів мембранно-поршневих насоса
Штанга від 15 до 30 метрів

Альбатрос 9/4000

Бак зі склопластику, об'ємом 4.000 літрів
Вбудований бак для чистої води, об'ємом 400 літрів
2х250 літрів мембранно-поршневих насоса
Штанга від 15 до 33 метрів

Альбатрос 9/5000

Бак зі склопластику, об'ємом 5.000 літрів
Вбудований бак для чистої води, об'ємом 500 літрів
2х250 літрів мембранно-поршневих насоса
Штанга від 15 до 39 метрів

Альбатрос 9/6000

Бак зі склопластику, об'ємом 6.200 літрів
Вбудований бак для чистої води, об'ємом 600 літрів
2х250 літрів мембранно-поршневих насоса
Штанга від 15 до 39 метрів

Обприскувач LEMKEN ALBATROS

Дзеркально гладкий бак, просто і зручно миється

Бак обприскувача Альбатрос 9 фірми LEMKEN виготовлений з високоміцного і стабільного по формі пластика, армованого скловолокном (GFK). До нього легко дістатися по широких сходах.
Дзеркально гладкі внутрішні поверхні бака практично виключають відкладення залишків засобів захисту рослин і сприяють швидкому і легкому внутрішньому очищенню.

Форма і положення бака забезпечують оптимальний розподіл ваги при будь-якому ступеню заповнення.

Ємність для чистої води об'ємом приблизно 10% від обсягу бака розташована в центрі головного бака і забезпечує оптимальне розташування центру тяжіння. Одночасно він найкращим чином виконує функції гасителя хвиль і підвищує безпеку при русі на горбистій місцевості.

Обприскувач LEMKEN ALBATROS

Абсолютно герметичний

Бак Альбатроса 9 закривається абсолютно герметично і оснащений постійної припливної та витяжної вентиляцією.
Таким чином, підвищується корисний об'єм бака, а при гальмуванні рідина не розхлюпується.
Заповнення головного бака можливо через всмоктувальний з'єднання, без відкривання кришки, оскільки повітря з бака йде через верх.

Незначні залишки

На Альбатросі 9 від компанії LEMKEN є єдиний в своєму роді центральний колектор зливу - Байпас-збірник, через який всі технічні залишки з семи зворотних трубопроводів одним потоком зверху повертаються в бак.
Кількість шлангів і підводів, що ведуть до головної ємності, а також кількість необхідних під'єднань до баку обмежена до мінімуму.
Кількість технологічних залишків істотно скорочується.

Ефективна мішалка

Бак оснащений ефективним змішуючим пристроєм для інтенсивного перемішування бакових сумішей, що перешкоджає відкладенню залишків. Магістраль від центрального колектора зливу (Байпас) безпосередньо з'єднана з трубопроводом змішуючого пристрою, розташованим поздовжньо в нижній частині бака.
Завдяки цій системі загальна потужність насоса може сконцентруватися на перемішуванні.
Сильна гідравлічна зворотня мішалка зменшує утворення піни і гарантує утворення гомогенної бакової суміші для обприскування під час загального процесу обприскування.
Інтенсивність перемішування може плавно регулюватися за допомогою зручного в управлінні важеля вибору (1).

Обприскувач LEMKEN ALBATROS

Обприскувач LEMKEN ALBATROS

Центр керування

Один важіль управління, на функції всмоктування і нагнітання, робить управління простим і ефективним. Всі функції польового обприскувача Альбатрос 9 від компанії LEMKEN тепер можуть бути логічно і чітко відрегульовані в оновленому центрі управління. Функціонально розміщений кожух захищає розташовану зліва зону управління від забруднень.

Арматура всмоктування (фото зліва)

  • Важіль вибору (1) для всмоктування зовнішніх рідин, чистої води або бакової суміші.
  • Важіль перемикання (2) для включення і виключення другого другого насоса (починаючи від Альбатроса 9/4000) дозволяє регулювати час наповнення бака.

Арматура нагнітання (фото праворуч)

  • Важіль розподілу (3) для обприскування, внутрішнього очищення, промивання шлюзу, відкачування технологічних залишків і зовнішньої очищення.
  • Перемикач (4) для регулювання змішуючого пристрою при майже порожньому баку або при використанні бакової суміші, схильної до утворення сильної піни.

Промивний шлюз

Промивний шлюз Альбатроса 9 з великим робочим об'ємом забезпечує безперервне наповнення засобами захисту рослин і зручно наводиться в транспортний або робоче положення.

  • Зволоження по краях без ефекту туману і потужна перемішуюча форсунка сприяють гарному розчиненню і подачі рідини для обприскування без залишку.
  • Вбудована ефективна промивка каністри шляхом відкидання. Також на промивальному шлюзі є промивний пістолет для зовнішньої очистки (опція).
  • Вбудований складний столик для безпечного положення мірного стакана підвищує комфорт і безпеку при змішуванні.
  • Устаткування для керування має доступний огляд і зручний в обслуговуванні.

Обприскувач LEMKEN ALBATROS

Spraydos

Комп'ютер обприскувача Spraydos дозволяє з водійського сидіння за допомогою електроніки управляти центральними клапанами, клапанами окремих секцій і клапанами регулювання кількості вноситься рідини.

  • Під час роботи оператор вибирає бажану норму витрати робочої рідини в літрах на гектар. За допомогою витратоміра комп'ютер Spraydos повністю автоматично регулює норму витрати робочої рідини пропорційно переміщенню з урахуванням мінливої швидкості.
  • Істотні дані, такі, як швидкість, витрата рідини, що обробляється площа, час або кількість внесеної суміші, обробляються, враховуються і можуть бути затребувані в будь-який час.

Техніка ISOBUS

Техніка ISOBUS розширює можливості польових обприскувачів. Так званий керуючий модуль на агрегаті і блок управління (COMFORT- термінал або LEMKEN CCI-200 термінал) в кабіні водія трактора пов'язані між собою через стандартну шину ISOBUS. Технологія ISOBUS підтримує численні функції, такі як:

  • Один термінал може використовуватися для декількох агрегатів, наприклад, польового обприскувача, сівалки, розкидачі мінеральних добрив та ін.
  • Просте управління завдяки оглядовому дисплею.
  • Комфортне керування функціями агрегату завдяки ергономічного джойстика з 3 рівнями включення.
  • Сполучення з приймальні супутниковою системою для паралельного водіння, обробка з включенням щоб вибрати, секцій для виключення подвійної обробки поля і навігація дорога-поле.
  • Автоматичне включення секцій з використанням супутника.
  • Можна легко інтегрувати додаткові прилади для індикації або управління різними функціями.
  • Обробка у відповідності з різними картами полів. Обмін даними відбувається через USB або GSM модеми. Всі види робіт можна точно документувати за часом і місцем.

Обприскувач LEMKEN ALBATROS

Обприскувач LEMKEN ALBATROS

Універсальне тягове дишло

Альбатрос 9 від компанії LEMKEN серійно оснащується універсальним тяговим дишлом.

  • Численні варіанти оснащення зчіпки з різними зчіпними петлями, при верхньому або нижньому навішуванні, за бажанням також підпружинені, а також управління дишлом для всіх варіантів Альбатроса є природними.
  • Дишло з центром обертання, розташованим далеко під баком, забезпечує найнадійніший спосіб подруливания - саме на схилах, де оптимальна стійкість особливо важлива.

Гідравлічна опорна стійка

Гідравлічна опорна стійка під час експлуатації повністю вбудоване в дишло.

  • Прибрана опорна стійка ховається в дишло і тим самим утворює гладку нижню поверхню обприскувача.
  • Обертова нижня опора оптимально розташовується на грунті.

Підресорений наконечник дишла

Підресорений наконечник дишла для обприскувача Альбатрос 9 фірми LEMKEN встановлюється за вибором.

  • Він мінімізує удари між обприскувачем і трактором переважно під час транспортування. У поєднанні з колесами великого обсягу підресорений наконечник дишла практично замінює істотно дорожчі осі з пневматичною підвіскою.
  • При різкому гальмуванні на високій швидкості руху і наповненому баку, з'єднання рами і тягового дишла надійно захищене.

Обприскувач LEMKEN ALBATROS

Осі для будь-якої колії і високого комфорту

Серійний польовий обприскувач Альбатрос 9 оснащений неподпружіненою жорсткою віссю. Колія може бути від 1,50 до 2,25 метрів в залежності від моделі та комплектації.

  • Пневматична підвіска осі, яка забезпечує безпечне і комфортне транспортування на поле і назад, опціонально можлива, починаючи з колії від 1,80 метрів. Пневматичні гальма регулюються в залежності від навантаження.
  • Дбайливе ставлення до грунту і ефективний захист рослин забезпечуються великою кількістю можливих варіантів коліс на всіх польових обприскувачах від LEMKEN

Великий дорожній просвіт і різноманітний вибір коліс

Гладка нижня частина обприскувача Альбатрос 9 сприяє роботі на полях з високими рослинами.

  • Різноманітні великі колеса і крила з регульованими тримачами сприяють адаптації до всіх індивідуальних умов.
  • Достатній дорожній просвіт гарантує впевнений захист рослин.

Компактно і безпечно при транспортуванні

Компактні габаритні розміри Альбатроса 9 полегшують транспортування навіть по зарослим польовим дорогам і вузьким проїздах.

  • Штанги обприскувача щільно прилягають до баку, так, що навіть навислі дерева не є перешкодою для його пересування.
  • Висоту розташування штанги можна адаптувати за допомогою лаштунків-засувок попереду (1) і ззаду (2) до різних розмірів шин. Таким чином, при переміщенні по дорозі штанги мають найбільш низько розташований центр ваги, що значно збільшує безпеку пересування.

Обприскувач LEMKEN ALBATROS

Обприскувач LEMKEN ALBATROS

Z-подібний профіль - стійкий до скручування і захищений

Конструкція Z-образного профілю штанги забезпечує максимум опору до скручування і захисту від пошкоджень.

  • Всі живлять трубопроводи, а також вентилі секцій розташовані в штанзі і надійно захищені.
  • Завдяки Z-образним профілем штанги можливе розміщення трубопроводів з нержавіючої сталі всередині корпусу штанги без додаткового піддає корозійної небезпеки.

Обприскувач LEMKEN ALBATROS

Насоси
Мембранно-поршневі насоси завдяки використанню нержавіючих матеріалів стійкі до корозії і впливу рідких добрив.

  • На Альбатросі 9 з верхнім навішуванням привід насоса здійснюється через редуктор в масляній ванні. Можлива опція і для валу відбору потужності в 1000 об / хв.
  • На обприскувачі з нижнім навішуванням привід насоса здійснюється безпосередньо від карданного валу.
  • Гідравлічний привід насоса безпосередньо від гідравліки трактора з цифровим контролем числа оборотів можна замовити як опцію.

Фільтри

Фільтри Альбатроса 9 добре захищені і легко доступні.

  • Альбатрос 9/2000 і 9/3000 мають по одному всмоктуючому фільтру, Альбатрос 9 / 4000-9 / 6000 мають по два всмоктуючих фільтра по 50 Mesh (отворів на дюйм). Вбудований в усмоктувальний фільтр зворотний клапан дозволяє проводити очистку фільтрів також і при заповненому основному баку без втрати бакової суміші.
  • Фільтр в напірному трубопроводі є самоочищається і має 80 Mesh, фільтр попереднього очищення перед форсунками має більшу або однакове отвір 025.

Внутрішнє очищення

За допомогою двох обертових форсунок з високоякісної нержавіючої сталі, які знаходяться вгорі бака, вся внутрішня поверхня бака грунтовно промивається.

  • Вентиль вибору перемикає подачу рідини з бакової суміші на чисту воду, а розподільний кран перемикається на внутрішню промивку.
  • Процесом внутрішнього очищення можна опціонально управляти електрично з кабіни трактора.

Обприскувач LEMKEN ALBATROS

Обприскувач LEMKEN ALBATROS

Непряма індикація рівня заповнення

Непряма індикація рівня заповнення дуже добре видно з кабіни трактора при заповненні бака і обприскуванні.

  • Рівень заповнення зчитується в центрі бака, тому навіть розташування обприскувача під нахилом навряд чи вплине на точність індикації.
  • Трос поплавка промивається від залишків за допомогою системи внутрішнього очищення бака.
  • Таким чином можна заощадити витрати на систему електронної індикації рівня заповнення Tank-Control.

Захист від зіткнень

Для захисту форсунок і штанги від пошкоджень Альбатрос 9 оснащений пристроєм захисту від зіткнень.

  • Крайня секція штанги має обертову підпружинену частина. При контакті з грунтом або перешкодою вона зміщується майже на 90 ° вперед або назад і потім автоматично повертається у вихідне положення.

Відсік для зберігання

У правій частині обприскувача розташований спеціальний функціональний ящик і блок електрогідравлічного управління (опція).

  • У базовій комплектації спеціальний ящик використовується для зберігання спецодягу, інструменту та дрібних деталей.
  • Блок електрогідравлічного управління обладнаний також двома невеликими відсіками для зберігання інструментів і дрібних деталей.

Обприскувач LEMKEN ALBATROS

Легка зовнішня промивка

З метою дбайливого ставлення до водойм і щоб уникнути навантажень на стічні води, зовнішню очистку обприскувача слід проводити безпосередньо на полі.

  • Для цього додатково можна замовити шланг на барабані довжиною 15 метрів з пістолетом для очищення з підключенням до розподільного клапану.
  • Середнє положення штанг дозволяє проводити зовнішню очистку по всій ширині і в розкладеному стані.

Електрогідравлічне управління

Електрогідравлічне управління поставляється для тракторів з невеликою кількістю гідровиводів, або для додаткових функцій, наприклад, автоматичного управління дишлом.

  • Трактор використовує тільки один гідровивід одиночної дії і один безнапірний шланг для повернення оливи.
  • Гідравлічні функції керуються електрично через блок управління в кабіні трактора.

Обприскування з повітряною підтримкою

Система повітряної підтримки Air Vac скорочує знесення крапель і оптимізує внесення ЗЗР, таким чином, можна істотно знизити витрату засобів захисту рослин.

  • Вихід повітря з повітряного мішка регулюється щодо виходу рідини з форсунок, таким чином, створюється постійний вакуум.
  • Рослини на полі злегка розкриваються, і за рахунок втягує дії вакууму обприскують рідина повністю потрапляє на рослини. Рослини зволожуються з усіх боків.

Базова комплектація:

  • електронне управління і автоматичне регулювання за допомогою комп'ютера SPRAYDOS для 5-9 секцій;
  • мембранно-поршневий насос 1 x 250 літрів на Альбатросі 9/2000, 2 x 160 літрів на Альбатросі 9/3000, 2 x 250 літрів на Альбатросі 9/4000;
  • привід насоса через редуктор з циліндричними шестернями;
  • циркуляційний трубопровід;
  • шини 300/95 R 46 на Альбатросі 9/2000 і 9/3000, 340/85 R 48 на Альбатросі 9/4000, 520/85 R 38 на Альбатросі 9/5000, 520/85 R 42 на Альбатросі 9/6000;
  • двоконтурна пневматична гальмівна система;
  • одноважільне управління процесом всмоктування і нагнітання;
  • V2A-трубопровід обприскувача;
  • непрямий датчик рівня наповнення бака;
  • електричне управління стабілізацією машини на схилі, від штанги обприскувача B 33 гідравлічно;
  • стабілізатор для штанги обприскувача;
  • 2 обертові форсунки для внутрішнього очищення бака з нержавіючої сталі;
  • промивний шлюз на пружинної підвісці зі столом і мірним стаканом;
  • всмоктувальне під'єднання 2 "Kamlok;
  • вбудований бак чистої води об'ємом приблизно 10% від обсягу бака;
  • сходи для підйому з платформою;
  • ящик для приладдя справа по ходу руху.
  • унівескальное жорстке дишло, навішування зверху на серьгу;
  • змінні і регульовані по висоті зчіпні петлі, Д 40 мм;
  • гідравлічна опора (ручний привід) освітлювальне обладнання згідно StVZO;
  • тримач форсунок однофорсуночний

Транспортные габариты (мм)


Довжина
Ширина
Висота
Альбатрос
Зі штангою
Min.
Max.
Min.
Max.
Min.
Max.
9/2000
B 21
5.400
5.900
2.600
2.800
3.250
3.600
B 27
5.500
6.000
2.600
2.700
3.250
3.600
B 30
5.500
6.000
2.600
2.700
3.250
3.600
9/3000
B 21
6.000
6.500
2.600
2.800
3.350
3.600
B 27
6.000
6.500
2.600
2.700
3.350
3.600
B 30
6.000
6.500
2.600
2.700
3.350
3.600
9/4000
B 21
6.800
7.300
2.600
2.700
3.350
3.900
B 27
7.000
7.500
2.600
2.800
3.350
3.800
B 30
7.000
7.500
2.600
2.700
3.350
3.800
B 33
7.000
7.500
2.600
2.700
3.350
3.800
9/5000
B 21
7.000
8.200
2.600
2.700
3.350
3.900
B 27
7.000
7.500
2.800
2.900
3.600
3.900
B 30
7.800
8.300
2.800
2.900
3.600
3.900
B 33
7.000
7.500
2.600
2.800
3.350
3.800
B 36
7.000
7.500
2.600
2.700
3.350
3.800
B 39
7.000
7.500
2.600
2.700
3.350
3.800
9/6000
B 21
7.700
8.200
2.600
2.700
3.350
3.900
B 27
7.000
7.500
2.800
2.900
3.600
3.900
B 30
7.800
8.300
2.800
2.900
3.600
3.900
B 33
7.700
8.200
2.600
2.700
3.350
3.900
B 36
7.000
7.500
2.800
2.900
3.600
3.900
B 39
7.800
8.300
2.800
2.900
3.600
3.900


Альбатрос
Основной бак
Бак для чистої води
Ємність для миття рук
Вага
Номінальний об'єм
Реальний об'єм
(літри)
(літри)
(кг, без штанги)
9/2000
2.000
2.200
200
18
2.000
9/3000
2.900
3.000
300
18
2.180
9/4000
3.800
4.000
400
18
2.450
9/5000
4.800
5.000
500
18
2.800
9/6000
5.900
6.200
600
18
2.900


Зображення LEMKEN ALBATROS

Відео LEMKEN ALBATROS
