Зернозбиральні комбайни CLAAS TUCANO 580-570 Переваги.

  • CMOTION, багатофункціональний джойстик, CEBIS, TELEMATICS, система картування врожайності і GPS PILOT гарантують інноваційний комфорт управління і контролю
  • Підвищення продуктивності на 20% завдяки системі APS
  • Системи APS і APS HYBRID. Унікальна технологія обмолоту в своєму класі
  • Зерновий бункер об'ємом до 9000 л дозволяє продовжити час безперервноїприбирання, а висока швидкість розвантаження скорочує час простою
  • Жатка VARIO з шириною захвату від 4,95 до 9,22 м забезпечує підвищенняпродуктивності на 10% завдяки оптимальному розподілу маси
  • Двигуни Caterpillar і Mercedes-Benz забезпечують надійний запас потужностінавіть в найважчих умовах
  • Новий повнопривідний міст зі збільшеною на 30% тягою

Зернозбиральний комбайн CLAAS TUCANO 580/570

1. GPS PILOT S7 або S10, GPS PILOT FLEX
2. Комфортна кабіна
3. CEBIS з автоматичним настроюванням культури
4. Верхня вивантаження до 105 л / с
5. LASERPILOT
6. Жатки VARIO / НОВИНКА: VARIO 930-500 з інтегрованими рапсовими вкладишами
7. AUTO CONTOUR
8. Універсальний контакт
9. V-подібний канал
10. молотильних система APS
11. Гідравлічне регулювання підбарабання для всіх моделей
12. Гідравлічна захист від перевантаження підбарабання
13. Турбовентилятор
14. Система сепарації ROTO PLUS
15. Високопотужний розподільник полови
16. Подрібнювач SPECIAL CUT
17. ACTIVE SPREADER
18. PROFI CAM
19. Двигуни Caterpillar / Mercedes-Benz зі стандартом токсичності Tier 3
20. Повнопривідний міст з новою приводний концепцією

Кабіна. Просторіше. Зручніше. Ефективніше.

Зернозбиральний комбайн CLAAS TUCANO 580/570

Оптимальні робочі умови

Комбайн TUCANO забезпечує комбайнеру свободу рухів і відмінний круговий огляд. Приємний клімат завдяки кондиціонеру, дуже низький рівень шуму і регульована в трьох положеннях рульова колонка створюють першокласні умови для роботи.

Сидіння. Зернозбиральний комбайн CLAAS TUCANO 580/570

Покращене сидіння: амортизація, підтримка, вентиляція, підігрів.

Активний клімат-контроль забезпечує оптимальну вентиляцію. Пневмопідвіска з автоматичним контролем висоти адаптується до ваги механізатора і ефективно гасить до 40% коливань. Пневматична подвійна поперекова опора утримує спину в потрібному положенні. Підігрів сидіння оснащений автоматичним термостатом.

Холодильник. Зернозбиральний комбайн CLAAS TUCANO 580/570

Повноцінне крісло для інструктора з вбудованим холодильником.
Інтегрований підлокітник зліва на двері
Відкидна спинка, яка використовується також як столик
Збільшений холодильник об'ємом 43 л з тримачем пляшок
Багато додаткових відсіків для зберігання

Освітлення. Зернозбиральний комбайн CLAAS TUCANO 580/570

У будь-який час світло, як вдень.

Система освітлення забезпечує найкращу видимість усієї робочої зони і компонентів машини в темряві. Інтелектуальні функції, наприклад затримка вимкнення світла, доповнюють комплекс обладнання. Фари H9 і ксенонові фари перетворять ніч в день.
До десяти робочих фар
Освітлення приставок
Освітлення бічних областей, стерні та заднього моста
Автоматичне освітлення шнека
Автоматична фара заднього ходу
Освітлення системи очищення, зернового бункера і сходу
Сервісні ліхтарі під бічними капотами
Переносний ліхтар робочого освітлення

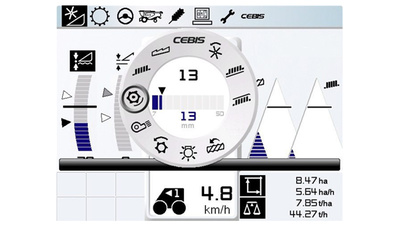

CEBIS. Кращий огляд, кращий контроль.

CEBIS. Зернозбиральний комбайн CLAAS TUCANO 580/570

Тримати механізатора в курсі подій.

Електронна система CEBIS призначена для інформування, реєстрації, управління і контролю. Вона відрізняється зрозумілою і логічною структурою меню.
Для контролю процесів і станів досить одного погляду на дисплей CEBIS: вся найважливіша інформація про рух або польовий роботі виводиться на екран. Попередження супроводжуються звуковим сигналом і відображенням символу з текстом.

Відображення на екрані з діагоналлю 21 см.

Екран CEBIS з діагоналлю 8,4 "(21 см) забезпечує ідеальну видимість завдяки індивідуальному налаштуванню положення. За допомогою кульового шарніра можна відрегулювати положення монітора в поперечній і поздовжнійї площинах, а також його нахил.

Наочне, просте і швидке управління.

Базові налаштування машини в режимі роботи виконуються поворотним перемикачем CEBIS
Додаткова кнопка швидкого доступу HOTKEY забезпечує швидкий перехід до додаткових функцій
Положення поворотного перемикача відображається на екрані
Навігація в меню і зміна параметрів здійснюється за допомогою відповідних поворотних кнопок CEBIS і кнопок швидкого доступу HOTKEY
Карта пам'яті Compact Flash спрощує обмін даними
За допомогою кнопки DIRECT ACCESS здійснюється безпосередній виклик останньої зміни меню. Крім того, існує можливість швидкого доступу до зображення камери


CMOTION. Більше функцій під контролем.

CMOTION. Зернозбиральний комбайн CLAAS TUCANO 580/570

CMOTION. Більше комфорту.

Інтегрований в правий підлокітник крісла механізатора багатофункціональний джойстик є головним елементом, що забезпечує комфортабельність управління і роботи на комбайні TUCANO. Джойстик CMOTION розроблений спеціально під праву руку. Концепція управління дає можливість інтуїтивної роботи з багатьма елементами управління, не змушуючи при цьому постійно змінювати положення руки.
Зі зворотного боку джойстика є додатковий трьохпозиційний тумблер, який дозволяє виконувати ручну поперечну регулювання жатки, змінювати значення в меню швидкого доступу HOTKEY або здійснювати ручне переміщення столу жатки VARIO.

Комплексна інформація.

За допомогою простих операцій управління в системі CEBIS можна викликати численні відомості про машину, виводити їх на друк, а також здійснювати комплексне управління і контроль.
Автоматичне налаштування культури
GPS PILOT, LASER PILOT, AUTO PILOT - автоматичне рульове управління
Автом. сист. управління жаткою
QUANTIMETER - вимір продуктивності / вологості
Лічильник площі
Система вимірювання витрати палива
Карти продуктивності - реєстр культур
Індикація продуктивності - залишок палива, радіус дії, ступінь заповнення зернового бункера
управління завданнями
Індикація інтервалів і робіт з технічного обслуговування
Бортова діагностика, списки і журнал сигналів тривоги
Контроль частоти обертання / індикація пробуксовки (наприклад, молотильний барабан)

Термінал. Зернозбиральний комбайн CLAAS TUCANO 580/570

НОВИНКА: автоматичне налаштування машини.

Для більш ніж 35 культур передбачені запрограмовані на заводі-виробнику налаштування. Крім того, є можливість збереження додаткових власних досвідчених значень (особливі культури) і виклику їх в будь-який момент. Плюс до всього, тут можна зберігати вибрані налаштування, швидкий доступ до яких здійснюється через поворотний вимикач Hotkey. Передбачені налаштування наступних параметрів машини:
Частота обертання молотильного барабана
Зазор підбарабання
Частота обертання ротора
Частота обертання вентилятора
Відкриття верхнього і нижнього решіт
Чутливість контролю пропускної здатності, очищення
Чутливість контролю пропускної здатності, система сепарації
Питома вага культури (кг / гл)
Залежний від культури калібрувальний коефіцієнт







TELEMATICS - допомагає працювати ще краще.

TELEMATICS. Зернозбиральний комбайн CLAAS TUCANO 580/570

Повний контроль одним клацанням миші.

Система TELEMATICS від фірми CLAAS дозволяє в будь-який час ознайомитися з інформацією про машину через інтернет. Зустрітися з новими перевагами системи TELEMATICS.

Оптимізація налаштувань.

За допомогою особистого доступу до сервера TELEMATICS можна порівнювати і при необхідності коректувати поточні дані про продуктивність машин і бригад для отримання постійних бездоганних результатів незалежно від умов. Кожен день.

Оптимізація робочих процесів.

Щодня по електронній пошті надсилається звіт з аналізом часу роботи та іншої важливої експлуатаційної інформації. До початку робіт можна ознайомитися з результатами за минулий день і оцінити ефективність машини. Крім того, користувач може переглянути журнал траєкторії руху комбайна для оптимізації логістики. TELEMATICS дозволяє здійснювати цілеспрямоване управління автопарком щоб уникнути нерентабельних простоїв.

Кожному за потребами.

TELEMATICS пропонується в трьох пакетах на вибір: basic, advanced і professional.

Картування поля. Зернозбиральний комбайн CLAAS TUCANO 580/570

Спрощення документації.

За допомогою системи TELEMATICS можна зберегти основні параметри в картотеці для максимальної економії часу, наприклад дані по врожайності окремих ділянок.
Економія часу на обслуговування: дистанційна діагностика CLAAS.
За бажанням клієнта система TELEMATICS може передавати дані технічного обслуговування представникам CLAAS. Таким чином відповідна технічна служба CLAAS через CDS Remote зможе провести первинний віддалений аналіз, швидше визначити причини збоїв в роботі машини, провести відповідні підготовчі роботи і в найкоротші терміни надати допомогу на місці.

Зернозбиральний комбайн CLAAS TUCANO 580/570

Автоматичне документування.

Функція автоматично документує, інтерпретує і обробляє дані. Як додатковий модуль для системи TELEMATICS він автоматично (тобто без участі механізатора) передає дані по ділянці на сервер, де вони інтерпретуються і обробляються. Для цього використовуються заздалегідь завантажені межі ділянок з вашої системи. Все що відносяться до машині дані можна експортувати в форматі IsoXML для їх простий подальшої обробки.




Управління завданнями. Ще більше потенціалу.

Термінал. Зернозбиральний комбайн CLAAS TUCANO 580/570

Швидка обробка даних.

Завдяки дуже високій швидкості обміну даними в бортовій мережі TUCANO вже сьогодні відповідає найсуворішим вимогам завтрашнього дня.

Картування врожайності.

За допомогою даних системи управління завданнями комбайн TUCANO дозволяє виконувати картування врожайності, визначати врожайність і вологість зерна. Система CEBIS доповнює ці показники географічними координатами, використовуючи при цьому супутникові GPS-дані.
Всі виміряні значення зберігаються на мобільного чіп-карті. Вхідне в комплект поставки програмне забезпечення AGROCOM MAP START дозволяє також створювати карти врожайності, на підставі яких можна розробляти майбутню виробничу стратегію.

Управління завданнями

Управління завданнями.

В системі CEBIS можна управляти завданнями. За допомогою програмного забезпечення CLAAS AGROCOM MAP START можна виконувати підготовку даних замовників або ділянок, які запускаються і обробляються в системі CEBIS.
Після завершення завдання або робочого дня всі дані зберігаються
Дані можна роздрукувати на машині або перенести за допомогою карти пам'яті
Всі дані можна переглядати і редагувати на ПК
У CEBIS можна також відображати і роздруковувати показники лічильників по днях, за видами культур і загальній продуктивності



Автоматичні системи рульового управління. Більше точності при рульовому управлінні.

Термінал. Зернозбиральний комбайн CLAAS TUCANO 580/570

Якраз те, що вам потрібно.

Мобільні дисплеї CLAAS представляють собою гнучкі рішення для ISOBUS і системи паралельного водіння. Термінал можна зняти з трактора чи комбайна і переставити на інший трактор або іншу машину в залежності від сезону і області застосування. Замовляйте оснащену версію TUCANO прямо з заводу або виконуйте дооснащення пізніше, в залежності від ваших потреб:
S10: термінал, оснащений сенсорним дисплеєм 10,4 "з високою роздільною здатністю, з функціями управління і ISOBUS; відображення до чотирьох камер
S7: термінал, оснащений сенсорним дисплеєм 7 ", з високою роздільною здатністю, з функціями управління
Вибір серед трьох автоматичних систем рульового управління.
Всі моделі TUCANO можуть оснащуватися 3 автоматичними системами рульового керування в залежності від застосування.
GPS PILOT - супутникова система
LASER PILOT - електрооптична система
AUTO PILOT - електромеханічна система рульового управління

GPS PILOT FLEX. Зернозбиральний комбайн CLAAS TUCANO 580/570

GPS PILOT FLEX.

До переваг GPS PILOT, крім пристрою гідравлічного управління, відноситься також автоматичне рульове колесо GPS PILOT FLEX. Це рульове колесо дозволить вам добитися максимальної точності. Важливим плюсом системи GPS PILOT FLEX є різнобічне використання.
Гідравлічна система не задіяна
Швидка зміна системи автопілота між різними машинами
Електричне рульове колесо передає команди управління терміналу і навігаційного контролера на керований міст і таким чином керує машиною.

LASER PILOT. Зернозбиральний комбайн CLAAS TUCANO 580/570

LASER PILOT.

Електрооптичні датчики LASER PILOT за допомогою світлових імпульсів визначають кромку між нескошеними рослинами і стернею, автоматично направляючи TUCANO по краю.
Складна система LASER PILOT доступна для лівого або правого боку жатки. Оптимальне положення збоку біля кромки нескошених рослин забезпечує зручний кут огляду і високу надійність навіть при збиранні полеглих зернових і на крутих схилах.

AUTO PILOT. Зернозбиральний комбайн CLAAS TUCANO 580/570

AUTO PILOT.

2 цифрових датчика в початковідділяючому елементі визначають положення TUCANO та направляють його по рядках кукурудзи, щоб забезпечити кращу роботу в будь-яких умовах. Завдяки цьому AUTO PILOT сприяє підвищенню ефективності та економічності.
Автоматичне управління навіть на краю поля.
Функція AUTO TURN виконує розворот на краю поля. Його напрямок, а також наступна обробляється колія попередньо вибираються на терміналі, решта бере на себе система рульового управління.
Огляд переваг.
Висока надійність незалежно від видимості
Максимальне використання всієї ширини захвату жатки
Підвищена точність виміру площі і картування
Зниження витрати палива
Скорочення часу на розворот
Підвищення продуктивності прибирання
Істотна розвантаження механізатора - підвищена концентрація на процесі обмолоту




APS + ROTO PLUS = APS HYBRID SYSTEM. TUCANO 580 / 570.

APS. Зернозбиральний комбайн CLAAS TUCANO 580/570

Переконливе поєднання: APS HYBRID SYSTEM.

Система обмолоту APS HYBRID SYSTEM від CLAAS є поєднанням двох ефективних технологій: тангенціальної системи обмолоту APS і високопродуктивної системи сепарації ROTO PLUS.

Унікальне поєднання з незаперечними перевагами:
Адаптація частоти обертання барабана в системі обмолоту незалежно від частоти обертання ротора
Налаштування робочого процесу відповідно до тих змін протягом дня умовами
Щадний обмолот з максимальною продуктивністю
Тільки фірма CLAAS змогла об'єднати обидві системи в одній для максимальної продуктивності.

Набагато ефективніше, ніж звичайний соломотряс.

TUCANO з системою APS HYBRID SYSTEM відрізняється ефективною сепарацією залишкового зерна з підвищенням швидкості передачі зернової маси між роторами і деками в 10 разів, а також збільшеною відцентровою силою - принципово нова технологія сепарації в порівнянні зі звичайними соломотрясами.
Скористайтеся незаперечними перевагами комбінації систем APS + ROTO PLUS.



Більше попереднього прискорення. APS. TUCANO 580/570.

APS. Зернозбиральний комбайн CLAAS TUCANO 580/570

Унікальна система обмолоту APS.

Інноваційні технології CLAAS діють вже перед молотильним барабаном. Значне прискорення потоку зернової маси від 3 м / с до 20 м / с забезпечує максимальну ефективність всіх наступних процесів:
Завдяки попередньому прискорювачу рослинна маса розділяється більш ефективно
Потік рослинної маси стає більш рівномірним і рухається швидше на 33%
Більш ефективна сепарація зерна завдяки підвищеній відцентрової сили
До 30% всіх зерен відокремлюються вже в попередньої деці, розташованої під прискорювачем, що значно зменшує навантаження на основну деку
Підвищення продуктивності на 20% при незмінній витраті палива - основна перевага системи APS.

Універсальна попередня дека.

Попередня дека в вигляді універсальної конструкції MULTICROP для прибирання різних культур. Швидка зміна 3-х сегментів для скорочення часу на переоснащення та економічності.

CEBIS. Зернозбиральний комбайн CLAAS TUCANO 580/570

НОВИНКА: гідравлічне регулювання деки.

Підбарабання регулюється гідравлічно з сидіння механізатора, що дозволяє комфортно і оперативно адаптувати роботу до змінних протягом дня умов обмолоту. При цьому паралельне ведення підбарабання забезпечує оптимальну якість обмолоту.

НОВИНКА: захист від перевантаження для збільшення добової продуктивності.

Вбудований гідравлічний захист від перевантаження надійно оберігає від пошкоджень сторонніми предметами, забезпечуючи безпечне застосування на межі можливостей машини. Підбарабання гідравлічно попередньо навантажене і відкриваються при пікових тисках. Після цього вони автоматично повертаються у встановлений робочий стан.

Довгий шлях обмолоту, велика площа сепарації зерна.

У молотарці APS від CLAAS фахівцям вдалося обвести головне підбарабання навколо молотильного барабана набагато далі, ніж у традиційних моделей. Такого кута - 151 ° - не було раніше ні у однієї молотарки. Скористайтеся перевагами технології дбайливого обмолоту, заснованої на великому проміжку подбарабанья і низькій частоті обертання барабана в поєднанні зі зниженою витратою палива.

Оптимальне навантаження для бездоганної якості зерна.

Для оптимального очищення зерна в APS доступні багатоступінчасті налаштування. За допомогою пасивних бичів-шасталок основного підбарабання і пластин-перекриттів попереднього підбарабання, які можна активувати спеціальним важелем на подаючому каналі, APS забезпечує найвищу якість зерна.

Синхронна робота.

Прискорювач і молотильний барабан наводяться через центральний варіатор. При зміні числа обертів молотильного барабана частота обертання або окружна швидкість руху прискорювача і відбійного бітера синхронно змінюється.

Результат:

Бережна обробка рослинної маси на всіх стадіях при рівномірно високій подачі
Відсутність дроблення зерна




ROTO PLUS - висока продуктивність. TUCANO 580/570.


ROTO PLUS. Зернозбиральний комбайн CLAAS TUCANO 580/570


Потужна опора.

Принцип дії роторної системи сепарації ROTO PLUS простий, але ефективний. Відбійний бітер молотарки APS подає масу до ротора. Обертання ротора забезпечує потужну відцентрову силу, під дією якої залишки зерна ефективно відділяються.

Формат без компромісів: ротор підвищеної пропускної здатності.

Завдяки збільшеному до 570 мм діаметру ротора в установці створюється висока відцентрове зусилля для забезпечення ефективної сепарації зерна вже на незначних оборотах.

Ступінчастий привід.

Машини також можуть оснащуватися ступінчастим приводом з вісьмома швидкостями ротора.
Частота обертання ротора (об / хв): 975, 850, 750, 650, 552, 478, 425, 365.

Більше гнучкості в будь-яких ситуаціях.

Умови збирання постійно змінюються. Вранці і ввечері зерно обмолочується зовсім не так, як днем, під палючим сонцем. Також серйозний вплив на обмолот мають різні культури.
Також різняться і вимоги клієнтів. Якщо солома призначена для заготівлі, вона повинна вийти з комбайна по можливості в цілості й схоронності. Відповідно відрегульовані повинні бути молотарка і сепарація залишкового зерна. Якщо солома залишиться на поле, її слід максимально рівномірно розподілити по всій ширині жниварки. TUCANO 580/570 готовий до всіх цих, нехай і не схожим вимогам.


Зернозбиральний комбайн CLAAS TUCANO 580/570


З соломою TUCANO поводиться ніжно.

При роботі з довгою соломою завдяки системі дбайливого обмолоту APS і великому діаметру ротора 570 мм забезпечується максимальна якість обмолоту і сепарації, завдяки чому солома зберігає свою структуру і прекрасно підходить для високоякісного подстіла. Ще поліпшити якість соломи можна за рахунок зниження частоти обертання ротора. При відключенні подрібнювача солома укладається в пухкі валки для більш швидкого сушіння і надійного пресування в щільні тюки.

Синхронна робота.

Прискорювач, молотильний барабан і відбійний бітер наводяться через центральний варіатор. При зміні числа обертів молотильного барабана частота обертання або окружна швидкість руху прискорювача і відбійного бітера синхронно змінюється.

Результат:

Щадна обробка рослинної маси на всіх стадіях при рівномірно високій подачі
Відсутність дроблення зерна

Обмолот і сепарація в досконалому вигляді.

Саме в складних умовах як раз і проявляються сильні сторони APS HYBRID SYSTEM. Окрема настройка системи обмолоту APS і сепарації ROTO PLUS уможливлює точну адаптацію до поточних умов збирання. Всі частоти обертання і настройки легко контролюються через CEBIS.

Більше продуктивність з ROTO PLUS.

Якщо солома зелена і в'язка, система сепарації швидко може стати чинником, що обмежує продуктивність. Саме в таких випадках примусова сепарація ROTO PLUS забезпечує приріст продуктивності, підтримуючи ефективність роботи TUCANO 580/570 на високому рівні. Якщо умови прямо протилежні, перші подбарабанья ротора можна закрити пластинами, завдяки чому кількість короткої соломи зменшується. За рахунок цього знижується навантаження на решета і підтримується постійна продуктивність TUCANO 580/570 в сухих умовах.




Очищення. Чистота під час роботи завжди в ціні.

Очищення. Зернозбиральний комбайн CLAAS TUCANO 580/570

Відцентровий вентилятор або турбіна.

6/4-турбінний або відцентровий вентилятор забезпечить безперебійний потік і рівномірний розподіл повітря навіть при нерівномірному завантаженні робочого решета
Примусова подача повітря не допустить утворення товстого шару маси
Стабільна подача повітря навіть при слабкому потоці
Можливість плавного регулювання з кабіни

Підготовче днище. Зернозбиральний комбайн CLAAS TUCANO 580/570

Підготовче днище.

Підготовче днище використовується для попереднього сортування маси: зерна провалюються вниз, а солома і полова відправляються вгору. Це дозволяє знизити навантаження на верхнє решето і підвищити якість очищення. Для очищення підготовчого днища демонтуються вперед всі шість полімерних сегментів.

Одинарний або подвійний каскад.

Зменшення навантаження на верхнє решето
Збільшення продуктивності, особливо при сухій і ламкій соломі

Каскад. Зернозбиральний комбайн CLAAS TUCANO 580/570

Електричне регулювання решіт.

Розроблено CLAAS, скопійовано конкурентами. Електронне регулювання решета з кабіни:
Просто і зручно
Без необхідності виходити з кабіни
Точний контроль

Електронне регулювання решета. Зернозбиральний комбайн CLAAS TUCANO 580/570

Вгорі: Без 3D Внизу: З 3D

Очищення 3D.

Динамічна компенсація на схилі - активне управління верхнім решетом
Повне збереження продуктивності при роботі на схилах при нахилі до 20%
Не зношувана і не вимагає технічного обслуговування конструкція
Легке і швидке дооснащення
У поєднанні з AUTO CONTOUR - ідеальний пакет для роботи на схилах






Транспортування зерна. Прискорене вивантаження.

Зернозбиральний комбайн CLAAS TUCANO 580/570

НОВИНКА: збільшення ефективності вивантаження.

Новий TUCANO оснащений новою системою верхньої вивантаження продуктивністю до 105 л / с. Розвантаження зернового бункера об'ємом до 9000 л займає менше двох хвилин. Крім того, новий TUCANO має збільшену висоту і ширину перевантаження. Це дозволяє без проблем завантажувати навіть великі транспортні засоби. Відповідно пропонуються відповідні вивантажувальні шнеки для жаток шириною до 9,22 м

НОВИНКА: електрична кришка зернового бункера.

Кришка зернового бункера відкривається вимикачем в підлокітнику. Виходити з кабіни більше не потрібно.

Продумана загальна концепція.

Безліч додаткових продуманих деталей доповнюють загальну концепцію роботи з зерновим бункером:
Легкість відбору проб зерна
Велика висота завантаження
Ідеальний розподіл ваги
Візуальний контроль внутрішнього простору зернового бункера
Швидке, пряме вивантаження зі швидкістю 105 л / с
Гладкі поверхні бункера забезпечують зісковзування зерна

Нове: візуальний контроль сходження з місця механізатора.

Оглядове віконце з підсвічуванням для контролю сходу
Можливість швидко зробити висновок про правильність регулювання очистки
Це сприяє максимальному використанню потенціалу потужності.

QUANTIMETER: вимір і перевірка.

Вимірювання продуктивності, рівня вологості і індикація даних в CEBIS - найважливіші функції пристрою QUANTIMETER.
Вимірювання продуктивності виконується індивідуально для різних культур. Рівень вологості в продукті постійно перевіряється і відображається при необхідності.
При вимірюванні об'єму на зерновому елеваторі фоторелейний бар'єр контролює наповнення кожної лопаті. За допомогою відповідних чинників корекції (наприклад, поперечного та поздовжнього нахилу машини) пристрій QUANTIMETER автоматично визначає точну кількість зерна.

PROFI CAM. Зернозбиральний комбайн CLAAS TUCANO 580/570

Все під контролем з PROFI CAM.

Всі моделі TUCANO можуть комплектуватися камерою PROFI CAM, яка встановлюється на кінці вивантажного шнека. Завдяки розташуванню камери саме в цьому місці забезпечується контроль за допомогою додаткового кольорового монітора в кабіні або через термінал S10 відразу трьох процесів:
Відкинутий вивантажний шнек: процес вивантаження бункера
Складений вивантажний шнек: розподіл подрібненої маси
Складений вивантажний шнек: задня частина машини при русі назад
Всього ж до системи може бути підключено до чотирьох відеокамер, синхронно транслюють зображення на кольоровий монітор або термінал S10 в кабіні комбайна.

Камера заднього виду CEBIS.

Камера заднього виду, встановлена на задньому капоті системи сепарації, передає зображення безпосередньо на екран CEBIS при русі TUCANO заднім ходом.

Камера заднього виду CEBIS. Зернозбиральний комбайн CLAAS TUCANO 580/570

Камера заднього виду CEBIS

Камера заднього виду CEBIS. Зернозбиральний комбайн CLAAS TUCANO 580/570

Зображення камери заднього виду CEBIS

Камера заднього виду CEBIS. Зернозбиральний комбайн CLAAS TUCANO 580/570

Зображення PROFI CAM на додатковому моніторі







Дрібне подрібнення, розподіл на ширину жатки: поле готове.

Подрібнювач. Зернозбиральний комбайн CLAAS TUCANO 580/570

Коротко подрібнювати, рівномірно розподіляти.

Від роторів солома подається в подрібнювач для дрібної нарізки і рівномірного розподілу по встановленій ширині захоплення. Далі полова через решітний стан потрапляє в надпотужний розподільник, який рівним шаром розкидає її по полю. При цьому ширина розкидання легко регулюється.

Подрібнювач. Зернозбиральний комбайн CLAAS TUCANO 580/570

НОВИНКА: електричне регулювання направляючого щитка ротора в TUCANO 580/570.

Завантаження подрібнювача і форму валка можна змінювати за допомогою встановленого на виході ротора направляючого щитка з електричним регулюванням. Залежно від вологості і властивостей соломи потік маси завжди по можливості подається як можна ближче до середини. Тільки так можна досягти рівномірного розподілу в подрібнювачі. При укладанні валків можна регулювати ширину валка шляхом регулювання направляючого щитка ротора. Якщо направляючий щиток ротора повністю втягнутий, ширина валка буде максимальною для найкращої просушування соломи і рівномірного завантаження в прес по всій ширині підбирача.

SPECIAL CUT.

Для всіх моделей серії TUCANO поставляється подрібнювач SPECIAL CUT замість STANDARD CUT. Подрібнювач вмикається і вимикається електрогідравлічно за допомогою датчика при зміні положення направляючого щитка. SPECIAL CUT відрізняється збільшеним на 30% кількістю ножів. 80 - в гібридній машині (580/570). Особлива обтічна конструкція корпусу сприяє рівномірній подачі соломи. Завдяки цьому забезпечується низька витрата енергії і якісне розкидання соломи. Потім матеріал подається в розкидач ACTIVE SPREADER або кожух для розподілу соломи.

Зернозбиральний комбайн CLAAS TUCANO 580/570

Розподіл по всій ширині: ACTIVE SPREADER (TUCANO 580/570).

Чим більше обсяг соломи і ширина жатки, тим точніше і рівномірніше необхідно розподіляти солому. Система ACTIVE SPREADER від CLAAS забезпечить необхідну якість і точність.
Рослинна маса подається через два ротори зустрічного обертання, прискорюється і рівномірно розподіляється по заданій робочій ширині до 9,3 м. Напрямок укладання оператор може задати безпосередньо з кабіни.
Комбайн TUCANO забезпечує ефективний розподіл соломи при мінімальній витраті палива. Системи ACTIVE SPREADER і SPECIAL CUT вперше представлені в комбайнах даного класу, забезпечуючи TUCANO однозначне лідерство у верхній частині середнього сегмента.

Посилений розподільник полови.

Численні переваги:
Придатний для прибирання злакових і кукурудзи - без переоснащення
Високопродуктивні компоненти для тривалої експлуатації
Оптимальний розподіл по ширині
Надійна подача маси в будь-яких умовах
Чи не впливає на повітряний потік очищення
Простий доступ до решето завдяки складним розподільникам полови

Валкоукладач. Зернозбиральний комбайн CLAAS TUCANO 580/570

Валкоукладач на дефлектори розподілу соломи

Валкоукладач. Зернозбиральний комбайн CLAAS TUCANO 580/570

Валкоукладач на ACTIVE SPREADER

Валкоукладач. Зернозбиральний комбайн CLAAS TUCANO 580/570

Електрогідравлічне включення подрібнювача соломи в TUCANO 580/570








Збільшена потужність двигуна при більш високій рентабельності.

Двигун. Зернозбиральний комбайн CLAAS TUCANO 580/570

Сила і витримка без компромісів.

Високопотужні двигуни TUCANO відповідають стандарту токсичності Tier 3. Вони мають у своєму розпорядженні достатній запас потужності для забезпечення оптимальної продуктивності навіть в складних умовах.

Система охолодження. Зернозбиральний комбайн CLAAS TUCANO 580/570

Збільшена система охолодження з автоматичним відсмоктуванням пилу.

Комбайн TUCANO оснащений високоефективною єдиною системою охолодження двигуна, гідравліки і кондиціонера. Збільшення відсіку радіатора дозволило значно підвищити ефективність охолодження. Автоматичний відсмоктування пилу забезпечує постійне очищення обертового відсіку радіатора і оптимальне охолодження із захистом робочих панелей від забруднення.

НОВИНКА: система всмоктування повітря і повітряний фільтр.

Забір повітря для двигуна в новому TUCANO відбувається за сіткою радіатора що обертається. Завдяки попередньої сепарації кількість потрапляючих в два повітряних фільтра брудних часток скорочено. Обсяг фільтрів розрахований на потреби нового двигуна і значно збільшений. Ці ключові поліпшення забезпечують значне подовження інтервалів техобслуговування і скорочення простоїв.




Привід. Більше потужності в будь-яких умовах.

Привід. Зернозбиральний комбайн CLAAS TUCANO 580/570

НОВИНКА: повний привід 4-TRAC.

Гідрооб'ємна трансмісія TUCANO - без зчеплення, без перемикання передач - легко управляється за допомогою багатофункціонального джойстика. Така зручна схема управління сприяє негайному збільшенню продуктивності: за рахунок більш швидких поворотів і регулювання швидкості руху в точній відповідності зі змінними умовами експлуатації. Додаткова можливість: повний привід. Простим натисненням на кнопку можна включити підвищену потужність, яка дозволить впевнено рухатися вперед навіть в найважчих умовах. Повний привід абсолютно надійний і не вимагає ТО.

НОВИНКА: приріст тяги 30% на повноприводному мосту.

Новий повнопривідний міст оснащений двома центральними гідромоторами, які вбудовані в міст і відрізняються значно збільшеним ККД. Вбудована конструкція дозволяє зменшити кількість ліній зовні. Накопичується менше бруду в умовах високої вологості, мінімізується небезпека пошкодження гідромотора.

НОВИНКА: збільшені шини для повнопривідного моста.

Для ще більшого збільшення зчеплення в складних умовах і скорочення тиску на грунт пропонуються шини розміром 600/65 R 28 або VF 620/70 R 26 (TUCANO 580/570). Обидва варіанти комбінуються з деякими шинами шириною 800 мм.

Шини. Оптимальне зчеплення з ґрунтом.

Зернозбиральний комбайн CLAAS TUCANO 580/570

Технологія шин для захисту грунту.

Це є результатом інтенсивної співпраці фірми CLAAS і відомих виробників шин.

Переваги:
Шини покращують рухливість на дорозі. Вони забезпечують збільшення опорної поверхні, поліпшення тяги, зниження пробуксовки і витрати палива, а також зменшення ущільнення грунту завдяки зниженню тиску шини і, отже, підтримку оптимальної структури грунту.

Шини. Зернозбиральний комбайн CLAAS TUCANO 580/570

Зліва: 800/70 R 32/9000 кг
Справа: IF 800/70 R 32/9000 кг

Цифри і факти:
Можливе зниження тиску шини при повної вантажопідйомності - від 0,6 до 1,1 бар в порівнянні зі стандартними шинами аналогічного розміру (менше на 35%)
Шини забезпечують таку ж опорну поверхню, як стандартні шини на 2 розміри більше (збільшення контактної поверхні на 22% при однаковій транспортній ширині)
Шини ведучого моста: 800/70 R 32 і 680/85 R 32, шини керованого моста: 620/70 R 26 і 520/80 R 26

Розмір шин
Стандартні шини
Michelin Cerexbib
680/85 R 32
2,9 бар
1,8 бар
800/70 R 32
2,4 бар
1,6 бар
Размір шин
Стандартні шини
SVT CHO Continental
800/70 R 32
2,4 бар
1,6 бар



Технічне обслуговування: простіше не буває

Технічне обслуговування. Зернозбиральний комбайн CLAAS TUCANO 580/570

  • Поворотний відсік радіатора для швидкої ручної чистки
  • Великоформатний капот для простого доступу
  • Легкість доступу в моторний відсік та інші зони ТО завдяки складній переносній драбні
  • Відкрівається задній капот системи сепарації
  • Повітряний компресор
  • Пульти мастила
  • Ящик для зберігання, наприклад, інструментів
  • Тривалі інтервали обслуговування

Централізоване мащення. Зернозбиральний комбайн CLAAS TUCANO 580/570

НОВИНКА: система централізованого змащування.

Завдяки системі централізованого змащування майже всі точки змащування автоматично забезпечуються необхідною кількістю мастила. Досить тільки один раз вказати точки і інтервали змащування. На відміну від ручного змащування окремих точок, мастильний матеріал подається з централізованої ємності до окремих точок змащування.

Централізоване мащення. Зернозбиральний комбайн CLAAS TUCANO 580/570


Переваги:
Надійне і регульоване змазування на ходу всіх точок змащування
Збільшення терміну служби болтів і підшипників
Економія коштів завдяки більш низькій витраті мастильного матеріалу і більш низького рівня зносу
Зниження витрат на обслуговування
